Ресурсосберегающая технология и технические средства уборки и приготовления органического удобрения из навоза глубокой подстилки

Автореферат докторской диссертации по техническим наукам

  Страницы: | 1 | 2 | 3 |


аАнализ графической зависимости, представленной на рисунке 30.а, показывает, что при уменьшении подачи воздушного потока от вентилятора (от 1 м3/с к 0,5 м3/с) по всей длине трубы расход воздуха снижается на 20%, а при изменении диаметра воздуховодной трубы с 80 до 40 мм (рисунок 30.б) расход воздуха уменьшается на 34%.

Проанализировав полученные зависимости (рисунки 29,30), мы пришли к выводу, что для равномерного распределения воздушного потока в камере биоферментации необходимо изменять диаметры воздуходувных отверстий. На рисунке 31 представлены результаты экспериментальных исследований по определению расхода воздуха по длине трубы с изменяемыми диаметрами отверстий.

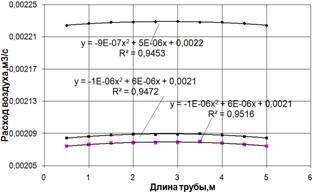

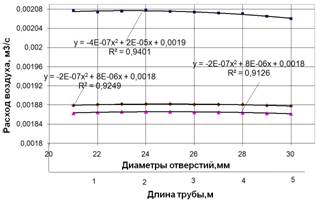

Рисунок 31. Зависимости расхода воздух от диаметров воздуходувных отверстий по длине трубыа при установке одного (а) и двух напорных вентиляторов (б).

аа) б)

Анализ графических зависимостей, представленных на рисунке 31, показывает равномерное изменение расхода воздуха по всей длине трубы.

На рисунке 32 представлена выборка из замеров содержания кислорода по площади камеры биоферментации на разной высоте.

70

70

а

50

50

аа) б)

а) на высоте 50 см; б) на высоте 70см.

Рисунок 32.а Зависимость изменения содержания кислорода по площади аэратора

Анализ графических зависимостей, представленных на рисунке 32, показывает почти линейный вид для всего спектра замеров, т.е. распределение содержания кислорода в компостируемой массе биоферментационной установки происходит равномерно по всей площади аэратора при изменяемых диаметрах воздуходувных отверстий.

На рисунке 33 представлены результаты экспериментальных исследований температурного режима процесса биоферментации.

аа

А - зона разогрева,

Б - зона горения,

С - зона затухания.

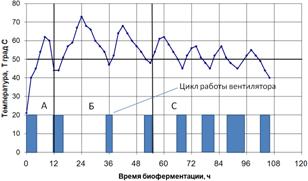

Рисунок 33. Изменение температурного режима процесса биоферментации в зависимости от подачи воздуха.

а

Из графика рисунок 33 видно, что разогрев компостируемой массы происходит в течении 12 часов (зона А), при подаче воздушного потока от вентиляторов температура нагрева массы находится в пределах 50-700 в течении двух суток (зона Б). В зоне Са происходит снижение температуры да 400 иа процесс компостирования завершается по истечению четырех суток.

Для получения математической зависимости влияния выбранных факторов (таблица 3) на процесс биоферментации был реализован некомнпозиционный план второго порядка Бокса - Бенкина в виде полинома второй степени.

Таблица 3 - Факторы, принятые для исследований

Факторы и их обозначения

Уровни варьирования

Интервал

варьирования

нижний

(Ц1)

базовый

(0)

верхний

(+1)

Х1 - Расход воздуха м3/с.

1

1,6

2,2

0,6

Х2 ЦВысота компостной смеси, см.

60

100

140

40

Х3 - Влажность компостной смеси w, %.

45

55

65

10

аВ результате обработки опытных данных получено уравнение.

Y = 9,67 - 0,81278x1 + 0,03333x12 - 1,11944x2 + 0,26875x22 - 0,26639x3 + 0,00193x32 + 0,06944x1x2 + 0,00994x1x3 + 0,00650x2x3 аа(58)

При подстановке в уравнение (58) найденных оптимальных факторов определили аминимальную величину функции выхода Ца удельный расход электроэнергии получился равным 0,66 кВтч. Это говорит о том, что центр поверхности фигуры находится в области априорно выбранного центра эксперимента.

аа

Рисунок 34. аЗависимости удельных энергозатрат от высоты, расхода воздуха и влажности

В пятой главе - аЭкономическая эффективность технологического процесса приготовления компостов - производится расчет и сравнивается экономическая эффективность существующей и проектируемой технологии производства компостов.

Производственные испытания проводили ваа ФГУП учхоз-племзавод Комсомолец, где было произведено 1000 т. органического удобрения в год.

Производственные испытанияа технологии проводилиа в ЗАО РаненбургЦкомплекс Чаплыгинского района Липецкой области.

Разработанная технология уборки и приготовления органического удобрения из навоза глубокой подстилки апозволяет увеличить производительность на 36,4%, уменьшить площадки компостирования за счет конструктивных параметров на 20%, позволяет снизить продолжительность компостирования на 40% по сравнению с существующими техническими средствами при сроке окупаемости 1,24 года.

Разработанная конструкция аэратора навоза глубокой подстилки ааи режимы его работы приняты к внедрению в СПХК Маяк Ленина Сампурского района, Тамбовской обл. для производства органических удобрений. Прибыль от внедрения разработанного аэратора составила 38650,84 тыс.руб. в год.

ОБЩИЕ ВЫВОДЫ и результаты исследований

1. Анализ современных технологических линий уборки, измельчения и апереработки навоза глубокой подстилки показал, чтоа в настоящее время атакие технологическиеа процессы и технические средства недостаточно изучены. Аналитическая оценка научных работ по переработке навоза при содержании свиней в ангарах выявила необходимость дальнейшего обобщения теоретических и экспериментальных исследований технологий и процессов ауборки, измельчения и переработки в удобрения, с целью совершенствования технологий и аразработки новых конструкций машин.

2. Разработана технология переработки навоза глубокой подстилки, которая включает процесс разрушения монолита пласта навоза, измельчение соломистых частиц, и подготовленная масса для аэрации насыщается воздухом. Для этих процессов разработаны средства механизации питатель -а разрушитель, измельчитель и аэратор.

3. Исследованиями установлено, что физико - механические свойства навоза апри содержании свиней на глубокой подстилке имеют следующие значения:

- плотность навоза с течением времени увеличивается с 380кг/м3 до 980 кг/м3;

- влажность пласта навоза находится в пределах от 20% до 63%;

- процентное содержание частиц, требующих измельчения, составляет 80% в общей массе пласта;

- коэффициент внешнего трения по поверхности изменяется от 0,15 до 0,4 для стали, по прорезиненной поверхности от 0,45 до 0,65, по хлопчатобумажной - а0,445Е0,5.

4. Экспериментальными исследованиями измельчителя пласта установлено:

- с увеличением угла заточки аот 150 до 900 сила резания Pрез для ножей толщиной 4мм изменяется от 1020(Н) до 1350(Н) при симметричной заточке и от 750(Н) до 780(Н) при ассиметричной. Минимальная сила резания навоза глубокой подстилки анаблюдается при угле заточки =450 , сила резания равна 720(Н)а с симметричной заточкой и 520(Н) с ассиметричной, соответственно;

- оптимальное число оборотов рабочего органа питателя - разрушителя, при которых затраты энергии минимальны, находитсяа в интервале от 150 минЦ1 до 250 минЦ1. При этих значениях производительность составляет 52 - 68 тонны в час;

- поступательная скорости питателя - разрушителя в этом случае аот 0,14 до 0,195 м/сек. При этих значениях производительность достигает значение от 52 до 68 тонн в час.

5. Убираемый навоз глубокой постилки из ангара до 10% содержит растительные остатки длиной от а90 до 130 мм, что не соответствует требованиям биоферментации, поэтому обоснованы основные конструктивные параметры измельчителя.

6. Теоретическиа установлено и экспериментально подтверждено, что коэффициент измельчения навоза глубокой подстилки на предлагаемой установке апринимает максимальное значение ?=5,9 при угле установки лопаток 6, наклона противорежущей пластины 17, количестве лопаток 6шт., оптимальной скорости вращения крылача 550с-1 и длины измельченных частиц навоза навоза 5Е9мм.

7. Разработана конструктивно - технологическая схема аэратора для переработки в удобрение навоза глубокой подстилки и теоретически обоснованы диаметры воздуходувных отверстий в аэрационных трубах от 21 до 30мм ас интервалом 0,5 метра при удалении от вентилятора на расстояние до 6 метров. Экспериментальные исследования проводились на разработанной установке, оснащенной системой автоматического регулирования подачи воздуха в аэрируемую массу, что позволило поддерживать температурный процесс компостирования от 50 до 750С в течение четырех суток.

8. В процессе аэрации навоза глубокой подстилки концентрация кислорода в массе по всей площади аэратора составила 6% и 7,6% на высоте 50см и 70 см, соответственно. Такое равномерное распределение воздуха в объеме аэратора позволило сократить время компостирования с 9 до 4 суток.

9. Применение разработанной технологии позволяет снизить продолжительность компостирования на 40% по сравнению с существующей технологией, уменьшить площадки компостирования за счет конструктивных параметров на 20%, увеличить производительность на 36,4%.

Основные положения диссертации опубликованы в следующих работах:

Статьи в ведущих рецензируемых изданиях, рекомендованных ВАК России:

1. Хмыров, В.Д. Влияние активной аэрации на интенсивность протекания биотермических процессов в компостируемой смеси [Текст] / В.Д. Хмыров, Миронов В.В.// Вестник Тамбовского государственного технического университета. - Тамбов: Изд-во ТГТУ, 2002, Ч.4. - С.668-672.

2. Хмыров, В.Д. Переработка подстилочного навоза [Текст] / В.Д. Хмыров, Миронов В.В.// Сельский механизатор.Ц2005, №4.ЦС. 30.

3. Хмыров, В.Д. Технология переработки подстилочного навоза [Текст] / В.Д Хмыров, Л.Г. Узеринов, В.Б. Куденко // Механизация и электрификация сельского хозяйства. - 2006.Ц№5.ЦС.11.

4. Хмыров, В.Д. Биоферментация навоза глубокой подстилки [Текст] / В.Д. Хмыров, В.Б. Куденко // Сельский механизатор.Ц2008.Ц№9.ЦС. 36Ц37.

5. Хмыров, В.Д. Устройство для выгрузки навоза глубокой подстилки [Текст] / В.Д. Хмыров, В.Б. Куденко, Б.С. Труфанов // Сельский механизатор. - 2008. Ц№11. - С.34

6. Хмыров, В.Д. Исследование физико-механических свойств навоза глубокой подстилки [Текст] / В.Д. Хмыров, В.Б. Куденко, Б.С. Труфанов // Сельский механизатор.Ц2009.Ц№12. - С. 24Ц25.

7. Хмыров, В.Д. Исследование распределения воздушного потока в трубах аэратора [Текст] / В.Д. Хмыров, В.Б. Куденко, Б.С. Труфанов // Механизация и электрификация сельского хозяйства. - 2009.Ц№1.ЦС.41Ц42

8. Хмыров, В.Д. Обоснование параметров ножа при резании навоза глубокой подстилкиа [Текст] / В.Д. Хмыров, В.Б. Куденко, Б.С. Труфанов // Вестник МичГАУ. - 2010. - №1. - С.169Ц173.

9. Хмыров, В.Д. Основные направления развития средств механизации компостирования отходов животноводства [Текст] / В.Д. Хмыров, В.Б. Куденко, А.А. Горелов, // Вестник МичГАУ. - 2010. - №1. - С.173Ц175.

10. Хмыров, В.Д. Теоретические исследования процесса истечения воздуха из воздуховодных труб аэратора буртов навоза [Текст] / В.Д. Хмыров, А.А. Горелов, А.А. Ненахов // Вестник МичГАУ. - 2010. - №2. - С.232Ц235.

11. Хмыров, В.Д. Коэффициент трения навоза глубокой подстилки [Текст] / В.Д. Хмыров, В.Б. Куденко, С.В.а Бизин // Вестник МичГАУ. - 2010. - №2. - С.236Ц239.

12. Хмыров, В.Д. Технические средства для подготовки навоза к использованию [Текст] а/ В.Д. Хмыров, В.Б. Куденко, А.А. Горелов, Б.С. Труфанов // Вестник МичГАУ. - 2011. - №1. - С.182Ц184.

13. Хмыров, В.Д. Кинематические исследования рабочих органов питателя - разрушителя навоза глубокой подстилки [Текст] а/ В.Д. Хмыров, В.Б. Куденко, А.А. Горелов, Б.С. Труфанов // Вестник МичГАУ. - 2011. - №1. - С.185Ц188.

14. Хмыров, В.Д. Теоретическое обоснование питателя - разрушителя навоза глубокой подстилкиаа [Текст] а/ В.Д. Хмыров, В.Б. Куденко, А.А. Горелов, Б.С. Труфанов // Вестник МичГАУ. - 2011. - №1. - С.185Ц188.

15. Хмыров, В.Д. Технология уборки и переработки навоза глубокой подстилки [Текст] а/ В.Д. Хмыров, В.Б. Куденко, Б.С. Труфанов // Вестник МичГАУ. - 2011. - №2. - С.114Ц118.

16. Хмыров, В.Д. Экспериментальные исследования компостирования навоза глубокой подстилки [Текст] а/ В.Д. Хмыров, В.Б. Куденко, Б.С. Труфанов // Вестник МичГАУ. - 2011. - №2. - С.119 Ц124.

17. Хмыров, В.Д.а Определение основных параметров агрегата для измельчения и разбрасывания подстилочного навоза [Текст] а/ В.Д. Хмыров, В.Б. Куденко, В.С. Калинин // Вестник МичГАУ. - 2011. - №2. - С.125Ц131.

Монографии, учебные пособия:

  1. аХмыров, В.Д. Совершенствование средств механизации уборки навоза глубокой подстилки [Текст]: монография /а В.Д. Хмыров, В.Б. Куденко. - Мичуринск - наукоград РФ, 2011. - 125с.

Публикации в других изданиях и материалах конференций:

1. Хмыров, В.Д. Технология переработки навоза при содержании свиней на глубокой подстилке [Текст] / В.Д. Хмыров, В.Б. Куденко, Б.С. Труфанов // Современные проблемы технологии производства, хранения, переработки и экспертизы качества сельскохозяйственной продукции: материалы междунар. науч. - практ. конф., 2007г. - МичуринскЦНаукоград РФ, 2007. ЦТ.2 - С. 310 - 313.

2. Хмыров, В.Д. Технология производства и уборки подстилочного навоза [Текст] / В.Д. Хмыров, В.Б. Куденко, Б.С. Труфанов // Мировой опыт и перспективы развития сельского хозяйства: материалы междунар. науч. - практ. конф., посвящ. 95Цлетию Воронежского гос. аграр. унЦта, (23Ц24 окт. 2007г.)ЦВоронеж 2007. - Ч.1. а - С. 160Ц161.

3. Исследование процесса распределения воздушного потока в воздуходувных трубах аэратора Хмыров, В.Д. [Текст]а /а В.Д. Хмыров, В.Б. Куденко, Б.С. Труфанов //а Вестник МичГАУ. Ца 2008. - №.2 - С.60Ц64.

4. Хмыров, В.Д. Новое в технологии приготовления компоста [Текст] /а В.Д. Хмыров, В.Б. Куденко // Роль науки в повышении устойчивости функционирования АПК Тамбовской области: материалы научн.Цпракт. конф. преподавателей и сотрудников МичГАУ, 17Ц18 ноября 2004 г. - Мичуринск Наукоград РФ, 2004.Цт.3. ЦС. 198Ц200.

5. Хмыров, В.Д. Исследование распространения воздуха в компостируемой массе [Текст] / В.Д. Хмыров, В.Б. Куденко // Сборник научных трудов, посвященный 55 - летию инженерного факультета./ Рязанская ГСХА им. П. А. Костычева.ЦРязань,2005.ЦС. 128Ц129.

6. Хмыров, В.Д. Исследование процесса распределения воздуха в аэрационных трубах [Текст] / В.Д. Хмыров, В.Б. Куденко // Проблемы развития аграрного сектора региона:(материалы всерос. научн.Цпракт. конф., г.Курск, 13Ц15 марта 2006г). - Курск,: изд.Курская ГСХА, 2006. - Ч.1. ЦС. 192Ц193.

7. Хмыров, В.Д. Экспериментальные исследования процесса распределения воздуха в компостируемой массе [Текст]а / В.Д. Хмыров, В.Б. Куденко. Л.Г. Узеринов // Проблемы агрохимического и материальноЦтехнического обеспечения сельского хозяйства: сб. науч. труд./ ГНУ ВНИИМС. - Рязань,2006.ЦС. 150Ц154.

9. Хмыров, В.Д. Технология переработки навоза при содержании свиней на глубокой подстилке [Текст] / В.Д. Хмыров, В.Б. Куденко, Б.С. Труфанов // Современные проблемы технологии производства, хранения, переработки и экспертизы качества сельскохозяйственной продукции: материалы междунар. науч. - практ. конф., 2007г. - МичуринскЦНаукоград РФ, 2007. ЦТ.2 - С. 310 - 313.

10. Хмыров, В.Д. Экспериментальная установка для аэрации навоза глубокой подстилки [Текст] / В.Д. Хмыров, В.Б. Куденко // Перспективные технологии и технические средства в АПК.: материалы междунар. науч. - практ. конф. 15Ц16 ноября 2007г. - Мичуринск - наукоград РФ, 2008.ЦС. 94Ц99.

аа 11.Хмыров В.Д. Экспериментальная устанновка для аэрации подстилочного навоза в буртах [Текст]а / В.Д. Хмыров, аВ.В. Миронов, Л.Г. Узеринов // Материалы международнной научно-практической конференции молодых ученых и специалистов. - Рянзань, 2004.-С.53.

12.Хмыров В.Д. Фракционный состав подстилочного навоза [Текст]а / В.Д. Хмыров, аВ.В. Миронов, Л.Г. Узеринов, Т.В. Баткова // Материалы международной научно-практической конференции молодых ученых и специалистов.- Рязань 2004.-С.54.

13. Хмыров В.Д., Экспериментальная установка для изнмельчения соломонавозной массы [Текст]а / В.Д. Хмыров, ааЛ.Г. Узеринов, // Проблемы агрохимического и материнально-технического обеспечения сельского хозяйства: сборник науч. тр./ ГНУ ВНИМС. - Рязань, 2006.- С. 135-136.

14. Хмыров В.Д., Теоретические исследованния кинематических параметров измельчителя [Текст]а / В.Д. Хмыров, ааЛ.Г. Узеринов, В.Б. Куденко // аПроблемы агрохимического и материально-технического обеспечения сельского хозяйства: сборник нануч. тр./ ГНУ ВНИМС.- Рязань 2006.- С. 101-103.

15. Хмыров В.Д.,а Изменение плотности навоза в бурту с тенчением времени [Текст]а / В.Д. Хмыров, ааЛ.Г. Узеринов // аПроблемы развития аграрного сектора региона:(материалы всерос. научн.Цпракт. конф., г.Курск, 13Ц15 марта 2006г). - Курск,: изд.Курская ГСХА, 2006. - Ч.1. ЦС. 166-168.

16. Хмыров В.Д., Определение влажности подстилочного навоза в бурту. [Текст]а / В.Д. Хмыров, ааЛ.Г. Узеринов а// Проблемы развития аграрного сектора региона:(материалы всерос. научн.Цпракт. конф., г.Курск, 13Ц15 марта 2006г). - Курск,: изд.Курская ГСХА, 2006. - Ч.1. ЦС.168-171.

17. Хмыров, В.Д. Экспериментальная установка для биоферментации компонстной смеси [Текст] / В.В. Миронов, В.Д. Хмыров // И-я Российская научно-практическая конференция Физико-технические проблемы создания новых техннологий в агропромышленном комплексе: Сборник научных трудов. - Ставронполь: Изд-во Ставропольсервисшкола, 2003, Т. 1. - С.243-245.

18. Хмыров, В.Д. Компостирование как способ получения органических удобрений [Текст] / В.В. Миронов, В.Д. Хмыров // Материалы международной научно-практической конференции, посвященной 90-летию Воронежского госундарственного аграрного университета им. К.Д. Глинки и 10-летию технологиченского факультета ВГАУ. - Воронеж: Изд-во ВГАУ, 2003, Т. I, ч. II - С. 43-45.

19. Хмыров, В.Д. Новое в технологии приготовления компоста [Текст]/В.В. Миронов, В.Д. Хмыров, В.Б. Куденко /Официальный каталог Всероссийская выставка научно-технического творчества молодежи М.: Изд-во ВВЦ,2004.-С.41.

20. Хмыров, В.Д. Компостирование как способ получения органических удобрений (Обзор изобретений СССР, России, США, Великобритании, Германнии, Франции, Японии за последние 20 лет) [Текст] / В.В. Миронов, В.Д. Хмыров // Инженерное обеспечение АПК. Материалы научной конференции 23-24 октябнря 2003 г. - Мичуринск: Изд-во МичГАУ, 2004. - С. 151-156.

21. Хмыров, В.Д. Теоретические предпосылки и экспериментальные исследонвания по определению максимальной высоты буртов компостируемой смеси [Текст] / В.В. Миронов, В.Д. Хмыров // Инженерное обеспечение АПК. Материанлы научной конференции 23-24 октября 2003 г. - Мичуринск: Изд-во МичГАУ, 2004.-С. 156-162.

22. Хмыров, В.Д. Обоснование конструктивно-режимных параметров аэратора компостной смеси [Текст] / В.В. Миронов, В.Д. Хмыров // Инженнерное обеспечение АПК. Материалы научной конференции 23-24 октября 2003 г. - Мичуринск: Изд-во МичГАУ, 2004. - С. 162-167.

23. Хмыров, В.Д. Совершенствование процесса приготовления органических удобрений с обоснованием параметров аэратора [Текст] / В.В. Миронов, В.Д. Хмыров // Научно-технический прогресс в животноводстве: Перспективная сиснтема машин - основа реализации стратегии машинно-технологического обеспенчения животноводства на период до 2010 г. /Сб. научн. тр. ГНУ ВНИИМЖ. - Пондольск: Изд-во ВНИИМЖ, 2004, Т. И, ч.З. - С. 234-245.

24. Хмыров, В.Д. Ресурсосберегающая экологически безопасная технология переработки отходов животноводства в органическое удобрение [Текст] / А.И. Завражнов, В.В. Миронов, ВД. Хмыров // Научно-технический прогресс в жинвотноводстве - перспективные ресурсосберегающие машинные технологии. /Сб. научн. тр. ГНУ ВНИИМЖ. - аПодольск: Изд - во ВНИИМЖ, 2005, Т. 15, ч. 3. - С. 197-205.

25. Хмыров, В.Д. Исследование расхода воздуха в воздуходувных отверстияха аэратора бурта [Текст] / В.Д. Хмыров, А.А. Горелов // Инженерное обеспечение инновационных технологий в АПК: материалы междунар. науч. практ. - конфер( 13Ц14 мая 2010г.). - аМичуринск - наукоград, 2011. - аС.101 - 104

В описаниях к изобретениям:

1. Питатель разрушитель навоза глубокой подстилки [Текст]: пат. на полезную модель 84360 Рос. Федерация: 84 360 U1 / Хмыров В.Д., Труфанов Б.С., Куденков В.Б.; патентообладатель МичГАУ.а Ца № 2008109394/22; заявл. 11.03.2008; опубл. 10.07.2009, Бюл.№19.

2. Питательа Цаа разрушитель навоза глубокой подстилки [Текст]: пат. на полезную модель 91795а Рос. Федерация: 91795 U1 / Хмыров В.Д., Труфанов Б.С., Горелов А.А.,а Куденко В.Б.; патентообладатель Мичуринский государственный аграрный университет.а Ца № 2009122624/22; заявл. 11.06.2009; опубл. 10.03.2010, Бюл.№7.

3. Решение о выдаче патента: заявка Российская Федерация,а А 01 С 3/00а Питательа - разрушитель измельчитель навоза глубокой подстилки [Текст] Хмыров В.Д., Труфанов Б.С., Горелов А.А.,а Куденко В.Б.; заявитель и патентообладатель Мичуринский государственный аграрный университет. - а№2011109303/21(013507)

4. Устройство для ворошения и насыщения бурта воздухом подстилки [Текст]: пат. на полезную модель 87601 Рос. Федерация: 87601 U1 / Хмыров В.Д., Горелов А.А.,Труфанов Б.С., Куденков В.Б.; патентообладатель МичГАУ.а Ца № 2009115161; заявл. 21.04.2009; опубл. 20.10.2009, Бюл.№29.

5. Устройство для насыщения буртаа навоза воздухом [Текст]: пат. на полезную модель 90788 Рос. Федерация: 90788 U1 / Хмыров В.Д., Горелов А.А.; патентообладатель МичГАУ.а Ца № 2008145931; заявл. 20.11.2009; опубл. 20.01.2010, Бюл.№2.

6. Машина для приготовления компостов: [Текст]: пат.2310632 Рос. Федерация: МПК С 05 F 3/06 / Хмыров В.Д., Миронов В.В., Гордеев А.С., Узеринов Л.Г.; патентообладатель МичГАУ. - № 2005132557/12; заявл. 21.10.2005; опубл. 20.11.2007, Бюл.№32.

7. Аэрационный биореактор: [Текст]: пат. 2310631 Рос. Федерация: МПК С2 С05 F 3/06 / Миронов В.В., Хмыров В.Д., Никитин П.С., Колдин М.С.; патентообладатель - МичГАУ. - № 2004132670/12; заявл. 20.04.2006; опубл. 20.11.2007, Бюл.№32.

8.а Аэратор компоста [Текст]: пат.2210199 Рос. Федерация : 7 А 01 С 3/04 / Завражнов А.И., Гордеев А.С., Хмыров В.Д., Миронов В.В.; патентообладатель МичГАУ. - № 2002105415/13; заявл. 28.02.2002; опубл. 20.08.2003, Бюл.№23.

10. Устройство для приготовления компостов: [Текст]: пат.2250889 Рос. Федерация: МПК7 С 05 F 3/00, 3/06 / Завражнов А.И., Гордеев А.С., Михеев Н.В., Хмыров В.Д., Миронов В.В.; патентообладатель МичГАУ. - № 2003107359/12; заявл. 17.03.2003; опубл. 27.04.2005, Бюл.№12.

11. Устройство для приготовления компостов: [Текст]: пат.2367636 Рос. Федерация: МПК7 С 05 F 3/06, Хмыров В.Д., Труфанов Б.С., Куденко В.Б. патентообладатель МичГАУ. - № 71211245/12; заявл. 06.06.2007; опубл. 20.09.2009, Бюл.№26.

12. Поточный способ производства компостов[Текст]: пат. 2291136 Рос. Федерация: МПК С2 С05 F 3/00 / Миронов В.В., Хмыров В.Д., Гордеев А.С.; патентообладатель - МичГАУ. - № 2004132638; заявл.20.04.2006; опубл. 10.01.2007, Бюл.№1.

13. Устройство для приготовления компостов [Текст]: пат. 2244697 Рос. Федерация: МПК7 С2 С05 F 3/06 / Завражнов А.И., Гордеев А.С., Михеев Н.В., Хмыров В.Д., Миронов В.В.; патентообладатель МичГАУ. - № 2003107359/12; заявл. 17.03.2003; опубл. 20.01.2005, Бюл.№2.

14. Машина для приготовления компостов [Текст]: пат. на полезную модель 105563 Рос. Федерация: 105563 U1 / Хмыров В.Д., Горелов А.А., Бизин С.В.; патентообладатель МичГАУ.а Ца № 2010144905/21; заявл. 02.11.2010; опубл. 20.06.2011, Бюл.№17.
