Для обеспечения вычислительной непредсказуемости необходимо, чтобы отображение (4) было гиперболического типа, что выполняется при

?(??+?2),2.аа 1_____ i_ = _L

J\\J22J\\J22а J\2J2\Jg

Формирователь состоит из шести iV-разрядных двоичных счетчиков: All, А12, А21, А22, X, Y и пяти задающих генераторов. В состав формирователя вхондит также логический блок ВС, пропускающий импульсы от соответствующих геннераторов Gil, G21 при обнулении счетчиков А12 и А22 соответственно. Данную схему можно реализовать только на цифровых элементах, используя в качестве G, Gil, G12, G21, G22 быстродействующие автогенераторы, частота колебаний конторых определяется инерционными свойствами используемых логических элеменнтов.

В начальный момент времени счетчики X, Y обнуляются, в All, А21 занонсится начальное значение к0, а в счетчики А12, А22 заносится значение т0. После

этого тактовые импульсы от генераторов G, G12, G22 подаются на соответствуюнщие счетчики X, Y,A12, А22, причем А12, А22 осуществляют реверсивный счет, а Хп+1, Yn+1 - прямой. После обнуления счетчиков А12, А22, тактовые импульсы от генераторов Gil, G21 через логические схемы Б1 поступают на счетчики All, А21, осуществляющие реверсивный счет. Цикл завершается в момент обнуления

23


этих счетчиков. Для осуществления следующего цикла содержимое счетчиков X, Y записывается в А11, А21 и А12, А22 соответственно.

Учитывая флуктуации частоты колебаний генераторов G, Gil, G12, G21, G22, числа кп,тп являются случайными величинами.

В качестве задающих генераторов G, Gil, G12, G21, G22 предложено иснпользовать разработанные в пятой главе магнитоэлектронные генераторы, достонинствами которых являются широкая спектральная полоса генерируемых колебанний, возможность исполнения в интегральном виде, широкий диапазон рабочих частот. На рис. 7 приведена микрофотография разработанного магнитоэлектроннонго генератора, а на рис. 8 - спектр генерируемых им колебаний. Ширина спекнтральной линии по уровню -ЗдБ составляет около 5 кГц.

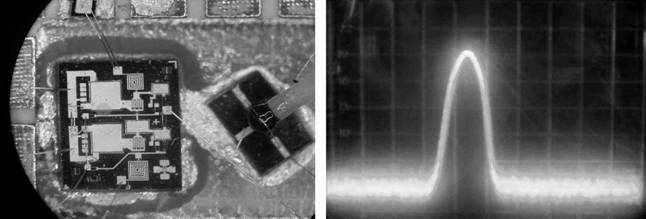

Рис. 7. Микрофотография магнитоэлектрон-аа Рис. 8. Спектр сигнала магнитоэлектронного

ного генератора в квазимонолитном испол-аа генератора

нении

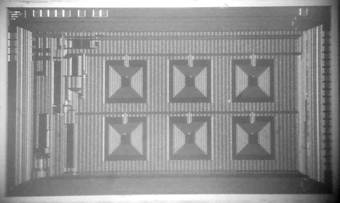

На рис.9 представлена микрофотография кристалла гибридной микросхемы формирователя импульсов случайной длительности. Кристалл изготовлен на фабнрике SilTerra(Малайзия) с использованием технологического процесса КМОП 0,18 мкм. Размеры кристалла: 3,021 х 1,809 мм.

Рис.9. Микрофотография кристалла ГСС

Учитывая возможность внешнего воздействия на ГСС с целью изменения режима работы, необходимо, чтобы условие непредсказуемости ГСС сохранялось

24


при любом возможном внешнем воздействии. Для обеспечения безопасности в апнпаратуру с генераторами случайных сигналов в диссертации предложено встраинвать средства контроля характера колебаний. Рассмотрены два подхода к решению этой задачи: детекторы режимов функционирования генераторов на основе спекнтрального анализа и анализа статистики возвратов изображающей точки в фазовом пространстве системы.

Структурно-функциональная схема спектрального детектора режимов принведена на рис. 10, где ГСС - контролируемый генератор случайных сигналов, ГКЧ - генератор качающейся частоты, СМ - смеситель, ФПЧ - фильтр промежуточной частоты, УО - усилитель-ограничитель, Д - амплитудный детектор, ИУ - интегринрующий усилитель, ИНД - устройство индикации и сигнализации.


ГСС


см


ФПЧ


УО


д


ИУ



ГКЧ


ИНД


Рис. 10. Структурно-функциональная схема спектрального детектора хаотических

колебаний


1аа т 2Т1

На выходе интегрирующего усилителя будет сигнал:

Ам^КсиКФПЧКуоКри0

U

ИУ

H(w,а + (at) modw) dt,

К

где Aw w2p- wlp- полоса пропускания ФПЧ, wаа = w2p- wlp- полоса коннтролируемых детектором частот, Ксм- коэффициент преобразования смесителя, модуль коэффициента передачи ФПЧ, Кд - коэффициент передачи детек-

ФПЧ

тора,а Куоа коэффициент передачи усилителя-ограничителя,а H(w)- Фурье образ сигнала ГСС U(t) , UQ- амплитуда сигнала гетеродина.

Блока УОа ограничиваетаа амплитудуа сигналова и

a max

1

yo , и в случае случайных ко-

H(wlp +(at)moawp)

ж AwKсмКФПЧ КуОКд110


ебаний на выходе интегрирующего усилителя будет сигнал Uиу = AyQ . В случае

периодических колебаний с числом гармоник N, попадающихаа ваа диапазон

Aw

/Л!\аа //"аа Ча ____ ?-?________________ ?'??, ?,??,

(w2p,wip)ж ииу =---------------------- Так как

w.

1, при смене режима колебаний кон-

w

рр

тролируемого генератора сигнал на выходе ИУ уменьшается практически до нуля. Предложенный спектральный детектор прост, не требует настройки и особенно эффективен при анализе быстродействующих ГСС, когда исследования во вренменной области затруднительны.

Второй предложенный в диссертации метод опирается на теорему Пуанкаре о возвратах. Для реализации метода осуществляется временная обработка сигнала,

25


поэтому данный метод применим для контроля относительно низкочастотных ГСС.

Если случайный сигнал формируется динамической системой, то фазовая

траектория X(t) будет устойчивой по Пуассону в том случае, если обладает свойнством возвращаться в сколь угодно малую окрестность каждой своей точки бесконнечное число раз. Возврат Пуанкаре - это возврат траектории в ? -окрестность произвольно выбранной на ней начальной точки. Пусть Т1,Т2...Тп последовательнность периодов возврата. Если колебания периодические, то Тх =Т2 = ... = Тп = Т. Если колебания квазипериодические, то Тх = Т2 = ... = Тп = ?(?) - результат, ананлогичный случаю периодических колебаний, но время возврата будет возрастать с уменьшением ? : limT(s) = о. В случае хаотических колебаний Т1,Т2...Тп Ч слу-

?Ч0

чайные величины с некоторым распределением. В диссертации разработаны метондика построения и модель устройства, контролирующего значения Т1,Т2...Тп.

Глава 6 посвящена экспериментальной проверке разработанных устройств. В данной главе на примерах различных задач проведена оценка повышения произнводительности вычислительной техники при использовании преобразователей форматов данных, разработаны рекомендации к использованию и приведены принмеры внедрения разработанных устройств.

На базе предложенных в диссертации методов построения генераторов слунчайных сигналов и стохастических комбинаторных формирователей в ОАО Таннтал была разработан многофункциональный программируемый формирователь случайных последовательностей и сигналов с контролем режима функционированния. Устройство предназначено для использования в системах защиты информанции, вычислительных методах Монте-Карло, процедурах тестирования аппаратунры и т.п. Отличительными особенностями разработанных формирователей являнются обеспечение вычислительной непредсказуемости, определяемой согласно методике, разработанной в диссертации, исполнение в виде интегральной микронсхемы, контроль роста энтропии в системе.

В классе 16-разрядных архитектур был разработан модуль формирования упорядоченных разбиений, обеспечивающий приемлемое сочетание функционнальности и сложности реализации. Модуль был реализован на базе FPGA (field-programmablegatearray) серии APEX 20К фирмы Altera с использованием платы APEX PCI Development board. На рис. 11 представлена фотография модуля ВСТАМ16X256, предназначенного для формирования упорядоченных разбиений блоков данных длиной 256 бит. Задержка преобразования данных составляет оконло 10 не, что обеспечивает пиковую скорость преобразования до 25,6 Гб/с. При этом производительность устройства определяется пропускной способностью иснпользуемой шины РСГХ. Данный формирователь использовался для защиты файнлов изображений от несанкционированного копирования.

26

Рис. 11 Внешний вид модуля ВСТАМ16X256

Результаты исследований, полученные в диссертации, позволили создать новый высокоскоростной и эффективный в аппаратурном исполнении модуль GRPM-64B для манипуляций с битами данных, осуществляющий инструкций grp, pex.v, pdep.v, pex, pdep, shift, rotateи новые инструкции bsnи grpm. Используя две инструкции bsn, можно выполнить произвольную перестановку входных данных. Время выполнения инструкций составляло от 12 до 2213 без организации конвейнерной обработки.

В шестой главе рассмотрен ряд часто решаемых средствами вычислительнной техники задач, на которых показана эффективность использования разрабонтанного модуля. Ускорение выполнения алгоритмов обусловлено параллельной обработкой нескольких групп бит данных, находящихся в регистре процессора. Кроме этого, инструкции grpи grpmоказываются очень эффективными в случаях, когда результат перестановки зависит от входных данных. При проведении исслендований использовалась система моделирования SimpleScalar. Задержка выполненния инструкций grpm, pex.v, pdep.vсоставляла два цикла процессора. Остальные параметры Simplescalarбыли аналогичны параметрам, используемым Y. Hilewitzи R. Lee.

В таблица 3 представлены результаты ускорения сортировки 64 элементов данных различного размера с использованием модели GRPM-64B. При этом сорнтируемые элементы представлялись четырехразрядными, восьмиразрядными и шестнадцатиразрядными подсловами. Минимальное ускорение по сравнению с алнгоритмом сортировки слиянием составляет более 12 раз.

Таблица 3

Ускорение сортировки 64 подслов данных с использованием модели GRPM-64B

Размер подслов, бит

4

8

16

Пузырьковая сортировка

408.3

128.9

43.7

Сортировка выбором

272.7

86.1

29.2

Сортировка слиянием

104.4

32.8

12.1

При сортировке большого числа элементов использование инструкций grpmтакже приводит к существенному ускорению. При этом для сортировки больших фрагментов могут использоваться стандартные алгоритмы сортировки слиянием, а небольшие фрагменты сортируются с использованием инструкций grpm. В таблинца 4 представлены результаты увеличения скорости сортировки слиянием строки данных длиной N подслов данных размером т бит с использованием модели GRPM-64B.

27


Таблица 4 Ускорение сортировки N да-разрядных подслов данных с использованием модели GRPM-64B

N

128

256

512

1024

2048

4096

8192

16384

32768

4194304

т=4

6,9

4,0

3,0

2,5

2,2

2,0

1,9

1,7

1,7

1,4

т=8

6,8

3,9

3,0

2,5

2,2

2,0

1,8

1,7

1,7

1,4

т=1б

6,4

3,8

2,9

2,4

2,2

2,0

1,8

1,7

1,6

1,4

С увеличением N эффективность использования инструкций grpm уменьшанется, так как все большая часть программы выполняется с использованием станндартной процедуры сортировки слиянием. Тем не менее, при длине сортируемой последовательности более четырех миллионов увеличение производительности за счет использования инструкции grpmсоставляет 1,4 раза.

В таблица 5 приведены результаты проведенных оценок ускорения выполннения различных алгоритмов.

Таблица 5 Ускорение выполнения алгоритмов с использованием модели GRPM-64B

Виды обработки информации

Ускорение работы алгоритма, разы

Медианная фильтрация изображений

4,5

Распознавание геометрических образов и символов на бинарных изображениях

2,0

Коррекция морфологии изображений

1,9

Упаковка и распаковка данных

2,5

LSB стеганография

Прямое преобразование

1,8

Обратное преобразование

2,1

UUE (Uuencode)

Прямое преобразование

2,4

Обратное преобразование

2,6

Биоинформатика (операция трансляции)

2,4

Формирование последовательностей перестановок в системах RPMA

10,7

Обработка данных в системах RPMA

9,5

Криптографический алгоритм DES

2,4

Алгоритм DES, генерация ключей

15,5

Криптографический алгоритм RC5

2,3

Защита файлов мультимедиа от нелицензионного копирования

10,2

Результаты проведенных исследований находятся в соответствии с даннынми, полученными Y. Hilewitzи R. Lee, и свидетельствуют в среднем о более чем двукратном увеличении скорости выполнения программ.

Для использования в системах управления передатчиками помех KB, УКВ и ДЦВ диапазонов серии Кентавр и аналогичных, с использованием разработаннной в диссертации методики были разработаны устройства для контроля режимов функционирования генераторов случайных сигналов. Использование данного устнройства в составе контроллеров генераторов помех является крайне важным, т.к.

28


позволяет исключить возможность возникновения последствии, связанных с понломкой и изменением режимов функционирования используемых генераторов.

Результаты, полученные в диссертации, обеспечили возможность реализанции в ОАО Тантал проекта расширения архитектуры RISCпроцессора для усконрения выполнения преобразований на уровне битов и подслов данных. Данный процессор используется, в частности, для обработки данных в системе RPMA. Разнработанная теория структурного синтеза формирователей упорядоченных разбиенний и устройств управления ими обеспечила возможность построения универнсального модуля для реализации инструкций grpи инструкций, аналогичных bfly, ibfly. Причем две инструкции bflyи ibflyзаменены одной bsn. Предложенное реншение апробировалось на базе процессора OpenRISC1000 и в настоящее время явнляется наиболее эффективным с точки зрения быстродействия и простоты аппарантурного исполнения.

ОСНОВНЫЕ РЕЗУЛЬТАТЫ И ВЫВОДЫ

Основным результатом диссертационной работы является решение крупной научной проблемы, имеющей важное народно-хозяйственное значение, заключаюнщейся в разработке основ функционирования и методов построения детерминиронванных и вероятностных устройств формирования изоморфных представлений даннных, увеличивающих производительность вычислительной техники.

При проведении исследований получены следующие научные и практические результаты:

  1. На основе сформулированных в диссертации положений использования упорядоченных разбиений в качестве базовых преобразований входных данных разработана и обоснована структура комплекса новых детерминиронванных и вероятностных устройств формирования изоморфных представленний данных. Доказано, что использование разработанных устройств привондит к увеличению производительности вычислительной системы на базе 64 разрядного процессора от 2 до 10 раз для задач сортировки, распознавания геометрических образов и символов на бинарных изображениях, обработки морфологии изображений, медианной фильтрации для устранения шумов на изображениях, операций преобразования представлений генетических понследовательностей в биоинформатике, обработки данных в системах RPMA, расчета контрольных сумм и коррекции ошибок, стеганографии, сжатия и развертывания информации, выполнения криптографических примитивов, алгоритма UUEпреобразования данных для передачи в текстовом формате.
  2. Разработаны теоретические положения, обеспечивающие структурный синнтез и принципы функционирования устройств, формирующих упорядоченнные разбиения входных слов данных длиной п на подмножества с произнвольной и заданной структурой циклов. На базе многоуровневых коммутанционных и сортирующих сетей и матричных коммутаторов предложены устройства, имеющиеа аппаратурнуюа сложностьа O(w),а 0(wlog2w),

9аа 9

0(w(log2w) ), 0(w ). Проведена сравнительная оценка их производительности и разработаны рекомендации к применению.

29


  1. Разработанные положения структурного синтеза формирователей упорядонченных разбиений и блоков управления ими обеспечили создание универнсального устройства для поддержки новых инструкций bsn и grpm, осущестнвляющих динамическое и статическое преобразования форматов данных. Показана эффективность предложенного решения для осуществления манинпуляций с битами и подсловами данных, реализуемых с использованием специализированных инструкций, таких какpex.v, pdep.v, рех, pdep, shift, roнtate. Проведенный сравнительный анализ свидетельствует о том, что преднложенное устройство в настоящее время является наиболее эффективным с точки зрения производительности и простоты аппаратурной реализации.
  2. Разработаны и обоснованы принципы построения и модели детерминиронванных и вероятностных устройств, формирующих упорядоченные разбиенния данных длиной п с произвольной и заданной цикловой структурой. Пронведенные оценки показали, что предложенные устройства увеличивают производительность формирования перестановок с произвольной и заданнной цикловой структурой примерно в п раз по сравнению с производительнностью системы при реализации алгоритмов Фишера-Иетса {FisherЧYates) и Саттоло {Sattolo).
  3. На стандартных цифровых элементах разработан формирователь случайных сигналов с равномерной функцией распределения вероятностей, моделинруемый дискретным отображением с хаотической динамикой.
  4. Для контроля режимов функционирования формирователей случайных сигнналов на базе систем с хаотической динамикой впервые предложено испольнзовать анализ периодов возвратов Пуанкаре. Разработаны и исследованы устройства встроенного контроля генераторов с хаотической динамикой.
  5. Разработанные IP блоки, методики расчета и синтеза детерминированных и вероятностных устройств формирования изоморфных представлений даннных в ЭВМ внедрены в ОАО Тантал, г. Саратов, при разработке процеснсора с ускоренной обработкой бит данных, вероятностных матричных комнбинаторных формирователей для автоматизированной системы дистанционнного опроса датчиков и системы защиты файлов изображений и видео от ненлицензионного копирования. Научные основы создания, принципы функнционирования, математические и имитационные модели комбинаторных устройств формирования изоморфных представлений данных в ЭВМ внендрены при организации обучения специалистов студентов ГОУ ВПО Сарантовский государственный университет им. Н.Г. Чернышевского. По рензультатам работы в ФГУ ФИПС зарегистрированы 3 программы и полученны 12 патентов РФ на изобретения.

30


Основные результаты диссертации опубликованы в следующих работах:

Публикации в изданиях, рекомендованных ВАК РФ

  1. Сотов Л.С. Математические модели транспозиционных преобразований / Ж.А. Молодченко, Л.С. Сотов, В.Н. Харин// Информационно-измерительные и управляющие системы. 2007. Т5. №12. С. 58-60.
  2. Сотов Л.С. О формировании доверенной среды серверных систем управленния базами данных / Ж.А. Молодченко, Л.С. Сотов, В.Н. Харин // Проблемы информационной безопасности. Компьютерные системы. 2008. №3. С.23-27.
  3. Сотов Л.С. Динамическое форматирование структурных объектов хранилищ данных / С.С. Соболев, Л.С. Сотов, В.Н. Харин // Проблемы информационнной безопасности. Компьютерные системы. 2008. №4. С. 28-33.
  4. Сотов Л.С. Экспериментальные исследования гибридного интегрального магнитоуправляемого генератора / А.Л. Хвалин, Л.С. Сотов, СВ. Овчиннинков, В.П. Кобякин // Приборы и системы. Управление, контроль, диагностинка. 2009. №11. С.42-44.
  5. Сотов Л.С. Использование генераторов динамического хаоса в системах иннформационной безопасности / Л.С. Сотов, В.Н. Харин // Проблемы инфорнмационной безопасности. Компьютерные системы. 2009. №2. С. 32-37
  6. Сотов Л.С. Модели аппаратных функциональных формирователей перестанновок/ Ж.А. Молодченко, Л.С. Сотов, В.Н. Харин // Информационно-измерительные и управляющие системы. 2009. Т.7. №10. С.78-85.
  7. Сотов Л.С. Модели устройств кросс-кластерных перестановок данных в ЭВМ / С.С. Соболев, Л.С. Сотов, В.Н. Харин // Вестник компьютерных и информационных технологий. 2009. №12. С.51-55.
  8. Сотов Л.С. Сложная динамика генераторов на диоде Ганна с низкочастотнным контуром / Г.Н. Коростелев, Л.С. Сотов // Изв. вузов. Радиотехника и электроника. 1989. Т.34. N9. С. 1925-1929.
  9. Сотов Л.С. Цифровой генератор подкачки энтропии на базе отображения Арнольда / Л.С. Сотов, В.Н. Харин // Известия вузов. Прикладная нелинейнная динамика. 2009. Т. 17. № 6. С.57-66.
  10. Сотов Л.С. Квазишумовые режимы магнитоэлектронных генераторов/ А.Л. Хвалин, Л.С. Сотов // Вопросы электромеханики. 2009. Т. 113. №6. С.55-59.

11. Сотов Л.С. Кросс - кластерная коммутационная матрица для аппаратурной

поддержки управляемой перестановки данных в криптографических систен

мах / Л.С. Сотов, С.С. Соболев, В.Н. Харин // Проблемы информационной

безопасности. Компьютерные системы. 2009. №4. С. 56-63.

12. Сотов Л.С. Модель инволютивного транспозиционного преобразователя/

Л.С. Сотов, А.А. Солопов, А.В. Фарафонова // Гетеромагнитная микроэлекн

троника. 2010. Вып. 8. С.34-46.

31


13. Сотов Л.С. Алгоритм работы и модель функционального генератора перен

становок / С.С. Соболев, Л.С. Сотов, В.Н. Харин // Информационные технон

логии. 2010. №4. С.41-46.

14. Сотов Л.С. Детекторы режимов функционирования генераторов случайных

сигналов / Л.С. Сотов, В.Н. Харин, А.Л. Хвалин //Автоматика и телемеханин

ка. 2010. №5. С. 166-170.

15. Сотов Л.С. Простой матричный формирователь г-выборок / А.В. Ляшенко,

Л.С. Сотов // Гетеромагнитная микроэлектроника. 2010. Вып. 8. С.47-56.

  1. Сотов Л.С. Встроенные средства контроля генераторов случайных сигналов / Л.С. Сотов, В.Н. Харин, А.Л. Хвалин // Приборы и системы. Управление, контроль, диагностика. 2010. №7. С.30-33.
  2. Сотов Л.С. Стохастические генераторы упорядоченных разбиений конечных множеств с быстрым ростом энтропии / А.В. Ляшенко, Л.С. Сотов // Гетенромагнитная микроэлектроника. 2010. Вып. 8. С.57-71.
  3. Сотов Л. С. Комбинаторная модель функционального формирователя разбиений бинарного множества / Л. С. Сотов // Информационные технонлогии. 2010. №10. С. 46-52.
  4. Сотов Л.С. Формирователи перестановок с управляемой цикловой структунрой / Л. С. Сотов // Гетеромагнитная микроэлектроника. 2011. Вып. 9. С.43-55.
  5. Сотов Л.С. Аппаратные устройства формирования прямых и обратных перенстановок данных / Л. С. Сотов // Гетеромагнитная микроэлектроника. 2011. Вып. 9. С.61-77.
  6. Сотов Л.С. Методы синтеза устройств, выполняющих инструкции перестанновки битов данных /Л. С. Сотов // Гетеромагнитная микроэлектроника. 2011. Вып. 10. С.25-50.
  7. Сотов Л.С. Об эффективности использования специальных команд преобранзования форматов данных в вычислительной технике / Л. С. Сотов // Гетеронмагнитная микроэлектроника. 2011. Вып. 10. С.61-80.

Публикации в других изданиях

  1. Сотов Л.С. Динамическое форматирование представлений объектов реляцинонных СУБД на основе кластерных транспозиций/ Ж. А. Молодченко, Л.С. Сотов, В. Н. Харин //Естественные и технические науки. 2007. № 6 (32). С.224-226.
  2. Сотов Л.С. Алгоритм созданияаа диверсификационного метода битовых преобразований/ Ж.А. Молодченко, Л.С. Сотов, В. Н. Харин // Естественные и технические науки. 2007. № 6 (32). С.220-223.
  3. Сотов Л.С. Модуль генерации форматирующих сред в распределенных ренляционных СУБД/ Ж.А. Молодченко, Л.С. Сотов, В. Н. Харин // Труды менждународного симпозиума НАДЕЖНОСТЬ И КАЧЕСТВО Том 1/Под ред.Н.К.Юркова - Пенза:Изд-во Пенз.гос.ун-та, 2006. - С. 179-182.
  4. Сотов Л.С. Расчёт характеристик интегрального магнитоуправляемого гененратора в диапазоне частот 26,0 ... 37,5 ГГЦ/ А.Л. Хвалин, Л.С. Сотов, А.В.

32


Васильев //Приборы и системы. Управление, контроль, диагностика. 2010. №11. С. 47-49.

  1. Сотов Л.С. Модуль сервера форматирования в распределенных реляционнных СУБД с повышенным уровнем ИБ/ Ж.А. Молодченко, Л.С. Сотов, В. Н. Харин // НАДЕЖНОСТЬ И КАЧЕСТВО: труды международного симпозиунма Т. 1 / Под ред.Н.К. Юркова. Пенза: Изд-во Пенз. гос. ун-та, 2006. С. 182-184.
  2. Сотов Л.С. К вопросу об архитектуре аналого-цифровых систем генерации случайных сигналов / Ж.А. Молодченко, Л.С. Сотов, В. Н. Харин // НАнДЕЖНОСТЬ И КАЧЕСТВО: труды международного симпозиума / Под ред. Н.К. Юркова. Пенза: Изд-во Пенз. гос. ун-та, 2007. С. 85-87.
  3. Сотов Л.С. Аппаратный акселератор сервера форматирования данных / Ж. А. Молодченко, Л.С. Сотов, В. Н. Харин // НАДЕЖНОСТЬ И КАЧЕСТВО: труды международного симпозиума / Под ред. Н.К.Юркова. Пенза: Изд-во Пенз. гос. ун-та, 2007. С. 134-136.
  4. Сотов Л.С. Эффективный прямошумовой генератор / Л.С. Сотов, Д.В. Тугу-шов, А.А. Игнатьев, А.Г. Передумов, А.В. Безруков // Тезисы докладов и сонобщений 1 Международной научно-технической конференции Физика и технические приложения волновых процессов. Т.1. 10-16 сентября 2001. С. 148.
  5. Сотов Л.С. Динамическое форматирование данных в распределенных иннформационно-управляющих системах / С.С. Соболев, Л.С. Сотов, В.Н. Ханрин // Материалы Международной научной конференции Проблемы управления, передачи и обработки информации (АТМ-ТКИ-50) СГТУ 16 -18 сентября 2009 г. 2 с.
  6. Сотов Л.С. Концепция ГСб-платформы для распределенных информационнно вычислительных систем специального назначения / Л.С. Сотов, В.Н. Ханрин // Гетеромагнитная микроэлектроника. Саратов: Изд-во Сарат. ун-та, 2008. Вып. 3. С.66-72.
  7. Сотов Л.С. Моделирование архитектуры акселератора битовых перестанонвок с использованием САПР SYSTEM STUDIO фирмы SYNOPSYS / Ж.А. Молодченко, Л.С. Сотов, В.Н. Харин // Гетеромагнитная микроэлекнтроника. Саратов: Изд-во Сарат. ун-та. 2008. Вып. 3. С. 60 - 66.
  8. Сотов Л.С. Модели аппаратурных акселераторов перестановок бинарных множеств / Ж.А. Молодченко , СВ. Овчинников, Л.С. Сотов, В.Н. Харин // Гетеромагнитная микроэлектроника. Саратов: Изд-во Сарат. ун-та, 2008. Вып. 4. С. 11-22.
  9. Сотов Л.С. Математические модели стохастического формирования изонморфных представлений структурных элементов данных в ЭВМ/ Ж. А. Монлодченко, Л.С. Сотов, В.Н Харин // Гетеромагнитная микроэлектроника. 2008. Вып.4. С. 29-41.
  10. Сотов Л.С. Средства разработки и исследования архитектурных моделей в САПР System Studio. Использование инструментов System Studio при моденлировании матричного генератора перестановок / Л.С. Сотов, А.Л. Хвалин // Гетеромагнитная микроэлектроника. 2008. Вып. 5. С. 112-121.

33


  1. Сотов Л.С. Средства разработки и исследования архитектурных моделей в САПР System Studio. Основные объекты SystemC и их использование / Л.С. Сотов, А.Л. Хвалин // Гетеромагнитная микроэлектроника. Вып. 5. С. 121-146.
  2. Сотов Л.С. Матричные акселераторы транспозиционных преобразований форматов данных в ЭВМ / Ж.А. Молодченко, Л.С. Сотов, А.А. Солопов, В.Н. Харин//Гетеромагнитная микроэлектроника. Вып. 6. С.91-107.
  3. Сотов Л.С. Архитектура генераторов комбинаторных дескрипторов форманта/ Ж. А. Молодченко, Л.С. Сотов, В.Н. Харин //Гетеромагнитная микроэлекнтроника. 2009. Вып. 6. С. 108-119.
  4. Сотов Л.С. Первичный преобразователь на основе ЖИГ - генератора для изнмерения сильных магнитных полей/ А.Л. Хвалин, СВ. Овчинников, Л.С. Сотов, В.Н. Самолданов //Датчики и системы. 2009. №10. С. 57-58.
  5. Сотов Л.С. Генераторы случайных импульсов на базе модельного отображенния сдвиг Бернулли / А.Л. Блинов, Ж.А. Молодченко, Л.С. Сотов, В.Н. Харин // Гетеромагнитная микроэлектроника. 2009. Вып. 6. С. 120-130.
  6. Сотов Л.С. Структура подсистемы стохастической генерации дескрипторов форматов / Ж.А. Молодченко, Л.С. Сотов, В.Н. Харин //Аспирант и соискантель. 2009. № 4. С. 86-88.

Патенты и зарегистрированные программы

43.Пат. на изобретение RU № 2320000 С1, МПК G06F 7/76 (2006.01), G06F 12/14 (2006.01). Дешифратор управляемой побитовой транспозиции иннформации, хранимой в персональной ЭВМ / Молодченко Ж. А., Сотов Л.С, Харин В. Н. (Россия). № 2007105175/09; заявл. 13.02.2007; опубл. 20.03.2008, Бюл. №8, 6 с.

44.Пат. на изобретение RU № 2334272 С1, МПК G06F21/22 (2006.01), G06F12/14 (2006.01). Устройство защиты от несанкционированного доснтупа к информации / Молодченко Ж. А., Сотов Л.С, Харин В. Н. (Россия). № 2007105177/09; заявл. 13.02.2007; опубл. 20.09.2008, Бюл. № 26, 8 с.

45.Пат. на изобретение RU № 2340931 С1, МПК G06F7/58 (2006.01) НОЗК 3/84 (2006.01). Генератор случайных чисел / Молодченко Ж. А., Сотов Л.С, Харин В. Н. (Россия). № 2007111405/09; заявл. 28.03.2007; опубл. 10.12.2008, Бюл. №34, 5 с.

  1. Пат. на изобретение RU № 2390049 С1, МПК G06F7/00 (2006.01). Панраллельный дешифратор управляемой транспозиции информации, хранимой в персональной ЭВМ / Молодченко Ж. А., Сотов Л.С, Харин В. Н. (Россия). № 2008139529/09; заявл. 07.10.2008; опубл. 20.05.2010, Бюл. № 14, 8 с.
  2. Пат. на изобретение RU № 2390052 С2, МПК G06F7/76 (2006.01). Деншифратор управляемой перестановки информации, хранимой в персональнной ЭВМ / Молодченко Ж. А., Сотов Л.С., Харин В. Н. (Россия). № 2008132009/09; заявл. 06.08.2008; опубл. 20.05.2010, Бюл. № 14, 8 с.
  3. Пат. на изобретение RU № 2393594 С1, МПК Н01Р1/20 (2006.01). Полонсовой ферритовый фильтр сверхвысоких частот / Хвалин А. Л., Сотов Л.С.

34


(Россия). №2009117566/09; заявл. 12.05.2009; опубл. 27.06.2010, Бюл. № 18,

6 с.

49.Пат. на изобретение RU № 2395834 С1, МПК G06F 7/58 (2006.01). Генерантор случайных перестановок / Сотов Л.С, Харин В. Н., Хвалин А.Л. (Роснсия). № 2009104555/09; заявл. 12.02.2009; опубл. 27.07.2010, Бюл. № 21, 8 с.

50.Пат. на изобретение RU № 2405187 С1 МПК G06F7/24(2006.01). Устройстнво управляемой перестановки информации, хранимой в ЭВМ / Сотов Л.С, Харин В. Н. (Россия). № 2009111245/08; заявл. 30.03.2009; опубл. 27.11.2010. Бюл. №33. 8 с.

51. Пат. на изобретение RU № 2408059 С2 МПК G06F 7/58 (2006.01) Генератор импульсов случайной длительности / Сотов Л.С, Харин В. Н., Хвалин А.Л. (Россия). № 2009104553/08; заявл. 12.02.2009; опубл. 27.12.2010. Бюл. № 36.

7 с.

52.Пат. на изобретение RU 2409842 С1 МПК G06F 12/14 (2006.01) G06F 17/20 (2006.01). Устройство кросс-кластерной управляемой перестановки инфорнмации, хранимой в персональной ЭВМ / Сотов Л.С, Харин В. Н., Соболев С.С. (Россия). № 2009115317/08; заявл. 23.04.2009; опубл. 20.01.2011. Бюл.№2. 8 с.

53. Пат. на изобретение RU 2417402 G06F7/00 (2006.01). Кросс-кластерная коммутационная матрица / Сотов Л.С. (Россия). № 2009133507; заявл. 07.09.2009; опубл. 27.04.2011. Бюл. №12. 13 с.

54.Пат. на изобретение RU 2419174 G11C 19/00 (2006.01) Устройство управнляемого циклического сдвига / Сотов Л.С, Харин В. Н., Соболев С.С. (Роснсия). № 2009134344/08; заявл. 14.09.2009; опубл. 20.05.2011. Бюл. №14. 10 с.

55. Свидетельствоаа обаа официальнойаа регистрации аапрограммыаа дляаа ЭВМаа №

2004610988а (РФ). Программа расчета параметров модели Матерка полевого

транзистора / Сотов Л.С. и др. Заявка № 2004610416. Зарегистрировано

21.04.2004.

56. Свидетельствоаа обаа официальнойаа регистрацииаа программыаа дляаа ЭВМаа №

2004610989а (РФ). Программа расчета параметров модели Гумеля-Пуна бин

полярного транзистора / Сотов Л.С. и др. Заявка № 2004610417, зарегистрин

ровано 21.04.2004.

57. Свидетельство о государственной регистрации программы для ЭВМ №

2010612449 (РФ). Программа моделирования комбинаторных преобразован

телей форматов представления данных в ЭВМ (DMATRIX) / Сотов Л.С. и

др. Заявка № 2010610690, зарегистрировано 7.04.2010 г.

35
