ОПРЕДЕЛЕНИЕ КРИТИЧЕСКОЙ СИЛЫ С ПОМОЩЬЮ ЭМПИРИЧЕСКОЙ ФОРМУЛЫ

Если гибкость стержня меньше предельного значения - область ВС на рис. 8.3), то формула Эйлера становится неприменимой, так как критические напряжения превышают предел пропорциональности и закон Гука неприменим. В этих спучаях критическое напряжение определяют по эмпирическим формулам, полученным на основании опытов и приведенных в справочниках. Одна из этих формул - формула Ясинского:

где а, b и с - коэффициенты, зависящие от свойств материала.

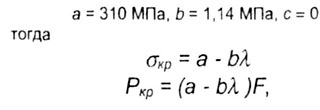

Для малоуглеродистой стали коэффициенты равны

где F - площадь поперечного сечения стержня.

Для коротких стержней, гибкость которых , расчет на устойчивость не производят. Предельное значение гибкости можно найти из условия , где - предел текучести материала стержня.
