Искусственный холод

Долго люди пользовались только естественным охлаждением. Лишь в начале XIX в., когда ученые открыли новые свойства жидкостей и газов, удалось получить холод искусственно. Сначала искусственный холод применялся только для лучшего сохранения продуктов, но сейчас он стал помощником человека и на производстве. В жаркие дни он охлаждает воздух в заводских цехах, позволяет осуществлять в промышленных масштабах химические реакции, протекающие только при пониженной температуре. Холод применяют для замораживания грунтов при проходке шахт и тоннелей. Замерзший грунт служит хорошей преградой от проникновения воды. На многих заводах холодом обрабатывают сталь. После закалки ее охлаждают до -70° С и выдерживают при такой температуре несколько часов. Металл приобретает мелкозернистую структуру, становится более твердым и не таким хрупким. Теперь трудно назвать область техники, где искусственный холод не нашел бы применения. Прирученный холод стал нашим настоящим помощником и другом и на производстве, и в быту.

Как работают холодильные машины

Каждая жидкость кипит при определенной температуре. Однако температура кипения зависит от давления пара над жидкостью. Понижая давление лара, можно достигнуть понижения температуры кипения. При кипении жидкость - ее называют холодильным
агентом - отнимает тепло у охлаждаемого тела. Эффект охлаждения за счет кипения жидкости используется в паровых холодильных машинах.

Наибольшее распространение получили компрессионные паровые холодильные машины. Машины эти состоят из 4 основных узлов: испарителя, компрессора, конденсатора и регулирующего вентиля, Узлы соединены трубками и представляют собой единую герметичную систему, заполненную легкокипящим холодильным агентом.

Испаритель - это змеевиковая, обычно ребристая снаружи медная трубка. Он расположен непосредственно в шкафу или в камере. Благодаря непрерывному отводу пара в испарителе поддерживается низкое давление. Теплый жидкий холодильный агент, попадая в испаритель, начинает кипеть. Часть жидкости превращается в пар за счет тепла, которое она отбирает у остальной части жидкости. Поэтому температура оставшейся жидкости резко снижается. Оставшаяся жидкость продолжает уже кипеть при низкой температуре (-15° С и ниже), отбирая тепло из воздуха в камере. В результате воздух в камере охлаждается (примерно до 0° С).

Компрессор отсасывает пары из испарителя, поддерживая в нем низкое давление порядка 0,1-0,2 МПа, сжимает их и, направляет в конденсатор, давление в котором примерно 0,6-1 МПа (0,1 МПа = = 10⁵ Па = 1 кгс/см²). На сжатие паров затрачивается работа, и они нагреваются выше температуры окружающей среды. В конденсаторе пары охлаждаются воздухом (или водой) и снова превращаются в жидкость (конденсируются). Затем жидкий холодильный агент проходит через маленькое отверстие регулирующего вентиля. Давление жидкости при этом падает, и она снова поступает в испаритель, где в результате кипения охлаждает воздух в шкафу или камере.

В качестве холодильных агентов используют аммиак, фреон-12 и др.

Фреон-12 применяется в небольших машинах, которые охлаждают шкафы, прилавки и камеры в магазинах, столовых и ресторанах. Аммиак же используют для крупных промышленных холодильных машин.

Наряду с компрессионными существуют и другие типы паровых холодильных машин: эжекторные и абсорбционные (см. рис. на стр. 360 и 361).

В эжекторных машинах для отвода паров из испарителя используется подсасывающий эффект струи пара, которая с большой скоростью проходит через узкое отверстие сопла эжектора. Поскольку сумма кинетической энергии пара (пропорциональная квадрату его скорости) и статического давления пара величина постоянная (уравнение Бернулли), то около струи пара, движущейся с большой скоростью, создается вакуум. Поэтому пары из испарителя по трубке поступают в камеру эжектора. При расширении в диффузоре скорость пара падает и давление его снова растет. При охлаждении в конденсаторе сжатый пар конденсируется. Часть его через вентиль подается снова в испаритель, а часть насосом - в паровой котел, где при кипении создается пар высокого давления (рабочий пар), который поступает в сопло эжектора, и цикл повторяется.

В абсорбционных машинах пары отводятся из испарителя путем поглощения и растворения их жидкостью в специальном аппарате - абсорбере. Насыщенный раствор насосом направляется в генератор, где его подогревают. Пары из раствора при этом выделяются. Слабый раствор через регулирующий вентиль 1 возвращается в абсорбер, а пары поступают в конденсатор. Там, охлаждаясь, они превращаются в жидкость, которая, проходя через регулирующий вентиль 2, снова поступает в испаритель.

В последние годы в холодильной технике внедряется термоэлектрическое охлаждение. На рисунке показана термобатарея, составленная из полупроводниковых элементов - А и В, соединенных медными пластинами М. При прохождении постоянного тока нижний спай пластины М с элементом А нагревается, а верхний охлаждается. У элемента Б холодный спай расположен на входе тока, а не на выходе, но также сверху. Таким образом, одна сторона термобатареи холодная, другая - теплая. Такая термобатарея вставляется в заднюю стенку домашнего холодильника и, отводя тепло от шкафа, через теплую сторону передает его наружу в окружающую среду. Элементы А делают, например, из свинца и теллура, а элементы Б - из сурьмы и теллура.

Термоэлектрические холодильники несколько менее экономичны, чем компрессионные, но зато они бесшумны и более надежны.

Как используют искусственный холод

Для хранения продуктов строят крупные холодильники. Производственный холодильник - это большое здание без окон, со стенами, облицованными изнутри теплоизоляционными материалами с низкой теплопроводностью. Здание разбито на отдельные камеры. В каждой из них хранятся определенные продукты и поддерживается нужная температура. Опыт показал, что для каждого продукта есть вполне определенные границы температуры, позволяющие дольше всего сохранять его вкусовые и питательные качества. Сама холодильная машина расположена в отдельном помещении, а холодильный агент направляется в охлаждающие батареи, расположенные в камерах.

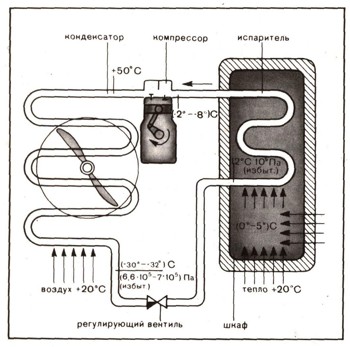

Схема устройства компрессионного холодильника.

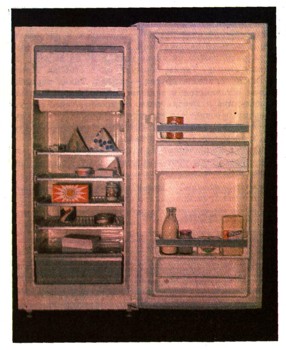

Домашний компрессионный холодильник "ЗИЛ".

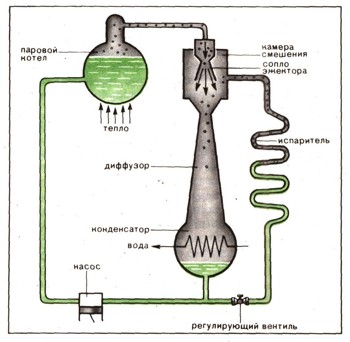

Принципиальная схема работы пароводяного эжекторного холодильника.

Для хранения и перевозки рыбы используют сударефрижераторы - плавучие холодильники. По железным дорогам скоропортящиеся продукты долгое время перевозили только в вагонах-ледниках. В специальные "карманы" этих вагонов загружали лед. Теперь появились целые поезда-рефрижераторы. В одном вагоне располагаются холодильная машина и двигатель, который приводит ее в действие, другие вагоны - это холодильные камеры. Часто на улицах города можно видеть автомобиль с длинным закрытым серебристым кузовом. Это авторефрижератор. В передней части кузова помещается холодильная машина. Компрессор ее приводится в движение двухтактным мотоциклетным двигателем. Испаритель расположен в холодильной камере, занимающей остальную часть кузова. Для более равномерного охлаждения продуктов в камере помещен вентилятор, создающий циркуляцию воздуха. В таких авторефрижераторах поддерживается температура -16° С.

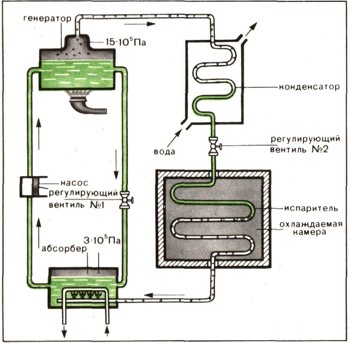

Схема устройства абсорбционного холодильника.

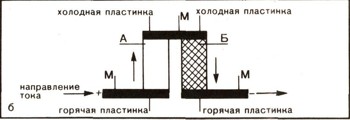

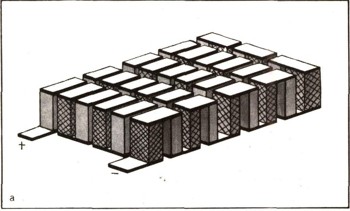

Термобатарея - основной агрегат термоэлектрических холодильников (а) и схема одного термоэлемента (б).

Свежие продукты, доставленные в города, попадают в магазины, столовые. Там тоже имеются холодильные камеры, шкафы. Они полностью автоматизированы. Для хранения молока, например, требуется температура от 2° до 4° С. При достижении температуры 2° С компрессор автоматически выключается. Когда температура в шкафу из-за притока тепла поднимется до 4° С, давление паров фреона-12 в испарителе возрастет и реле давления снова включит компрессор.

Так же работают и наиболее распространенные домашние компрессионные холодильники: "ЗИЛ", "Минск", "Полюс". Между двойными стенками холодильника проложена изоляция, препятствующая проникновению тепла внутрь. Внутри холодильника в верхней части расположен испаритель. Основные узлы холодильной машины - компрессор с электродвигателем в герметическом кожухе и змеевиковый конденсатор - расположены на задней стенке шкафа. Автоматическое включение и выключение компрессора в тот момент, когда в шкафу достигнута необходимая температура, производит специальное реле температуры. Установив ручку реле температуры на определенном делении шкалы, вы получите нужную температуру в шкафу.

В настоящее время применяются новые методы хранения продуктов. Оказывается, если их заморозить очень быстро, то они гораздо дольше и лучше сохраняют свои вкусовые свойства. Например, свежеиспеченные булочки, став от резкого воздействия холода твердыми, как камень, могут в таком состоянии храниться до 2 месяцев. Если их прогреть 10 мин в духовке, булочки снова станут мягкими и ароматными. Таким же образом можно долго сохранять фрукты, овощи, даже готовые обеды.

Быстрое охлаждение производят в специальных скороморозильных аппаратах. Чтобы ускорить охлаждение, вентилятор гонит в этих аппаратах холодный воздух с очень большой скоростью.

А знаете ли вы, как делают мороженое?

Молоко или сливки смешивают с сахаром и водой, нагревают до 75° С и выдерживают в течение получаса. При этом погибают все микроорганизмы. Затем смесь фильтруют, и с помощью специального насоса давление повышается до 15 МПа. Под таким большим давлением ее с громадной скоростью пропускают через маленькое отверстие, причем на пути помещают твердую преграду. Жировые частички, ударяясь о нее, разбиваются на мельчайшие брызги (до одного микрометра), и смесь становится совершенно однородной.

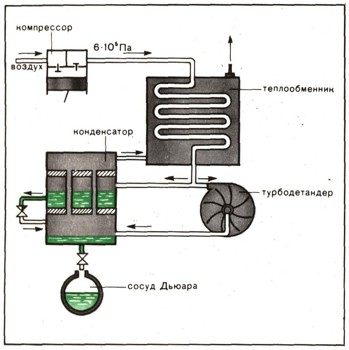

Схема получения глубокого холода - температур ниже - 120° С.

Теплая масса выливается на трубки охладителя. В верхних трубках протекает холодная вода, а в нижних - холодильный агент с температурой от -5 до -6° С. Смесь охлаждают до +4° С и направляют в холодильный аппарат - фразер. Это горизонтально расположенный цилиндр с двойными стенками, между которыми под низким давлением кипит аммиак. Он охлаждает поступающую смесь до температуры -4°С; одновременно ее взбивают и насыщают воздухом. Вращающиеся ножи снимают с внутренней стенки загустевшую, как сметана, массу. Мороженое разливают в формочки и замораживают при -20 или -25° С. Готовые порции мороженого кладут между двумя вафлями или. обливают шоколадом, после чего остается только завернуть их в бумагу.

Глубокий холод

До сих пор мы говорили об искусственном холоде, применяемом в пищевой промышленности для хранения и транспортировки продуктов питания, где обычно не требуются температуры ниже -40° С. Однако статья об искусственном холоде была бы неполной без рассказа о "глубоком" холоде (температура ниже -120° С).

Получать температуры ниже -120° С с помощью компрессионных установок сложно и невыгодно. Для этой цели применяют другие методы.

Если сжатый газ направить в цилиндр, то он расширится и переместит поршень, совершив при атом работу. Теряя свою энергию, газ сильно охлаждается. Такая машина называется детандером. Если сжатый газ направить на лопатки вращающегося колеса- турбодетандера, то и в этом случае, вращая ротор, он резко снизит свою температуру. Так, при падении давления с 0,6 до 0,1 МПа воздух охлаждается с 20° до -90° С.

В установке для получения жидкого воздуха сжатый в компрессоре до 0,6-0,6 МПа воздух, прежде чем попасть в турбодетандер, охлаждается в теплообменнике. Из турбодетандера еще более охлажденный воздух поступает в конденсатор. Там он охлаждает и превращает в жидкость другую часть воздуха, которая под давлением 0,5-0,6 МПа поступает из теплообменника в межтрубное пространство конденсатора. Через вентиль жидкий воздух направляется в нижнюю часть конденсатора, где давление уже 0,1 МПа. Оттуда его можно слить в специальный сосуд Дьюара, где благодаря изоляции, создаваемой безвоздушным пространством между двойными стенками, жидкий воздух можно сохранять долгое время.

Получение сверхнизких температур позволило открыть интересные свойства различных веществ. Так, резина в жидком воздухе становится хрупкой, некоторые металлы начинают очень хорошо проводить электрический ток, а свинцовый колокольчик приобретает звучание чистого серебра.

Важнейшее применение глубокого холода - сжижение газов. Каждый газ имеет свою критическую температуру. Пока температура его выше критической, никаким давлением нельзя превратить его в жидкость. При современном развитии холодильной техники стало возможным охлаждать газы намного ниже их критической температуры и превращать их в жидкость при невысоких давлениях. Это позволило дешевым способом получать многие нужные нам газы. Так, если постепенно подогревать жидкий воздух, то сначала из него выделяется азот, имеющий более низкую температуру кипения, а жидкий кислород остается в сосуде. Этот способ получения кислорода широко применяется в промышленности.
