Приложение № I - 3. Оформление надписей на корпусах и
парусах судов
1. Оформление номеров на парусах
Каждый номер состоит из семи знаков:
- первый знак - латинские буквы RUS,
- четыре следующих знака представляют собой однозначные цифры от нуля до девяти, составляющие регистрационный номер судна.
Цвет всего номера - черный. Размеры цифр и букв на парусах должны соответствовать требованиям таблицы № 3.1.
Таблица № 3.1
| Длина судна Lhm. | Высота букв и цифр мм. | Ширина букв и цифр мм. | Толщина линий мм. | Расстояние между соседними знаками мм. |
| До 3,5 | 230 | 150 | 30 | 45 |
| 3,5-8,5 | 300 | 200 | 40 | 50 |
| 8,5-11 | 375 | 250 | 50 | 75 |
| Более 11 | 450 | 300 | 60 | 90 |
^ 2. Места нанесения номеров на парусах
Номера должны быть расположены над линией, идущей под прямым углом к передней шкаторине, из точки, расположенной на 1/3 расстояния от фалового угла паруса до галсового угла по обеим сторонам паруса на различных высотах. С правого борта выше, чем с левого борта, на величину равную высоте букв и цифр.
^ 3. Оформление надписей на корпусах судов
Все надписи на корпусе судна делаются на русском языке и могут иметь перевод на английский язык буквами меньшего размера. Надписи должны располагаться на внешних (бортовых) поверхностях корпуса или надстройки (рубки) в местах, которые позволяли бы распознать их на расстоянии и не закрывались другими элементами корпуса судна, рангоутом и т.п. деталями.
Таблица № 3.3.
| Длина судна Lh , м. | Высота знаков не менее, мм | Толщина линий не менее, мм |
| До 5,5 | 150 | 15-20 |
| От 5,5 до 7 | 250 | 20-25 |
| От 7 до 12 | 300 | 35-40 |
| Более 12 | 400 | 40-45 |
Надписи на обоих бортах судна:
- название судна либо регистрационный номер должны наноситься на расстоянии % длины корпуса судна от форштевня, одной строкой.
Надписи на транце судна:
- название судна,
порт приписки (полное название), название клуба или базы-стоянки судна,
57
полный регистрационный номер.
Примечание: Для судов речных районов эксплуатации допускается высота знаков от 150 мм до 200 мм независимо от размеров судна, а толщина линий с указанием таблицы
№3.3.
58
Приложение № I - 4. Соответствие класса судна IV категории и разряда бассейна, допустимого для его
эксплуатации
| Разряд | Высота волны, м | Удаление от места | убежища (берега), |
| бассейна | | миль(км) | |
| Палубные суда | Беспалубные суда | ||
| 1 | 3 | 20(40) | Запрещено |
| 2 | 2 | 12(25) | Запрещено |
| -» j | 1,25 | 6(10) | 2,7(5) |
| 4 | 0,6 | 2,7(5) | 1,6(3) |
| 5 | 0,25 | 0,27(0,5) | 0,27(0,5) |
Примечание:
1) Для судов без навигационного оборудования, соответствующего требованиям Правил ГИМС - удаление от берега не более 2,7 миль (5км);
2) Высоты волн соответствуют среднестатистическим значениям, указанным в таблице Приложения № 1-5 Части I настоящих Правил.
59

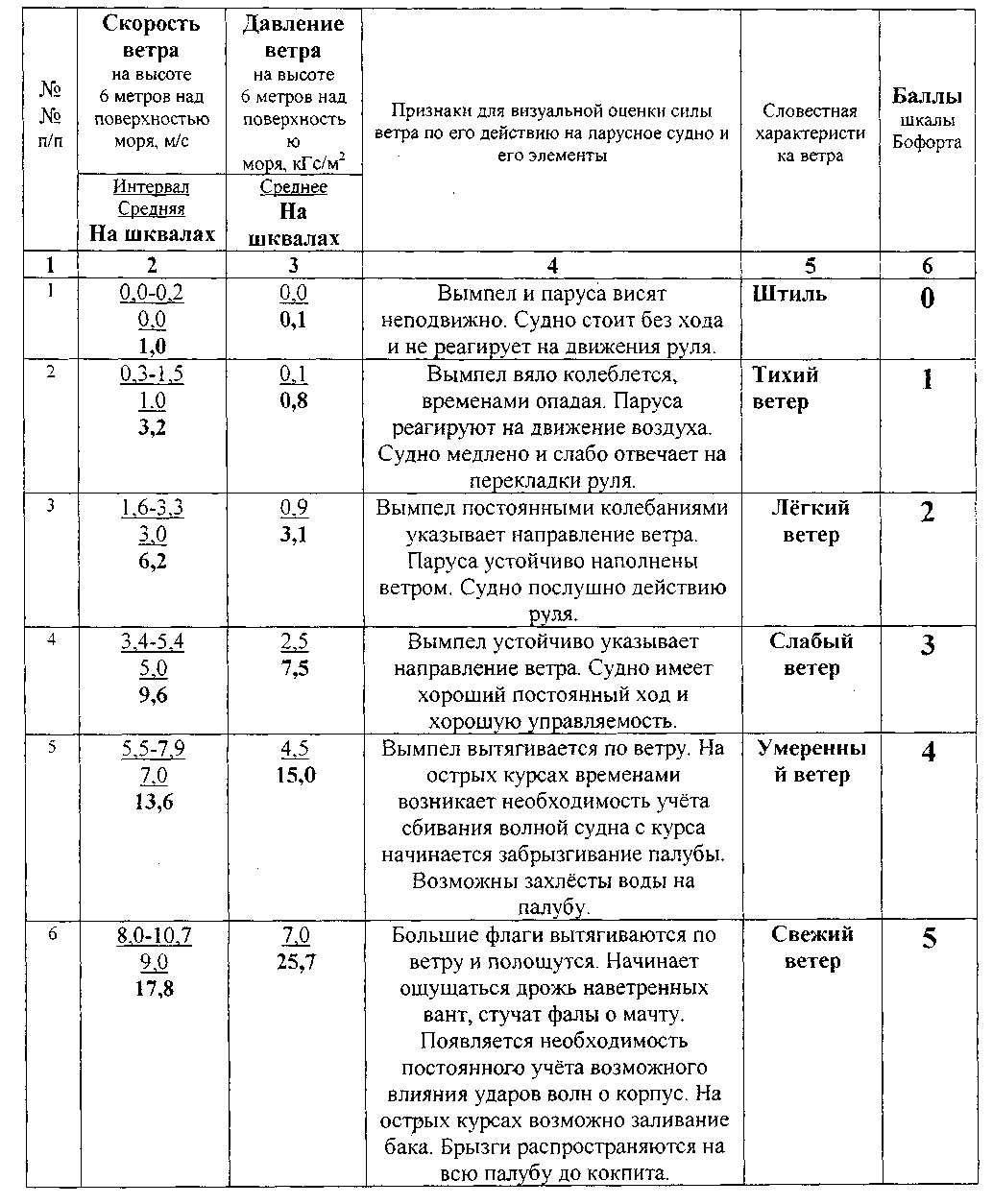

Приложение № I -5. Среднестатистические значения силы ветра и степени волнения водной поверхности, внешние визуальные признаки
60
61

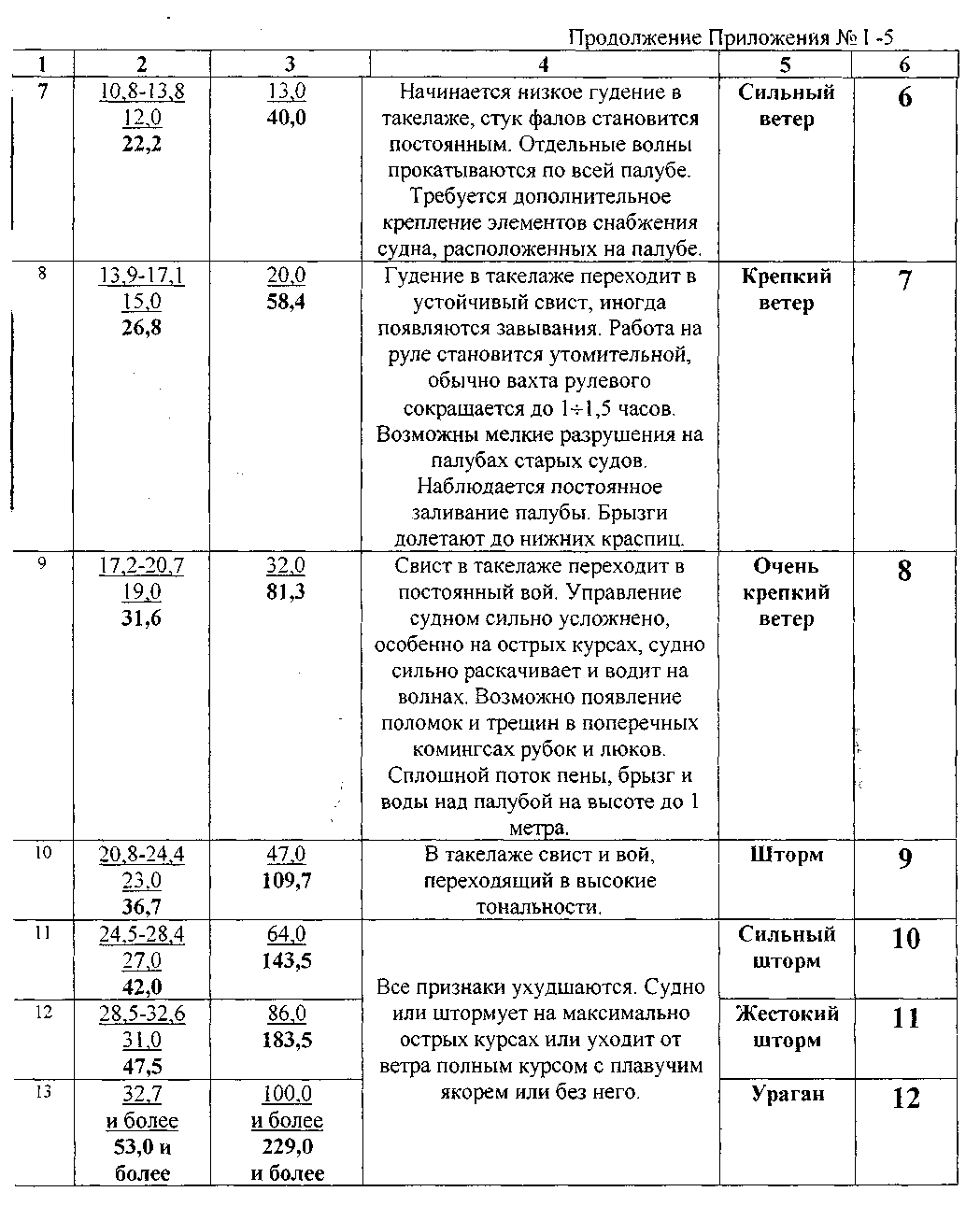

^ Продолжение Приложения № I -5
| № № п/п | Баллы шкалы Бофорта | Визуальные признаки | Баллы волнения | |
| Действие ветра на суше | Действие ветра на поверхность моря | |||
| | 6 | 7 | 8 | 9 |
| 1 | 0 | Движение воздуха совершенно не ощущается. Листья неподвижны. Дым поднимается вертиакльно или почти вертиакльно | Зеркально-гладкая поверхность воды | 0 |
| 2 | 1 | Ветер едва ощущается как легкое дуновение, и то лишь временами. Дым поднимается наклонно, указывая направление ветра. | На воде появляются пятна лёгкой ряби. | |
| 3 | 2 | Ветер ощущается как непрерывный легкий поток воздуха, слегка колеблются флаги. Приводится в движение флюгер. Начинают шелестеть листья. | Рябь: появляются небольшие ветровые волны. Небольшие чешуеобразные волны не опрокидываются и не образуют пены. | I |
| Короткие, хорошо выраженные волны. Гребни, опрокидываясь, образуют стекловидную пену. | II | |||
| 4 | 3 | Ветер развевает флаги. Дым вытягивается по ветру почти горизонтально. | ||
| Волны удлиненные, гребни опрокидываются чаще, белые барашки видны во многих местах. | III | |||
| 5 | 4 | Малые вымпела и флаги вытягиваются по ветру. | Хорошо развитые в длину, но не очень крупные волны. | IV |
| 6 | 5 | Вытягиваются и полощутся большие флаги. Ветер переносит легкие предметы. | Море все покрыто барашками. Начало образования крупной волны. Белые пенистые гребни занимают значительные площади. | V |
| Ум | ||||
| 7 | 6 | Начинают гудеть провода и снасти. Качаются толстые сучья деревьев, шумит лес, Высокая трава и посевы клонятся до земли. | Волны громоздятся, гребни срываются, пена ложится полосами по ветру. | VI |
| VIm | ||||
| 8 | 7 | Качаются стволы деревьев, гнутся большие ветви и сучья. Возникают затруднения в ходьбе против ветра. | ||
| 9 | 8 | Качаются большие деревья, ломаются тонкие ветви и сухие сучья. Движение против ветра требует больших усилий. Шум прибоя на побережье слышится на значительном расстоянии. | Волны становятся гороподобными с гребнями значительной длины. По краям гребней начинают взлетать брызги. Полосы пены ложатся тесными рядами по направлению ветра. Временами волны вызывают грохот. | VII |
| VIIm | ||||
62
Продолжение Приложения № I -5
| | 6 | 7 | 8 | 9 |
| 10 | 9 | Наблюдаются небольшие повреждения строений. Ветер срывает черепицу с крыш, ломает большие сучья деревьев, сдвигает с места легкие предметы. | Очень высокие горообразные волны с длинными обрушивающимися гребнями. Пена ложится по ветру широкими плотными полосами. Грохот волн становится сильным и подобен ударам. Поверхность моря от пены становится белой. Водяные брызги оказывают влияние на видимость, затрубняется дыхание. | VIII |
| VIIIm | ||||
| 11 | 10 | Наблюдаются разрушениялёгких сооружений, отдельные деревья могут быть сломаны. | Высота волн настолько велика, что суда временами скрываются из вида. Края волновых гребней повсюду разбиваются в тучи брызг. Море покрыто полосами пены. Ветер, срывая гребни, несёт пену и брызги, наполняющие воздух и значительно уменьшающие видимость и сильно затрудняющие дыхание. | IX |
| 12 | 11 | Ветер производит значительные разрушения. Ломает стволы деревьев | ||
| 13 | 12 | Ветер производит опустошительные разрушения. Деревья вырываются с корнем. |
