М.Ю. ПРУДНИКОВ

Научный руководитель – В.С. КОНСТАНТИНОВ¹

Московский инженерно-физический институт (государственный университет)

¹ФГУП НИИ НПО «ЛУЧ», Москва


Система автоматического регулирования

температуры на испытательном стендовом

комплексе «параметр»


Рассмотрена структура программно-аппаратного комплекса контроля параметров имитатора ТВС на испытательном стенде «Параметр». Спроектирована система регулирования температуры по ходу эксперимента.


На ФГУП НИИ НПО «Луч» существует стенд для испытания ТВС реакторов типа ВВЭР-1000 в режиме аварии. В ходе эксперимента на данной установке моделируются условия реальной аварии. Для нагрева стержней используются сердечники из нихромовой проволоки [1].

На начальный момент существовали две системы сбора и регистрации: стендовых параметров и параметров испытаний. Обе системы построены на основе устройств фирмы Advantech. На стенде используются АЦП PCL-818HG и 16-канальный релейный коммутатор PCLD-788. Регулирование нагрева осуществлялось ручным регулятором.

Объектом исследования стала система сбора и регистрации параметров испытаний. Ее структура приведена на рис. 1.

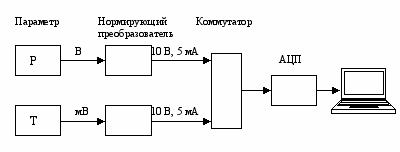

Рис. 1. Система сбора и регистрации параметров испытаний
стендового комплекса «Параметр»


Обработка информации с АЦП, устанавливаемого в слот PCI ПЭВМ, осуществляется при помощи программного комплекса Advantech Genie. Он позволяет производить считывание показаний датчиков, в случае необходимости производить градуировку и некоторую обработку, обеспечивает вывод на экран в числовом и графическом виде. На основе этой информации оператор вручную регулирует нагрев сердечников имитаторов твэлов.

В ходе изучения программного комплекса была выяснена возможность написания скриптов на языке Visual Basic. Имеется возможность управлять ходом испытания в зависимости от входных температурных параметров. В качестве регулятора был использован встроенный в среду Genie ПИД-регулятор.

Схема разработанной системы управления показана на рис. 2.

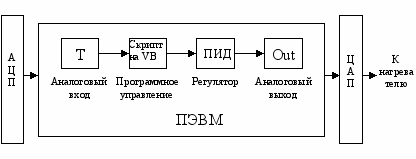

Рис. 2. Схема системы управления температурой


В качестве цифро-аналогового преобразователя используется та же плата PCL-818HG, на которой имеется аналоговый выход.

Полученная система управления обладает достаточной легкостью изменения программы регулирования температуры, а также большой гибкостью по отношении к стратегии эксперимента. Данная система управления обеспечивает легкость дальнейшей модернизации, введения систем управления другими параметрами эксперимента. Встроенные средства среды Genie позволяют стандартными средствами осуществлять обмен данными через сервер DDE с другими приложениями, составлять отчеты о ходе эксперимента.

На данный момент система находится на этапе внедрения.


Список литературы


1. Наливаев В.И. Разработка автоматизированной системы при испытании модельных ТВС типа ВВЭР на модернизированном стендовом комплексе «Параметр-М». ФГУП НИИ НПО «Луч», г. Подольск, 1999.
