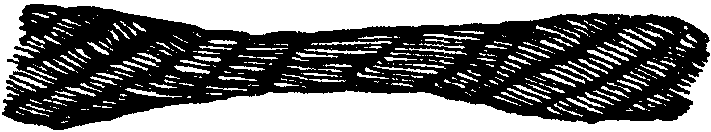

Рис. 7. Местное уменьшение диаметра каната

на месте разрушения органического сердечника

При наличии у каната поверхностного износа или коррозии проволок число обрывов как признак браковки должно быть уменьшено в соответствии с данными табл. 2.

Таблица 2

Нормы браковки каната в зависимости

от поверхностного износа или коррозии

─────────────────────────────────┬────────────────────────────────

Уменьшение диаметра проволок в │ Количество обрывов проволок,

результате поверхностного износа │% от норм, указанных в табл. 1

или коррозии, % │

─────────────────────────────────┼────────────────────────────────

10 │ 85

15 │ 75

20 │ 70

25 │ 60

30 и более │ 50

При уменьшении первоначального диаметра наружных проволок в результате износа (см. рис. 5, д) или коррозии (см. рис. 6, д) на 40% и более канат бракуется.

Определение износа или коррозии проволок по диаметру производится с помощью микрометра или иного инструмента, обеспечивающего аналогичную точность.

При меньшем, чем указано в табл. 1, числе обрывов проволок, а также при наличии поверхностного износа проволок без их обрыва канат может быть допущен к работе при условии тщательного наблюдения за его состоянием при периодических осмотрах с записью результатов в журнал осмотров и смены каната по достижении степени износа, указанной в табл. 2.

Если груз подвешен на двух канатах, то каждый бракуется в отдельности, причем допускается замена одного, более изношенного, каната.

4. Для оценки состояния внутренних проволок, т.е. для контроля потери металлической части поперечного сечения каната (потери внутреннего сечения), вызванной обрывами, механическим износом и коррозией проволок внутренних слоев прядей (рис. 8), канат необходимо подвергать дефектоскопии по всей его длине. При регистрации при помощи дефектоскопа потери сечения металла проволок, достигшей 17,5% и более, канат бракуется. Необходимость применения дефектоскопии стальных канатов определяют согласно требованиям нормативной документации в зависимости от типа и назначения крана.

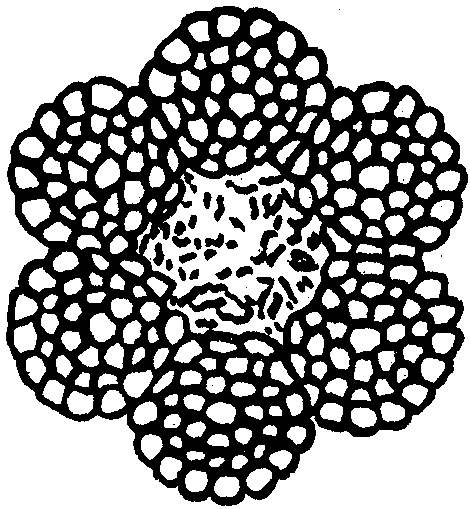

Рис. 8. Уменьшение площади поперечного сечения проволок

(интенсивная внутренняя коррозия)

5. При обнаружении в канате одной или нескольких оборванных прядей канат к дальнейшей работе не допускается.

6. Волнистость каната характеризуется шагом и направлением ее спирали (рис. 9). При совпадении направлений спирали волнистости и свивки каната и равенстве шагов спирали волнистости

и свивки каната

канат бракуется при

, где

- диаметр спирали волнистости,

- номинальный диаметр каната.

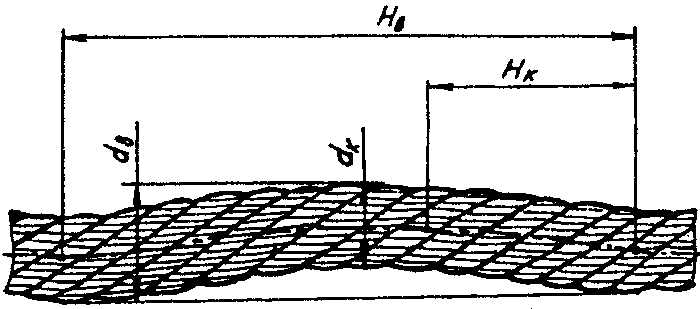

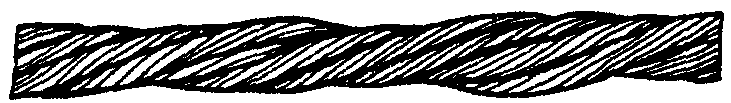

Рис. 9. Волнистость каната (объяснение в тексте)

При несовпадении направлений спирали волнистости и свивки каната и неравенстве шагов спирали волнистости и свивки каната или совпадении одного из параметров канат подлежит браковке при

. Длина рассматриваемого отрезка каната не должна превышать

.

7. Канаты не должны допускаться к дальнейшей работе при обнаружении: корзинообразной деформации (рис. 10); выдавливания сердечника (рис. 11); выдавливания или расслоения прядей (рис. 12); местного увеличения диаметра каната (рис. 13); местного уменьшения диаметра каната (см. рис. 7); раздавленных участков (рис. 14); перекручиваний (рис. 15); заломов (рис. 16); перегибов (рис. 17); повреждений в результате температурных воздействий или электрического дугового разряда.

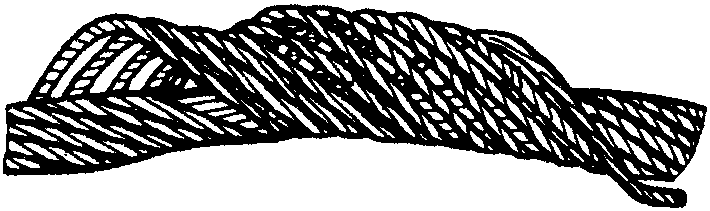

Рис. 10. Корзинообразная деформация

Рис. 11. Выдавливание сердечника

б

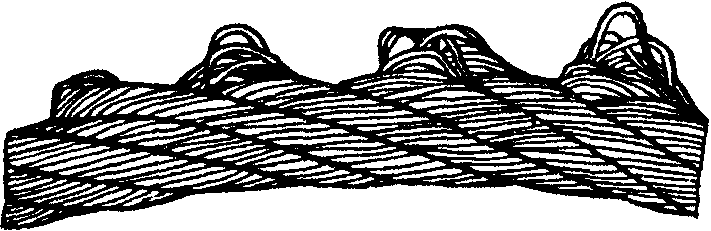

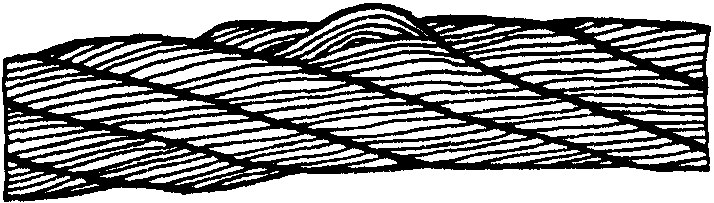

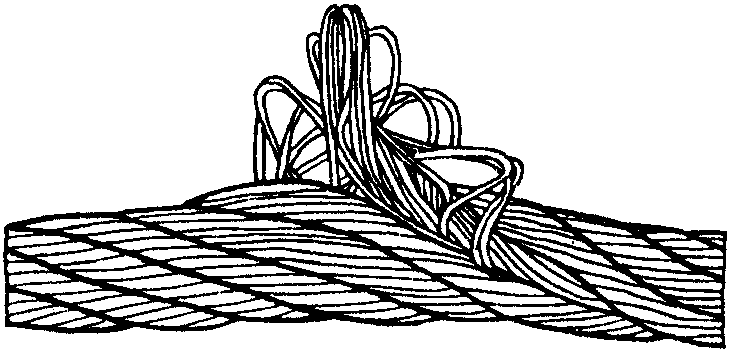

Рис. 12. Выдавливание проволок пряди:

а - в одной пряди; б - в нескольких прядях

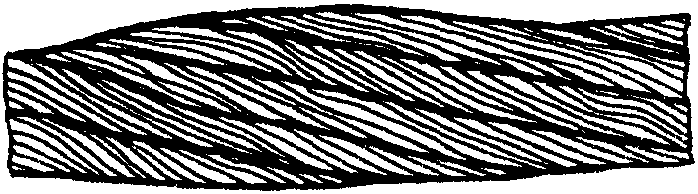

Рис. 13. Местное увеличение диаметра каната

Рис. 14. Раздавливание каната

Рис. 15. Перекручивание каната

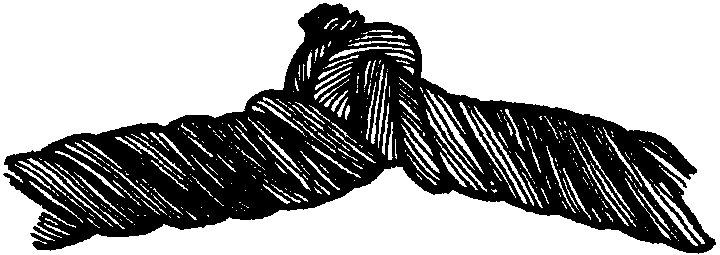

Рис. 16. Залом каната

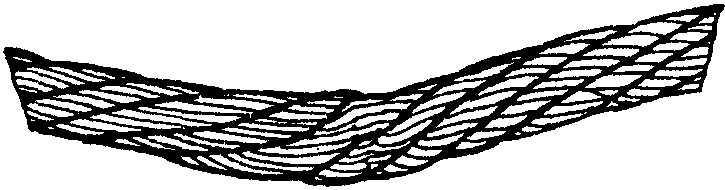

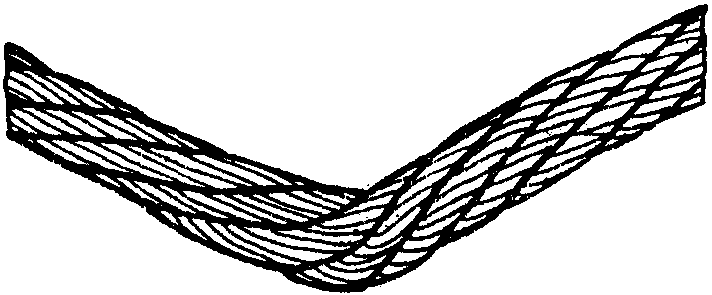

Рис. 17. Перегиб каната

Приложение 14

ПРЕДЕЛЬНЫЕ НОРМЫ БРАКОВКИ

ЭЛЕМЕНТОВ ГРУЗОПОДЪЕМНЫХ МАШИН

───────────────┬──────────────────────────────────────────────────

Элементы │ Дефекты, при наличии которых

│ элемент выбраковывается

───────────────┼──────────────────────────────────────────────────

Ходовые колеса │1. Трещины любых размеров

кранов и │2. Выработка поверхности реборды до 50% от

тележек │ первоначальной толщины

│3. Выработка поверхности катания, уменьшающая

│ первоначальный диаметр колеса на 2%

│4. Разность диаметров колес, связанных между

│ собой кинематически, более 0,5% <*>

───────────────┼──────────────────────────────────────────────────

Блоки │1. Износ ручья блока более 40% от первоначального

│ радиуса ручья

───────────────┼──────────────────────────────────────────────────

Барабаны │1. Трещины любых размеров

│2. Износ ручья барабана по профилю более 2 мм

───────────────┼──────────────────────────────────────────────────

Крюки │1. Трещины и надрывы на поверхности

│2. Износ зева более 10% от первоначальной высоты

│ вертикального сечения крюка

───────────────┼──────────────────────────────────────────────────

Шкивы │1. Трещины и обломы, выходящие на рабочие и

тормозные │ посадочные поверхности

│2. Износ рабочей поверхности обода более 25% от

│ первоначальной толщины

───────────────┼──────────────────────────────────────────────────

Накладки │1. Трещины и обломы, подходящие к отверстиям

тормозные │ под заклепки

│2. Износ тормозной накладки по толщине до

│ появления головок заклепок или более 50% от

│ первоначальной толщины

--------------------------------

<*> Для механизмов с центральным приводом.

Приложение 15

НОРМЫ БРАКОВКИ

ГРУЗОЗАХВАТНЫХ ПРИСПОСОБЛЕНИЙ

Браковка грузозахватных приспособлений, находящихся в эксплуатации, должна производиться по инструкции, разработанной специализированной организацией и определяющей порядок и методы осмотра и браковочные показатели.

При отсутствии у владельца инструкции браковка элементов канатных и цепных стропов производится в соответствии с рекомендациями, приведенными в настоящем приложении.

Канатный строп подлежит браковке, если число видимых обрывов наружных проволок каната превышает указанное в таблице.

───────────────────┬──────────────────────────────────────────────

Стропы из канатов │ Число видимых обрывов проволок на участке

двойной свивки │ канатного стропа длиной

├───────────────┬──────────────┬───────────────

│ 3d │ 6d │ 30d

├───────────────┼──────────────┼───────────────

│ 4 │ 6 │ 16

Примечание. d - диаметр каната, мм.

Цепной строп подлежит браковке при удлинении звена цепи более 3% от первоначального размера (рис. 1) и при уменьшении диаметра сечения звена цепи вследствие износа более 10% (рис. 2).

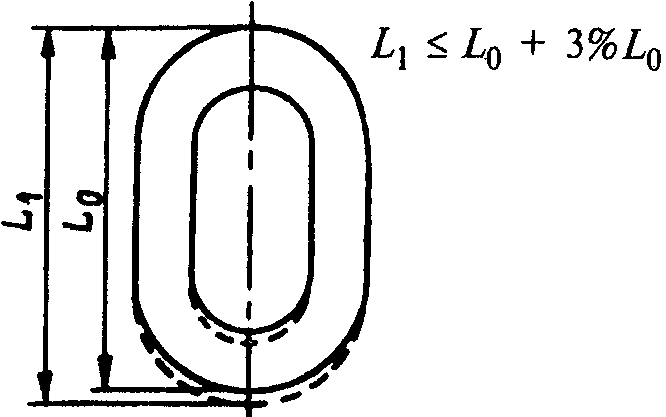

Рис. 1. Увеличение звена цепи:

- первоначальная длина звена, мм;

- увеличенная длина звена, мм

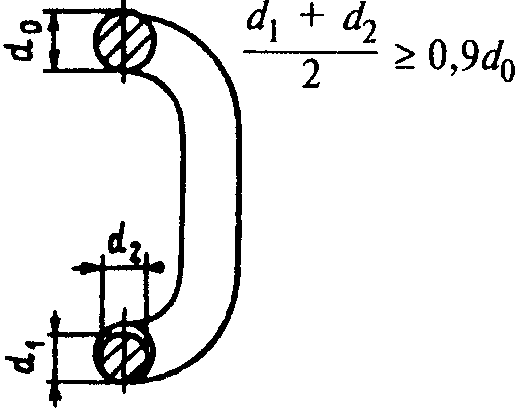

Рис. 2. Уменьшение диаметра сечения звена цепи:

- первоначальный диаметр, мм;

- фактические диаметры сечения звена,

измеряемые во взаимно перпендикулярных направлениях, мм

Приложение 16

ФОРМА УДОСТОВЕРЕНИЯ О ПРОВЕРКЕ

ЗНАНИЙ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА

(крановщиков, их помощников, слесарей,

электромонтеров, наладчиков приборов

безопасности и стропальщиков)

Стр. 1

┌─────────┐

│ │ __________________________

│ │ (личная подпись)

│ Фото │

│ │ Выдано "__" ______ 200_ г.

│ │

└─────────┘

печать

учебного

заведения

УДОСТОВЕРЕНИЕ N _____

Стр. 2

Выдано ____________________________________________________________________

(фамилия, имя, отчество)

в том, что он "__" _______ 200_ г. окончил ________________________________

___________________________________________________________________________

(наименование, номер и место нахождения

___________________________________________________________________________

учебного заведения)

по профессии ______________________________________________________________

___________________________________________________________________________

Стр. 3

Решением экзаменационной комиссии

___________________________________________________________________________

(фамилия, имя, отчество)

присвоена квалификация ____________________________________________________

___________________________________________________________________________

допускается к обслуживанию ________________________________________________

___________________________________________________________________________

(тип крана)

Стр. 4

Основание: протокол экзаменационной комиссии

N ______ от "__" _______ 200_ г.

Председатель экзаменационной комиссии _____________________________________

(подпись)

Инспектор госгортехнадзора ________________________________________________

(штамп и подпись инспектора)

Директор учебного заведения _______________________________________________

(подпись)

Примечание. Удостоверение издается в твердой обложке на листах формата

110 x 80 мм.

Стр. 5

(вкладыш)

К УДОСТОВЕРЕНИЮ N _____

Повторная проверка знаний проведена

Протокол N __________

от "__" _____ 200_ г.

Председатель комиссии

_____________________

(подпись)

Стр. 6

За какое нарушение изъят Учитывается и хранится

ТАЛОН N 1 службой охраны труда

____________________________ л ТАЛОН N 1

____________________________ и

____________________________ н к удостоверению N _____________

____________________________ и владельца _____________________

____________________________ я _______________________________

(должность лица,

____________________________ о нарушившего правила и нормы

изъявшего талон) т безопасности труда

р (производственную инструкцию)

"___" ____________ 200___ г. е при ___________________________

_______________ з _______________________________

(подпись) а _______________________________

Стр. 7

Талон изымается при л _______________________________

нарушении владельцем и _______________________________

удостоверения правил и норм н _______________________________

безопасности труда и _______________________________

я _______________________________

_______________________________

о (должность лица,

т _______________________________

р изъявшего талон)

е

з _______________

а (подпись)

Стр. 8

За какое нарушение изъят Учитывается и хранится

ТАЛОН N 2 службой охраны труда

____________________________ л ТАЛОН N 2

____________________________ и

____________________________ н к удостоверению N _____________

____________________________ и владельца _____________________

____________________________ я _______________________________

(должность лица,

____________________________ о нарушившего правила и нормы

изъявшего талон) т безопасности труда

р (производственную инструкцию)

"___" ____________ 200___ г. е при ___________________________

________________ з _______________________________

(подпись) а _______________________________

Стр. 9

Талон изымается при л _______________________________

нарушении владельцем и _______________________________

удостоверения правил и норм н _______________________________

безопасности труда. После и _______________________________

трехкратного нарушения я _______________________________

владелец лишается _______________________________

удостоверения о (должность лица,

с отстранением его т _______________________________

от обслуживания объекта и р изъявшего талон)

с правом сдачи экзамена е

по истечении 3 мес з _______________

а (подпись)

Приложение 17

ФОРМА ВАХТЕННОГО ЖУРНАЛА КРАНОВЩИКА

Дата ______________________________________________________________________

Смена _____________________________________________________________________

Крановщик _________________________________________________________________

Результаты осмотра крана:

───┬─────────────────────────────────┬──────────┬──────────────────────────

N │ Наименование узла, механизма, │Результаты│ Фамилия, инициалы

п/п│ прибора безопасности │ проверки │ и должность работника,

│ │ │устранившего неисправность

───┼─────────────────────────────────┼──────────┼──────────────────────────

1 │Металлоконструкции: │ │

│ стрела │ │

│ опорная рама │ │

│ поворотная рама │ │

2 │Опорно-поворотное устройство │ │

3 │Механизмы: │ │

│ главного подъема │ │

│ вспомогательного подъема │ │

│ поворота │ │

│ подъема стрелы │ │

│ телескопирования │ │

│ другие │ │

4 │Канаты: │ │

│ грузовой │ │

│ стреловой │ │

│ оттяжки стрелы │ │

5 │Крюк и крюковая подвеска │ │

6 │Система управления: │ │

│ электрическая │ │

│ гидравлическая │ │

│ пневматическая │ │

7 │Электрооборудование │ │

8 │Гидрооборудование │ │

9 │Приборы и устройства безопасности│ │

10 │Освещение, отопление, кондиционер│ │

11 │Прочие замечания, выявленные при │ │

│работе │ │

Смену принял ______________________________________________________________

(фамилия, инициалы и подпись крановщика)

Смену сдал ________________________________________________________________

(фамилия, инициалы и подпись крановщика)

Результаты осмотра крана специалистами:

___________________________________________________________________________

___________________________________________________________________________

Инженерно-технический работник, ответственный за содержание грузоподъемных

кранов в исправном состоянии ______________________________________________

___________________________________________________________________________

Приложение 18

РЕКОМЕНДУЕМАЯ ЗНАКОВАЯ СИГНАЛИЗАЦИЯ

ПРИ ПЕРЕМЕЩЕНИИ ГРУЗОВ КРАНАМИ <*>

--------------------------------

<*> Рекомендуемая форма стропальщика: жилет и каска - желтого цвета, рубашка - голубого, повязка - красного.

────────────────────┬───────────────────────┬──────────────────────────────

Операция │ Рисунок │ Сигнал

────────────────────┴───────────────────────┴──────────────────────────────

Поднять груз или Прерывистое движение рукой

крюк вверх на уровне пояса, ладонь

обращена вверх, рука согнута в

локте

Опустить груз или Прерывистое движение рукой вниз

крюк перед грудью, ладонь обращена

вниз, рука согнута в локте

Передвинуть кран Движение вытянутой рукой,

(мост) ладонь обращена в сторону

требуемого движения

Передвинуть тележку Движение рукой, согнутой в

локте, ладонь обращена в

сторону требуемого движения

тележки

Повернуть стрелу Движение рукой, согнутой в

локте, ладонь обращена в

сторону требуемого движения

стрелы

Поднять стрелу Движение вверх вытянутой

рукой, предварительно

опущенной до вертикального

положения, ладонь раскрыта

Опустить стрелу Движение вниз вытянутой рукой,

предварительно поднятой до

вертикального положения, ладонь

раскрыта

Стоп (прекратить Резкое движение рукой вправо и

подъем или влево на уровне пояса, ладонь

передвижение) обращена вниз

Осторожно Кисти рук обращены ладонями

(применяется перед одна к другой на небольшом

подачей какого-либо расстоянии, руки при этом

из перечисленных подняты вверх

выше сигналов при

необходимости

незначительного

перемещения)

Приложение 19

ФОРМА НАРЯДА-ДОПУСКА

НА ПРОИЗВОДСТВО РАБОТ КРАНОМ ВБЛИЗИ

ВОЗДУШНОЙ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ

_________________________

(наименование предприятия

_________________________

и ведомства)

НАРЯД-ДОПУСК N _____

Наряд выдается на производство работ на расстоянии менее 30 м от крайнего

провода линии электропередачи напряжением более 42 В

1. Крановщику _____________________________________________________________

(фамилия, инициалы)

__________________________________________________________________________

(тип крана, регистрационный номер)

2. Выделенного для работы ________________________________________________

(организация, выделившая кран)

3. На участке ____________________________________________________________

(организация, которой выдан кран, место

__________________________________________________________________________

производства работ, строительная площадка, склад, цех)

4. Напряжение линии электропередачи ______________________________________

5. Условия работы ________________________________________________________

(необходимость снятия напряжения с линии

__________________________________________________________________________

электропередачи, наименьшее допускаемое при работе крана

__________________________________________________________________________

расстояние по горизонтали от крайнего провода до ближайших частей

__________________________________________________________________________

крана, способ перемещения груза и другие меры безопасности)

6. Условия передвижения крана ____________________________________________

(положение стрелы

__________________________________________________________________________

и другие меры безопасности)

7. Начало работы ___ ч ___ мин "__" _______ 200_ г.

8. Конец работы ____ ч ___ мин "__" _______ 200_ г.

9. Ответственный за безопасное производство работ ________________________

__________________________________________________________________________

(должность, фамилия, инициалы,

__________________________________________________________________________

дата и номер приказа о назначении)

10. Стропальщик __________________________________________________________

(фамилия, инициалы)

__________________________________________________________________________

(номер удостоверения, дата последней проверки знаний)

11. Разрешение на работу крана в охранной зоне ___________________________

__________________________________________________________________________

(организация, выдавшая разрешение, номер и дата разрешения)

12. Наряд выдал главный инженер (энергетик) ______________________________

__________________________________________________________________________

(организация, подпись)

13. Необходимые меры безопасности, указанные в п. 5, выполнены ___________

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________

Лицо, ответственное за безопасное производство работ _____________________

_________________________ "__" ________ 200_ г.

(подпись)

14. Инструктаж получил крановщик _________________________________________

(подпись)

"__" ________ 200_ г.

Примечания. 1. Наряд выписывается в двух экземплярах: первый выдается крановщику, второй хранится у производителя работ.

2. Пункт 11 заполняется в случае работы крана в охранной зоне линии электропередачи.

3. К воздушным линиям электропередачи относятся также ответвления от них.

4. Работы вблизи линии электропередачи выполняются в присутствии и под руководством лица, ответственного за безопасное производство работ кранами.

Blog

Содержание
