АКТ-СЕРТИФИКАТ

от "_____" _________ 199 г.

Мною, специалистом ________________________________________________________________

(наименование организации)

__________________________________________________________________________________

(ФИО)

в присутствии ______________________________________________________________________

(должность, организация, ФИО)

__________________________________________________________________________________

проведено периодическое техническое освидетельствование лифта

рег. N __________________ по адресу: _________________________________________________

Владелец лифта: ____________________________________________________________________

При этом установлено:


#G0

NN



Изложение выявленных нарушений и пункт нормативного документа































































ПРЕДЛОЖЕНИЯ

по устранению нарушений


#G0

NN


Содержание предложений



Срок выполнения



































































































Результаты технического освидетельствования


а) Лифт находится в ______ исправном состоянии, ______ обеспечивающем его безопасную работу;


б) Эксплуатация лифта _____ соответствует "Правилам устройства и безопасной эксплуатации лифтов".


Подписи:

Специалист ______________ / _______________ /


Присутствующие лица ______________ / _______________ /


Данный акт хранить, в паспорте лифта до срока следующего освидетельствования.


Приложение Г

Формулы для определения способности КВШ


#G0

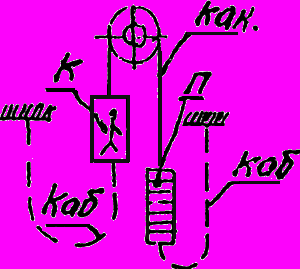

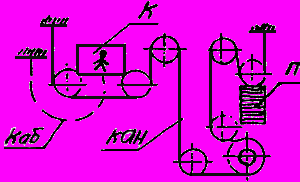

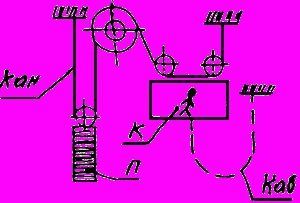

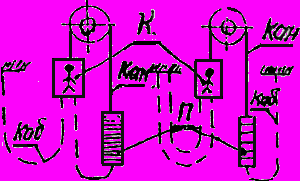

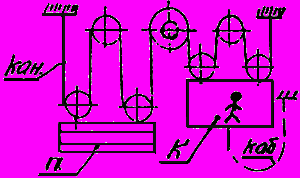

Кинематическая схема


тяговый коэффициент

()



тяговая способность

() масса кабины


1

2

3








=












=
































______________

Условные обозначения приведены в приложении Б, графа 3.












































канат тяговый


кабель подвесной


КВШ,



кабина



цепь компенсирующая

блок



противовес

______________

Условные обозначения приведены в приложении Б, графа 3.




Приложение Д

Определение масс элементов лифта


Исходные данные:


#G01

Высота подъема (м)

Нп


2

Количество тяговых канатов


п

3

Масса 1 п.м. каната (кг/м)




4

Масса 1 п.м. подвесного кабеля, (кг/м)









5

Цена деления индикатора динамометра (кг/дел)




6

Показания индикатора динамометра при равновесии системы "кабина-противовес" (дел)




7

Показания индикатора динамометра при взвешивании противовеса (дел)






Примечание: Массы 1 п.м. лифтовых кабелей и тяговых канатов указаны в приложениях И, К, высота подъема (Нп) принимается по паспорту лифта.





Приложение Е

Формулы для расчета масс элементов лифта


Суммарная масса тяговых канатов:


(кг)


Суммарная масса подвесных кабелей:


(кг)


Нагрузка на буфер противовеса при уравновешивании системы "кабина-противовес" (кг)


Масса противовеса: (кг)


Приложение Ж

Формула для определения проектной величины массы противовеса


проектная масса противовеса , где


- допускаемый коэффициент уравновешивания кабины с противовесом.


1 Для лифтов ЭМИЗ г/п 350 и 240 кг до 9 эт. = 0,5+0,35


2 Для лифтов КМЗ г/п 350 и 240 кг до 12 эт., а также для пассажирских лифтов г/п 320 кг, = 0,71 м/сек = 0,5+0,4


3 Для остальных лифтов = 0,5


Приложение И

Масса лифтового кабеля


#G0

Марка кабеля



Число жил


Масса кабеля 1 п.м.

(кг)



КПРЛШ


6



0,164

КПВЛ



12



0,354





18



0,392





24


0,517




КПВЛЭ


6



0,231



12



0,456





18



0,493





24



0,634





Приложение К

Масса тяговых канатов


#G0

Диаметр каната (кг)



Расчетная масса 1 п.м. каната (кг)


9,9



0,369

10,5


0,386

12


0,530

12,5


0,568

13


0,598

14


0,719

15


0,853

16


0,997



Приложение Л

Комплект приборов и приспособлений


#G0

NN



Наименования инструмента, приборов



ГОСТ, чертеж


1


Линейка металлическая 300 мм



ГОСТ 427-75

2

Комплект гаечных ключей с размером зева от 10 до 36 мм


ГОСТ 2839-71

3

Штангельциркуль




4

Приспособления для переброски каната ограничителя скорости




5

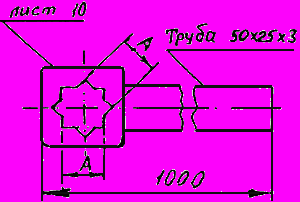

Рычаг специальный А=43,5 или А=48,5 мм






6

Динамометр ДОСМ-3


ГОСТ 9500-75

7

Пластина опорная


стальной лист 5х150х150

8

Чугунные грузы или набор гирь 5-6 класса точности


Допуск на массу груза ±1,5 кг

ГОСТ 7328-82
