2.2 Заходи захисту тільки від прямого дотику

2.2.1 Основна ізоляція струмоведучих частин

Основна ізоляція призначена для запобігання будь-якому контакту із струмоведучими частинами.

Струмоведучі частини повинні бути повністю покриті ізоляцією, яка може бути усунена тільки шляхом руйнування.
Ізоляція струмоведучих частин електрообладнання повинна відповідати стандартам або технічним умовам на це електрообладнання.

2.2.2 Огорожі або оболонки

Огорожі і оболонки призначені для запобігання будь-якому контакту із струмоведучими частинами.

2.2.2.1 У разі застосування огорож або оболонок як заходу захисту від прямого дотику струмоведучі частини повинні бути вміщені в оболонки або розташовані за огорожами, якими забезпечується ступінь захисту принаймні ІРХХВ або ІР2Х за ГОСТ 14254, окрім випадків, коли більші отвори (щілини) потрібні для заміни частин електрообладнання (певні типи патронів, роз'ємних пристроїв, плавких запобіжників) або необхідні для забезпечення нормальної роботи електрообладнання.

У зазначених випадках отвори (щілини) повинні бути малими настільки, наскільки це дозволяє заміна частин електрообладнання або забезпечення його нормальної роботи. Крім того, повинні бути вжиті всі можливі заходи для запобігання ненавмисному дотику до струмоведучих частин людей і домашніх тварин та забезпечено, наскільки це можливо, щоб люди були попереджені про можливість дотику до струмоведучих частин через отвори (щілини) і небезпеку навмисного дотику.

Легкодоступні горизонтальні зовнішні поверхні огорож і оболонок повинні забезпечувати ступінь захисту принаймні IPXXD або ІР4Х за ГОСТ 14254.
Огорожі і оболонки повинні бути надійно закріплені, а також мати достатню міцність для забезпечення необхідного довготривалого захисту і надійного відокремлення струмоведучих частин у нормальних умовах роботи електрообладнання з врахуванням можливих зовнішніх впливів у процесі експлуатації.
Зняття огорожі або розкриття оболонки чи її частини повинно бути можливим тільки:

за допомогою ключа чи спеціального інструмента або
після вимкнення живлення струмоведучих частин, що розташовані за огорожею чи вміщені в оболонку, вмикання якого можливе тільки після заміни або відновлення огорожі чи оболонки, або
якщо для запобігання контакту із струмоведучими частинами установлена проміжна огорожа, яка забезпечує ступінь захисту принаймні ІРХХВ або ІР2Х за ГОСТ 14254 і може бути знята тільки за допомогою ключа чи спеціального інструмента.

2.2.2.5 Якщо за огорожею або оболонкою знаходиться електрообладнання, яке може зберігати електричний заряд після вимкнення цього електрообладнання від джерела живлення (наприклад, конденсатори), для запобігання небезпечному дотику до нього повинен бути виконаний попереджувальний напис. Конденсатори з невеликою ємністю, наприклад, ті, що використовуються для гашення дуги, затримки спрацювання реле тощо, не вважаються такими, що зберігають небезпечний електричний заряд після вимкнення живлення.

Примітка. Дотик не вважається небезпечним, якщо статична напруга на електрообладнанні після вимкнення живлення знижується за час до 5 с до величини, яка
менша 120 В.

2.2.3 Бар'єри

Бар'єри призначені для запобігання випадковому контакту з провідними частинами, які знаходяться під напругою, але не виключають можливості дотику до цих частин у разі навмисного подолання (обходу) бар'єрів (див. також 2.1.7).

2.2.3.1 Бар'єри повинні перешкоджати:

ненавмисному наближенню до струмоведучих частин;
ненавмисному дотику до струмоведучих частин у процесі експлуатації електрообладнання.

2.2.3.2 Бар'єри можуть бути зняті без використання ключа або інструмента, але вони повинні бути закріплені так, щоб їх неможливо було усунути ненавмисно.

2.2.4 Розміщення поза зоною досяжності

Захист шляхом розміщення поза зоною досяжності призначений для запобігання ненавмисному дотику до струмоведучих частин (див. також 2.1.7).

2.2.4.1 У разі вживання заходу захисту шляхом розміщення поза зоною досяжності частини з різними потенціалами, що є доступними одночасному дотику, не можуть бути розміщені всередині зони досяжності, розміри якої наведені на рисунку 2.1.

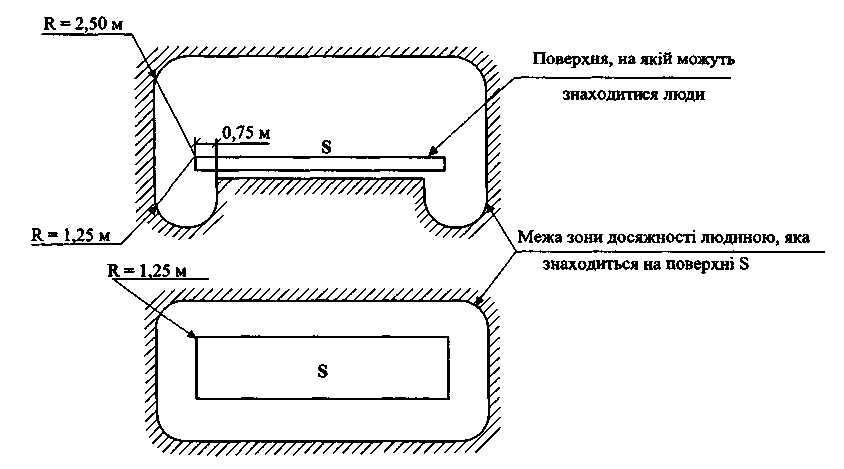

Рисунок 2.1 – Зона досяжності

Примітка. Вважається, що одночасний дотик є неможливим у всіх випадках, коли частини знаходяться на відстані більше 2,5м одна від одної.

2.2.4.2 Якщо простір, де звичайно знаходяться люди, обмежений в горизонтальному напрямку перешкодою, наприклад поручнем або сіткою, що забезпечує ступінь захисту менше ІРХХВ або ІР2Х за ГОСТ 14254, межа зони досяжності повинна визначатися, починаючи від цієї перешкоди.

У вертикальному напрямку розмір зони досяжності становить 2,5 м і при цьому не враховуються ніякі проміжні перешкоди, що забезпечують ступінь захисту менше ІРХХВ або ІР2Х за ГОСТ 14254.

Примітка. Зазначені в 2.2.4.1 і 2.2.4.2 габарити зони досяжності запобігають безпосередньому дотику до струмоведучих частин голими руками без врахування предметів, які можуть знаходитися у руках людини, наприклад, інструменту, драбин тощо.

2.2.4.3 У місцях, де звичайно переносяться громіздкі і довгі провідні предмети, відстані, що зазначені в 2.2.4.1 та 2.2.4.2, повинні бути збільшені з врахуванням розмірів цих предметів.
