2.2 Меры защиты только от прямого прикосновения 2.2.1 Основная изоляция токоведущих частей


Основная изоляция предназначена для предотвращения какого-либо контакта с токоведущими частями.
  1. Токоведущие части должны быть полностью покрыты изоляцией, которая может быть устранена только путем разрушения.
  2. Изоляция токоведущих частей электрооборудования должна соответствовать стандартам или техническим условиям на это электрооборудование.

2.2.2 Ограждения или оболочки

Ограждения или оболочки предназначены для предотвращения какого-либо контакта с токоведущими частями.

2.2.2.1 При применении ограждений или оболочек в качестве меры защиты от прямого прикосновения токоведущие части должны быть помещены в оболочки или расположены за ограждениями, которыми обеспечивается степень защиты по меньшей мере IPXXB или IP2X по ГОСТ 14254, кроме случаев, когда большие отверстия (щели) нужны для замены частей электрооборудования (определенные виды патронов, разъемных устройств, плавких предохранителей) или необходимы для обеспечения нормальной работы электрооборудования.

В указанных случаях отверстия (щели) должны быть малыми настолько, насколько это позволяет замена частей электрооборудования или обеспечение его нормальной работы. Кроме того, должны быть приняты все возможные меры для предотвращения непреднамеренного прикосновения к токоведущим частям людей и животных и обеспечено, насколько это возможно, чтобы люди были предупреждены о возможности прикосновения к токоведущим частям через отверстия (щели) и опасности преднамеренного прикосновения.
  1. Легкодоступные горизонтальные внешние поверхности ограждений и оболочек должны обеспечивать степень защиты по меньшей мере IPXXD или IP4X по ГОСТ 14254.
  2. Ограждения и оболочки должны быть надежно закреплены, а также иметь достаточную прочность для обеспечения долговременной защиты и надежного отделения токоведущих частей в нормальных условиях работы электрооборудования с учётом возможных внешних влияний в процессе эксплуатации.

2.2.2.4 Снятие ограждений или раскрытие оболочки или её части должно быть возможным только:
  • при помощи ключа или специального инструмента либо
  • после отключения питания токоведущих частей, расположенных за ограждением или помещенных в оболочке, включение которого возможно только после замены или восстановления ограждения либо оболочки, или
  • если для предотвращения контакта с токоведущими частями установлено промежуточное ограждение, которое обеспечивает степень защиты по меньшей мере IPXXB или IP2X по ГОСТ 14254 и может быть снято только с помощью ключа или специального инструмента.

2.2.5 Если за ограждением или оболочкой находится электрооборудование, которое может сохранять опасный электрический заряд после отключения этого электрооборудования от источника питания (например, конденсаторы), для предотвращения прикосновения к нему должна быть выполнена предупреждающая надпись. Конденсаторы с небольшой емкостью, например, используемые для гашения дуги, задержки срабатывания реле и т.д., не считаются такими, которые сохраняют опасный электрический заряд после отключения питания.

Примечание. Прикосновения не считаются опасными, если статическое напряжение на электрооборудовании после отключения питания за время до 5с снижается до величины, меньшей 120 В.

2.2.3 Барьеры


Барьеры предназначены для предотвращения случайного контакта с проводящими частями, находящимися под напряжением, но не исключают возможности прикосновения к этим частям при преднамеренном преодолении (обходе) барьеров (см. также 2.1.7).

2.2.3.1 Барьеры должны препятствовать:
  • непреднамеренному приближению к токоведущим частям;
  • непреднамеренному прикосновению к токоведущим частям в процессе эксплуатации электрооборудования.

2.2.3.2 Барьеры могут быть сняты без использования ключа или инструмента, но они должны быть закреплены таким образом, чтобы их невозможно было устранить непреднамеренно.

2.2.4 Размещение вне зоны досягаемости


Защита путем размещения вне зоны досягаемости предназначена для предотвращения непреднамеренного прикосновения к токоведущим частям (см. также 2.1.7).

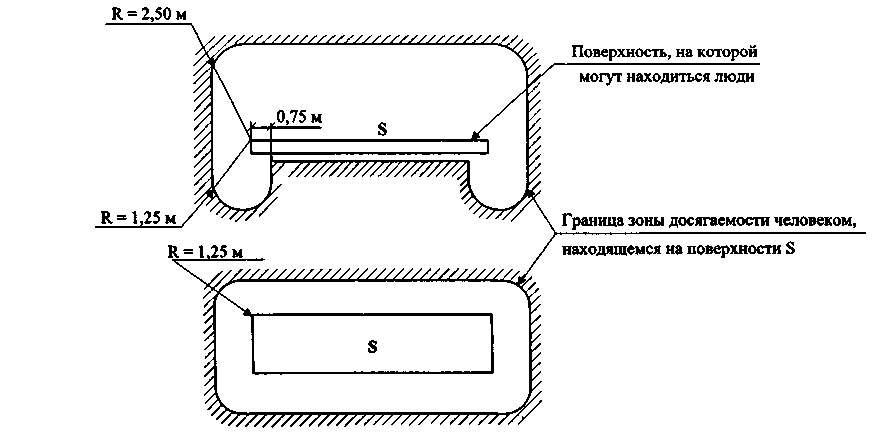

2.2.4.1 В случае применения меры защиты путем размещения вне зоны досягаемости части с разными потенциалами, являющиеся доступными одновременному прикосновению, не могут быть расположены внутри зоны досягаемости, размеры которой приведены на рисунке 2.1.



Рисунок 2.1 – Зона досягаемости

Примечание. Считается, что одновременное прикосновение является невозможным во всех случаях, когда части находятся на расстоянии больше 2,5 м одна от другой.

2.2.4.2 Если пространство, где находятся люди, ограничено в горизонтальном направлении препятствием, например, поручнем или сеткой, которое обеспечивает степень защиты менее IPXXB или IP2X по ГОСТ 14254, граница зоны досягаемости должна определяться, начиная от этого препятствия.

В вертикальном направлении размер зоны досягаемости составляет 2,5 м и при этом не учитываются никакие промежуточные препятствия, обеспечивающие степень защиты меньше IPXXB или IP2X по ГОСТ 14254.

Примечание. Указанные в 2.2.4.1 и 2.2.4.2 габариты зоны досягаемости обеспечивают предотвращение непосредственного прикосновения к токоведущим частям голыми руками без учета предметов, которые могут находиться в руках человека, например, инструмента, лестниц и т.п.

2.2.4.3 В местах, где обычно переносятся громоздкие и длинные проводящие предметы, расстояния, указанные в 2.2.4.1 и 2.2.4.2, должны быть увеличены с учетом размеров этих предметов.
