Продолжение таблицы 6
Предельная растяжимость бетона
| Осадка конуса бетонной смеси, | Максимальный размер крупного заполнителя, | Предельная растяжимость бетона l i m 10 5 при классе бетона по прочности на сжатие | ||||||
| см | мм | В20 | В22,5 | В25 | В27,5 | В30 | В35 | В40 |
| До 4 | 40 80 120 | 5,0 4,5 4,2 | 5,3 4,8 4,5 | 5,5 5,0 4,7 | 5,8 5,3 5,0 | 6,0 5,5 5,2 | 6,5 6,0 5,7 | 7,0 6,5 6,2 |
| 4 - 8 | 40 80 120 | 5,5 5,0 4,7 | 5,8 5,3 5,0 | 6,0 5,5 5,2 | 6,3 5,8 5,5 | 6,5 6,0 5,7 | 7,0 6,5 6,2 | 7,5 7,0 6,7 |
| Свыше 8 | 40 80 120 | 7,0 6,2 5,8 | 7,2 6,4 6,0 | 7,4 6,6 6,2 | 7,6 6,8 6,5 | 7,7 7,0 6,7 | 8,0 7,5 7,0 | 8,5 7,8 7,5 |
Таблица 7
Коэффициент ( t )
| Возраст бетона, | ( t ) при классе бетона по прочности на сжатие в возрасте 180 суток | |||||
| сут | В5 | В7,5 | В10 | В12,5 | В15 | В17,5 |
| 3 7 14 28 45 90 180 и больше | 0,94 0,95 0,96 0,97 0,98 0,99 1,00 | 0,89 0,90 0,92 0,95 0,97 0,99 1,00 | 0,84 0,86 0,89 0,93 0,95 0,98 1,00 | 0,80 0,83 0,89 0,91 0,94 0,98 1,00 | 0,76 0,80 0,84 0,90 0,93 0,98 1,00 | 0,74 0,78 0,82 0,89 0,92 0,98 1,00 |
Продолжение таблицы 7
Коэффициент ( t )
| Возраст бетона, | ( t ) при классе бетона по прочности на сжатие в возрасте 180 суток | ||||||
| сут | В20 | В22,5 | B25 | B27,5 | B30 | B35 | B40 |
| 3 7 14 28 45 90 180 и больше | 0,71 0,76 0,81 0,88 0,92 0,98 1,00 | 0,69 0,74 0,80 0,87 0,92 0,98 1,00 | 0,66 0,73 0,79 0,87 0,92 0,98 1,00 | 0,64 0,72 0,78 0,86 0,91 0,98 1,00 | 0,63 0,71 0,78 0,86 0,91 0,98 1,00 | 0,61 0,70 0,77 0,86 0,91 0,98 1,00 | 0,60 0,70 0,77 0,86 0,91 0,98 1,00 |
Таблица 8
Расчетные значения сдвиговых характеристик бетонной кладки
по строительным швам
| | Сооружения с секционной разрезкой на блоки | Сооружения со столбчатой разрезкой на блоки | ||||
| Характеристика сдвига | Вибрированный бетон класса | Укатанный бетон класса | Вибрированный бетон класса | |||
| | B5B17,5 | B20B40 | B5B17,5 | B20B30 | B5B17,5 | B20B40 |
| Коэффициент трения- -зацепления tg | 1,1 | 1,2 | 1,0 | 1,1 | 1,0 | 1,1 |
| Сцепление С, МПа | 0,3 | 0,4 | 0,2 | 0,3 | 0,1 | 0,2 |
Примечания - Обеспеченность расчетных значений сдвиговых характеристик
принята равной 90 % .
Приложение В
Рекомендуемое
Области рационального применения добавок
для бетонов гидротехнических сооружений
Таблица
| | Наименование добавок | ||||
| Части массивных сооружений или конструкций | Пласти- фици- рую- щего действия | Воз- духо- вов- лека- ющего действия | Пласти- фициру-юще-во- влекаю- щего действия | Замед- ляю- ще- го действия | |
| | ЛСТ | С-3 | ЛХД, СДО, СНВ(СВЭК) | ПФЛХ | СП |
| 1. Бетон и железобетон гидро- технических сооружений - частей, расположенных в зоне переменного горизонта воды а) в особо суровых климатических условиях б) в суровых климатических условиях в) в умеренных климатических условиях - частей, постоянно находящихся под водой - надводных частей, эпизоди- чески омываемых водой - частей внутренних зон 2. Бетон водоводов и других конструкций, испытывющих растяги- вающие напряжения 3. Кавитационностойкие и износостойкие бетоны | + + + + + | | + + + + + + + | + + + + + | ( + ) ( + ) ( + ) ( + ) ( + ) ( + ) ( + ) |
См. продолжение таблицы
Продолжение таблицы
| | Наименование добавок | ||||
| Части массивных | Комплексного действия | Уско- ряющего действия | Микро- напол- нитель | ||
| сооружений или конструкций | ЛСТ+ ЛХД или ЛСТ+СДО или ЛСТ+СНВ (СВЭК) | С-3+ЛХД или С-3+СДО или С-3+СНВ (СВЭК) С-3+ПВЛХ | ХК | зола уноса | ми- кро- крем- незем |
| 1. Бетон и железобетон гидро- технических сооружений - частей, расположенных в зоне переменного горизонта воды а) в особо суровых климатических условиях б) в суровых климатических условиях в) в умеренных климатических условиях - частей, постоянно находящихся под водой - надводных частей, эпизоди- чески омываемых водой - частей внутренних зон 2. Бетон водоводов и других конструкций, испытывющих растяги- вающие напряжения 3. Кавитационностойкие и износостойкие бетоны | + + + + + + + + | | ( + ) ( + ) ( + ) ( + ) ( + ) ( + ) | + + | + |
Примечание - Знак + означает целесообразность введения добавки;
добавка может быть использована только после соответствующего технико-экономического обоснования;
( + ) добавка может быть использована только как регулятор сроков схватывания в сочетании с другой добавкой, обеспечивающей комплекс требований, предъявляемых к бетону в каждом конкретном случае;
добавка используется либо в обычной, либо в повышенной дозировке.
Приложение Г
Рекомендуемое

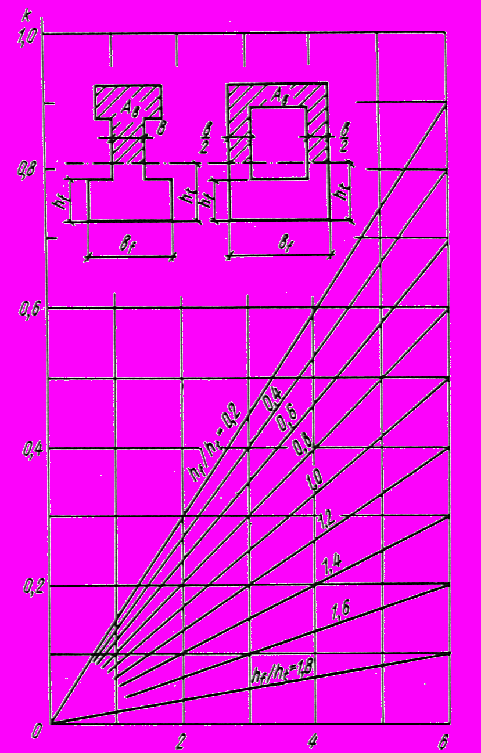

Номограмма для определения коэффициента қ для расчета
прочности бетонных элементов таврового, двутаврового и
коробчатого сечений
Приложение Д
Рекомендуемое

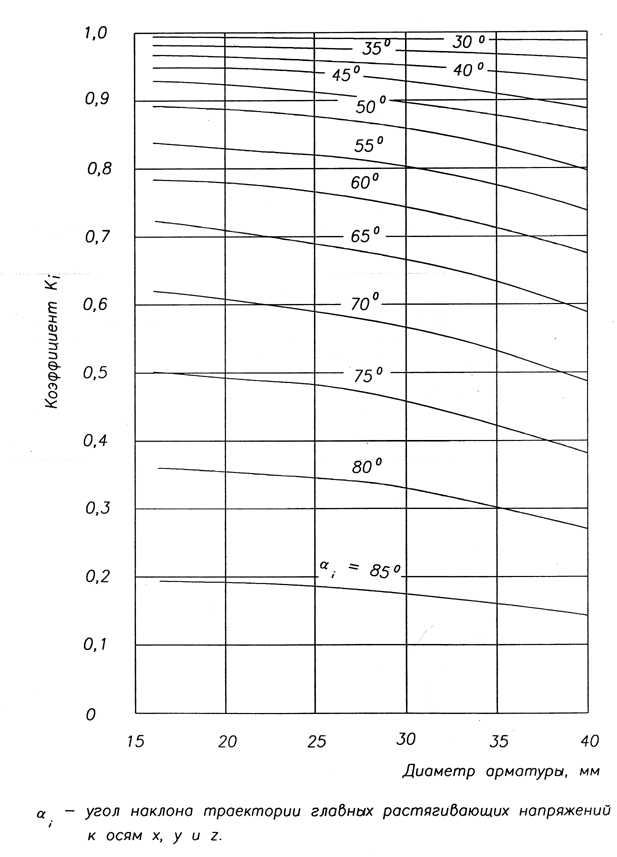

Номограмма для определения коэффициента Кi для расчета прочности железобетонных элементов по главным растягивающим напряжениям
Приложение Е
Рекомендуемое
Номограмма для определения коэффициента жесткости
нетрещиностойких участков элементов прямоугольного сечения
рассчитываемых по раскрытию трещин
, (1)
, (2)где
- момент инерции сечения элемента с высотой УДК__________ ОКС 93.160
__________ _________
Код продукции
Ключевые слова: бетонные и железобетонные конструкции гидротехнических
сооружений, проектирование, расчеты.
Рукводитель организации-разработчика
ОАО «ВНИИГ им. Б.Е. Веденеева»
Наименование организации
Генеральный директор Е.Н. Беллендир
Должность личная подпись инициалы, фамилия
Руководители разработки
Помощник генерального директора А.П. Пак
Должность личная подпись инициалы, фамилия
Главыный научный сотрудник В.Б. Судаков
Должность личная подпись инициалы, фамилия
Исполнители
Заведующий отделом, к.т.н. С.М. Гинзбург
Должность личная подпись инициалыф. Фамилия
Главный научный сотрудник А.А. Храпков
Должность личная подпись инициалы, фамилия
Ведущий научный сотрудник. М.С. Ламкин
Должность личная подпись инициалы, фамилия
