РАДИОТЕХНИКА
Система автоматизации управления
радиочастотным спектром
А.Р. Гатаулина (ГКРЧ РУз), У.М. Азимов, А.А. Кадыров (ГУП «UNICON.UZ»)
В статье рассмотрены вопросы автоматизации управления радиочастотным спектром. Приведен краткий обзор нескольких программных продуктов, предназначенных для автоматизации управления радиочастотным спектром.
Мақолада радичастота спектрини бошқаришни автоматлаштириш масалалари кўриб чиқилган. Радиочастота спектрини автоматик бошқаришга мўлжалланган бир қанча дастурий маҳсулотлар хақида қисқача маълумот келтирилган.
In this article the issues of spectrum management automation are considered. An overview and analysis of several software products intended to automate the spectrum management.
Согласно Закону Республики Узбекистан «О радиочастотном спектре» Радиочастотный спектр (РЧС) – совокупность радиочастот в условно принятом ниже трех тысяч гигагерц интервале. РЧС является ограниченным природным ресурсом и его следует использовать рационально, эффективно и экономно. Следовательно, необходимо управлять использованием РЧС. Термин «управление использованием РЧС» используется для описания различных административных и технических процедур, которые должны гарантировать возможность такой работы радиостанций различных радиослужб, при которой в любой момент времени они не создают помех работе других радиостанций и не испытывают помех со стороны других РЭС (радиоэлектронных средств) [1].
Чтобы иметь эффективную радиосвязь, страна должна обладать эффективной системой управления использованием спектра. Для эффективного управления РЧС необходимо автоматизировать систему управления использованием спектра применением информационных технологий. С этой целью созданы автоматизированные системы управления использованием радиочастотного спектра (АСУ РЧС). АСУ РЧС представляет собой комплекс специализированных программных продуктов позволяющих автоматизировать процесс управлением РЧС.
АСУ РЧС обеспечивает решение следующих задач:
создание интегрированной базы данных радиочастотных присвоений (РЧП) и расчётов ЭМС;
создание интегрированной базы данных результатов радиомониторинга и сопоставление заявленных и измеренных характеристик РЭС;
создание интегрированной базы данных административной и технической информации о пользователях РЧС и РЭС;
автоматизация работ по планированию РЧС, техническому надзору и радиомониторингу;
автоматизация рабочих процессов по обработке заявок на РЧП и рассмотрению жалоб на помехи;
автоматизация процессов управления средствами радиоконтроля для обеспечения оперативного радиомониторинга состояния РЧС на большой территории;
получение обобщенной информации о загруженности РЧС для планирования его использования;
автоматизация работ по международной координации.

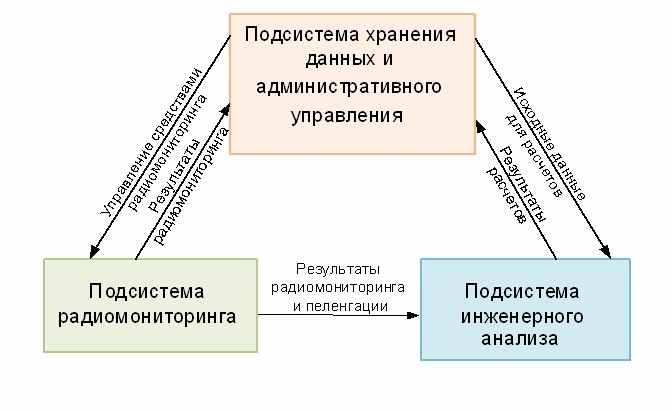

Рис. 1 Структура АСУ РЧС.
АСУ РЧС проектируется и строится на основе современных технологических платформ, топологий и архитектур информационных систем, обеспечивающих высокую степень автоматизации, быстродействия, безопасности, надежности, целостности и сохранности информации.
АСУ РЧС строится по модульному принципу и состоит из трех взаимосвязанных между собой подсистем:
Подсистемы хранения данных и административного управления (ПХД и АУ);
Подсистемы инженерного анализа (ПИА);
Подсистемы радиомониторинга (ПРМ);
Для автоматизации управлением РЧС также необходим Геоинформационная система (ГИС), для произведения расчетов и отображения картографической информации, имеющий различные типы цифровых картографических данных. В зависимости от производителя программные продукты АСУ РЧС используют различные ГИС [4].
Существуют несколько разработчиков таких специализированных программ АСУ РЧС со своими пакетами различных программных продуктов, такие как BDT ITU, LS Telcom, ATDI, Transfinite Systems Ltd и т.д. Из них наиболее популярными являются программные продукты ATDI и LS Telcom.
Подсистемы хранения данных и административного управления.
Основная функция Подсистемы хранения данных и административного управления (ПХД и АУ) - административное управление РЧС в соответствии с положениями Рекомендации МСЭ-Р SM.1370 "Руководящие принципы проектирования современных автоматизированных систем управления спектром". Она состоит из (рис 2):
Сервер базы данных (система управления базой данных);
Сервер хранения данных.

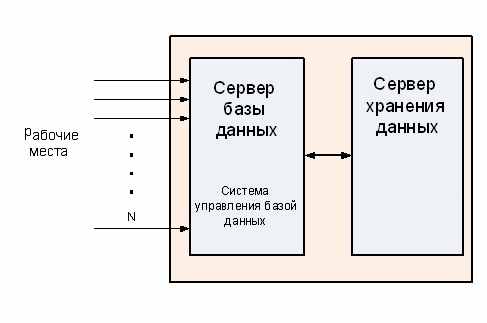

Рис. 2 Структура ПХД и АУ
ПХД и АУ обеспечивает возможность:
планирования спектра;
управления выдачей разрешений;
международного уведомления и координации.
Кроме выше указанного, программные продукты ПХД и АУ обеспечивают возможность реализации:
управления рабочими потоками, технологическими процессами предприятия, управление настройками, необходимыми конкретному должностному лицу для выполнения его служебных задач и статусами конкретных пользователей, автоматический переход процессов из одного состояния в другое;
системы автоматического учета расчетов за оказание услуг по обеспечению эксплуатационной готовности РЧС (оформление счетов по действующим тарифам, учет оплаты счетов), учет выданных пользователям РЧС лицензий, сроки их действия, оформление и учет выданных разрешительных документов, расчет платы за использование РЧС;
улучшения управления процессом планового технического надзора за параметрами излучений РЭС;
автоматизированную обработку жалоб на помехи.
ПХД и АУ имеет интерфейс для обмена данными с Подсистемой инженерного анализа и Подсистемой радиомониторинга.
К программным комплексам ПХД и АУ можно отнести несколько программных продуктов.
МСЭ разработала эффективный, автоматизированный технический административный инструмент для управления РЧС в развивающихся странах под названием SMS4DC (Система управления Спектра для Развивающихся стран). SMS4DC - практический, дружественный инструмент, который является усовершенствованным программным продуктом МСЭ WinBASMS [6].
Компания ATDI предлагает широкий спектр программных продуктов, в числе которых можно привести программу ICS manager. ICS manager выполняет функцию ПХД и АУ в соответствии с руководящими принципами МСЭ-Р SM 1370 [2]. ICS manager является системой, способной хранить в иерархически упорядоченном виде все данные, связанные с управлением спектром.
Программный продукт LS Telcom – является расширяемой системой, учитывает соответствующие рекомендации МСЭ и другие национальные и международные рекомендации. Модуль Spectrum Managment & Regulation предназначен для автоматизированного управления спектром. Система управления РЧС SPECTRA основана на центральной базе данных управления спектром SPECTRAplus_db и включает программные модули SPECTRAplus, SPECTRAplan, SPECTRAweb и SPECTRAemc, тем самым охватывая все фундаментальные административные и технические аспекты управления спектром [5].

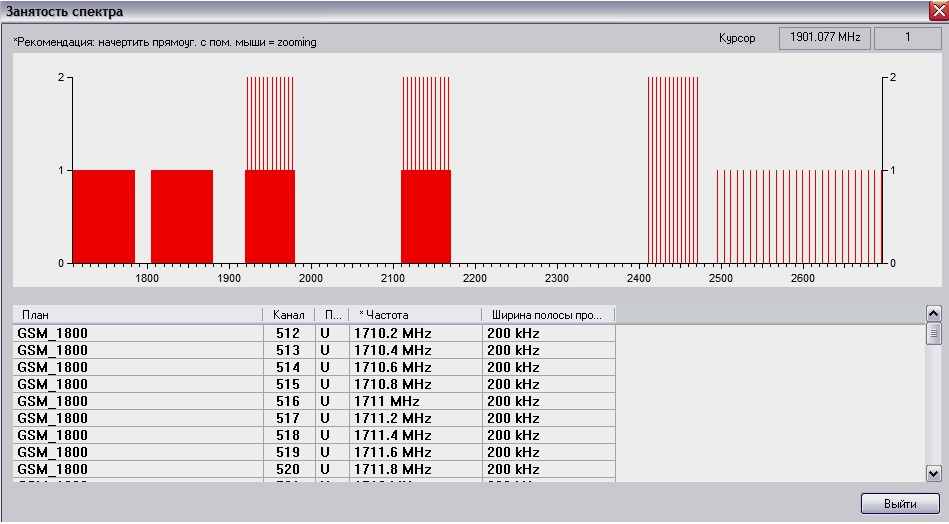

Рис. 3 План использования радиочастот гражданскими пользователями
Подсистема инженерного анализа.
Основная функция подсистемы инженерного анализа - это расчет покрытия радиосетей с учетом рельефа и занятости местности, расчет межсетевой и внутрисетевой ЭМС.

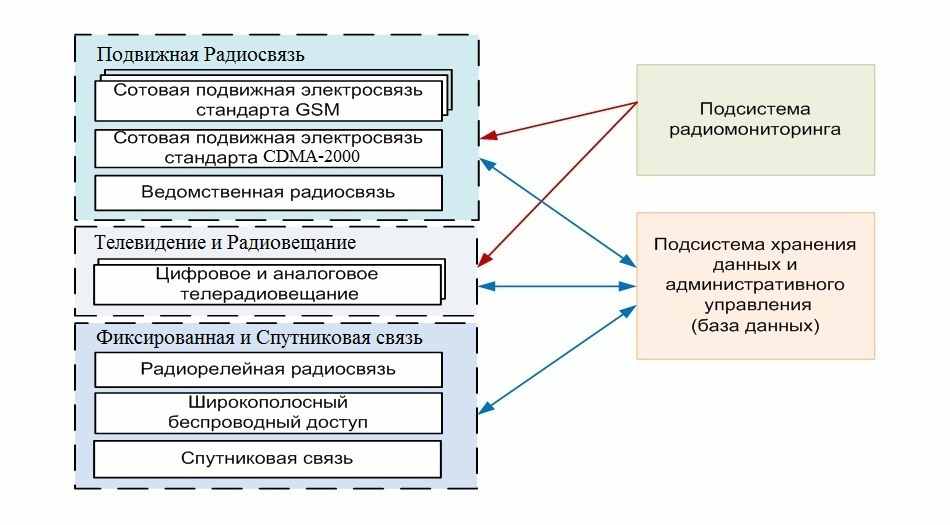

Рис. 4 Структура подсистема инженерного анализа
Программное обеспечение данной подсистемы позволяет проводить:
расчет радиопокрытия;
расчет внутри и межсетевой ЭМС;
анализ результатов радиомониторинга;
частотно-территориальное планирование сетей радиосвязи различных стандартов;
анализ трафика.
Программное обеспечение ПИА позволяет проводить расчеты для радиосетей:
цифрового и аналогового теле- и радиовещания;
цифровой и профессиональной аналоговой радиосвязи;
сотовой подвижной электросвязи;
радиорелейной связи;
широкополосного беспроводного доступа;
сетей многопозиционного пеленгования;
сетей абонентского радиодоступа.
В качестве примеров программных комплексов ПИА можно привести несколько программных продуктов.
Программный продукт ATDI ICS telecom обеспечивает функции ПИА. Все функции ICS telecom опираются на расчёт покрытия приёмо-передающих устройств с учётом рельефа и морфологии местности. ICS telecom также позволяет проектировать и брать в расчёт любой тип современных сетей беспроводной связи [3]. Программный продукт ICS telecom способен к управлению сотнями тысяч передатчиков и их покрытия в рамках одного проекта. Он базируется на графическом интерфейсе как для одного пользователя, так и для групп выполняющих работы по планированию сетей.
Программный продукт LS Telcom имеет несколько специализированных модулей, которые обеспечивают функцию ПИА.
Модуль Broadcast & Mobile TV предназначены для частотно-территориального планирования сетей мобильного телевидения, гибридных и сетей теле-радиовещания, расчет максимального охвата территории с требуемым качеством передачи информации и ЭМС с существующими радиотехническими средствами.
Модуль Mobile & Transmission предлагается операторам, системным интеграторам и производителям оборудования для планирования, расширения и оптимизации фиксированных сетей передачи данных.
Подсистема радиомониторинга.

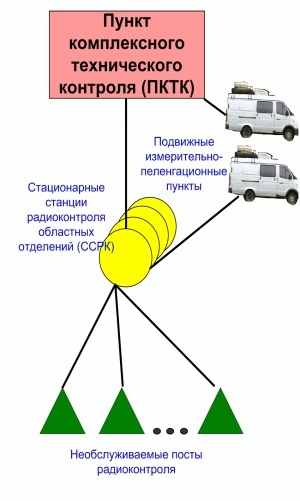

Рис. 5 Структура подсистемы радиомониторинга.
Подсистема радиомониторинга позволяет:
автоматизированный сбор, обработка и хранение результатов радиомониторинга, предоставление информации радиоконтроля в ПХД и АУ и ПИА;
автоматизированное выполнение радиомониторинга, измерений параметров излучений РЭС вне зоны радиодоступности стационарных радиоконтрольных пунктов, поиск источников помех и несанкционированных излучений, автоматизированная передача результатов пеленгования на стационарные Пункты комплексного и технического контроля (ПКТК) и Стационарные станции радиоконтроля областных отделений (ССРК);
автоматизированный сбор, обработка, хранение результатов радиомониторинга с необслуживаемых постов радиоконтроля, подвижного измерительно-пеленгационного пункта и передача данных на ПКТК;
автоматический радиомониторинг работы РЭС, поиск нелегальных источников излучения в зоне радиодоступности поста и автоматизированная передача результатов мониторинга на ССРК областных отделений.
К системам ПРМ можно отнести систему для мониторинга и управления частотным ресурсом R&S ARGUS-IT компании Rohde & Schwarz. Система R&S ARGUS-IT, представляет собой решение задач измерений и анализа, относящихся к управлению частотным спектром и его мониторингу. Система R&S ARGUS-IT является модульной, наращиваемой и модернизируемой. Ядром системы R&S ARGUS-IT является набор антенн для подлежащего мониторингу диапазона частот, подключенный к приемнику или анализатору спектра через коммутатор выбора антенн. Все аппаратное обеспечение управляется системным контроллером (персональный компьютер или ноутбук), на котором работает программное обеспечение мониторинга R&S ARGUS. Получаемые в результате этого измерительные станции могут быть стационарными, перевозимыми или мобильными. Благодаря гибкости системы R&S ARGUS-IT, мобильные или перевозимые станции могут быть оснащены таким же программным обеспечением, как и стационарные.
Вывод. АСУ РЧС не должна ограничиваться учетом выданных лицензий и сложными инженерными вычислениями, а должна позволять разработку, реализацию и поддержку практически всех действий по управлению использованием РЧС, включая хранение отчетности, прогноз и финансовое управление.
Литература
- Сборник законодательных и нормативных актов по использованию радиочастотного спектра. ГУП «UNICON.UZ». Т: 2008 г.
- ICS Manager. Система управления спектром. Справочное руководство. ATDI: 2002 г.
- ICS Telecom: основные функции. Учебное Пособие. ATDI: 2011 г.
- Автоматизированная система управления использованием радиочастотного спектра «e.by/id».
- LS Telcom Spectrum Management Systems «com.com /en/index.php?rub_id=188».
- SMS4DC Version 3.0 - Spectrum Management System for Developing Countries Edition 2009 «nt/ITU-D/tech /spectrum_management/SMS4DC.php».
