Маршруты эвакуации зрителей из зрительных залов


Распределение зрителей по направлениям движения с зрительских мест n в рядах m к выходам из зала следует принимать согласно схемам приведённым на рисунке Ж1 (а, б).



Рисунок Ж.1 - Маршрутизация движения людских потоков при эвакуации из зрительных залов


а – с боковыми (продольными) проходами; б - с поперечным проходом

Распределение людей после выхода из зала на участки «неограниченной» ширины (вестибюли, фойе и т.п.) следует определять согласно схемам, приведённым на рисунке Ж2.

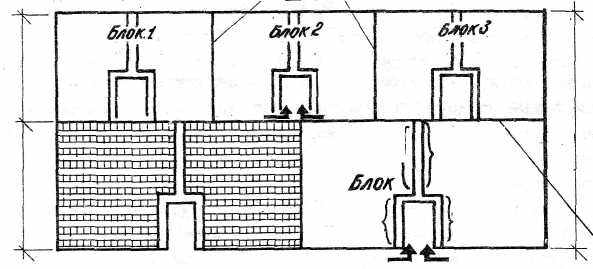

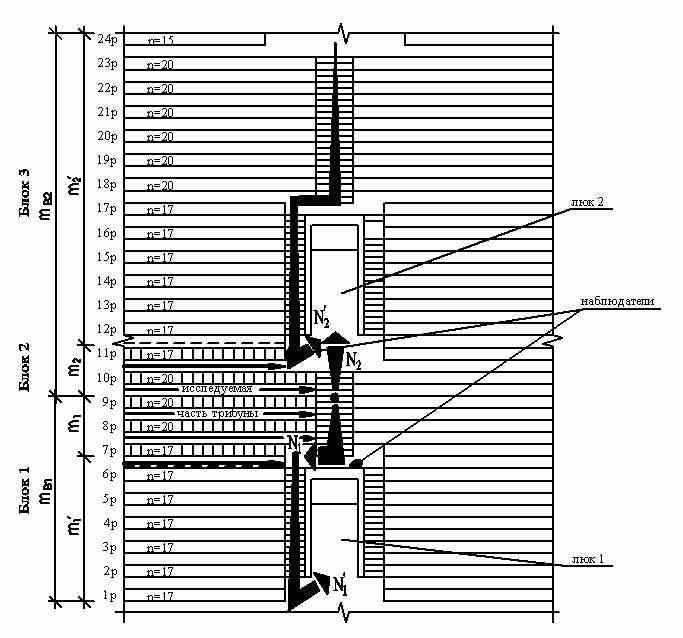

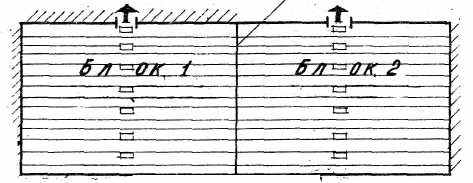

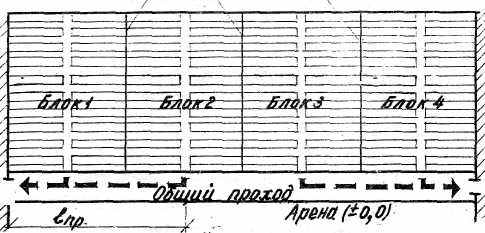

Рисунок Ж 2 Схемы разделения мест на блоки на трибунах спортивно-зрелищных и универсальных залов при расположении люков:

а – без разделения трибун на уровни; б – на двух уровнях; в – при эвакуации в общий горизонтальный проход на уровне арены, г – при эвакуации вверх через дверной проём или на горизонтальный участок.


Ж5.2 Количество рядов, из которых зрители имеют возможность эвакуироваться (рисунок Ж 5.2а) вниз (m1= 0,6 m) или вверх (m2= 0,4 m) при их общем количестве m.

Ж5.3 Ряды зрительских мест на трибунах, эвакуация с которых может происходить через люки, размещённые на двух уровнях (рисунок Ж 5.2б), следует разделять на две самостоятельные части ограждениями высотой не менее 0,7м, не мешающими видимости. Эвакуация людей из рядов каждой части производится раздельно: рядов верхнего уровня mв (от пола уровня до последнего ряда трибун) – в верхние люки, из рядов трибун нижнего уровня mн– в нижние люки или выходы, расположенные против общего прохода блока мест.

Ж5.4 Число блоков (М), на которые целесообразно подразделить ряды ярусов трибун с численностью мест на них N и допустимом времени эвакуации, устанавливаемом по данным таблицы 1,(где табл?) определяется по формулам:

- при движении по общему проходу блока вниз по лестнице

М= 0,01NK/ t.доп.; (Ж 5.1)

- при движении по общему проходу блока вверх по лестнице

М= 0,07NK/ t.доп , (Ж 5.2)

в которых значения коэффициента К принимаются равными 1,27 при эвакуации через люки и 1,15 при эвакуации через выходы (рисунки Ж5.2в,Ж5.2г) расположенные против общего прохода блока мест.

Ж5.5 Число рядов (mв или mн) при предполагаемой длине трибун (L) следует рассчитывать по формуле

m = 0.45 NK/ L. (Ж 5.3)

Ж5.6 Расчётное время движения людей из блока зрительских мест (tр.бл.) при превентивной эвакуации должно удовлетворять соотношению:

tр.бл. t.доп – 0,04(lпр+5), (Ж 5.4)

lпр - длина общего прохода от выхода из наиболее удалённого ряда до выхода из зала .

Ж5.7 Ширина общего прохода (поперёк рядов) в блоке мест (bбл) в партере или на трибуне при их количестве Nбл должна быть не менее

bбл= Nбл/ q tр.бл., м, (Ж 5.5)

где значение q следует принимать равным:

80 - если проход ведёт вниз по лестнице, горизонтальный или идёт по пандусу,

50 - если проход ведёт вверх по лестнице.


Ж5.8. Выбор направления дальнейшего движения людьми, вышедшими из зала определяется согласно данным, приведённым на рисунке Ж5.3.

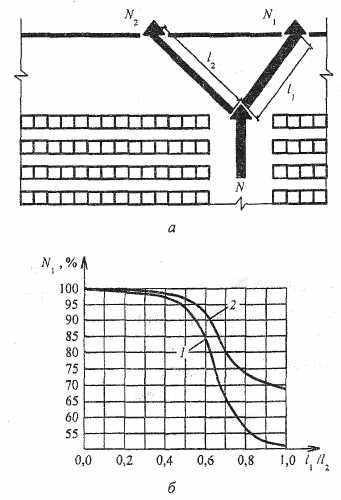

Рисунок Ж. 3. - Распределение числа зрителей между выходами


а - схема распределения потока численностью N,чел; б - влияние соотношения между расстояниями до выходов на распределение количества людей из общего потока, направляющихся: 1 - к ближайшему (l1) из двух одинаковых выходов: наружу, в лестничные клетки, на открытые лестницы;

2 - к открытой лестнице (l1) или в лестничную клетку (l2).

Ж5.9 Схема людского потока при движении по участку неограниченной ширины (вестибюль, фойе, кулуары и т.п.) к выходу с него приведена на рисунке Ж 3.

При движении по участкам неограниченной ширины ширина потока (b) зависит от количества людей (N) и длины (l) участка: b = 4 м при N<100 чел и l 6 м; b = 6 м - в остальных случаях.


ПРИЛОЖЕНИЕ И

Требования к воздуху в лечебных помещениях

Таблица И.1 - Допустимая и расчетная температура в помещениях лечебных организаций *

Наименование помещений
Расчетная температура воздуха (То С)
Допустимая температура воздуха (То С)

мини-мальная
макси-мальная

Операционные, рентгеноперационные, процедурные ангиографии, накрозные, предоперационные
21
21
24

Палаты для ожоговых больных, палаты интенсивной терапии, палаты для лечения пациентов в асептических условиях, в том числе для иммуннокомпрометированных. послеоперационные палаты, реанимационные залы (палаты), родовые палаты
23
23
27

Послеродовые палаты с совместным пребыванием ребёнка, палаты для недоношенных, грудных, травмированных, новорожденных (второй этап выхаживания), манипуляционные-туалетные для новорожденных, другие палаты для детей
24
23
27

Шлюзы в боксах и боксированных палатах

22
22
24

Процедурные, перевязочные, кабинеты эндоскопии, функциональной диагностики
20
22
26

Стерилизационные при операционных , помещения разборки, мытья и сушки медицинских инструментов и изделий медицинского назначения, помещения для подготовки пере вязочных и операционных материалов и белья, контроля, комплектования и упаковки инструментов, приема, разборки, стерильная зона ЦСО, растворные-деминирализационные
18
20
27

Палаты для взрослых больных, помещения для матерей детских отделений, клизменные
20
21
26

Кабинеты врачей, помещения дневного пребывания пациентов, кабинеты функциональной диагностики, комнаты отдыха пациентов после процедур, кабинеты электро- и светолечения, диспетчерские, комнаты персонала
20
20
27

Залы и кабинеты лечебной физкультуры
18
18
28

Кабинеты лучевой, радионуклидной диагностики, радиотерапии
20
20
26

Процедурные магнитно-резонансной томографии
20
20
23

Комнаты управления рентгеновских кабинетов и радиологических отделений, фотолаборатории
18
18



Раздевальные в отделениях водо и грязелечения лечения
23
23
29

Процедурные водо- и грязелечения, массажные, помещения для санитарной обработки больных, душевые

25
25
29

Кладовые, технические помещения (компрессорные, насосные и т.п), мастерские по ремонту аппаратуры, архивы
18
18
-

Секционные, музеи и препараторские при патологоанатомических отделениях
16
16
22

Помещения одевания трупов, выдачи трупов, кладовые похоронных принадлежностей, для обработки и подготовки к захоронению инфицированных трупов, помещения для хранения хлорной извести
14
14
20

Санузлы
20
20
27

Лаборатории (помещения для исследований)
18
20
26



Таблица И.2. Требования к чистоте воздуха в помещениях лечебно-профилактических учреждений




Класс чистоты


Наименование помещений
Максимально допустимое число микроорганизмов в воздухе**,

(КОЕ в 1 м3)
Рекомендуемый воздухообмен в 1 час, не менее***

В оснащенном состоянии
В эксплуа-тируемом состоянии

А
Высокоасептические операционные и палаты интенсивной терапии с однонаправленным потоком воздуха для пересадки органов, имплантации и протезирования, для операций на открытом сердце и крупных сосудах, других операций с обширным операционным полем и/или длительной продолжительностью, палаты для больных с обширными ожогами, со сниженным иммунитетом и др.

20
50
По расчету, но не менее 10

Б*
Операционные (в т.ч. малые), родильные и реанимационные залы, послеоперационные палаты, палаты интенсивной терапии, для ожоговых больных, недоношенных детей, асептические ассистентская и фасовочная аптек, стерильная зона стерилизационных, помещения хранения стерильных материалов, предоперационные и другие помещения и коридоры, ведущие в операционные и родовые залы, боксы бактериологических лабораторий

35
200
По расчету, но не менее 10

В
Перевязочные, процедурные, палаты для инфекционных больных, новорожденных (кроме перечисленных в классах А и Б)
100
300
По расчету, но не менее 6

Г*
Палаты для больных (кроме перечисленных в классах А, Б и В), помещения эндоскопической и функциональной диагностики, смотровые и другие лечебные и диагностические помещения, помещения хранения чистых материалов, коридоры палатных и других лечебных отделений
500
500
По расчету, но не менее 1,

в палатах - из расчета 80 м3/час на 1 койку,

в кабинетах - 60 м3/час на 1 чел.

Д
Административные и технические помещения, коридоры (кроме перечисленных в классе Б и Г), лестничные клетки, туалеты, санитарные комнаты, помещения для обработки и временного хранения использованных материалов и отходов
не нормируется
не нормируется
По расчету****,

в санузлах 50 м3 на 1 унитаз и 20 м3 на 1 писсуар, в санитарных комнатах и помещениях хранения отходов – не менее 5


* при наличии зоны с однонаправленным потоком воздуха требования к ней соответствуют требованиям к чистоте воздуха в зоне операционного стола (класс А).

** В классах А, Б, В, Г наличие колоний Staphylococcus aureus не допускается.

*** Для приточного наружного воздуха. Объем вытяжного воз духа определяется по расчету на обеспечение подпора воздуха в помещениях с более высокими требованиями к чистоте относительно помещений с меньшими требованиями к чистоте воздуха.

**** На снятие теплоизбытков и других вредностей.

*****в помещениях для работы персонала, не указанных в таблице, параметры микроклимата принимаются по действующим нормативам согласно категории работ, в том числе ГОСТ Р 52539..
