Комплексная автоматизация теплопунктов


Среди всевозможных систем жизнеобеспечения современного города система теплоснабжения является исторически одной из наиболее старых. Еще на заре промышленной революции, со времен изобретения паровых машин и котлов, в городах стали строиться котельные, обеспечивающие обогрев жилых и производственных помещений в холодное время.

Разумеется, с тех пор многое изменилось. На смену разрозненным котельным пришли разветвленные централизованные сети подачи теплоносителя в здания. И создание таких централизованных тепловых сетей естественным образом породило задачу управления оборудованием, осуществляющим подачу тепла, контроля за его состоянием, поддержания температуры на необходимом, заранее заданном уровне, учета потребляемой тепловой энергии. И, безусловно, оповещения о нештатных и аварийных ситуациях.

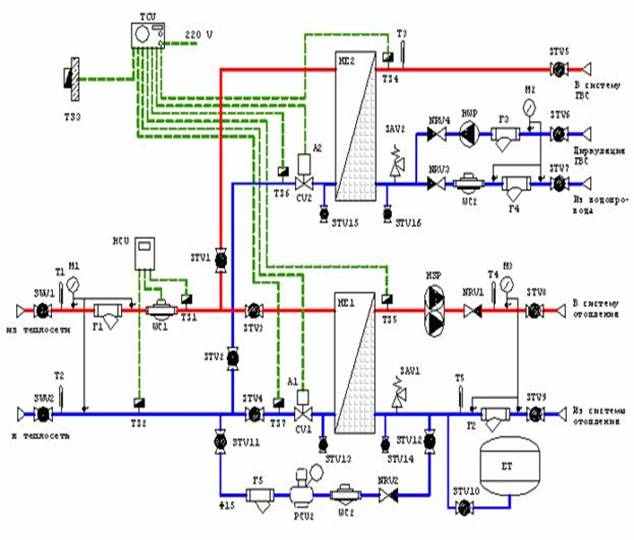

Подача тепла к его потребителям осуществляется в настоящее время из специализированных центральных или индивидуальных теплопунктов. Через теплопункт проходят два контура - отопления и горячего водоснабжения Контур отопления замкнут, вся циркулирующая в нем вода возвращается обратно, из контура же ГВС производится забор горячей воды потребителями, а неиспользованная вода возвращается в теплопункт, где смешивается с холодной водой из водопровода. Нагрев воды в обоих контурах осуществляется в подогревателях, или теплообменниках, теплоносителем, подаваемым по третьему контуру - из теплосети. Из этого контура при падении давления в контуре отопления происходит подпитка их водой. Для обеспечения движения воды по контурам ГВС и отопления служат соответствующие насосы, насосами же осуществляется и подача холодной воды, и подпитка контура отопления. Теплопункт как раз и служит для обеспечения пересечения этих контуров, для размещения всего этого оборудования - насосов, теплообменников, датчиков температуры и давления в контурах на прямой и обратной лилиях и исполнительных устройств, позволяющих эти параметры поддерживать на заданном уровне.



При решении задачи автоматизации теплопункта управление сводится к определенному алгоритму: переключение работы оборудования по расписанию, поддержание температуры и давления воды, аварийная сигнализация. С появлением преобразователей частоты для управления работой асинхронных электродвигателей механизмов теплопунктов появилась возможность по-иному взглянуть на задачу автоматизированного управления системами теплоснабжения.
Автоматизированные системы теплоснабжения на основе частотного регулирования позволяют:

· Существенно снизить расход теплоносителя

· Получить экономию воды

· Существенно снизить энергопотребление ЦТП за счет применения преобразователей частоты в контуре ГВС и ХВС

· В 1.5-2 раза увеличить межремонтный цикл насосного и электрооборудования, трубопроводной арматуры

· Значительно снизить риск порыва водопроводов за счет исключения гидравлических ударов

· Облегчить работу оператора ЦТП

· Создать территориально-распределенную систему диспетчеризации ЦТП без присутствия операторов насосных станций

Основные функции автоматизированной системы

Контур холодного водоснабжения (ХВС):

· Поддержание заданного давления на выходе группы насосов ХВС с помощью преобразователя частоты

· Плавный пуск/останов насосных агрегатов ХВС

· Поддержание давления на выходе группы насосов 1-й ступени ХВС в заданных пределах при понижении давления на вводе городского водопровода ХВС

· Переход на работу следующего по статусу насоса при неисправностях основного насоса или преобразователя частоты.

· Защита насосных агрегатов при возникновении аварийных ситуаций

· Измерение мгновенного и суммарного расхода (количества) холодной воды в объемных единицах (при наличии расходомеров с интерфейсом RS-232/485 или выходом 4..20 мА)

· Измерение давления:

o на вводе городского водопровода

o на выходе насосов 1-й ступени ГВС (при наличии)

o на выходе основной группы насосов ХВС

Контур горячего водоснабжения (ГВС):

· Поддержание заданного давления на выходе группы насосов ГВС за счет изменения частоты вращения электродвигателей насосов

· Плавный пуск и останов насосных агрегатов ГВС

· Переход на работу следующего по статусу насоса при неисправностях основного насоса

· Поддержание заданного значения температуры ГВС на выходе теплообменника в заданных пределах

· Поддержание заданной температуры в контуре рециркуляции системы ГВС при снижении расхода путем управления циркуляционными насосами

· Измерение мгновенного и суммарного расхода (количества) горячей воды в объемных единицах (при наличии расходомеров с интерфейсом RS-232/485)

· Измерение давления:

o на входе в систему ГВС

o на выходе из системы ГВС

· Измерение температуры:

o на выходе теплообменника

o на входе группы насосов циркуляции ГВС

Контур отопления ТС:

· Управление группой циркуляционных насосов отопления

· Регулирование температуры теплоносителя к потребителям с компенсацией температуры окружающей среды

· Переход на работу следующего по статусу насоса при неисправностях основного насоса

· Поддержание заданного значения температуры отопительной воды на выходе теплообменника отопления, в заданных пределах по графику отопления в зависимости от температуры наружного воздуха и с учетом коррекции по времени в течение суток

· Ограничение суммарного расхода теплоносителя (при наличии теплосчетчика)

· Управление подпиткой системы отопления при понижении давления в системе отопления (при наличии)

· Измерение мгновенного и суммарного расхода (количества) теплоносителя (при использовании теплосчетчиков с интерфейсом RS-232/485)

· Измерение давления:

o на входе в систему отопления (на выходе теплообменника)

o на выходе из системы отопления (перед группой насосов циркуляции)

· Измерение температуры:

o температура воды в систему отопления

o температура воды из системы отопления

Общестанционные функции:

· Измерение и регулирование перепада давления теплоносителя относительно заданного значения

· Измерение мгновенного и суммарного расхода (количества) теплоносителя (при использовании теплосчетчиков с интерфейсом RS-232/485)

· Измерение давления прямой сетевой воды и обратной сетевой воды

· Измерение температуры прямой сетевой и обратной сетевой воды ЦТП

· Измерение температуры наружного воздуха

· Управление дренажным насосом приямка (при наличии)

· Управление пожарными насосами (при наличии)

· Учет мгновенного и суммарного энергопотребления оборудованием ЦТП (при наличии электросчетчиков с телеметрическим выходом или RS232/485)

· Контроль пожарной сигнализации ЦТП

· Контроль открытия дверей ЦТП

Дополнительные возможности:

· Ввод нескольких установок регулирования в зависимости от времени суток

· Управление насосными агрегатами различной мощности, входящих в состав ЦТП

· Учет наработки времени работы каждого насосного агрегата и выдача сигналов и рекомендаций по проведению профилактических работ

· Контроль достоверности работы первичного датчика параметра, непрерывная диагностика состояния подключенного оборудования и самодиагностика

· Отображение технологических параметров на ЖК-экране пульта управления сгруппировано по контурам регулирования

· Открытая архитектура позволяет увеличивать круг выполняемых задач (управление электрозадвижками, учет потребления электроэнергии, учет количества воды, управление дренажом и т.д.)

· Управление преобразователем частоты позволяет выводить все параметры работы ПЧ и настраивать ПЧ с пульта управления

· Открытый промышленный протокол обеспечивает возможность построения распределенной АСУ ТП и удаленного управления с диспетчерского пункта

· Возможность передачи данных и дистанционного управления .
