Разработка научных основ, промышленная реализация и развитие сырьевой базы каталитических процессов получения синтетических олигоолефиновых масел на основе нефтяного и растительного сырья 02. 00. 06 высокомолекулярные соединения

Вид материала

Автореферат диссертации

Подобный материал:

• Носители противоопухолевых препаратов на основе синтетических полипептидов 02. 00., 548.13kb.
• «Кинетика и механизм реакции поликонденсации аминокислот» 02. 00. 04 физическая химия, 332.67kb.
• Математическое моделирование процессов в тепловых микросенсорах, 21.43kb.
• Биологически активные вещества каллусной ткани наперстянки пурпурной смольникова, 111.89kb.
• Стандартизация и контроль качества лекарственного растительного сырья стандартизация, 615.33kb.
• Стандартизация и контроль качества лекарственного растительного сырья стандартизация, 613.27kb.
• Тверской государственный технический университет реферат на тему, 430.37kb.
• Задание на проектирование Рассчитать оборудование для стадии выщелачивания исходного, 48.05kb.
• Агранович б. Л. Козлов, 1002.27kb.
• О чем рассказал заместитель министра?, 61.71kb.

Таблица 1. Физико-химические свойства не гидрированных и не фракционированных смесей олигоолефинов, полученных олигомеризацией различных олефинов под действием не модифицированных базовых катионных алюминийорганических катализаторов (олигомеры 4 и 11 гидрированы, олигомер 13 – ароматизирован)

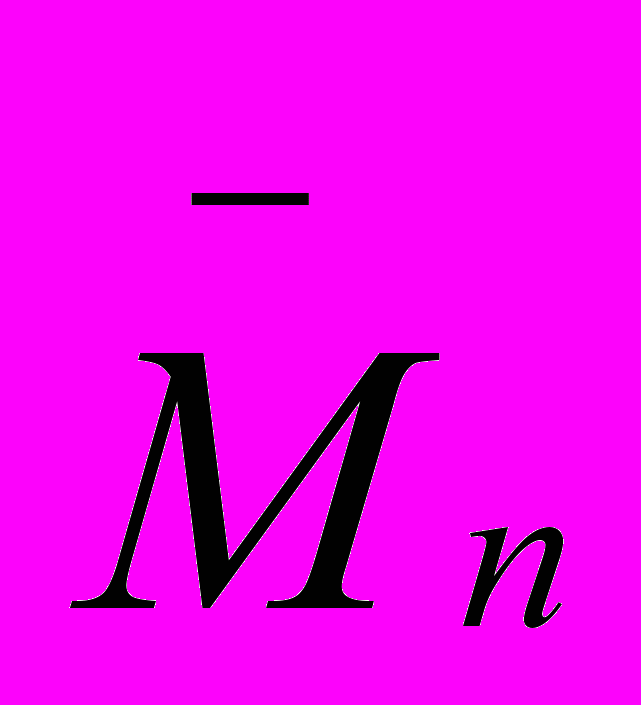

№ п/п	Мономер	СН3 1000 СН2	[>С=С<], ммоль/г	, г/ моль	d420, г/см3	Кинематическая вязкость, сСт,		Индекс вязкости	Темпера-тура застыв., 0С	Темпе-ратура вспышки, 0С
						при 400С	при 1000С
1 2 3 4*	Пропилен	2517 2673 2970 -	1.930 1.320 2.830 0.045	436 665 448 430	0.835 0.853 0.833 0.842	35.9 142.9 36.7 26.6	5.6 15.7 5.1 4.6	89 74 77 88	-47.0 -30.0 -56.0 -53.0	130 160 120 -
5 6 7	Бутен-1	1159 1230 1540	2.100 1.390 1.760	457 711 592	0.840 0.856 0.849	179.3 311.2 122.1	14.5 40.1 11.3	73 69 73	-32.0 -24.0 -41.0	- 216 -
8 9 10 11* 12 13** 18	Бутеновая фракция	1468 1045 - 1250 - - 1293	2.730 1.680 2.000 0.046 2.890 0.020 0.800	380 610 500 500 364 450 1130	- - 0.842 - 0.858 - 0.857	11.0 340.9 187.4 204.4 92.5 78.8 167.4	2.75 23.7 17.2 17.4 9.8 10.0 19.67	87 89 98 91 81 48 122	-68.0 -26.0 -45.0 -43.0 -40.0 -25.0 -33.5	- - 120 124 120 198 248
14 15	Гексен-1	686-744	- -	- -	- -	290.0 296.0	11.0 24.0	107 114	-50.0 -36.0	180 228
16	Октен-1	465-475	1.650	600	0.835	35.4	6.4	130	-50.0	192
17	Децен-1	324-330	1.270	790	0.841	58.0	9.5	137	-50.0	196
19	Децен-5	480-512	2.030	493	0.790	48.6	6.8	116	-68.0	172
20	С12-С14	215	0.720	1180	0.849	95.6	14.8	136	-28.5	253

Особенности олигомеризации децена-1 под действием новых катализаторов. Изучено влияние различных факторов на кинетические закономерности олигомеризации децена-1 и других олефинов под действием известных и оригинальных каталитических систем, на фракционный состав, строение и физико-химические свойства получаемых олигоолефинов. Выявлены особенности и оптимальные условия, получена информация о стадийном механизме катионной олигомеризации различных олефинов. Показано, что в ходе катионной олигомеризации:

- конверсия децена-1 в олигодецены в течение 60-120 мин. достигает 95-100 мас.%;

- под действием разработанных катализаторов ( I-V ) децен-1 перед вхождением в олигомерный продукт изомеризуется в смесь всех теоретически возможных позиционных и геометрических изомеров децена (особенно быстро под действием системы (I));

- изомеризованные децены образуют более разветвлённые, чем в случае децена-1 (и поэтому застывающие при более низких температурах), олигодецены (табл. 2, 3).


Таблица 2. Влияние природы мономера на разветвлённость олигоолефинов, полученных под действием катионных катализаторов

Олефин	СН3/1000 СН2
	по полосам 1380 и 1462 см-1	по полосам 720 и 1380 см-1
пропилен	2250-3100	-
бутен-1	1230-1540	-
гексен-1	690	744
октен-1	465	475
децен-1	324	330
децен-5	716	735
