* При проектировании кинотеатров сезонного действия, а также видеокомплексов, клубов, центров досуга, театров допускается принимать величину параметров, м, не менее:


Шш – 0,39 Д3; Шк – 0,3 Д3; Ш 0– 0,22 Д3 .


Примечание 1. При проектировании зрительного зала с балконом (см. рисунок) глубину части зала, расположен­ной под балконом, следует принимать не более 1,5 ее высоты.

Примечание 2. При проектировании зрительного зала, в котором кинопоказ не предусматривается или будет осуществляться эпизодически, глубину части зала, расположенной под балконом, следует принимать не более двух ее высот.




ЗП – зона расположения объективов кинопроекторов

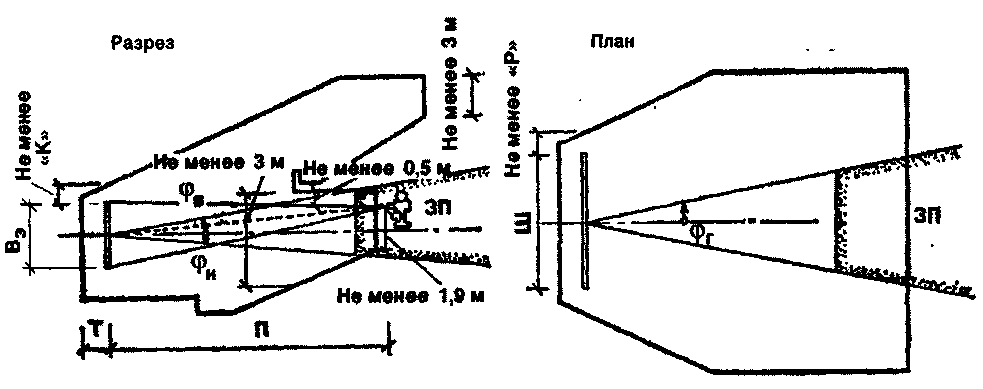

Рисунок К.1 – Оборудование зрительного зала киноустановкой

С. 60 ДБН В.2.2-16-2005

ПРИЛОЖЕНИЕ Л

(рекомендуемое)

РАЗМЕРЫ И ПЛАНИРОВКА ПОМЕЩЕНИЙ КИНОПРОЕКЦИОННОЙ



Буквенное обозна­чение параметра
Параметр

Минимальный размер, м, при кинопроекторах

для 70/35-мм фильмов

для 35-мм фильмов

для 35-мм фильмов с газоразрядными лампами и 16-мм фильмов

а
Расстояние:










при необходимости доступа к оборудованию с задней стороны

0,8

0,8

–

при отсутствии необходимости доступа к оборудованию с задней стороны

0,1

0,1

0,1

б
Расстояние от оптической оси крайнего левого кинопроектора до левой стены или оборудования

1,5

1,2

1,0

в
Расстояние между оптическими осями смежных кинопроекторов и от оптической оси крайнего правого кинопроектора до правой стены или оборудования

1,8

1,5

1,2

г
Расстояние от передней стены до выступающей части кинопроектора

0,5

0,35

0,35

д
Расстояние от кинопроектора до оборудования или задней стены

1,2

1,2

1,2

е
Расстояние между центрами проекционного и смотрового окон

–

0,5

0,5

и
Расстояние от центра проекционных и смотровых окон до отметки чистого пола (при φr = 0, по рис. Л . 1 )

1,25

1,25

1,25

к
Высота кинопроекционной от пола до потолка в чистоте

2,9

2,6

2,6


Примечание. Схему планировки кинопроекционной см. на рис. Л.1.

ДБН В.2.2-16-2005 С. 61



Рисунок Л.1 – Схема планировки кинопроекционной

С. 62 ДБН В.2.2-16-2005

ПРИЛОЖЕНИЕ М
(рекомендуемое)

ГАБАРИТЫ ОСНОВНОГО ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ КОЛОСНИКОВЫХ СЦЕН

Н.1 Для сцен традиционного ряда габариты основного технологического механического обо­рудования могут определяться по эмпирическим формулам:

диаметр вращающегося планшета (Д кр – диаметр круга)


Дкр=1,4 Bи.п,

где В и.п – ширина игрового портала; ширина подвесной декорации (В п.д)

Вп.д=1,4 Ви.п= 2,0 м;
высота подвесной декорации (Н п.д)

Нп.д=Нп.д + 2,5 м, где Н и.п – высота игрового портала.

Н.2 Высота игровой сцены (Нс) до нижней части колосниковой решетки определяется техно­логическими нуждами монтировки и освещения декораций, показа проекционных декораций без падуг, возможностью быстрого подъема задников за пределы видимости без закрытия занавеса и рассчитывается по эмпирической формуле:


НС=2 ВП.Д+А + Б,


где А = 1,0 м – расстояние от верха поднятой декорации до колосников, необходимое для подвесных устройств и безопасной работы;

Б = 3,0 м – расстояние между поднятой и опущенной декорацией, необходимое для монтировки декораций и осветительных приборов.

ДБН В.2.2-16-2005 С. 63

ПРИЛОЖЕНИЕ Н (рекомендуемое)

БИБЛИОГРАФИЯ

Эти Нормы относятся к системе нормативных документов на общественные здания и соо­ружения, базовым документом которой является ДБН В.2.2-99 "Общественные здания и соору­жения. Основные положения".

В развитие положений этого нормативного документа разрабатываются пособия по отдельным видам зданий и сооружений.

При разработке настоящих Норм использовались следующие рекомендованные справочные материалы и нормативно-правовые акты:

НАПБ 0.5.012-91

НАПБ А.01.001-2004 НАПБ Б.06.004-97

НАПБ В.01.047-95/930 НАПБ В.06.001-74/930

НАПБ В.06.002-76/930

РТМ 19-77-94

Справочное пособие к СНиП 2.08.02-89

Справочное пособие к СНиП 2.08.02-89

Справочное пособие к СНиП 2.08.02-89

Технологическая инструкция. Порядок устройства, монтаж средств системы оповещения о пожаре (И220-08-91).

Правила пожежної безпеки в Україні.

Перелік однотипних за призначенням об'єктів, які підлягають облад­нанню автоматичними установками пожежогасіння та пожежної сигналізації.

Правила пожежної безпеки для закладів, підприємств та організацій культури.

Перечень вновь сооружаемых и реконструируемых зданий и поме­щений объектов культуры, которые подлежат оборудованию установ­ками пожаротушения.

Перечень вновь сооружаемых и реконструируемых зданий и поме­щений объектов культуры, которые подлежат оборудованию установ­ками автоматической пожарной сигнализации.

Рекомендации по проектированию и оснащению видеозалов и видеотек. – М., 1988.

Руководящий технический материал. Развитие и техническое оснаще­ние киносети. – М., 1994.

Проектирование спортивных залов, помещений физкультурно-оздо­ровительных занятий и крытых катков с искусственным льдом. –М., 1991.

Проектирование клубов. – М., 1991. Проектирование театров. – М., 1990.

Руководство по акустическому проектированию залов многоцелевого назначения средней вместимости. – М.; Стройиздат, 1991.

Правила охорони праці для театрів та концертних залів.
С. 64 ДБН В.2.2-16-2005
