А. Исходные данные
Внутренние, наружные и поперечные слои облегченной кладки выполнены из сплошного глиняного обыкновенного кирпича на цементно-песчаном растворе. При этом принимаются следующие характеристики: = 1800 кг/м; = 0,81 Вт/(м · °С) ; = 10,12 Вт/(м · °С);
с теплоизоляционными вкладышами из пеностекла = 200 кг/м; = 0,09 Вт/ (м · °С); = 1,10 Вт/(м · °С);
со штукатурным слоем с внутренней стороны толщиной 0,02 м = 1600 кг/м; = 0,7 Вт/ (м · °С); = 8,69 Вт/(м · °С) .
= 8,7 Вт/ (м · °С); = 23 Вт/ (м · °С), = 6 °С;
= - 3,2 °С; = 217 сут = 4920 ч/год; = 1,1 · 10 руб/Дж (действующий прейскурант); = 0,85, см. п.{2.14};
= 1,3, см. п.{2.14}; = 0,08 (1/год), см. п.{2.14} ; = 35 руб/м.
Б. Порядок расчета
Экономически целесообразное термическое сопротивление слоя теплоизоляции определяется по формуле
= = 1,38 м · °С/Вт.
Экономически целесообразное сопротивление теплопередаче стены находим по формуле
= 0,115 + 0,04 + 1,38 + = 2,02 м · °С/Вт.
Толщина слоя утеплителя определяется по формуле = 1,38 · 0,09 = 0,124 м.
Для расчета принимается стена с внутренним слоем в один кирпич, с наружным и поперечным слоями в 1/2 кирпича, с утеплителем толщиной 0,13 м. Расстояние между поперечными слоями принимаем 1,17 м. В расчете принимается площадь размером 1,17х1,0=1,17 м2. Приведенное термическое сопротивление стены определяется в соответствии с п.{2.8}:
а) при условном разрезании стены плоскостями, параллельными направлению теплового потока, по формуле {6}
= 1,61 м2 · °С/Вт,
где - площадь участка стены с утеплителем, равная 1,05 х 1,0 = 1,05 м2;
- площадь участка стены с поперечными кирпичными слоями, равная 1,17 - 1,05 = 0,12 м2;
- термическое сопротивление участков стены с утеплителем
= 1,93 м2 · °С/Вт;
- термическое сопротивление участков стены с поперечными кирпичными слоями = 0,65 м · °С/Вт;
б) условно разрезаем стены на четыре слоя плоскостями, перпендикулярными направлению теплового потока, и вычисляем их термическое сопротивление.
Штукатурка на внутренней поверхности стены толщиной 0,02 м = 0,029 м2 · °С/Вт.
Внутренний кирпичный слой толщиной 0,25 м = 0,31 м2 · °С/Вт.
Теплоизоляционные вкладыши из пенопласта = 1,44 м2 · °С/Вт.
Кирпичный слой толщиной 0,13 м = 0,16 м2 · °С/Вт.
Кирпичный слой с теплоизоляционными вкладышами из пенопласта = 0,79 м2 · °С/Вт.
Наружный кирпичный слой = 0,15 м2 · °С/Вт.
Таким образом: = 0,029 + 0,31 + 0,79 + 0,15 = 1,28 м2 · °С/Вт.
Приведенное термическое сопротивление стены определяем по формуле {7}:
= 1,39 м · °С/Вт.
Приведенное сопротивление теплопередаче стены по формуле {4}:
= 1,54 м2 · °С/Вт.
Аналогично определяется приведенное сопротивление теплопередаче стен с утеплителем толщиной 6, 8, 9 и 10 см.
Приведенные затраты , руб/м2, определяем по формуле {17}:
= 17,44 + 3600 = 22,02 руб/м.
Единовременные затраты , входящие в формулу {17}, определены с учетом расхода и стоимости материалов, затрат труда на изготовление материалов и строительство.
Аналогично определяются приведенные затраты для кирпичных стен из облегченной кладки с утеплителем толщиной 6, 8, 9 и 10 см.
Данные экономического расчета приведены в табл.2.
Таблица 2
ДАННЫЕ ЭКОНОМИЧЕСКОГО РАСЧЕТА
#G0, см | , м · °С/Вт | , руб/м | , руб/м |
6 | 1,07 | 14,99 | 21,57 |
8 | 1,21 | 15,69 | 21,52 |
9 | 1,29 | 16,04 | 21,52 |
10 | 1,35 | 16,39 | 21,63 |
13 | 1,54 | 17,44 | 22,02 |
На основании итоговых данных экономического расчета принимается наружная стена из облегченной кладки с утеплителем толщиной 8 см.
Для зданий с поперечными несущими стенами высотой до 9 этажей включ. при расчетной температуре наружного воздуха до минус 40 °С рекомендуется принимать толщину каждого из продольных слоев облегченной кладки в полкирпича.
ПРИЛОЖЕНИЕ 11
РАСЧЕТ КОНСТРУКЦИЙ КАМЕННЫХ ЗДАНИЙ НА ТЕМПЕРАТУРНО-ВЛАЖНОСТНЫЕ ВОЗДЕЙСТВИЯ И УСАДКУ
Общие указания
1. Расчет конструкций каменных зданий на температурно-влажностные воздействия и усадку выполняется в случаях, когда длина зданий или расстояния между температурными швами превышают указанные в п.[6.79].
2. Каменные здания представляют собой сложное сочетание конструкций из различных материалов, с разными физико-механическими свойствами: армированной и неармированной кладок (стен, столбов, сводов) и стальных или железобетонных элементов (балок, перемычек, перекрытий, затяжек, поясов и т.п.), которые в отличие от каменных кладок могут воспринимать значительные растягивающие усилия.
Неармированные кладки плохо работают при растяжении, в связи с чем в них при понижении температуры и усадке могут возникать трещины, появление которых трудно предотвратить обычными мерами. Поэтому расчет каменных конструкций на действие температуры и усадки производится на прочность и деформативность с учетом возможности появления и раскрытия в период эксплуатации трещин, безопасных для прочности, долговечности и надежности конструкций зданий.
В связи с этим расчет конструкций на действие температуры по раскрытию трещин производится только для периода эксплуатации здания. Для строительного периода расчет конструкций производится, в основном, на прочность. Расчет по раскрытию трещин в этом случае является необязательным в связи с кратковременностью этого периода.
Допустимые величины раскрытия трещин в армированных и неармированных кладках в период эксплуатации здания приводятся в табл.1.
Таблица 1
ДОПУСТИМОЕ РАСКРЫТИЕ ТЕМПЕРАТУРНО-УСАДОЧНЫХ ТРЕЩИН, мм,
В НЕАРМИРОВАННЫХ И АРМИРОВАННЫХ КЛАДКАХ ВСЕХ ВИДОВ В ПЕРИОД ЭКСПЛУАТАЦИИ ЗДАНИЙ
#G0 | Стены | |||
Конструкции | наружные | внутренние | ||
| неармированные | армированные | неармированные | армированные |
Несущие столбы и простенки | Не допускаются | 0,4 (0,3) | Не допускаются | 0,5 (0,3) |
Поперечные и продольные стены в местах опирания перекрытий | 0,5 + 1,5 (1) | 0,4 (0,3) | 0,5 + 1,5 (1) | 0,5 (0,3) |
Сплошные (без проемов) участки стен длиной 3 м и более; межоконные пояса, цоколи, фронтоны | 1 + 2 (1,5) | 0,4 (0,3) | 1 + 2 (1,5) | 0,5 (0,3) |
Кладка стен, пилястр в местах опирания большепролетных (6 м) ферм, балок, прогонов и т.п. | Не допускаются | 0,4 (0,2) | Не допускаются | 0,4 (0,2) |
Примечания: 1. Цифры без скобок относятся к зданиям с нормальным температурно-влажностным режимом эксплуатации, в скобках - с влажным и мокрым режимами.
2. Указанные в таблице допуски могут быть изменены при соответствующем обосновании, например, на основании использования опыта эксплуатации аналогичных конструкций.
3. - раскрытие трещин при усадке определяется по формуле (73) приложения.
3. Конструкции каменных зданий рассчитываются на наиболее неблагоприятный случай работы кладки - растяжение, которое возникает при понижении температуры (зимой) и при усадке. Расчет производится в упругой стадии на расчетные изменения средних приведенных температур сечения и перепадов температур по толщине с учетом влияния колебаний влажности воздуха, солнечной радиации и усадки, которые могут быть как в период строительства, так и эксплуатации здания. Расчетные значения средних температур и определяются в соответствии с указаниями пп.7-8 приложения.
4. Расчет на действие температуры производится при определении продольных сил и перемещений в плоскости конструкций; расчет на действие температуры производится для определения усилий и перемещений конструкций при их искривлении или изгибе из плоскости.
При одновременном действии температур и (например, для наружных стен отапливаемых зданий) соответствующие усилия и перемещения складываются на основании принципа независимости действия сил.
5. При образовании в неармированной кладке стен сквозных трещин расчетная схема здания (при наличии сборных перекрытий) может изменяться, так как при этом здание разделяется на отдельные несвязные блоки (черт.1, а, в). В армированных стенах образование трещин обычно не изменяет расчетную схему, изменяются только жесткостные характеристики стен и перекрытий (продольная и изгибная жесткость и т.п.).
Под армированной кладкой понимается кладка, содержащая непрерывную продольную арматуру как в виде отдельных стержней (армокирпичные пояса, рядовые перемычки), так и в виде арматуры железобетонных и стальных включений (балок, поясов, плит перекрытий, заделанных в стены и т. п.), которые при растяжении и сжатии работают совместно с кладкой.

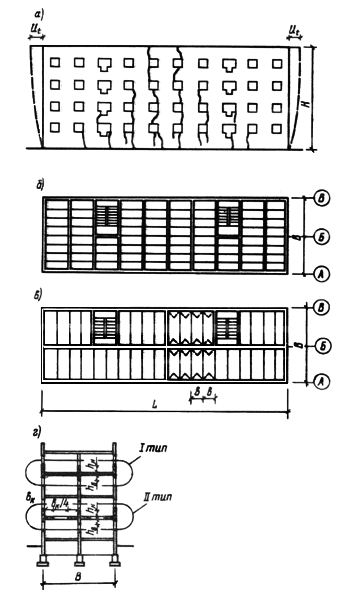

Черт.1. Расчетные схемы многоэтажных зданий с регулярной конструктивной схемой
а - фасад; б - здание с поперечными несущими стенами и сборными перекрытиями (I тип);
в - то же, с продольными несущими стенами (II тип); г - поперечное сечение здания I и II типов
В противном случае кладка считается неармированной.
6. Расчет каменных конструкций на температурные воздействия следует выполнять для двух стадий работы кладки: до образования в кладке трещин (первая стадия), когда максимальные растягивающие напряжения не превышают временного сопротивления кладки при растяжении по перевязанному сечению = 2,25: (1)
и после образования трещин (вторая стадия), когда , (2)
где - расчетное сопротивление кладки растяжению по перевязанному сечению, проходящему по кирпичу или камню, см. табл.[10].
РАСЧЕТНЫЕ ТЕМПЕРАТУРЫ КОНСТРУКЦИЙ И
7. Расчетные значения приведенных средних температур и для наружных и внутренних конструкций отапливаемых и неотапливаемых зданий в строительный и эксплуатационный периоды определяются по формулам (3) - (8) табл.2 приложения.
8. Эквивалентная температура усадки многослойного (комплексного) сечения, состоящего из слоя кладки () и бетонного или железобетонного () включений (перемычки), при приведении к показателям кладки вычисляется по формуле , (10)
где , - коэффициенты температурного расширения кладки и бетона;
, - эквивалентные температуры усадки кладки и бетона, принимаемые по табл.3 приложения;
, - продольные жесткости кладки и бетона определяют по пп.23-30 приложения.
