Классификация стен
Теплоизоляционные и гидроизоляционные свойства
Вертикальные ограждающие конструкции, располагаемые над фундаментами, называются стенами; они разделяются на наружные и внутренние. Внутренние стены называются капитальными, если они возводятся из тех же материалов, что и наружные. При проектировании конструкций стен следует выбрать наиболее экономичное решение, соответствующее классу здания и сооружения и их архитектурной выразительности.
По конструкции различают стены из мелких или крупноразмерных элементов, а также монолитные. По роду материалов стены могут быть деревянными и каменными (из естественных и искусственных материалов). Кроме того, применяются (в основном в сельском строительстве) стены из грунтов и вяжущих материалов в виде камней или литые. Стены из мелких камней (элементов) в современном строительстве применяются широко, но требуют при устройстве значительных затрат ручного труда, так как кладка их не механизируется. Наиболее индустриальными являются стены из крупных панелей и блоков. Монолитными называются такие стены, которые выполняют на месте путем укладки бетонной смеси в специальные формы (опалубку). Устройство монолитных стен трудоемко и требует больших сроков, чем кладка стен из блоков и крупных панелей.
Конструкции наружных стен должны отвечать требованиям норм строительной теплотехники.
Номенклатура строительных материалов, применяемых для наружных стен, достаточно широка и включает две подгруппы: конструктивные и теплоизоляционные. Некоторые материалы входят в обе подгруппы и называются конструктивно-теплоизоляционными.
Прочностные и теплотехнические характеристики материалов наружных стен
| Материал | Плотность, (кг/м2) | Коэффициент теплопроводности, (в/м °С) | |
| Для условийэксплуатации | |||
| А | Б | ||
| Конструктивныематериалы | |||
| Железобетон (для наружных стен неотапливаемых зданий) | 2500 | 1,92 | 2,04 |
| Кладка из обыкновенного глиняного кирпича | 1800 | 0,7 | 0,81 |
| Кладка из пустотелого кирпича | 1200 | 0,47 | 0,52 |
| Кладка из силикатного кирпича | 1800 | 0,76 | 0,87 |
| Легкие и ячеистые бетоны | 1000-И 400 | 0,33-=-0,56 | 0,41-ИЗ. 65 |
| Теплоизоляционныематериалы | |||
| Легкие и ячеистые бетоны | 300-=-600 | 0,11-0,22 | 0,13+0,26 |
| Эффективные теплоизоляционные материалы (минеральная вата, пенополиуретан, пенополистирол, пенопласт) | 500*200 | 0,04+0,07 | 0,05+0,08 |
| Пенололистирол двух-стадийного вспучивания | 15 | | |
Лестницы
Конструктивный элемент, соединяющий этажи здания. Состоит из наклонных маршей, этажных (на одной отметке с этажом) и промежуточных (междуэтажных) лестничных площадок. По конфигурации лестницы разделяются на прямые, ломаные, криволинейные, винтовые.
В зависимости от функции лестницы делятся:
- главные,
- впомагательные или резервные,
- служебные,
- пожарные или аварийные.
Виды лестниц бывают— прямые в т.ч. одномаршевые и многомаршевые; ломаные, в т.ч. распашные и с забежными ступенями; одномаршевые лестницы с поворотом на 180 или с одним - двумя поворотами на 90°; криволинейные, со стоящие из одних только забежных ступеней; винтовые с центральной стойкой, которая несет всю нагрузку; двухмаршевые криволинейные с промежуточной площадкой.
ссылка скрыта
Железобетонные перекрытия
При строительстве каменных, кирпичных, бетонных и шлакобетонных зданий применяют железобетонные перекрытия. Они отличаются своей прочностью, долговечностью и огнеупорностью, однако имеют слишком большую массу. Поэтому их возведение целесообразно в качестве цокольных перекрытий. К тому же плитные перекрытия обеспечивают самые ровные полы.
Различают монолитные и сборные перекрытия. Последние, в свою очередь бывают сварными или вязаными. Сварной каркас делают из прямых стержней, которые соединяют между собой газо- или электросваркой. Вязаный каркас сложнее – его изготовляют из предварительно согнутых стержней, которые скрепляют между собой мягкой вязальной проволокой толщиной от 0,8 до 2 мм.
Монолитные перекрытия помимо выполнения своих прямых функций, распределяют нагрузку с пола на несущие стены. По форме различают плитные, балочные, ребристые и перекрытия-вкладыши.
В плитных перекрытиях арматурные стержни размещают в нижней части плиты. Каркас располагают на расстоянии 3-5 см от стенок опалубки, чтобы бетон мог заполнить это пространство. Плиту обычно укладывают на несущую стену. При этом толщина поверхности, на которую она опирается, должна быть не менее 10-15 см. Такие перекрытия делают только в том случае, если пролёт не превышает 3 м.
Балочное перекрытие устраивают на пролетах более 3 м. На стену укладывают железобетонные балки на расстоянии не менее 130 – 150 см друг от друга. Они соединяются с арматурой плитного перекрытия. Толщина опоры должна быть не меньше 22 см.
Ребристые перекрытия применяют когда длина пролета менее 6 м, если больше, то необходимо армирование дополнительной поперечной балкой. В основном к устройству этого типа перекрытий прибегают, когда необходимо получить ровный потолок. Расстояние между балками должно быть в пределах 0,5-1 м. К арматурному каркасу крепят закладные детали, чтобы подшить потолок досками. Недостатком ребристых перекрытий является их достаточно сложное устройство, а также необходимость использования древесины.
Теплоизоляция перекрытий
Теплоизоляция перекрытий призвана предотвращать утечку тепла из жилых помещений. Эти теплопотери могут быть вызваны проникновением холодного воздуха из подполья или подвала. Из-за разницы температур утеплитель может увлажняться, поэтому над теплоизоляцией нужно помещать слой из пергамина.
Кроме того, покрытие должно иметь низкий показатель теплоусвоения. Чем он выше, тем холодней пол. Например, такие материалы как мрамор, цемент, бетон имеют этот показатель больше, нежели дерево. Поэтому в жилых помещениях, коридорах и прихожих в качестве покрытия пола рекомендуют использовать деревянные доски, паркет, древесностружечные плиты, линолеумы, а также плитки из полимерных материалов.
Материалом утеплителя может служить минеральная вата, шлак, перлит, керамзит, а также сухой песок, опилки, стружка, солома, древесная листва.
Виды кровли
Плоские крыши состоят из несущей конструкции и кровельного покрытия, в качестве которого чаще всего применяются рулонные наплавляемые материалы на битумной основе - ссылка скрыта. Данный вид кровли применяется в основном в многоэтажном и индустриальном строительстве. Это связано со спецификой строительства подобных зданий - мощная несущая конструкция, постоянный уход за кровлей, специфическая организация ссылка скрыта.
В свою очередь, в коттеджном строительстве применяются в основном скатные кровли. Архитектурная выразительность делает их более привлекательными, а разнообразие форм позволяет создать свой индивидуальный образ. Скатные крыши подразделяются обычно по количеству скатов, идя от простого к сложному можно выделить следующие варианты:
Односкатная кровля - самая простая и, соответственно, самая экономная кровля. Представляет собой наклонную плоскость, обращенную обычно к наветренной стороне.
Двускатная кровля - наиболее распространенная в строительстве, относительно проста в монтаже и удобна в эксплуатации. Простая и прочная стропильная конструкция плюс экономичное использование кровельных материалов делает такую кровлю очень привлекательной.
Одна из разновидностей двускатной кровли - мансардная кровля или двускатная ломаная кровля. Ее используют для увеличения подкровельного пространства при организации жилой мансарды. При этом, такая кровля имеет свои недостатки - более слабая стропильная конструкция и увеличенный расход кровельных материалов. Очень часто нижняя часть скатов расположена практически вертикально и в этом случае сложная кровельная конструкция заменяет стену, что ведет к удорожанию проекта.
Четырехскатная кровля в зависимости от здания подразделяется на шатровые - когда здание имеет в основании квадрат - состоят из четырех треугольников, сходящихся вершинами в центре, и вальмовые - в основании здания прямоугольник - состоят из двух трапеций и двух треугольников. Полувальмовая кровля - треугольники не полностью закрывают боковые щипцы и длинна их значительно короче чем у основной кровли. Такая форма многим кажется более представительной, но конструкция стропил усложняется за счет диагональных элементов.
Многощипцовая крыша часто используется при постройке домов сложной конфигурации. Для здания, прямоугольного в основании, она получается пересечением под прямым углом двускатных крыш. Она, конечно, очень сложна в исполнении, но имеет выразительный вид. Слабым местом такой крыши является большое количество внутренних углов между скатами. В эти местах - ендовах, проходит наибольшее количество воды, а уклон их гораздо меньше чем уклоны скатов. Соответственно, эти узлы получаются и очень дорогостоящими как по монтажу, так и по кровельным элементам, применяемым для организации правильного стока и водонепроницаемости.
Сводчатая кровля имеет круговые или параболические очертания. Для частной застройки она практически не применяется.
Купольные и конические крыши применяются для перекрытия здания или его части, имеющих в плане круговые очертания. Могут напоминать сферический купол, плоский или острый конус.
Покрытие кровли
Необходимо учитывать виды несущей конструкции, наклон. Кровельное покрытие должно быть водонепроницаемым, влаговыносливым, теплоустойчивым, выдержинным на агрессивность осадков и солнечных лучей.
Виды покрытия:
- битумные волнистые листы,
- профилированные жестяные листы,
- битумная черепица,
- глиняная,
- цементная.
Элемент кровли — часть кровли, которую можно представить в виде плоской геометрической фигуры и подбор листов кровельного материала для которой производится отдельно.
Скат — наклонная плоскость элемента кровли.
План кровли — схема (чертеж) кровли, на котором все указанные размеры соответствуют действительным реальным размерам конструкции, независимо от угла экспозиции элементов кровли.
Проекция кровли — схема (чертеж) кровли, на котором все указанные размеры соответствуют проекциям размеров конструкции на плоскость, в которой выполнена схема (чертеж).
Ребро — сопряжение двух сторон элементов кровли, образующее наклонный выступающий угол.
Конек — верхнее сопряжение двух сторон элементов кровли, образующее горизонтальный выступающий угол.
Фронтон — сторона элемента кровли, образующая торец крыши.
Карниз — нижний горизонтальный край ската, обеспечивающий беспрепятственный свободный или организованный отвод дождевых и талых вод.
Пристенное примыкание — сторона элемента кровли, примыкающая к стене.

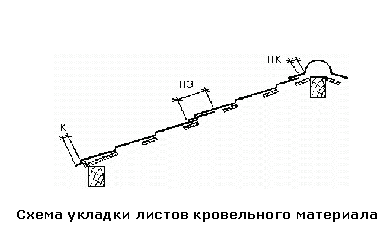

Перекрытие коньковое (ПК) — часть кровли, которая может быть закрыта коньковым листом;
Перекрытие замковое (ПЗ) — часть листов, накладываемых друг на друга и служащих для их соединения (нахлест);
Капельник (К) — нижняя часть листа, выступающая за обрешетку (карнизный свес).
Вывод
В наше время строительство одна из наиболее динамично развивающихся отраслей экономики, играющая важнейшую роль в жизни Латвии.
Хотя сегодня строительная отрасль переживает как и вся страна в целом спад, все-таки обладает потенциалом для дальнейшего развития.
Значение технических проблем состоит в создании наиболее совершенных и надежных конструкций, рациональных и комфортных обьемнопланировочных решений здания и жилых домов.
Пока существует спрос на строительство зданий и жилых домов люди будут вносить новшества в технологиии конструкций и их элементов, усовершенствуя и облегчая процесс работы и монтажа.
В Латвии с каждым годом прибавляется всё больше и больше специалистов по строительным конструкциям, прорабатывая схемы и планы констукций здания.
Использование в строительной отрасли новых материалов имеет высокую социальную значимость и потенциал. В историческом аспекте именно ссылка скрыта представляло собой основу инновационных процессов в строительстве. Кирпич, пришедший на смену глине, повысил прочность строений и позволил увеличить их этажность, железобетонные конструкции уменьшили затраты времени на строительство, а применение пластиковых оконных блоков позволили более качественно изолировать обитателей домов от внешних факторов. Разработка и внедрение новых материалов дает постоянный толчок новым архитектурным решениям.
Новые строительные технологии в строительстве способны решать различные задачи от повышения энергоэффективности жилых помещений, а так же производственных, снижение себестоимости строительства и расходов в ходе эксплуатации. Кроме того, современные строительные технологии могут стать основой для строительства домов, существенно улучшающих качество жизни и общий комфорт для людей, живущих или работающих в этих строениях. Отсюда бесспорность социальной значимости подобных инновационных разработок.
Список используемых материалов:
Личные конспекты с лекций.
«Строительство зданий и жилых домов» Ю. Лаврентьев, Москва 2008
«Строим дом» А.Питерский, С. Лепушов, Москва 2008
