2.1. ОБЩАЯ ЧАСТЬ
Объект расположен в Карасайском районе Алматинской области в п.Алмалыбак.
В рельефном отношении объект находится на предгорной аллювиально-пролювиальной равнине четвертичного возраста.
Равнина пологонаклонная со слабоволнистым микрорельефом (бывшие орошаемые поля).
2.2. ПРИРОДНЫЕ УСЛОВИЯ
Климат. Для характеристики климата приняты данные многолетних наблюдений метеостанции Алма-Ата – АМСГ (671м); Алма-Ата, ГМО (851м).
Климат резкоконтинентальный, с большими суточными и годовыми колебаниями температура воздуха. Внутригодовой ход температуры воздуха характеризуется устойчивыми морозами зимой, интенсивным нарастанием тепла в весенний период и жарким летом.
Средняя температура самого холодного месяца января, находится в пределах от 7,4С до – 11,5. Абсолютный минимум –38-48С. Самый жаркий месяц июль с абсолютным максимумом +42С.
По данным метеостанции Алма-Ата, АМСГ сумма годовых осадков –509мм, за теплый период IVХ (вегетационный) – 301мм, а испарение за этот период составляет 671мм. Метеостанция Алма-Ата, ГМО –сумма годовых осадков составляет –629мм.
Продолжительность безморозного периода в среднем составляет 176 дней.
Средняя из максимальных декадных высот снежного покрова за зиму достигает 30см, а при 5% обеспеченности декадных высот -49см.
Геолого-геоморфологическое строение.. В геологическом строении района работ принимает участие аллювиально-пролювиальные отложения средне-верхне-четвертичного возраста. С поверхности в литологическом отношении четвертичные осадки представлены суглинками мощностью до 100 и более метров под которыми залегают пески разнозернистые. Дебит воды в скважине составляет 5,1 л/сек при понижении 14 м..
В геоморфологическом отношении объект расположен на предгорной аллювиально-пролювиальной равнине четвертичного возраста.
Участок изысканий сложен с поверхности насыпным грунтом (гравий, асфальт), мощностью 0,2-0,4 м., суглинками мощностью 4,0 м. (вскрытая мощность).
Суглинки обладают просадочными свойствами (относительная просадочность превышает 0,01).
Грунтовые условия II типа, III-категории (сильнопросадочные), для ликвидации просадочных свойств необходимо предусмотреть противопросадочные мероприятия (замачивание, трамбовка, свайный фундамент и др. Грунтовые воды выработками глубиной до 4,0м не вскрыты
Раздел 3.
Генеральный план
Генеральный план «Модернизация (реконструкция) комплекса зданий ТОО «Казахского научно-исследовательского института земледелия и растениеводства (1 этап. Главный корпус)» разработан в соответствии с заданием на проектирование и эскизного проекта, утвержденным ГУ «Управление архитектуры и градостроительства Алматинской области». Проектируемое здание расположено на территории существующего Казахского научно-исследовательского института земледелия и растениеводства.
Генеральный план модернизации(реконструкция) комплекса зданий ТОО«Казахского научно-исследовательского института земледелия и растениеводства» выполнен на топографической съемке выполненной ТОО "Астанагипроводстрой" в 2009г.
Генеральный план модернизация (реконструкция) комплекса зданий ТОО «Казахского научно-исследовательского института земледелия и растениеводства» разработан в соответствии с действующими нормами, правилами и стандартами.
Масштаб съемки 1:500.
Система координат - местная.
Система высот - Балтийская.
Размеры выражены в метрах.
Вертикальная планировка проектируемого участка разработана с учетом обеспечения отвода поверхностных и талых вод от проектируемого участка.
Дорожные проезды предусматриваются из асфальто-бетона, тротуары из брусчатки, .
При озеленении участка кроме существующих деревьев используется газонная трава, цветники .
Технико-экономические показатели в границах участка
-
№
п/п
Наименование
Ед. изм.
Количество
1
Площадь участка
га
4,02
2
Площадь застройки
м²
13022,18
3
Площадь дорожного покрытия
м²
8803,95
4
Площадь тротуарного покрытия
м²
755,73
5
Площадь озеленения
м²
4143,6
Раздел 4.
Архитектурно-строительные решения
4.1. Инженерно-геологические изыскания
По данным инженерно-геологических изысканий, выполненных ТОО "ПСК" Астанагипроводстрой" в июне 2009г., основанием для фундаментов служат:
1. Участок изысканий сложен с поверхности насыпным грунтом (гравий, асфальт), мощностью 0,2-0,4 м., суглинками мощностью 4,0 м.).
2. Грунтовые условия II-типа, III категории по просадочности. Суммарная просадка при бытовой нагрузке составляет от 51,46 см. до 92,7 см. (сильнопросадочные).
3. Коррозионная активность грунтов низкая.
4. Расчетные сопротивления определены по СНиП РК 5.01-00-2002г.для суглинков- 180-200кПа (1,8-2,0 кгс/см2).
5. Подземные воды выработками глубиной до 3,5 м не вскрыты.
6. Сейсмичность района-9 баллов (СНиП РК 2.03-30-2006г.).
7. Глубина промерзания (по м/с ГМО Алматы) для суглинков –97см,
по м\с АМСГ (Алматы): для суглинков –126см.
4.2. Градостроительное решение
Участок застройки находится на земельном участке площадью 4,02 га.
4.3. Объёмно-планировочные решения
Здание главного корпуса института представляет собой здание Г-образной формы с размерами в осях 79,2х46.2м.
Высота этажа от пола до пола – 3.3 м.
4.4. Природно-климатические условия
Рабочий проект "Модернизации (реконструкция) комплекса зданий ТОО «Казахского научно-исследовательского института земледелия и растениеводства» разработан на основании задания на проектирование и эскизного проекта, утвержденного главным архитектором Алматинской области.
Проект предназначен для строительства в 4 климатическом подрайоне со следующими природно-климатическими характеристиками:
Расчетная зимняя температура наружного воздуха - 27 °С
Расчетный вес снегового покрова - 50 кгс/м2
Нормативное значение ветрового давления - 48 кгс/м2
Характеристики здания
- уровень ответственности - II
- степень огнестойкости - II
4.5. Конструктивные решения
Согласно Техническому заключению, выполненному ТОО «АлматыкурылысЭксперт» ГСЛ № 015312 от 04.11.2009 года в результате обследования технического состояния несущих и ограждающих конструкций объекта установлено, что строительство комплекса зданий ТОО «Казахский научно-исследовательский институт земледелия и растениеводства» по ул. Ерлепесова д.1 в поселке Алмалыбак Карасайского района Алматинской области осуществлено в соответствии с требованиями государственных нормативов и рекомендуется к дальнейшей эксплуатации
4.6. Противопожарные мероприятия.
Проект разработан в соответствии со СНиП РК 2.04.01-85*, СНиП РК 2.02-05-2002*, СНиП РК 2.02-15-2003*, СНиП РК 2.01.02-85*. Территория института ограждается и имеет один доступ к зданию. Асфальтированными проездами обеспечен подъезд к любому месту здания.
В зданиях предусмотрены аварийные выходы, а также все двери открываются наружу.
Раздел 5.
Отопление и вентиляция
5.1. Отопление

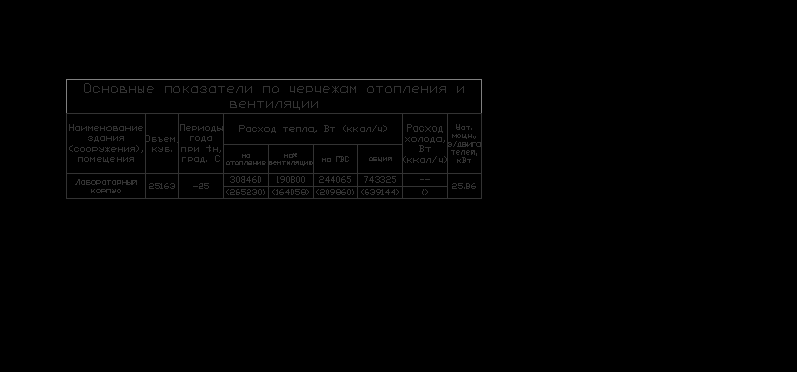

Проект отопления и вентиляции разработан для климатических условий пос.Алмалыбак Алматинской области и соответствует требованиям СНиП РК 4.02-42-2006 «Отопление, вентиляция и кондиционирование», СНиП РК4.02-17-2005, СНиП 3.02-02-2001
При разработке проектной документации по разделу «Отопление и вентиляция» приняты следующие исходные данные:
tн – расчетная температура наружного воздуха для расчета систем отопления и вентиляции tн= – 25ºС (средняя температура наиболее холодной пятидневки);
Теплоснабжение предусмотрено от автономной котельной на газовом топливе. Параметры теплоносителя 85/65 град С.
Отопительные приборы – чугунные секционные радиаторы типа МС-90 и МС-140-500
Для выпуска воздуха предусмотрены краны Маевского.
Для осуществления дренажа в нижних точках системы отопления предусмотрены сливные вентили и тройники с пробкой.
5.2. Вентиляция
Вентиляция – принята механическая и естественная
Приток воздуха осуществляется приточными системами П1, П2, П3, П4.
Вытяжная вентиляция осуществляется вентсистемами В1, В2, В3, В4.
5.3. Горячее водоснабжение.
Г
орячее водоснабжение осуществляется по независимой 2-х ступенчатой схеме через пластинчатые теплообменники. Сеть монтируется из стальных водогазопроводных труб d 15-50мм по ГОСТ 3262-75*Раздел 6.
Водопровод и канализация
6.1. Холодное водоснабжение
Водоснабжение объекта предусматривается от наружных поселковых сетей водоснабжения. Водопровод запроектирован из стальных водогазопроводных оцинкованных труб d 15-100 мм по ГОСТ 3262-75*.
Раздел разработан на основании задания на проектирование, чертежей марки АС, технических условий и с учётом требований СНиП 4.01-41-2006,СНиП РК 3.02-01-2001 и СНиП РК 3.02-02-2001.
Предусмотрены два ввода водопровода d 100 мм. Для учета расхода воды в подвале устанавливается водомерный узел.
Внутреннее пожаротушение предусмотрено из внутренних пожарных кранов d 50мм
Внутренние сети запроектированы от насосной станции повышения давления WILO-CJ-4 MHI 803/ER-EB, расположенной в подвале.
6.2. Канализация хозяйственно-бытовая
Раздел разработан с учётом требований СНиП 4.01-41-2006 «Внутренний водопровод и канализация зданий».
Хозяйственно-бытовые стоки отводятся от санитарных приборов по самотечным трубопроводам в существующие сети канализации, расположенной на территории института.
Внутренние сети канализации выполнены из полипропиленовых труб фирмы “Valsir” d 50-100. Выпуски выполнены из чугунных канализационных труб по ГОСТ 6942-90.
Для прочистки канализационных сетей устанавливаются ревизии и прочистки.
Сети канализации вентилируются через стояки, которые выводятся на крышу на высоту 0,3м от уровня кровли.
6.3. Канализация производственная
Производственная канализация выполнена для отвода дренажных и аварийных вод от приямков тепловых пунктов и насосных станций дренажными насосами и от технологического оборудования института в существующие сети канализации.
Внутренние сети канализации выполнены из полипропиленовых труб фирмы “Valsir” d 50-100. Выпуски выполнены из чугунных канализационных труб по ГОСТ 6942-90
Раздел 7.
Электроснабжение
7.1. Электроосвещение и силовое электрооборудование
Данный проект разработан на основании задания на проектирование, архитектурно-строительных, технологических и сантехнических чертежей, в соответствии с требованиями ПУЭ «Правила устройства электроустановок» и СН РК 4.04-23-2004 «Электрооборудование жилых и общественных зданий»
По надежности электроснабжения электроприемники здания относятся: пожарные насосы, пожарная сигнализация, аварийное освещение - к I категории, остальные электроприемники - ко II категории
Электроснабжение административного здания выполняется от главного распределительного щита (ГРЩ) и ВРУ (ВЩ - для потребителей I-ой категории), установленных в электрощитовой.
Магистральные сети выполнены кабелем марки ВВГ в поливинилхлоридных трубах, открыто на скобах и в стояках в пределах этажей, прокладываемым в ПВХ трубах
Групповая осветительная сеть выполнена трехжильным (фазный, нулевой рабочий и нулевой защитный проводники) кабелем марки ВВГ, прокладываемым в гофрированных трубах скрыто.
Розеточная сеть выполняется по стенам в штробах под слоем штукатурки.
Высота установки выключателей принята 0,8м от уровня чистого пола штепсельных розеток 0,3м от уровня чистого пола Проектом предусматривается рабочее, аварийное и ремонтное освещение.
Норма освещенности и коэффициента запаса приняты в соответствии со СНиП РК 2.04.-05-2002.
Управление освещением помещений осуществляется выключателями, установленными по месту.
Распределительные сети выполнены кабелем марки ВВГ в поливинилхлоридных трубах и открыто на скобах.
Внутреннее электрооборудование выбрано с учетом среды помещения, в котором оно установлено, и требований техники безопасности
Рабочие чертежи разработаны в соответствии с действующими нормами правилами и стандартами
7.2. Защитные мероприятия
Все металлические нетоковедущие части электрооборудования (каркасы щитов электроаппаратов корпуса светильников и т.д.) предусмотрено в проекте зануление путем металлического соединения с нулевым защитным проводом сети.
На вводе здания выполняется система уравнивания потенциалов. Для этого металлические части системы центрального отопления вентиляции, канализации и защитные проводники питающей электросети присоединяются к главной заземляющей жиле внутри вводно-распределительных устройств в электрощитовой.
Внутренний контур заземления выполнен в помещениях электрощитовых и включает в себя все опорные металлоконструкции, соединенные между собой полосой 25х4. Внутренний контур соединяется с наружным.
7.3. Молниезащита
Согласно РД34.21.122-87 "Инструкция по устройству молниезащиты зданий и сооружений" здание подлежит молниезащите по требованиям III категории
В качестве молниеприемника используется молниеприемная сетка с ячейками 6х6 м, из стальной проволоки диаметром 6 мм
Сетка присоединяется к вертикальным спускам, прокладываемым по внешним сторонам здания, выполненным из круглой стали диаметром 8 мм
В качестве заземлителей используются электроды из круглой стали диаметром 16 мм длиной 2м, соединенные между собой стальной полосой размером 4x40мм. Все соединения молниезащиты выполняются сваркой.
7.4. Системы связи и сигналиазции
Проектом предусматриваются следующие виды связи и сигнализации:
-пожарная сигнализация, t
-речевое оповещение
-телефонизация.
7.4.1. Речевое оповещение
Для организации системы речевого оповещения предусматривается установка аппаратуры звукоусиления "РОР-60" фирмы "Inter-M", которая размещается в комнате охраны. Речевое оповещение предусматривается 3-го типа.
Речевые оповещатели устанавливаются в административных и служебных помещениях. В помещениях устанавливаются громкоговорители мощностью 1Вт "ГЛАГОЛ-СМ-Н-1".
Сеть оповещения выполняется проводом ПРППМ 2x1,2 прокладываемым скрыто в стенах под слоем штукатурки, а по стоякам в ПВХ трубе d=20мм.
7.4.2. Пожарная сигнализация
Согласно норм на проектирование предусматривается пожарная сигнализация. В качестве приемной панели используются 2 пульта "Сигнал"емкостью 20 шлейфов и пульта контроля и управления "С2000-СШ"
Проектом предусматривается установка дымовых ДИП-ИС пожарных извещателей на потолках защищаемых помещений и ручных пожарных извещателей ИПР-И устанавливаемых на стене на высоте 1,5м от пола.
Шлейфы выполняются проводом ПСВ-1x4x0,5 прокладываемым в монтажных коробах по стенам и потолкам. Спуски к ручным извещателям выполняются в монтажных коробах проводом ПСВ-1х2хО,5.
Питание приборов осуществляется от шкафа АВР через источники постоянного тока "РИП-12" которое резервируется аккумуляторами.
7.4.3. Городская телефонная связь
Телефонная связь предусматривается от городской телефонной сети
Телефонный ввод предусматривается кабелем марки ТПП-100x2x0,5.
прокладывается в трубе П70 по тех. этажу в подготовке пола, в стояке.
Разводка производится от мини АТС, на 100 номеров, до распределительных коробок КРТП-10 кабелем ТПП на-50,30 и 20 пар через разветвительные муфты.
Вертикальная прокладка кабелей связи производится в QBX трубах диаметром 40мм.
Абонентская проводка от распределительной коробки КРТП-10 выполняется по месту, но не более 20 и 10 телефонных розеток на 1-2 и 3-4 этажи проводом UTP-5, прокладываемым в мини кабельных каналах по стенам.
Раздел 8.
Наружное электроснабжение 0,4 кВт
Настоящим разделом проекта предусмотрены внутриплощадочные сети электроснабжения 0,4кВ здания главного корпуса ТОО (Казахского научно-исследовательского института земледелия и растениеводства»
Исходными данными для разработки раздела послужили задание на проектирование объекта "АЖК", технические условия на электроснабжение №211-4395 от 01.10.2009г. АО - архитектурно-строительная, санитарно-технологическая части проекта.
По степени надежности электроснабжения электроприемники относятся ко II категории ПУЭ.
Электроснабжение осуществляется от ТП N257, РУ 0,4 кВ кабельной проводкой.
Кабели прокладываются в кабельной траншее Т-2.
1..Прокладка кабелей выполняется с учётом требований рекомендаций, а также действующих нормативных документов:
а) СНиП РК4.04.10-2002 «Электротехнические устройства»;
б) «Правила устройства электроустановок» (ПУЭ).
2. Кабель проложен на глубине 0,7м от планировочной отметки земли.
3. При пересечении дорог кабель прокладывается на глубине 1,0м в асбесто-цементных трубах;
4. По зданию кабель прокладывается в ПВХ трубах на скобах. Для разделки кабеля применяются концевые муфты типа "Рай <ем"
Раздел 9.
Охрана окружающей среды
Разработанные в проекте инженерные решения по охране атмосферного воздуха и их реализации будет способствовать минимальному воздействию на окружающую среду. Инфраструктура проектируемого района не характеризуется количеством промышленных предприятий, поэтому большое внимание нужно уделить совершенствованию системы сбора бытового мусора.
Проектом предусматривается плановая регулярная очистка территории района. Все мероприятия проводятся отделением по вывозу и утилизации твердых бытовых отходов (ТБО).
На строительной площадке в процессе жизнедеятельности работающего персонала, образуются твердые бытовые отходы. Данные отходы относятся к V классу опасности. Накопление бытовых отходов предполагается осуществлять в герметичных металлических контейнерах, исключающих возможное загрязнение почв территории, занятой под строительство.
При проведении строительных работ образуется строительный мусор, который относится к IV классу опасности. Строительный мусор будет вывозиться на полигон твердо-бытовых отходов (ТБО).
В рабочем проекте предусмотрены мероприятия по снижению негативного воздействия на почвы отходов, образующихся в процессе строительства:
- передвижение строительной техники и автотранспорта (доставка материалов и конструкций) предусмотреть по дорогам общего пользования и внутриплощадочным дорогам с твердым покрытием и временным подъездным дорогам с щебеночным покрытием;
- заправку автотранспорта осуществлять на АЗС общего назначения;
- провести благоустройство и озеленение территории;
- своевременный вывоз отходов в места захоронения или утилизации предприятиями пос.Алмалыбак, имеющих лицензию на обращение с отходами.
Не менее существенным источником загрязнения атмосферного
воздуха являются выбросы отработавших газов от автотранспорта. Большая
вероятность образования пробок приведет к увеличению нагрузки
загрязнения на окружающую среду. Для решения проблемы концентрации
транспорта (образования «пробок») на автомагистралях, территория,
находящаяся под воздействием выбросов автомобильного транспорта
достаточно расширена, следовательно, уровень загрязнения атмосферы будет
незначительным.
Расстояния от открытых стоянок и гаражей, предназначенных для постоянного и временного хранения автомобилей, приняты согласно СанПиН 1.01.001-94 10 - 25 м.
Также в проекте учтено, что будет проводиться регулярная проверка автотранспортных средств на токсичность отработанных газов при прохождении технического осмотра. Выдача талонов проверки автомобилей на токсичность (дымность) отработавших газов будет способствовать уменьшению выбросов загрязняющих веществ по микрорайону в целом.
Для снижения концентрации взвешенных веществ в атмосфере проектируемого района дополнительно разработаны следующие мероприятия:
а. Благоустройство дорог (устройство твердого покрытия, асфальтирование), внутриквартальное благоустройство и озеленение;
б. Посадка зеленых насаждений.
Воздействие объекта на поверхностные и подземные воды слабое и не является отрицательным. Способность к регенерации природных компонентов не будет нарушена при условии соблюдения природоохранных норм и правил.
В проекте предусмотрены мероприятия по предупреждению загрязнения подземных вод:
- эффективный отвод поверхностных сточных вод с территории
- искусственное повышение планировочных отметок территории
- организованное складирование бытовых отходов.
Производство земляных работ на территории, имеющей почвенно-растительный слой, планируется с предварительным снятием плодородного слоя с участка застройки с последующим складированием и использованием для планировки и озеленения территории. Работы по снятию плодородного слоя почвы выполняются до начала строительных работ.
Санитарно-гигиеническое состояние почв - удовлетворительное. Строительство предприятий и отраслей хозяйства, являющихся главными причинами и источниками деградации и загрязнения почвенно-растительного покрова на территории проектируемого района не предусматривается
Рекультивация предусматривается в два этапа: технический и биологический.
Техническая рекультивация предусматривает выполнение следующих видов работ:
- снятие плодородного слоя толщиной 0.5 - 0.6 м;
- засыпка и послойная трамбовка или выравнивание рытвин, непредвиденно возникших в процессе производства работ;
- уборка бытового и строительного мусора;
- возвращение и равномерное распределение плодородного слоя на некультивируемой поверхности, при этом толщина и площадь восстанавливаемого плодородного грунта равна толщине и площади снятого слоя.
Биологическая рекультивация направлена на закрепление поверхностного слоя почвы корневой системой растений, создание сомкнутого травостоя и предотвращение развития водной и ветровой эрозии почвы. Данный этап осуществляется после завершения технического этапа и заключается в подготовке почвы, внесений удобрений, посеве травосмеси, уходе за посевами.
Для надежной защиты участка от подтопления паводковыми и талыми водами предусмотрена вертикальная планировка территории. Вертикальная планировка и организация водоотвода обеспечит защиту поверхности земли от размывов и эрозии почв.
Покрытие проездов и площадок принято асфальтобетонное, тротуаров– асфальтобетонное и из тротуарной плитки. Свободные от застройки, проездов и тротуаров участки озеленяются.
При строительстве проектируемого объекта значительного воздействия на почвы, растительность и животный мир в районе проведения работ не прогнозируется.
Проект выполнен в соответствии с действующими нормами и правилами, обеспечивающими пожарную, санитарную экологическую безопасность при соблюдении мероприятий предусмотренных настоящим проектом.
