| Кате- гория | Событие | Происшествие | Внешние последствия и меры безопасности | Примеры |
Происшествия | ||||
| 0 | Не имеет значения для безопасности | Отклонение режимов без превышения пределов безопасности | | |
| 1 | Незначитель-ное проис-шествие | Функциональное отклонение в управлении, которые не представляют какого-либо риска, но указывают на недостатки в обеспечении безопасности | | |
| 2 | Происшествие средней тяжести | Отказы оборудования, не приведшие к нарушениям безопасности АЭС, но потребовавшие серьезной переоценки мер безопасности | | |
| 3 | Серьезное происшествие | Нарушение нормальной работы оборудования, приведшее к загрязнению АЭС и небольшому выбросу радиоактивных веществ в окружающую среду | Облучение населения дозами, не превышающими установленный предел. Меры по защите населения не требуются. Возможно переоблучение персонала дозами до 50мЗв | Вандемос, Испания, 1989 г. |
Авария | ||||
| 4 | Авария в пределах АЭС | Частичное разрушение активной зоны с выбросом радиоактивных продуктов в пределах помещений АЭС | Облучение населения дозами не выше 10 мЗв. Меры по защите населения обычно не требуются. Возможность острых лучевых заболеваний | Сант- Лаурен, Франция, 1980 г. |
| 5 | Авария с риском для окружающей среды до нескольких десятков ТБК по Йод-131 | Разрушение части активной зоны с выбросом радиоактивных продуктов | Возможность некоторого влияния на здоровье населения. В отдельных случаях частичное провидение противоаварийных мер (йодная профилактика) | Три-Майл- Айленд, США, 1979 г. |
| 6 | Тяжелая авария | Значительное разрушение активной зоны с выбросом радиоактивных продуктов до нескольких сотен ТБК по Йод-131 | Возможность влияния на здоровье населения. Необходимость реализации противоаварийного плана на ограниченной террито-рии (частичная эвакуация) | Винд- Скейл, Велико- британия, 1957 г. |
| 7 | Глобальная авария | Разрушение реактора и выброс в окружающую среду значительной доли радиоактивных продуктов (более 1000 ТБК по Йод-131) | Возможность острых лучевых поражений и последующее влияние на здоровье населения на значительных территориях более чем 1 страны | Чернобыль, СССР, 1986 г. |

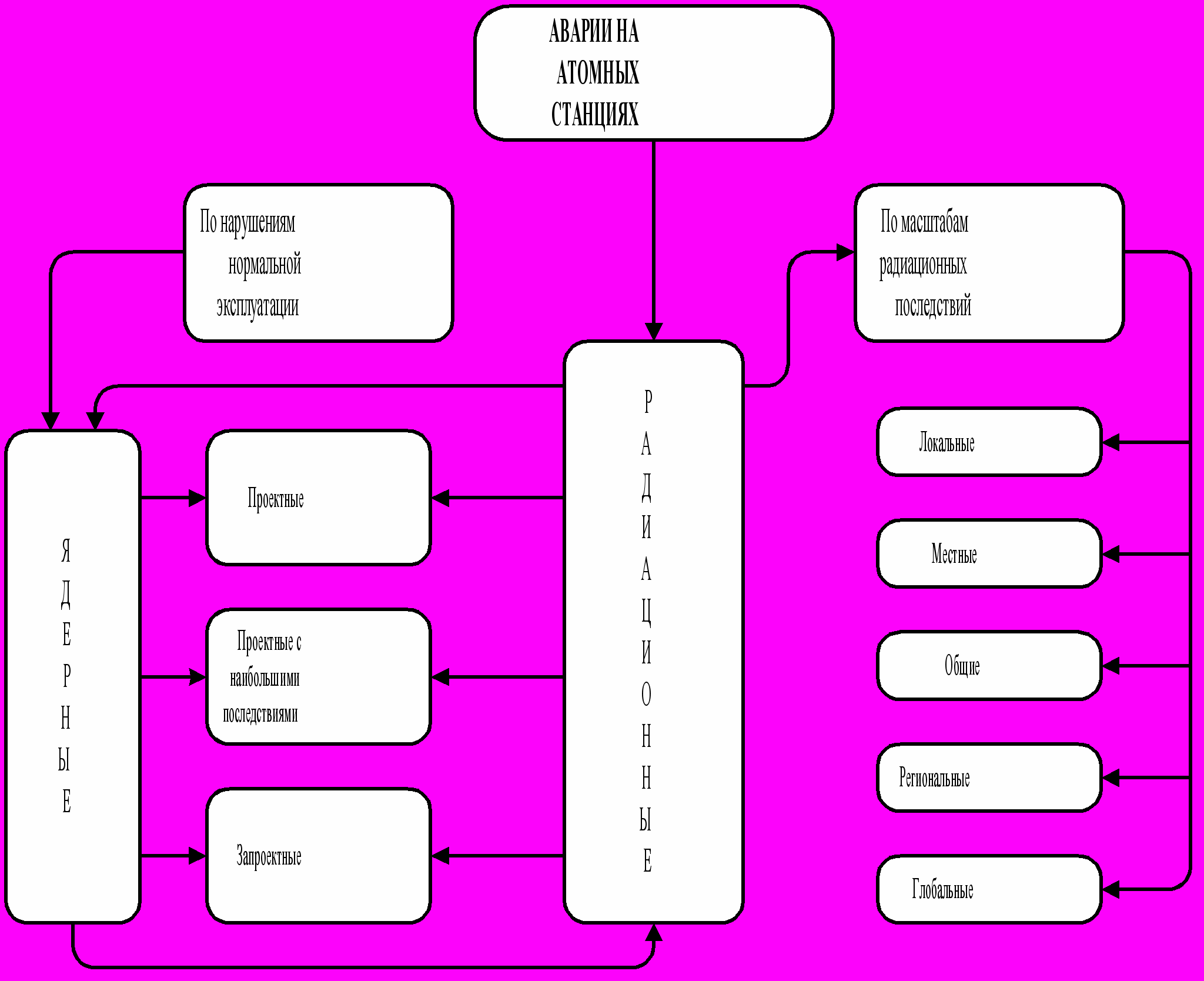

| Рис. 21. | Аварии на атомных станциях. |
При эксплуатации -дефектоскопов, -аппаратов, радиационных приборов технологического контроля, расфасовке и применении радиоактивных веществ в медицине, технике, сельском хозяйстве, т.е. при использовании установок, аппаратов, приборов и т.д., относящихся к категории ИИИ, могут возникнуть лишь местные радиационные аварии. Они вызваны, как правило, нарушением системы защиты радионуклидного источника по техническим причинам (отказ системы блокировки и др.), либо неправильными действиями персонала. В этом случае повышенному облучению подвергаются, в первую очередь, персонал, а также лица находящиеся в непосредственной близости от установки (до десятка метров) в зависимости от активности источника. Возможно также радиоактивное загрязнение помещения в случае разрушения радионуклидного источника, либо при обращении с радиоактивными растворами и порошками. В этих случаях может наблюдаться локальное загрязнение одежды или отдельных участков территории, если во время не будут приняты меры по исключению контактного переноса радиоактивных веществ из мест аварии.
19.3. Принципиальное устройство реактора.
Перед тем, как рассмотреть радиационные факторы, воздействующие на население при радиационных авариях на АЭС, и меры защиты, остановимся на принципиальном устройстве реактора.
Основным элементом АЭС является ядерный реактор. Ядерные реакторы квалифицируются по различным признакам: физическом, конструкционным, по составу и размещению ядерного горючего, по типу замедлителя нейтронов и теплоносителя, по назначению и др.
Принципиальные схемы устройства большинства реакторов во многом одинаковы. Любой ядерный реактор состоит из нескольких зон, различных по назначению. В активной зоне происходит деление ядер горючего, отбор теплоты от тепловыделяющих элементов (ТВЭЛов) путем циркуляции теплоносителя через активную зону. Управление мощностью реактора осуществляется регулирующими стержнями системы управления и защиты реактора. Активная зона окружается отражателем нейтронов и размещается в корпусе реактора, защищенном бетонной биологической защитой. Между корпусом и биологической защитой часто устраивают слой радиационной тепловой защиты.
Ядерное топливо может быть использовано в твердом или жидком виде. В гетерогенных реакторах твердое топливо помещено в радиоактивную оболочку, предохраняющую от взаимодействия с теплоносителем. В гомогенных реакторах топливо равномерно перемешано с теплоносителем.
Реакторы с водяным теплоносителем и замедлителем называют водо-водяными (ВВР).
По назначению принято различать такие реакторы, как для исследовательских целей; для производства искусственных изотопов; для производства электрической и тепловой энергии (энергетические реакторы) на АЭС; для транспортных целей (корабли и пр.) и др.
Наиболее широко распространены на АЭС корпусные водо-водяные энергетические реакторы ВВЭР и водо-графитовые реакторы канального типа РБМК (реактор большой мощности канальный) – Чернобыльская, Ленинградская станции, реакторы БН ( на быстрых нейтронах).
Ниже в таблице 8 приведены характеристики теплоносителей на АЭС.
| Таблица 8. | Характеристики теплоносителей различных АЭС. |
