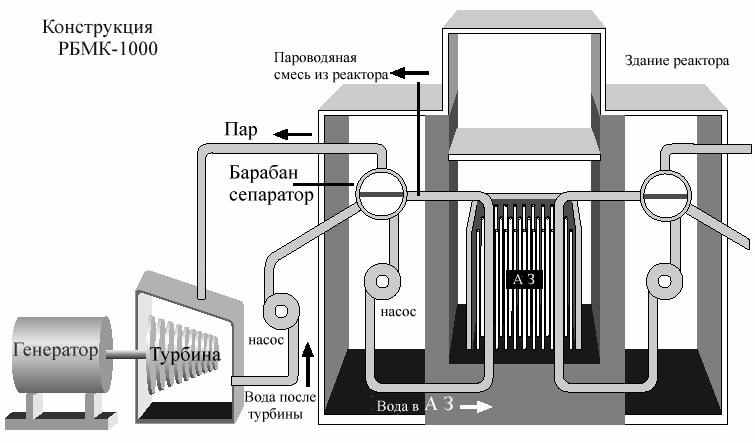

Конструкция РБМК.

Одной из целей при разработке реактора РБМК было улучшение топливного цикла. Решение этой проблемы связано с разработкой конструкционных материалов, слабо поглощающих нейтроны и мало отличающихся по своим механическим свойствам от нержавеющей стали. Снижение поглощения нейтронов в конструкционных материалах даёт возможность использовать более дешёвое ядерное топливо с низким обогащением урана (по первоначальному проекту — 1,8).




Тепловыделя́ющий элеме́нт (ТВЭЛ) — главный конструктивный элемент активной зоны гетерогенного ядерного реактора, содержащий ядерное топливо. В ТВЭЛах происходит деление тяжелых ядер ²³⁵U, ²³⁹Pu или ²³³U, сопровождающееся выделением тепловой энергии, которая затем передаётся теплоносителю. ТВЭЛы состоят из топливного сердечника, оболочки и концевых деталей. Тип ТВЭЛа определяется типом и назначением реактора, параметрами теплоносителя. ТВЭЛ должен обеспечить надежный отвод тепла от топлива к теплоносителю.



Устройство ТВЭЛа реактора РБМК:
1 — заглушка; 2 — таблетки диоксида урана; 3 — оболочка из циркония; 4 — пружина; 5 — втулка; 6 — наконечник.

В большинстве современных промышленных реакторов (ВВЭР - Водо-водяной энергетический реактор, РБМК - Реактор Большой Мощности Канальный), ТВЭЛ представляет собой стержень диаметром около 2-х сантиметров и длиной несколько метров.

Основу активной зоны РБМК-1000 составляет графитовый цилиндр высотой 7 м и диаметром 11,8 м, сложенный из блоков меньшего размера, который выполняет роль замедлителя. Графит пронизан большим количеством вертикальных отверстий, через каждое из которых проходит труба давления (также называемая технологическим каналом (ТК)). Центральная часть трубы давления, расположенная в активной зоне, изготовлена из сплава циркония (Zr + 2,5 % Nb), обладающего высокими механическими и коррозионными свойствами, верхние и нижние части трубы давления — из нержавеющей стали. Циркониевая и стальные части трубы давления соединены сварными переходниками.




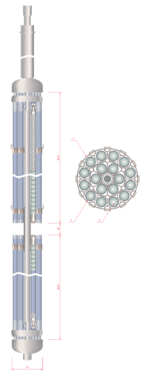

Тепловыделяющая сборка реактора РБМК:
1 – дистанционирущая проставка
2 – оболочка ТВЭЛ
3 – таблетки ядерного топлива



В каждом канале установлена кассета, составленная из двух тепловыделяющих сборок (ТВС) — нижней и верхней. В каждую сборку входит 18 стержневых ТВЭЛов. Оболочка ТВЭЛа заполнена таблетками из двуокиси урана. По первоначальному проекту обогащение по урану 235 составляло 1,8%, но по мере накопления опыта эксплуатации РБМК оказалось целесообразным повышать обогащение. Это позволило увеличить управляемость реактора, повысить безопасность и улучшить его экономические показатели. Так, после аварии на Ленинградской АЭС в 1975 г. был осуществлён переход на топливо с обогащением 2,0%, после аварии на Чернобыльской АЭС в 1986 г. — на топливо с обогащением 2,4%. В 90-е годы был начат переход на топливо с обогащением 2,6%. В настоящее время осуществляется переход на топливо с обогащением 2,8%.

Преобразование энергии в блоке АЭС с РБМК происходит по одноконтурной схеме. Кипящая вода из реактора пропускается через барабаны-сепараторы. Затем насыщенный пар (температура 284 °C) под давлением 65 атм поступает на два турбогенератора электрической мощностью по 500 МВт. Отработанный пар конденсируется, после чего циркуляционные насосы подают воду на вход в реактор.

Реактор РБМК-1000 спроектирован для четырёх блочных АЭС: Ленинградской, Курской, Чернобыльской, Смоленской.

5-й энергоблок курской АЭС строится по новой архитектуре активной зоны (меньше графита, уменьшен коэффициэнт реактивности и возможный паровой коэффициент), которая исключает чернобыльское развитие событий в случае нештатных ситуаций, а так-же не требует выгорающих поглотителей и сильного обогащения.

РБМК-1500: В блоке АЭС с РБМК-1500 мощность повышена за счёт увеличения мощности технологических каналов. В верхнюю тепловыделяющую сборку установлены специальные решётки, которые производят осевую закрутку потока теплоносителя. Это улучшает теплосъём и мощность канала в 1,5 раза. РБМК-1500 установлены на Игналинской АЭС (Литва).

РБМКП-2000: Кроме РБМК-1000 и РБМК-1500 разработаны РБМКП-2000 с перегревом пара до 450 °С. Активная зона РБМКП-2000 имеет форму прямоугольного параллелепипеда. Испарительные и перегревательные каналы в РБМКП-2000 по конструкции мало отличаются от каналов РБМК-1000. Однако оболочки ТВЭЛов в перегревательных каналах изготовлены не из сплава циркония, а из нержавеющей стали; обогащение урана для них повышено до 2,2 %.Кипящая вода из испарительных каналов поступает в паросепараторы. Насыщенный пар из сепараторов направляется в перегревательные каналы, нагревается там до 450 °С и под давлением 65 атм подаётся к двум турбогенераторам мощностью по 1000 МВт.

МКЭР-1500: (Проект; Особенности — защитная гермооболочка, КПД — 35,2 %, срок службы 50 лет, обогащение 2,4 %, расход природного урана — 16,7 г/МВт·ч(э) (самый низкий в мире), позволяет производить изотоп кобальт-60, используемый в медицине на 5 млн Евро в год).
