Счетчик статический активной электрической энергии многотарифный «Лейне Электро-01М»

Зарегистрирован в Госреестре средств измерений под № 37761-08
Сертификат соответствия № POCC RU.АЯ81.В05494

Электросчетчик предназначен для измерения и учета активной электроэнергии в двухпроводных цепях переменного тока и организации ее учета по четырем тарифам с передачей накопленной информацией по каналу связи. Применяется в бытовом и муниципальном секторе - в жилых и общественных зданиях, коттеджах, а так же в производственном секторе - на предприятиях мелкомоторного производства и сферы обслуживания. Используются автономно или в составе АИИС КУЭ.

Особенности:

• Датчик тока - шунт (учет постоянной составляющей);


 Восьмиразрядный ЖК-индикатор, который отображает:
- данные о потребленной электроэнергии по всем тарифам
- данные о потребленной электроэнергии по всем тарифам за последний месяц
- время и дату
- текущий тариф
- мгновенную мощность
- дату последнего вскрытия крышки клеммной колодки;

• Энергонезависимая память;

• Защита от недоучета и хищений электроэнергии;

• Наличие электронной пломбы (сигнализирует о вскрытии крышки клеммной колодки с записью даты последнего вскрытия в память и выдачи информации об этом на ЖК — индикаторе об этом и по запросу через интерфейс RS 485);

• Встроенный тарификатор с возможностью учета электроэнергии по 4 тарифам и 16 тарифным зонам, с возможностью отдельного программирования тарифного расписания для выходных и праздничных дней

• Встроенные часы и календарь, автоматический переход на летнее / зимнее время;

• Измерение мгновенной мощности (усредненной за 1 мин);

• Телеметрический импульсный выход

• Устойчивость к климатическим, механическим и электромагнитным воздействиям


Основные технические характеристики

Класс точности	1; 2
Число тарифов	4
Номинальная частота	50
Номинальный (максимальный ток)	5(60) А
Номинальное напряжение	220 В
Стартовый ток (чувствительность), А	0,0125; 0,025
Активная и полная потребляемая мощность цепи напряжения, не более, Вт (В*А)	2(10)
Полная мощность, потребляемая цепью тока, не более, В*А	4; 2,5
Постоянная счетчика	3200 имп/кВт ч
Диапазон рабочих температур, 0С	от минус 25 до 70 от минус 40 до 70
Соответствие требованиям	ГОСТ Р52320-2005
Межповерочный интервал	16 лет
Степень защиты	IP51
Масса, не более, кг	1
Гарантированное время работы литиевого элемента питания, не менее	16 лет
Гарантийный срок эксплуатации	5 лет

Счетчики «Лейне Электро-01М» имеют возможность подключения к АСКУЭ при помощи интерфейса RS-485.

Структура условного обозначения счетчика

«Лейне Электро-01М» Х Х

Тип корпуса:

Ш1, Ш5 – для установки на щиток.



Класс точности 1,0; 2,0 ГОСТ Р 52320

«Лейне Электро-01М» корпус Ш1 Отличительные особенности: - Возможность установки на щиток - Габаритные размеры 124х200х67 мм - Корпус Ш1

«Лейне Электро-01М» корпус Ш5 Отличительные особенности: - Возможность установки на щиток - Габаритные размеры 116х163х67 мм - Модернизированный корпус Ш5

Габаритные и присоединительные размеры

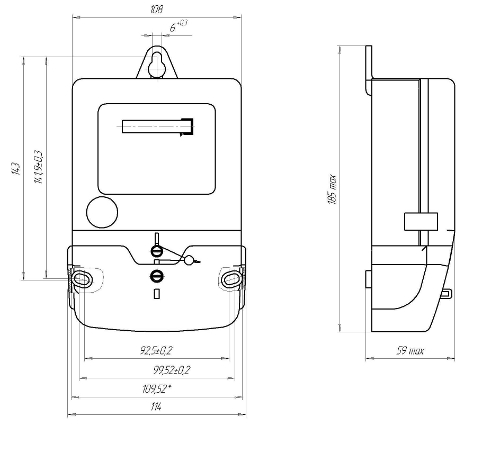

Корпус Ш1

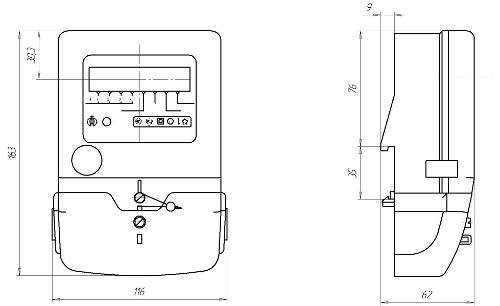

Корпус Ш5
