GSM-шлюз RG.104.01.


GSM-шлюз RG.104.01. предназначен для применения в составе автоматизированных информационно-измерительных систем (АИИС) учета электроэнергии мелкомоторных предприятий, многоквартирных домов и коттеджных поселков, а также в автоматизированных системах управления технологическим процессом (АСУ ТП).

GSM-шлюз RG.104.01 имеет следующие корпусные исполнения настенное крепление со степенью защиты IP65, и крепление на DIN рейку в шкаф (GSM-шлюз RG.104.01.D).


Ниже представлен внешний вид

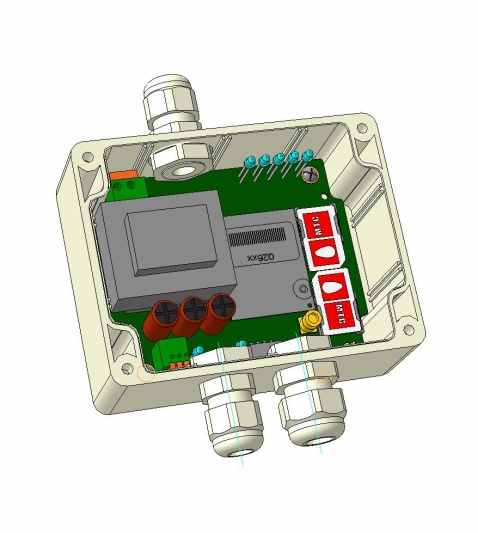

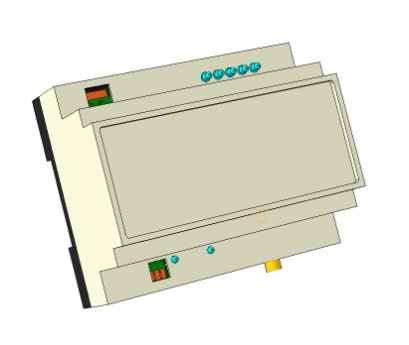

GSM шлюз RG.104.01 GSM шлюз RG.104.01.D

(корпус IP65) (корпус на DIN рейку)


Преимущества применения GSM шлюзов относительно обычных GSM-модемов:

• работа в режиме GSM/GPRS и как следствие минимизация эксплуатационных расходов на сбор данных;

• GSM шлюз, как каналообразующая аппаратура обеспечивает постоянную высокую готовность и повышенную надежность канала связи;

• в центре сбора данных АИИС предприятия достаточно иметь стационарный АРМ с выходом в интернет (статический IP-адрес);

• данные в центр сбора АИИС могут передаваться одновременно с большого количества энергообъектов;

• резервирование на уровне операторов сотовой связи – возможность переключения на резервную SIM-карту другого оператора связи в «горячем» режиме;

• возможность организации «прозрачного» канала доступа до каждого счетчика для работы «родной» программы производителя счетчика;

• возможность предоставления в оперативном режиме мониторинга параметров сети со счетчиков на АРМ диспетчера АИИС;


В отличие от простых GSM модемов, GSM-шлюзы серии RG.104.01 являются интеллектуальными устройствами и осуществляют передачу данных на центр сбора по протоколу GPRS, что позволяет существенно (в 20-30 раз) уменьшить эксплуатационные расходы на передачу данных по сравнению с CSD режимом.

Статистика по, уже введенной в эксплуатацию, системе АИИС на базе GSM-шлюзов (GSM- шлюз RG.104.01) следующая:

1. Частота опроса одной ТУ - 8 раз в сутки (требование заказчика)

2. Читаемые данные со счетчика:

   1. 30-минутный интервал - при каждом опросе

   2. журналы счетчика - при каждом опросе

   3. ПСМ - 1 раз в сутки

3. К оплате за одну SIM-карту в месяц - 40-50 руб. (из них 28 руб. – абонентская плата за тариф, оператор Мегафон)


Сбор данных с GSM-шлюзов осуществляется с использованием сети оператора сотовой связи. При включении GSM шлюз выходит в сеть GPRS и производит подключение к удаленному серверу в сети Интернет. Чтобы это подключение произошло, у удаленного сервера должен быть видимый в Интернете статический IP адрес. Также должна быть установлена и запущена программа NetLink (Сервер соединений), обслуживающая все взаимодействие со шлюзом, такое как: поддержание соединения, идентификация GSM-шлюза, трансляция данных.

На сервер сбора данных или стационарный АРМ устанавливается программа сбора данных, которая с помощью «Сервера соединений» подключается к нужному GSM шлюзу и считывает с него данные. Оператор с помощью программы обработки и визуализации может просматривать поступающие данные, следить за небалансом, а также формировать необходимые отчеты.

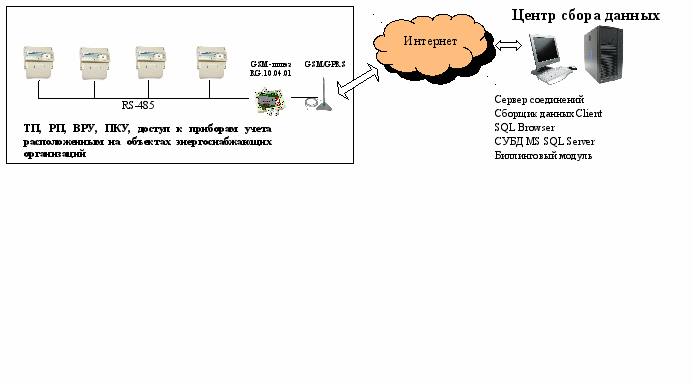

Использование GSM-шлюза RG.104.01 для организации «прозрачного канала связи» к шине RS-485 счетчика по протоколу GPRS. Программа «верхнего уровня» обращается непосредственно к каждому счетчику.





Состав и стоимость оборудования для размещения на энергообъекте:

1. Электросчетчик с цифровым интерфейсов RS-485 – до 4 шт.

2. Связное устройство

   1. GSM-шлюз RG.104.01. (на стену IP65) – 13 500 руб.

   2. GSM-шлюз RG.104.01.D (на DIN-рейку IP20) – 13 500 руб.

3. Внешняя антенна GSM – 400 руб.
