3.3 Принципы построения системы логического контроля

АСУ СС

Система логического контроля АСУ СС для выявления ошибок реализуется на многоступенчатой основе.

1 На уровне автоматизированных рабочих мест при формировании входных и выходных сообщений пользовательского интерфейса регистрируются следующие ошибки «Перечня ошибок логического и структурного контроля входных сообщений»):

• 04 - неверно оформлен маршрут, сцеп, рефсекция, группа вагонов;

• 07 - отсутствуют значения требуемого показателя;

• 09 - несоответствие значений служебной и информационной фраз;

• 10 - в ТГНЛ не может быть одинаковых инвентарных номеров вагонов;

• 19 - корректируемых фраз нет в исходном сообщении;

• 28 - неверно указан номер поезда в отменяемом сообщении;

• 33 - неверный контрольный знак № вагона или станции назначения;

• 91 - нарушена схема прикрытия в информационной фразе ТГНЛ.


2 При обработке натурных листов, вводимых «вручную», с привлечением массивов НСИ - программным комплексом регламент в специально выделенной ПЭВМ при разложении информации по полям БД фиксируются ощибки:

• 08 - значение показателей во фразе не соответствуют друг другу;

• 16 - номер поезда должен соответствовать заданным диапазонам.


3 На уровне взаимодействия программных комплексов автоматизированных рабочих мест, связанных логическими отношениями, определяемыми системой запретов и разрешений на операции с поездами, зависящими от кодов текущего состояния обрабатываемого состава фиксируется ошибка 23 - нарушена последовательность операций с поездом.

4 В системе обратной связи с АСОУП присутствует возможность устранить не выявленные ранее ошибки.


4 КОМПЛЕКС ПРОГРАММ АВТОМАТИЗИРОВАННОГО РАБОЧЕГО МЕСТА ОПЕРАТОРА ПРИ ДЕЖУРНОМ ПО СТАНЦИИ (КП ДСП)


Комплекс программ автоматизированного рабочего места оператора при дежурном по станции (КП ДСП) предназначен для решения следующих задач:

• принятие решения о выборе парка и пути приема поезда, исходя из анализа длины, веса и негабаритности состава;

• уточнение времени прибытия поезда на станцию и привязывание вагонов состава к пути и парку станции в базе данных, регистрация факта прибытия поезда в журнале ДУ-3 и выдача с. 201 в адрес АСОУП;

• привязка сформированного поезда к нитке графика отправления, прицепка локомотива, выдача с. 200 в адрес АСОУП и регистрация факта отправления в журнале ДУ-3.


4.1 Оновной режим работы Арм ДСП

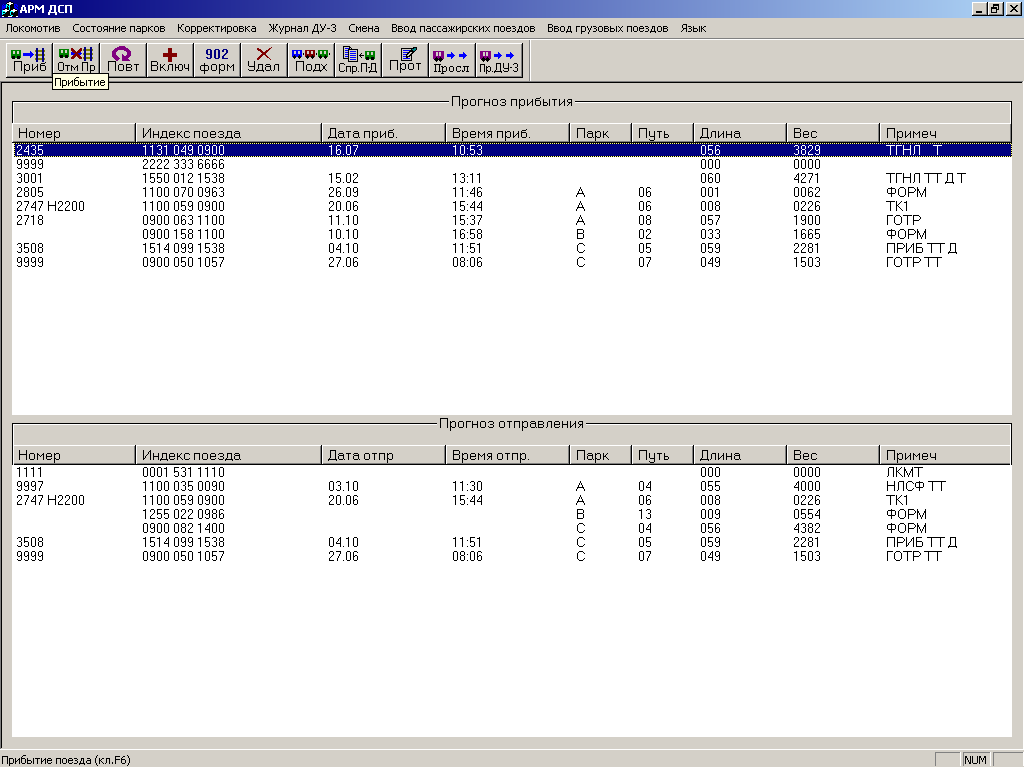

При включении ПЭВМ производится автоматический запуск программы, в результате чего на экране появляется заставка АРМ ДСП (рисунок 4.1).

АРМ ДСП может быть трех типов:

• иметь только таблицу ПРОГНОЗ ПРИБЫТИЯ;

• иметь только таблицу ПРОГНОЗ ОТПРАВЛЕНИЯ;

• иметь оба прогноза.

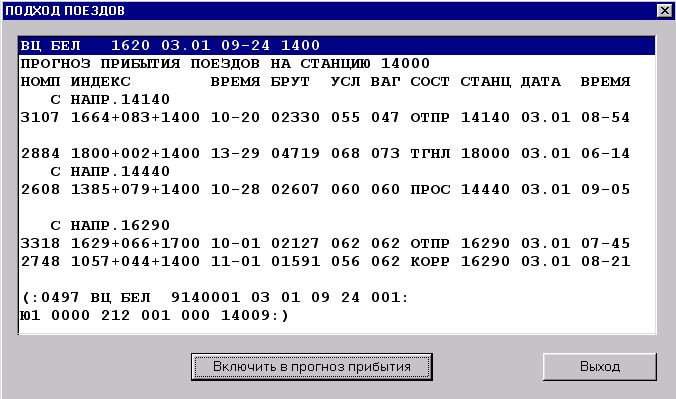

Одновременным нажатием двух клавиш Alt+F4 или щелчком мыши на кнопке панели инструментов Подх запращивается из ГВЦ Подход поездов (рисунок 4.2).

После получения ответа из ГВЦ курсором выбрается поезд и при нажатием клавиши ENTER он включается в ПОДХОД ПОЕЗДОВ.

Оперативное включение поезда в ПРОГНОЗ ПРИБЫТИЯ, ПРОГНОЗ ОТПРАВЛЕНИЯ производится следующим образом.

Клавишей TAB выбирается прогноз, в который необходимо включить поезд (локомотив, хозяйственный поезд) и нажимается клавишу INS.






Рисунок 4.1





Рисунок 4.2


При выборе ПРОГНОЗА ПРИБЫТИЯ на экране появляется окно, состоящее из четырех активных зон (НОМЕР, ЕСРСФ, НС, ЕСРСН) и обеспечивается возможность заполнения окон с клавиатуры (рисунок 4.3).




Рисунок 4.3


При выборе ПРОГНОЗА ОТПРАВЛЕНИЯ на экране появится окно, после заполнения активных зон которого информация заносится в выбранный ПРОГНОЗ. В ПРОГНОЗ ОТПРАВЛЕНИЯ можно включить только локомотив или хозяйственный поезд.

При прибытии или отправлении локомотива (хозяйственного поезда) происходит запись в журнал ДУ-3, а затем по получении положительной заверки из ГВЦ на с.201 или 200 эти данные стираются из БД.

Отмена режима включения и выход в основной режим осуществляется нажатием клавиши ESC (или нажатием мыши на кнопку Отмена).

Режим ПОВТОРА предназначен для повтора сообщений о прибытии либо об отправлении поезда (клавиша F5). После ее нажатия на экране высвечивается сформированный для повторной посылки в ГВЦ запрос, причем оператору предоставлена возможность корректировки сообщения.

Посылка сообщения осуществляется нажатием клавиши ENTER при нахождении маркера в зоне кнопки Послать или мышью кнопки Послать.
