ЗАКРЫТЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ

серии ЗТПС-10(сельского типа)


ОАО «Люберецкий электромеханический завод» освоил производство закрытых трансформаторных подстанций серии ЗТПС-10.

Преимущественной особенностью ЗТПС является размещение оборудования в закрытом помещении простейшего типа, которое может быть сооружено из подсобных материалов и конструкций, что, в свою очередь, позволяет значительно увеличить срок службы оборудования.

Отличительная особенность этого типа подстанций - обеспечение высокой надежности, безопасности работ, долговечности, живучести электрооборудования подстанции, простоты оперирования с устройствами электрооборудования в процессе эксплуатации.

В комплект поставки входят высоковольтный и низковольтный щит, проходная плита (при воздушных вводах), двери, ворота, жалюзи, изоляционная подставка, заградительный барьер, ограждения, шины. Перечень элементов и их количество в комплекте зависит от исполнения подстанции.


Назначение:

Закрытые трансформаторные подстанции служат для приема электрической энергии трехфазного переменного тока частотой 50Гц, напряжением 10(6) кВ и преобразования ее в электроэнергию напряжением 0,4кВ.

Закрытые трансформаторные подстанции предназначены для энергоснабжения ответственных потребителей сельского хозяйства, населенных пунктов и небольших промышленных объектов.

Комплект оборудования для ЗТПС-10, изготавливаемый ОАО «ЛЭМЗ», выполняется на основании типовых проектов ОТПС.03.61… института ОАО «РОСЭП».

Комплект оборудования изготавливается в климатическом исполнении «У», категории размещения «З» по ГОСТ 15150.

Условия эксплуатации:


- высота установки над уровнем моря не более 1000м;

- температура окружающего воздуха от минус 40⁰ С до плюс 40⁰ С;

- относительная влажность 80% при 20⁰ С;

- окружающая среда взрыво- и пожаробезопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.


Классификация ЗТПС-10

Типоисполнение подстанции	Число трансформаторов	Число линий 10кВ	Исполнение вводов 10кВ	Размеры здания
ЗТПС-10-1Т1В	1	1	Воздушное	4600х2700х4900
ЗТПС-10-1Т1К	1	1	Кабельное	4600х2700х3200
ЗТПС-10-1Т2В	1	2	Воздушное	4600х2700х4900
ЗТПС-10-1Т2К	1	2	Кабельное	4600х2700х3200
ЗТПС-10-2Т2В	2	2	Воздушное	4600х5400х4900
ЗТПС-10-2Т2К	2	2	Кабельное	4600х5400х4900

1

Технические данные:

Наименование параметров	Значение параметров при мощности трансформаторов, кВА
	160	250	400
Номинальное напряжение на стороне высокого напряжения (ВН), кВ Наибольшее напряжение на стороне ВН, кВ Номинальное напряжение на стороне низкого напряжения (НН), кВ Предельный ток термической стойкости в течение 1с на стороне ВН, кА Ток электродинамической стойкости на стороне ВН (наибольший пик), кА Номинальный ток плавких вставок высоковольтных предохранителей на стороне ВН, А Номинальный ток РУНН, А Число отходящих линий* Номинальный ток отходящих линий НН*, А Номинальный ток уличного освещения, А Уровень изоляции по ГОСТ 1516.1	10(6) 12(7,2) 0,4 6,3 16,0 20,0 250 3(5) 80(80) 100(100) 160 25 нормальная	10(6) 12(7,2) 0,4 6,3 16,0 31,5 400 4(7) 80(80) 100(100) 160 250(250) 25 нормальная	10(6) 12(7,2) 0,4 6,3 16,0 50,0 630 5(9) 100(100) 100(100) 160 250(250) 25 нормальная

* - для однотрансформаторных подстанций, в скобках для двухтрансформаторных.


2

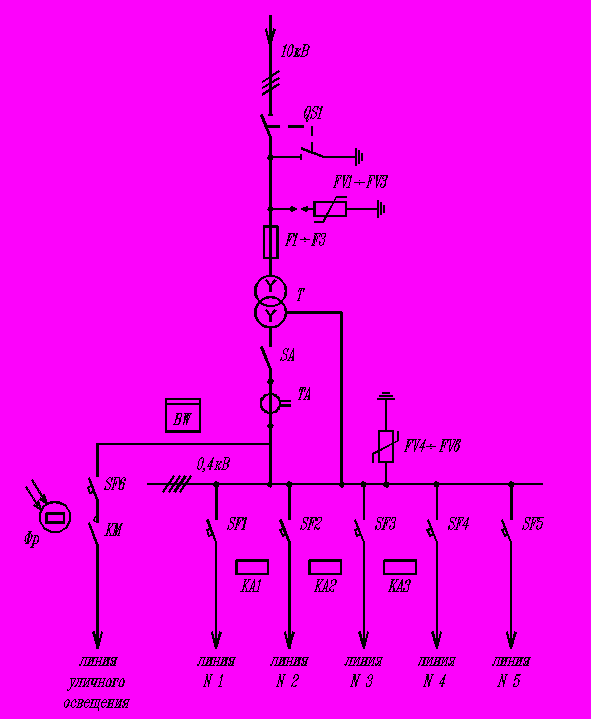

Схема электрическая принципиальная ЗТПС-10-1Т1В

QS1 – разъединитель 10кВ F1÷F3 – предохранители 10кВ Т – силовой трансформатор 10/0,4кВ SA – рубильник SF1÷SF6 – автоматические выключатели FV1÷FV6 – разрядники

КМ – контактор Фр – фотореле BW – электросчетчик активной энергии КА1÷КА3 – реле токовое ТА – трансформатор тока

3

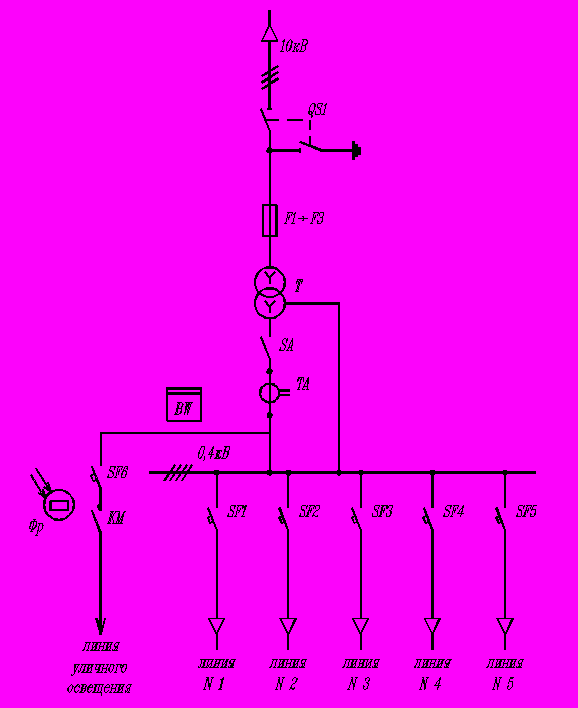

Схема электрическая принципиальная ЗТПС-10-1Т1К

QS1 – разъединитель 10кВ F1÷F3 – предохранители 10кВ Т – силовой трансформатор 10/0,4кВ SA – рубильник SF1÷SF6 – автоматические выключатели

КМ – контактор Фр – фотореле BW – электросчетчик активной энергии ТА – трансформатор тока

4

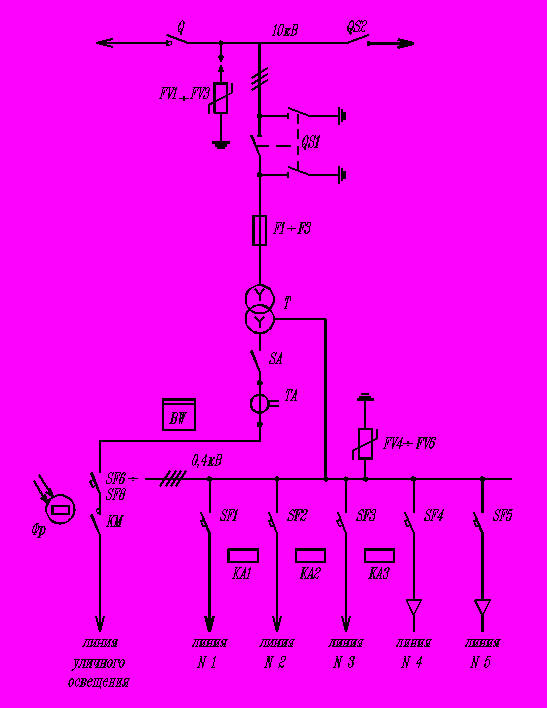

Схема электрическая принципиальная ЗТПС-10-1Т2В

QS1,QS2 – разъединители 10кВ Q – выключатель нагрузки F1÷F3 – предохранители 10кВ Т – силовой трансформатор 10/0,4кВ SA – рубильник SF1÷SF8 – автоматические выключатели FV1÷FV6 – разрядники

КМ – контактор КА1÷КА3 – реле токовое Фр – фотореле BW – электросчетчик активной энергии ТА – трансформатор тока

5

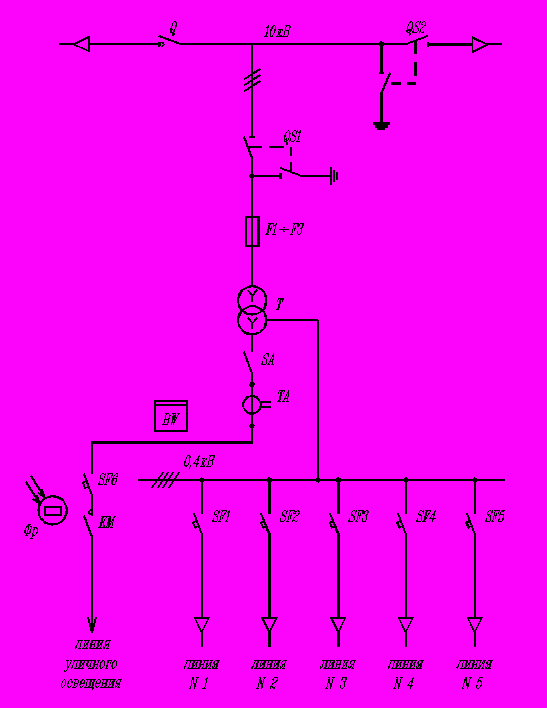

Схема электрическая принципиальная ЗТПС-10-1Т2К

QS1,QS2 – разъединители 10кВ Q – выключатель нагрузки F1÷F3 – предохранители 10кВ Т – силовой трансформатор 10/0,4кВ SA – рубильник SF1÷SF8 – автоматические выключатели

КМ – контактор Фр – фотореле BW – электросчетчик активной энергии ТА – трансформатор тока

6

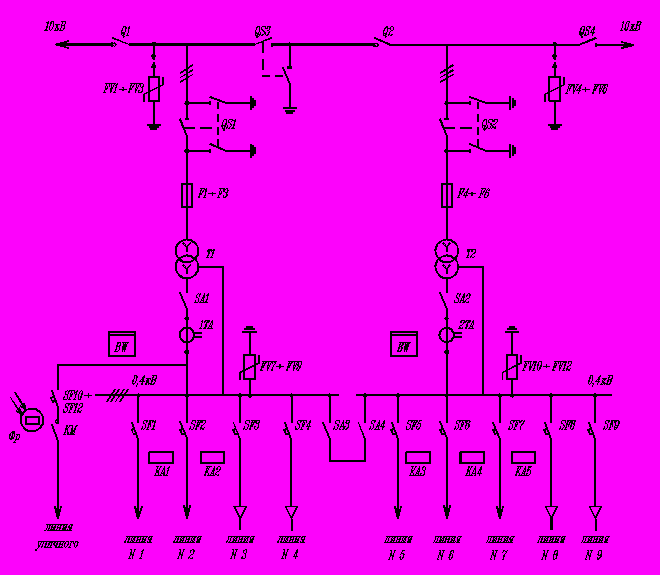

Схема электрическая принципиальная ЗТПС-10-2Т2В

QS1÷QS4 – разъединители 10кВ Q1,Q2 – выключатели нагрузки F1÷F6 – предохранители 10кВ Т1, Т2 – силовые трансформаторы 10/0,4кВ SA1÷SА4 – рубильники SF1÷SF12 – автоматические выключатели FV1÷FV12 – разрядники

КМ – контактор Фр – фотореле BW – электросчетчики активной энергии 1ТА, 2ТА – трансформаторы тока КА1÷КА5 – реле токовое

7

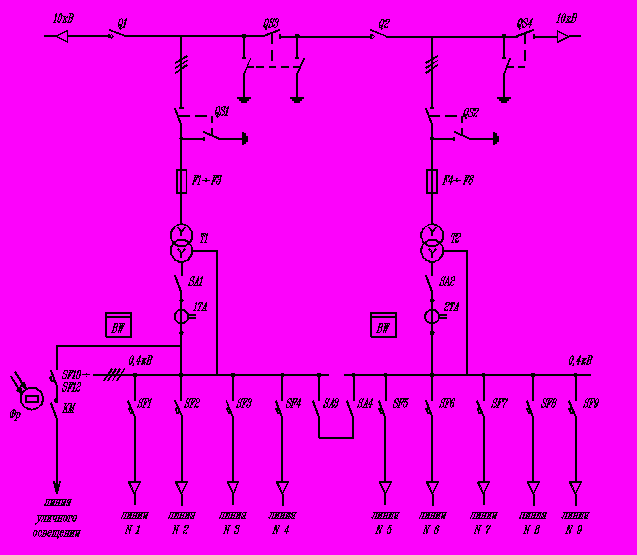

Схема электрическая принципиальная ЗТПС-10-2Т2К

QS1÷QS4 – разъединители 10кВ Q1,Q2 – выключатели нагрузки F1÷F6 – предохранители 10кВ Т1, Т2 – силовые трансформаторы 10/0,4кВ SA1÷SА4 – рубильники SF1÷SF12 – автоматические выключатели

КМ – контактор Фр – фотореле BW – электросчетчики активной энергии 1ТА, 2ТА – трансформаторы тока

8

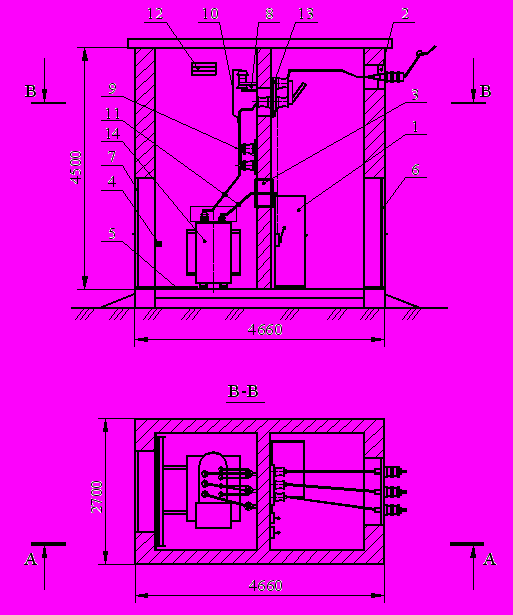

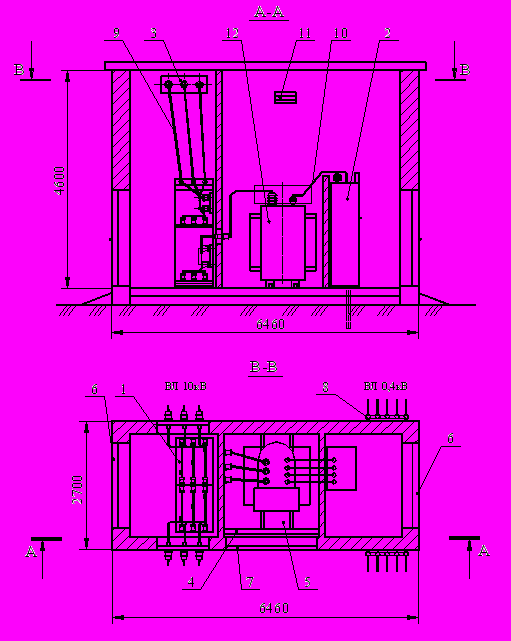

План и разрез подстанции ЗТПС-10 1Т1В





Состав комплекта для подстанции 1Т1В

1. Низковольтный шкаф

2. Плита для установки проходных изоляторов 10кВ

3. Плита проходная ввода 0,4кВ

4. Барьер заградительный

5. Подставка изолирующая

6. Дверь

7. Металлические ворота

8. Установка ОПНР-10(6)кВ

9. Установка предохранителей 10кВ

10. Шина АД31.Т 5х40 ГОСТ 15176-89 - 23,7м

11. Шина АД31.Т 6х60 ГОСТ 15176-89 - 3,9м

12. Решетка жалюзийная

13. Установка разъединителя

14. Силовой трансформатор 10/0,4кВ


9

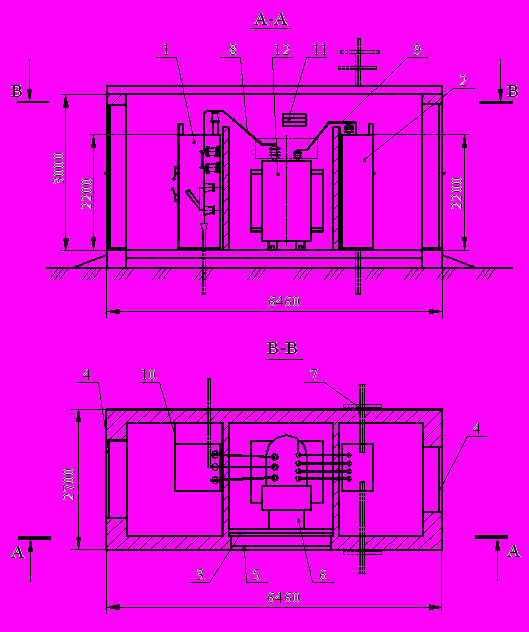

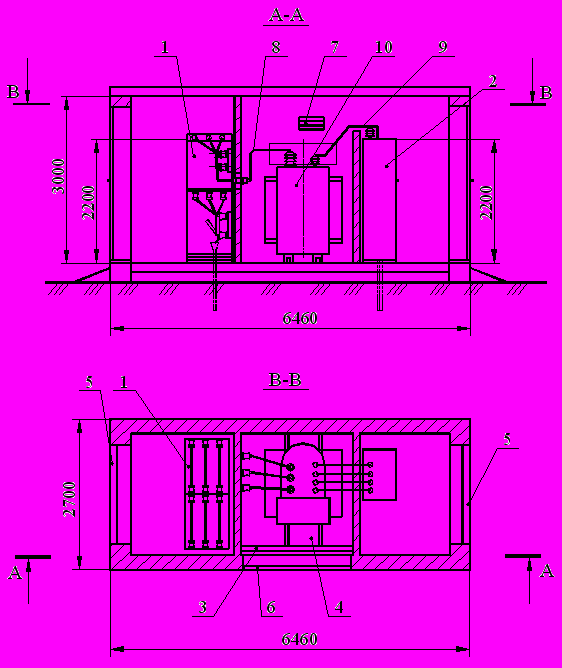

План и разрез подстанции ЗТПС-10 1Т1К





Состав комплекта для подстанции 1Т1К


1. Шкаф 10(6)кВ для ЗТП-1Т1К

2. Низковольтный шкаф ЗТП

3. Барьер заградительный

4. Дверь - 2шт.

5. Металлические ворота

6. Подставка изолирующая

7. Кронштейн для н.в. выводов

8. Шина АД31.Т 5х40 ГОСТ 15176-89 - 12,4м

9. Шина АД31.Т 6х60 ГОСТ 15176-89 - 6,2м

10. Ограждение

11. Решетка жалюзийная

12. Силовой трансформатор 10/0,4кВ


10

План и разрез подстанции ЗТПС-10 1Т2В





Состав комплекта для подстанции 1Т2В


1. Шит 10(6)кВ для ЗТП-1Т2В

2. Низковольтный шкаф ЗТП

3. Плита для установки проходных изоляторов 10кВ

4. Барьер заградительный

5. Подставка изолирующая

6. Дверь - 2шт.

7. Металлические ворота

8. Кронштейн для н.в. выводов

9. Шина АД31.Т 5х40 ГОСТ 15176-89 - 10,5м

10. Шина АД31.Т 6х60 ГОСТ 15176-89 - 5,2м

11. Решетка жалюзийная

12. Силовой трансформатор 10/0,4кВ


11

План и разрез подстанции ЗТПС-10 1Т2К





Состав комплекта для подстанции 1Т2К


1. Шит 10(6)кВ для ЗТП-1Т2К

2. Низковольтный шкаф ЗТП

3. Барьер заградительный

4. Подставка изолирующая

5. Дверь - 2шт.

6. Металлические ворота

7. Решетка жалюзийная

8. Шина АД31.Т 5х40 ГОСТ 15176-89 - 3,1м

9. Шина АД31.Т 6х60 ГОСТ 15176-89 - 5,3м

10. Силовой трансформатор 10/0,4кВ


12

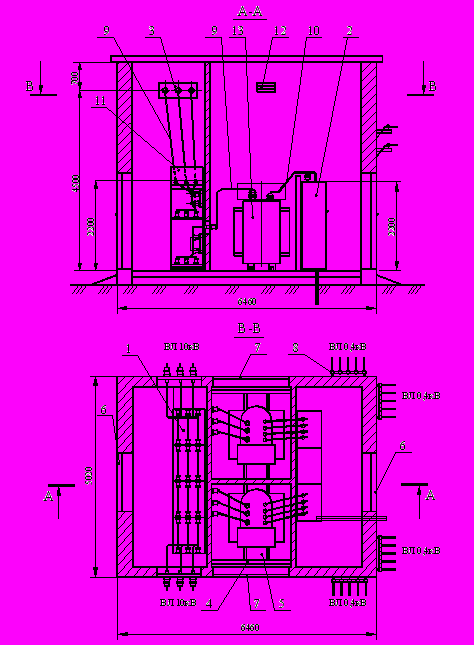

План и разрез подстанции ЗТПС-10 2Т2В




Состав комплекта для подстанции 2Т2В

1. Щит 10(6)кВ для ЗТП-2Т2В

2. Щит низковольтных шкафов ЗТП

3. Плита для установки проходных изоляторов 10кВ-2шт.

4. Барьер заградительный -2шт.

5. Подставка изолирующая

6. Дверь -2шт.

7. Металлические ворота -2шт.

8. Кронштейн для н.в. изоляторов -8шт.

9. Шина АД31.Т 5х40 ГОСТ 15176-89 - 22,2м

10. Шина АД31.Т 6х60 ГОСТ 15176-89 - 11,0м

11. Ограждение – 2шт.

12. Решетка жалюзийная – 2шт.

13. Силовой трансформатор 10/0,4кВ


13

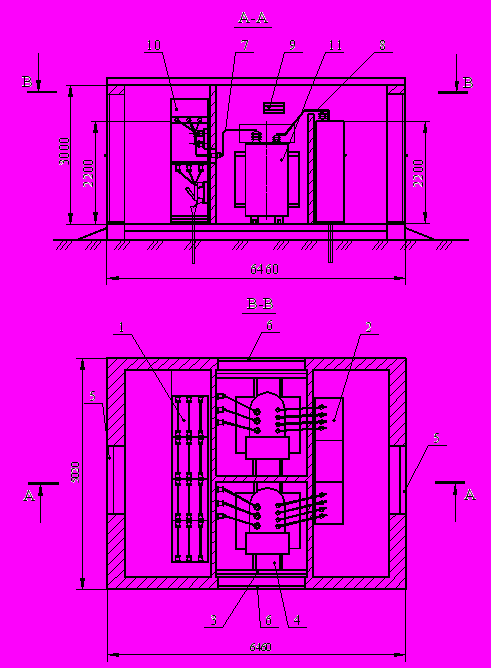

План и разрез подстанции ЗТПС-10 2Т2К





Состав комплекта для подстанции 2Т2К


1. Щит 10(6)кВ для ЗТП-2Т2К

2. Щит низковольтных шкафов ЗТП

3. Барьер заградительный – 2шт.

4. Подставка изолирующая 1шт.

5. Дверь – 2шт.

6. Металлические ворота – 2шт.

7. Шина АД31.Т 5х40 ГОСТ 15176-89 - 6,6м

8. Шина АД31.Т 6х60 ГОСТ 15176-89 - 12,2м

9. Решетка жалюзийная – 2шт.

10. Ограждение – 1шт.

11. Силовой трансформатор 10/0,4кВ


14


Разработчик - ОАО «Люберецкий электромеханический завод».

Изготовитель - ОАО «Люберецкий электромеханический завод»


По всем вопросам обращаться на завод:

Адрес: 140000, ст. Люберцы-2 Московской ж. д., ОАО «ЛЭМЗ».

Телефоны: 554-50-00 - телефон/факс

554-43-27 - секретариат

558-20-49 - главный конструктор

558-20-35 -отдел маркетинга
