№20_Стабилизатор напряжения 5…12В, 3А, крен5а


Краткое описание радиоконструктора.

Радиоконструктор позволяет на базе специализированной микросхемы собрать стабилизированный однополярный источник питания напряжением 5,6в…12,3в и током нагрузки до 3А.

Основные технические характеристики

Входящее напряжение питания, В Исходящее напряжение питания, В Выходной ток (нагрузки), А, макс Размер платы, мм

15 5,6….12,3 3 27х23

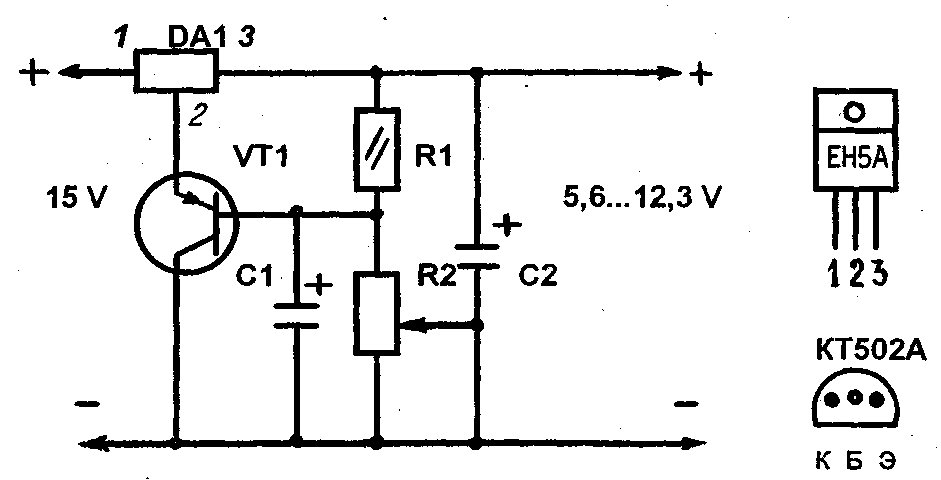

Принципиальная схема




Подготовка и настройка радиоконструктора.

Сборка производится на печатной плате входящей в состав комплекта, согласно принципиальной схеме и рисунку радиоконструктора в сборе После окончания сборки внимательно проверьте правильность выполнения монтажа.

На вход стабилизатора DA1 (вывод 1)поступает нестабилизированное напряжение 15в, а на вывод 2 сигнал выхода стабилизатора, усиленный по току транзистором VT1 и регулируемый резистором R2. Конденсаторы С1 и С2 сглаживают пульсации стабилизированного напряжения.

Правильно собранный радиоконструктор работоспособен.
