ЖУРНАЛ
УЧЕТА ПРИНЯТОГО В ЭКСПЛУАТАЦИЮ ГАЗОВОГО ОБОРУДОВАНИЯ
ПРОМЫШЛЕННЫХ, СЕЛЬСКОХОЗЯЙСТВЕННЫХ ПРЕДПРИЯТИЙ
И ПРЕДПРИЯТИЙ БЫТОВОГО ОБСЛУЖИВАНИЯ НАСЕЛЕНИЯ
ПРОИЗВОДСТВЕННОГО ХАРАКТЕРА
Начат_____________ 199 _____г.
Окончен ___________ 199 _____г.
| № пп. | Адрес | Название пред- приятия | Дата пуска газа | Приборы учета расхода газа, шт. (тип, марка, ГОСТ) | Производ- ственные агрегаты (количество и тип горелок, наличие и тип автоматики) | Котлы (количество, тип; количество и тип горелок, наличие и тип автоматики) | Горелки инфра- красного излучения, шт. (тип, ГОСТ) | Прочее оборудо- вание, шт. (тип, марка) | |||||||
| | | | | | | | | | | | | | | | |
| | | | | | | | | | | | | | | | |
| _________________________________________________ наименование предприятия газового хозяйства | Форма 9-э |
| | Срок хранения: постоянно |
ЖУРНАЛ
УЧЕТА ПРИНЯТЫХ В ЭКСПЛУАТАЦИЮ НАРУЖНЫХ ГАЗОПРОВОДОВ
Начат_____________ 199 _____г.
Окончен ___________ 199 _____г.
| № пп. | № актов приемки | Дата приемки | Meсто прокладки (улица, участок) | № дома | Давле- ние газа | Мате- риал труб | Протяженность газопроводов по диаметрам, м | ||||||||||||
| | | | | | | | 50 | 63 | 75 | 80 | 100 | 125 | 150 | 200 | | | | | Вес |
Продолжение формы 9-э
| Количество арматуры, шт | Элементы электрозащиты, шт. | Газовые колодцы, шт. | Примечание | |||||||||||
| Сифоны | Гидрозатворы | Задвижки | Краны | Компенсаторы | Контрольные трубки | Усилительные муфты | Футляры | Контрольные пункты | Протекторы | Электродренаж | Катодные уcтановки | Электроизолирующие фланцы муфты | | |
| ______________________________________________ наименование предприятия газового хозяйства | Форма 10-э |
| | Срок хранения: постоянно |
ОБЪЕДИНЕННЫЙ ЭКСПЛУАТАЦИОННЫЙ ПАСПОРТ ПОДЗЕМНЫХ
ГАЗОПРОВОДОВ
| наименование населенного пункта, улиц, квартала |
| Пacпopт составил:_________________________________________________________________ подпись ф.,и.,о. |
| Паспорт проверил________________________________________________________________ подпись ф.,и.,о. "_____" _________________199 г. |
| | | | | Характеристика газопроводов | |||||||||||||
| № пп. | Адрес объекта | Дата ввода в | Давление | | В том числе | В том числе по диаметрам | |||||||||||
| | | эксплуатацию | | Всего | межпоселковые | распределительные | вводы | 50 | 63 | 75 | 80 | 100 | 125 | 150 | | | |
| Продолжение формы 10-э |
| Характеристика газопроводов | Примечание | ||||||||||
| Сооружения на газопроводе, шт. | | ||||||||||
| Сифоны | Задвижки | Компенсаторы | Краны | Газовые колодцы | Гидроза творы | Конденсатосборники | КТ | КП | Муфты усилительные | Футляры | |
Приложение в форме 10-э
"Объединенный эксплуатационный
паспорт подземных газопроводов"
(вкладыш)
СВЕДЕНИЯ
О ПРОИЗВЕДЕННЫХ РЕМОНТАХ НА ПОДЗЕМЫХ ГАЗОПРОВОДАХ
| Дата проведения работ | Oписание выполненных работ | Подпись прoизводителя работ |
| ________________________________________________ наименование предприятия газового хозяйства | Форма 11-э |
| | Срок хранения: постоянно |
ЖУРНАЛ
РЕГИСТРАЦИИ СОГЛАСОВАНИЯ ПРОЕКТОВ
Том №___________________________
С № ____________ по № ___________
Начат_________________ 199 _____г.
Окончен _______________ 199 _____г.
| № пп. | Дата регистрации | Адрес объекта | Kраткое содержание проекта | Проектная организация | Наличие решений о защите подземных газопроводов | № проекта и дата | Заказчик | Дата согласования проекта | ф, и., о. и подпись согласовавшего проект | Примечание |
| ___________________________________________________ наименование предприятия газового хозяйства | Форма 12-э |
ЖУРНАЛ
УЧЕТА И ПРОВЕРКИ ГАЗОАНАЛИЗАТОРОВ
| Дата | Тип и номер газоанализатора | Результаты проверки | Подпись исполнителя |
Форма 13-э
| (Наименование предприятия газового хозяйства, организации) | Срок хранения : постоянно |
| Утверждаю____________ Начальник службы предприятия газового хозяйства | Образец |

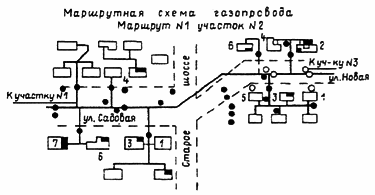

Условные обозначения, принятые для составления маршрутных схем газопровода
 | колодец теплосети |
 | колодец телефона, кабелей |
 | колодец водостока |
 | колодец водопровода |
 | колодец канализации |
 | подвалы |
 | ковера на КП, КТ, протекторах, изолирующих фланцах |
 | гидрозатвор |
 | сифон |
 | колодец газовый |
| ________ | газопровод |
(Измененная редакция, Изм. № 1)
| Продолжeние формы 13-э | ||||||||
| Наименование улицы, проезда | Давление, МПа (кгс/см  ) | Длина газопровода, м | Сооружения нa трассе, шт. | |||||
| | | | Газовые | Телефон | Водопровод | Kaнализация | Водосток | Всего |
| Продолжeние формы 13-э | ||||||||||
| | | |||||||||
| Сифоны | Гидрозатворы | Контрольные трубки | КП, КУ | Протекторы | Катодные станции | Дренажи | Изолирующие фланцы | Подвалы | Прочие | Количество условных единиц |
| | Приняли обходчики |
| Всего | 1.___________________________________ ф.,и.,о., подпись |
| Сдал______________________________________ ф.,и.,о. | 2.___________________________________ ф.,и.,о., подпись |
| "___"__________________________199____г. | "___"_________________________199____г. |
| Форма 14-э |
| _______________________________________________________ наименование предприятия газового хозяйства |
ЖУРНАЛ
ОБХОДА ТРАСС ГАЗОПРОВОДОВ
Начат_____________ 199 _____г.
Окончен ___________ 199 _____г.
| Дата обхода | № мар- шрутов | Ф.,и., о., обходчика | Проверено всего | Опи- сание заме- | Подпись обход- чика | |||
| | | | подвалов | колодцев | прочих сооружений | чаний, выявлен- | | |
| | | | | газовых | других видов | | ных при обходе трассы, наличие рапортов | |
Форма 15-э
___________________________________________
наименование предприятия газового хозяйства
РАПОРТ №____
ОБХОДЧИКА ТРАССЫ ГАЗОПРОВОДОВ
"_____" ___________199__ г.
Мною_____________________________________________________________________
должность, ф., и., о.
при обходе трассы газопровода по маршруту №_________________________________
выявлены следующие замечания_____________________________________________
перечислить замечания,
__________________________________________________________________________
выявленные при обходе, с указанием места их обнаружения
Были выполнены следующие меры безопасности_______________________________
__________________________________________________________________________
указать перечень мер
__________________________________________________________________________
__________________________________________________________________________
Прошу принять соответствующие меры.
Обходчик__________ ____ ч_____ мин
подпись
Меры, принятые по замечаниям обходчика:____________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
Подпись ответственного за выполнение_______________________________________
"___"__________ 199__ г. ____ч _____мин
форма 16-э
___________служба (участок)
Срок хранения: 2 года
___________треста Срок действия уведомления
газового хозяйства до_________ 199__ г.
Один экземпляр вручается представителю
организации, производящей земляные ра-
боты, второй экземпляр хранится на служ-
бе (участке) газового хозяйства
