Вопросы к междисциплинарному экзамену по дисциплине
“МЕТОДЫ АНАЛИЗА И РАСЧЕТА ЭЛЕКТРОННЫХ СХЕМ”
| 1. Проанализировать работу источника опорного напряжения, используя схемную модель линейных приращений и локальную модель р-n перехода. |  |
| | Рис.1 |
2.Записать и пояснить алгоритм получения параметров схемной модели линейных приращений компонентов электронных схем на примере биполярного транзистора.
Рис.2
3.
Записать обобщенным методом узловых потенциалов математическую модель схемы при заданных Y - параметрах транзистора.
РРис.3
4.Записать частным методом узловых потенциалов математическую модель схемы на ОУ (рис.4).
Рис.4

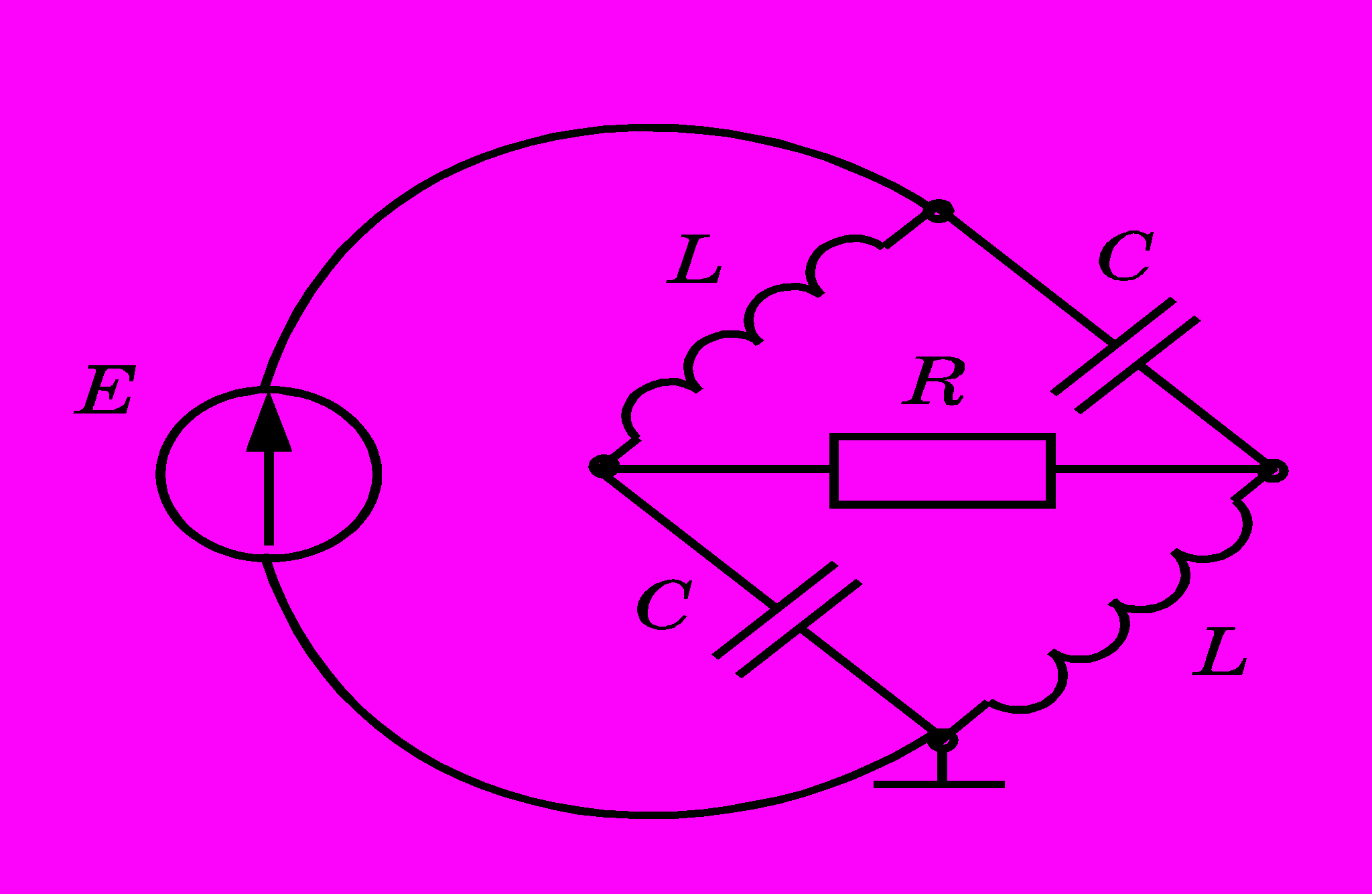

5.Выбрать дерево графа и показать, что.
Рис.5
6. Выбрать дерево графа цепи (см. рис.5) и доказать, что
.7.Косвенным методом построить СГ цепи на дискретных компонентах.
Рис.6
8.Косвенным методом построить СГ цепи на ОУ (см. рис. 4).
9.Прямым методом построить СГ цепи на дискретных компонентах
(см. рис. 6).
10.Прямым методом построить СГ цепи на ОУ (см. рис. 4).

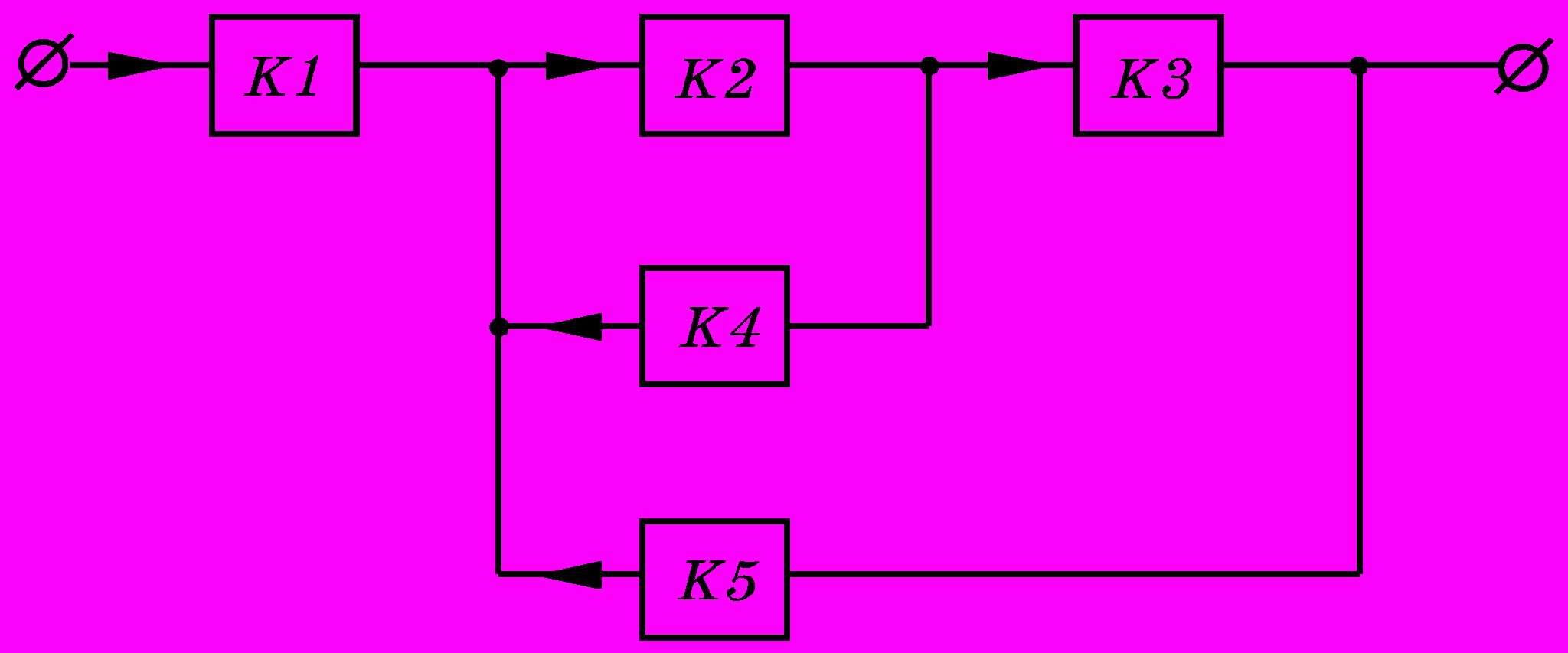

11.Найти чувстви-тельность схемной функции относительно заданного параметра методом СГ.
Рис. 7
12. Записать математическую модель цепи II-го порядка в пространстве состояний.
Рис. 8
13.Найти матричную передаточную функцию по известной системе уравнений переменных состояния
.

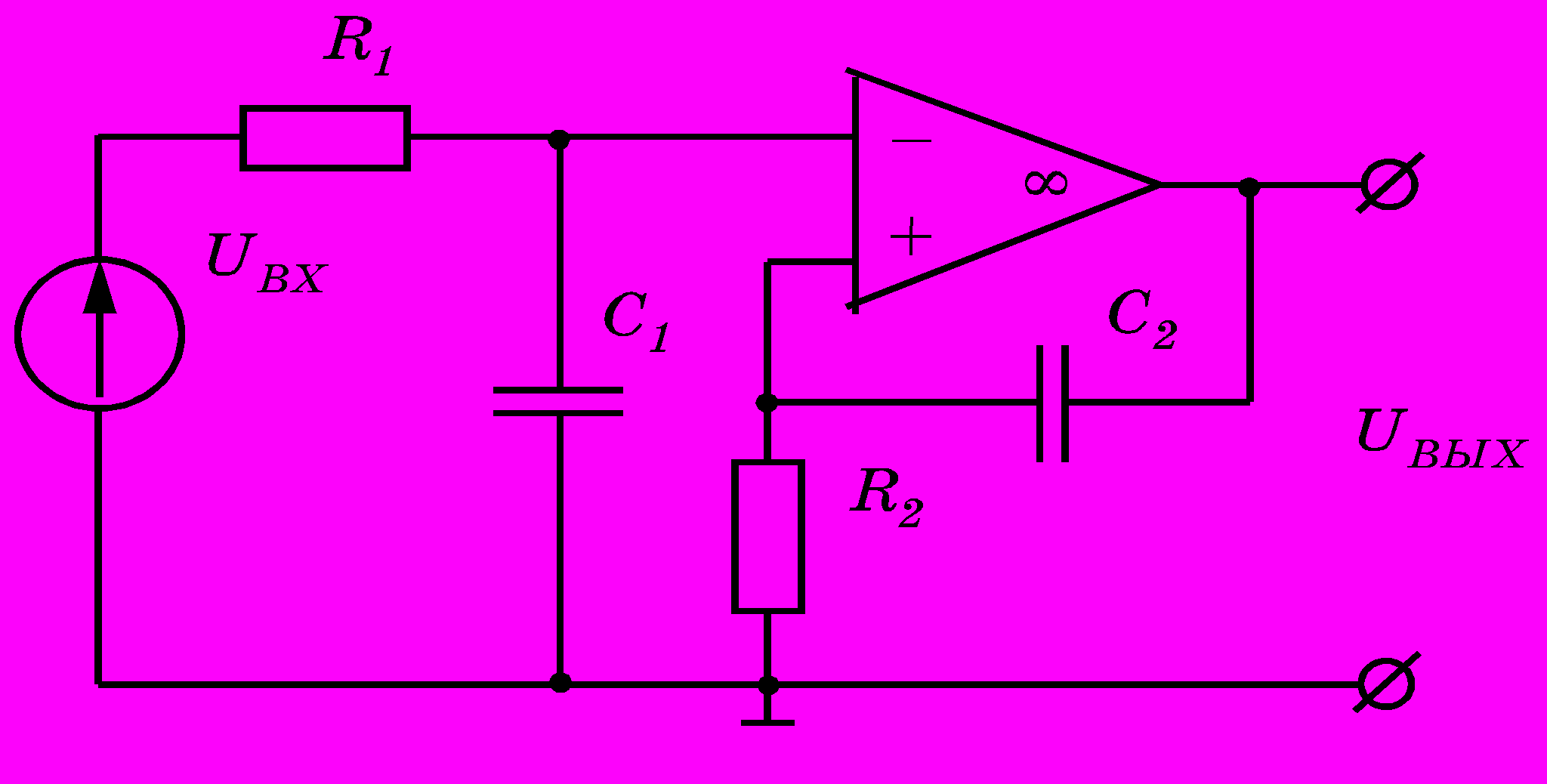

14.Записать передаточную функцию и дать качественную оценку поведения цепи II-го порядка на ОУ в частотной и временной области.

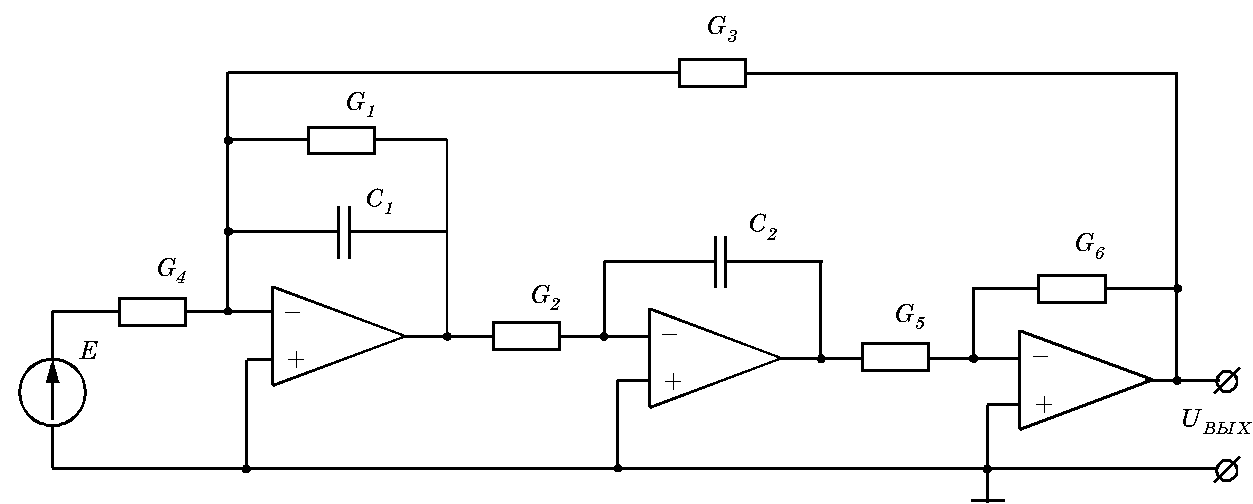

Рис. 9
15.Записать алгоритм расчета чувствительности выходного напряжения к паразитным параметрам цепи при
методом присоединенной системы.
Рис. 10
16. Записать алгоритм расчета чувствительности выходного напряжения по отношению к температуре, игнорируя паразитные элементы и температурный коэффициент емкости. Положить
. В разложении Тейлора функции температурной зависимости проводимостей учесть только линейную часть (см. рис.10).17. Найти минимум целевой функции
, указав градиент
и координаты глобального минимума.18. Для целевой функции
найти матрицу Гессе и направление поиска, G-сопряженное к направлению
Составил: доцент каф. ПМЭ Глотов Анатолий Филиппович.
08.05.2012 г.
