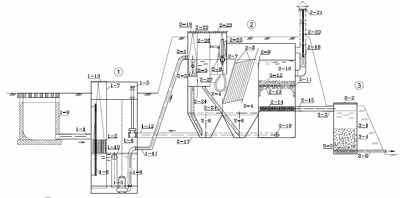

СХЕМА УСТАНОВКИ ОЧИСТКИ ДОЖДЕВЫХ СТОЧНЫХ ВОД "СВИРЬ У"






1 Насосная станция
1-1 Подводящий трубопровод
1-2 Контейнер для отбросов
1-3 Погружной насос для загрязненной жидкости
1-4 Шаровой кран
1-5 Штанга управления шаровым краном
1-6 Лестница
1-7 Бокс контейнера для отбросов
1-8 Шланг напорный
1-9 Дождеприемник
1-10 Переливной трубопровод
1-11 Напорный трубопровод
1-12 Трубопровод промывной трубы
1-13 Решетка для проветривания

2 Блок очистки
2-1 Подвод сточных вод
2-2 Пескоулавливающий бункер
2-3 Полупогружная перегородка
2-4 Отстойная зона
2-5 Тонкослойный блок
2-6 Приямки для осадка
2-7 Труба поворотная
2-8 Емкость для нефтепродуктов
2-9 Водослив
2-10 Фильтр с плавающей загрузкой
2-11 Решетка
2-12 Щебень
2-13 Плавающая загрузка
2-14 Дренаж большого сопротивления
2-15 Отвод очищенных сточных вод
2-16 Дренаж малого сопротивления
2-17 Отвод промывной воды
2-18 Поплавковый указатель уровня перед фильтром
2-19 Решетка для проветривания
2-20 Линия деаэрации
2-21 Огнепреградитель
2-22 Бокс пескоулавливающего фильтра
2-23 Бокс емкости для нефтепродуктов
2-24 Трубопроводы для забора осадка
2-25 Поплавковый указатель уровня в емкости нефтепродуктов
2-26 Линия деаэрации емкости нефтепродуктов
3 Сорбционный фильтр
3-1 Корпус
3-2 Крышка
3-3 Подводящий трубопровод
3-4 Сорбент
3-5 Дренаж
3-6 Отводящий трубопровод очищенных сточных вод.
