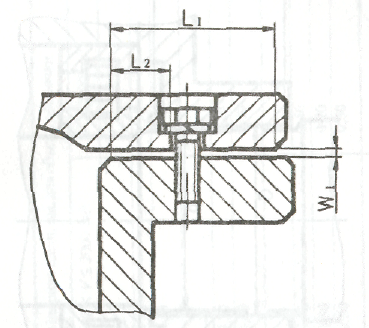

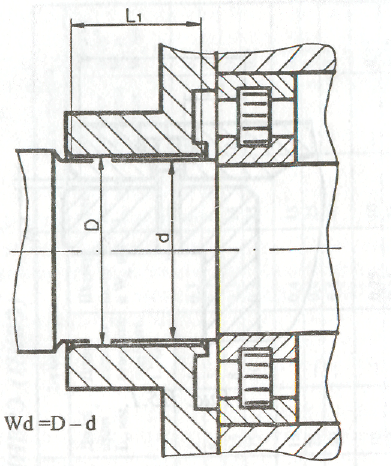

Рис. 1 Рис. 2

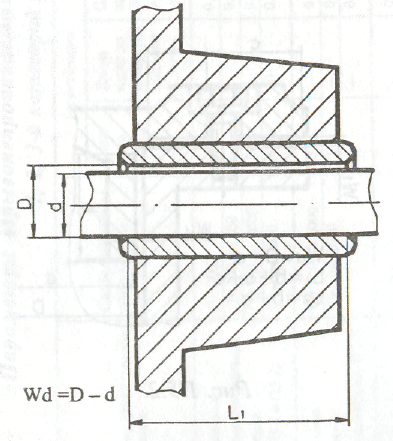

Рис. 3 Рис. 4


Таблиця 2. Параметри вибухонепроникних з'єднань електрообладнання підгруп IIА і IIВ згідно з ГОСТ 22782.6 - 81

Вид вибухонепроникного з'єднання	Вільний об'єм оболонки, куб.см	Підгрупа IIА	Підгрупа IIВ
довжина щілини L1, мм	довжина щілини до отвору під болт L2, мм	ширина щілини плоского і циліндричного вибухонепроникних з'єднань W1 і Wd, мм	довжина щілини L1, мм	довжина щілини до отвору під болт L2, мм	ширина щілини плоского і циліндричного вибухонепроникних з'єднань W1 і Wd, мм
1	2	3	4	5	6	7	8
Нерухоме вибухонепроникне з'єднання, рухоме вибухонепроникне з'єднання тяг і валиків керування (рис. 1, 2, 4)	До 100	6	6	0,3	6	6	0,2
25	9	0,4	-	-	-
Понад 100 до 2000	12,5	8	0,3	12,5	8	0,15
25	9	0,4	-	-	-
Понад 2000	12,5	8	0,2	12,5	8	0,15
25	9	0,4	25	9	0,2
Рухоме вибухонепроникне з'єднання валів електричних машин з підшипниками ковзання (рис. 3)	До 100	6	-	0,3	6	-	0,2
12,5	-	0,35	12,5	-	0,25
25	-	0,4	25	-	0,3
40	-	0,5	40	-	0,4
Понад 100 до 2000	12,5	-	0,3	12,5	-	0,2
25	-	0,4	25	-	0,25
40	-	0,5	40	-	0,3
Понад 2000	12,5	-	0,2	25	-	0,2
25	-	0,4	-	-	-
40	-	0,5	40	-	0,25
Рухоме вибухонепроникне з'єднання валів електричних машин з підшипниками ковзання (рис. 3)	До 100	6	-	0,45	6	-	0,3
12,5	-	0,5	12,5	-	0,4
25	-	0,6	25	-	0,45
40	-	0,75	40	-	0,6
Понад 100 до 2000	12,5	-	0,45	12,5	-	0,3
25		0,6	25		0,4
40	-	0,75	40	-	0,45
Понад 2000	12,5	-	0,3	12,5	-	0,2
25	-	0,6	25	-	0,3
40	-	0,75	40	-	0,4

Таблиця 3. Параметри вибухонепроникних з'єднань електрообладнання підгрупи IIС згідно з ГОСТ 22782.6-81

Вид вибухонепроникного з'єднання	Вільний об'єм оболонки, куб.см	Довжина щілини L1, мм	Довжина щілини до отвору під болт L2, мм	Ширина щілини плоского вибухонепроникного з'єднання W1 і Wd, мм
1	2	3	4	5
Плоске нерухоме вибухонепроникне з'єднання (рис.1)	До 100	6	6	0,1
Понад 100 до 500	9,5	6	0,1
Циліндричне нерухоме вибухонепроникне з'єднання	До 500	6	-	0,1
12,5	-	0,15
40	-	0,2
Понад 500 до 2000	12,5	-	0,15
40	-	0,2
Понад 2000	25	-	0,15
40	-	0,2
Плоскоциліндричне нерухоме вибухонепроникне з'єднання (в > 0,5 L1, c+a > 6 мм) (рис. 2)	До 2000	12,5	8	0,15
25	9	0,18
40	9	0,2
Понад 2000	25	9	0,18
40	9	0,2
Рухоме вибухонепроникне з'єднання тяг та валків керування (рис. 4)	До 100	6	-	0,1
12,5	-	0,15
40	-	0,2
Понад 100 до500	9,5	-	0,1
12,5	-	0,15
40	-	0,2
Понад 500 до2000	12,5	-	0,15
40	-	0,2
Понад 2000	25	-	0,15
40	-	0,2
Рухоме вибухонепроникне з'єднання валів електричних машин з підшипниками ковзання (рис. 3)	До 100 6	-	0,15	-
12,5	-	0,25
40	-	0,3
Понад 100 до 500	9,5	-	0,15
12,5	-	0,25
40	-	0,3
Понад 500 до 2000	12,5	-	0,25
40	-	0,3
Понад 2000	25	-	0,25
40	-	0,3
