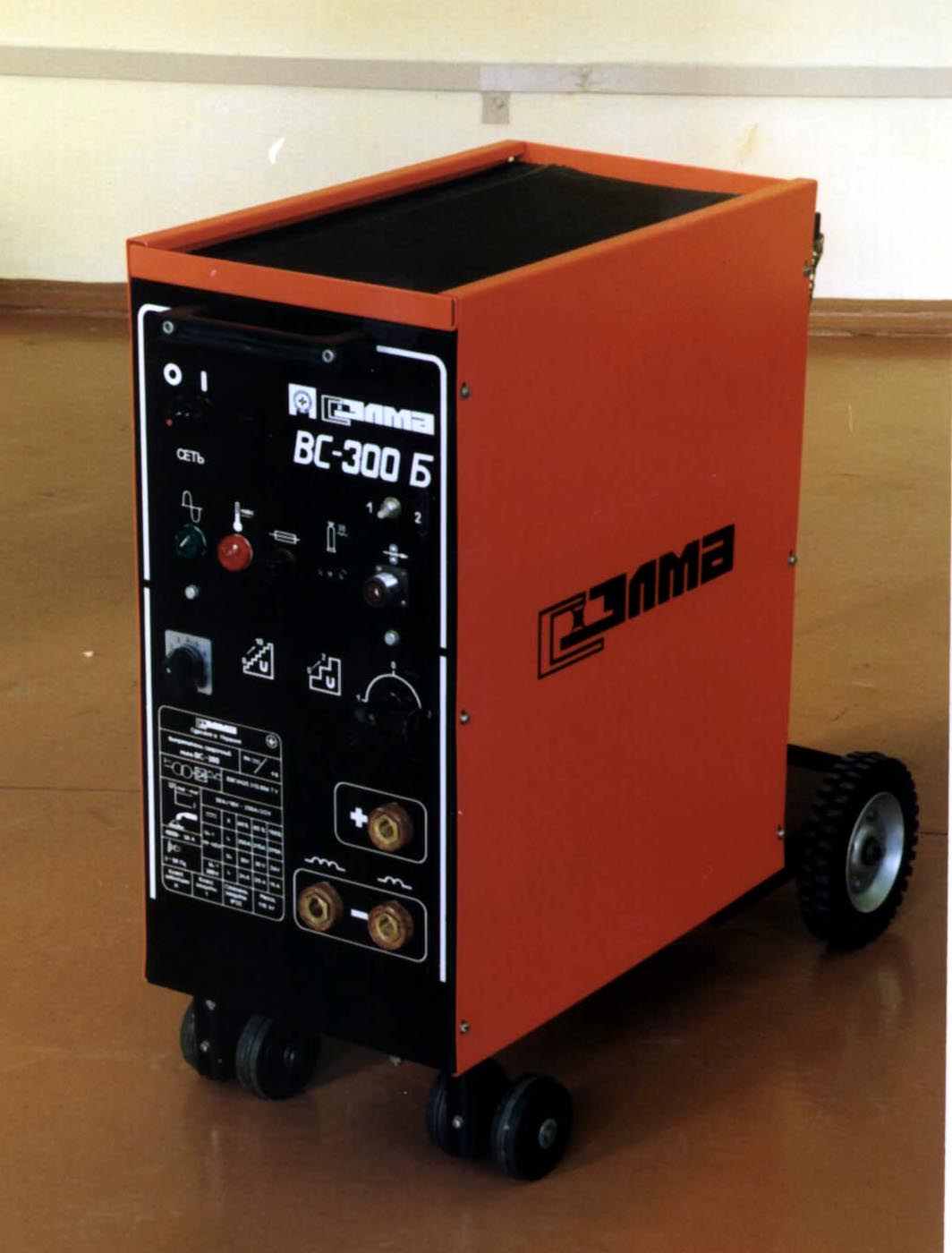

Выпрямители сварочные ВС-300Б

Сварочные выпрямители типа ВС-300Б предназначены для полуавтоматической сварки плавящейся сварочной проволокой в среде защитных газов изделий из сталей на постоянном токе.

Выпрямители имеют жесткую внешнюю характеристику, ступенчатое регулирование выходного напряжения.

Конструкция тележки на поворотных колесах, наличие площадки для установки баллона с защитным газом позволяют легко доставить выпрямитель в любое удобное место для работы.

Выпрямители имеют следующие основные технические решения:

• Включение источника по команде с кнопки на горелке

• Защита от тепловой перегрузки

• Класс изоляции Н

• Розетка 36В для питания подогревателя газа

• Две ступени индуктивности

• Быстроразъемные, безопасные токовые разъемы

• Принудительное охлаждение


Технические характеристики

Напряжение питающей сети, В	3380
Частота питающей сети, Гц	50
Номинальный сварочный ток, А (ПВ, %)	315 (85)
Пределы регулирования сварочного тока, А	50-350
Пределы регулирования рабочего напряжения, В	17-35
Напряжение холостого хода, В, не более	41
Количество ступеней регулирования рабочего напряжения	20
Потребляемая мощность, кВА, не более	25
Масса, кг, не более	120
Габаритные размеры, мм, длинаширинавысота, не более	850420800

Комплект поставки

Наименование	К-во	Примечание
Выпрямитель ВС-300Б с сетевым кабелем 3м	1
Вставка ВМ-300	2	ЗИП
Вилка 2РМД24КПН10Ш5В1	1	ЗИП
Вилка ШР20П5НГ10	1	ЗИП
Паспорт ВС-300Б	1
