СТЕСНЕННЫЕ ПОМЕЩЕНИЯ С ПРОВОДЯЩИМ ПОЛОМ, СТЕНАМИ И ПОТОЛКОМ
Дата введения 1997-01-01
Предисловие
1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрооборудование жилых и общественных зданий".
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 10 июля 1996 г. № 448.
3. Настоящий стандарт представляет собой аутентичный текст международного стандарта МЭК 364-7-706-83 "Электрические установки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 706. Стесненные помещения с проводящим полом, станами и потолком".
4. ВВЕДЕН ВПЕРВЫЕ.
Введение
Настоящий стандарт входит в часть 7 комплекса государственных стандартов на электроустановки зданий, разрабатываемых на основе стандартов Международной Электротехнической Комиссии МЭК 364 "Электрические установки зданий", устанавливающих требования по безопасности эксплуатации электроустановок зданий.
Нумерация разделов и пунктов в стандарте соответствует принятой нумерации в стандарте МЭК 364-7-706-83.
Требования настоящего стандарта дополняют, изменяют или отменяют требования #M12293 0 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S и #M12293 1 5200274 3796760687 2607792374 4292598768 3723680689 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.8#S, что отражено в обозначениях разделов и пунктов стандарта.
Например: 706.4 - обозначение раздела, устанавливающего дополнительные и измененные требования, относящиеся к соответствующему разделу #M12293 2 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S;
706.411.1.4.3 - обозначение пункта, изменяющего требования пункта 411.1.4.3. #M12293 3 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S;
706.471.2.2 - обозначение пункта, изменяющего требования пункта 471.2.2 #M12293 4 5200274 3796760687 2607792374 4292598768 3723680689 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.8#S.
Отсутствие в стандарте ссылки на разделы или пункты #M12293 5 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S и #M12293 6 5200274 3796760687 2607792374 4292598768 3723680689 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.8#S указывает на то, что требования этих стандартов применяют без изменений.
Кроме того, для электроустановок, работающих в стесненных помещениях с проводящим полом, стенами и потолком, должны применяться требования других стандартов комплекса ГОСТ Р 50571 на электроустановки зданий в части, относящейся к этим электроустановкам.
1. Область применения
Настоящий стандарт устанавливает специальные требования по обеспечению защиты от поражения электрическим током при эксплуатации электроустановок в стесненных помещениях с проводящим полом, стенами и потолком.
Общие требования по обеспечению безопасности - по #M12293 0 1200001335 3796760687 2391078365 1193557240 4292598768 4174033696 247265662 4291934768 557313239ГОСТ Р 50571.1#S (часть 2).
Стесненное помещение с проводящим полом, стенами и потолком - помещение, полы, стены и потолок которого выполнены из токопроводящих материалов, внутри которого человек может соприкасаться с окружающими его частями помещения и в котором возможность препятствовать этому соприкосновению ограничена.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
#M12293 0 1200001335 3796760687 2391078365 1193557240 4292598768 4174033696 247265662 4291934768 557313239ГОСТ Р 50571.1-93#S. Электроустановки зданий. Основные положения;
#M12293 1 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3-94#S. Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током;
#M12293 2 5200274 3796760687 2607792374 4292598768 3723680689 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.8-94#S. Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Общие требования по применению мер защиты для обеспечения безопасности. Требования по применению мер защиты от поражения электрическим током.
706. Стесненные помещения с проводящим полом, стенами и потолком
706.4. Требования по обеспечению безопасности.
706.41. Защита от поражения электрическим током.
706.411.1.4.3. При применении системы БСНН, независимо от номинального напряжения, защиту от непосредственного (прямого) прикосновения (411.1.4.3 #M12293 0 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S) следует обеспечивать либо посредством барьеров или оболочек со степенью защиты IP2X, или посредством изоляции, выдерживающей испытательное напряжение 500 В переменного тока (действующее значение) в течение 1 мин.
705.471. Применение мер защиты от поражения электрическим током.
706.471.1. [Защита от непосредственного (прямого) прикосновения].
Защита посредством установки барьеров (412.3. #M12293 1 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S) и путем размещения вне зоны досягаемости (412.4 #M12293 2 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S) не допускается.
706.471.2. Защита от косвенного прикосновения.
Допускаются только следующие меры защиты:
а) при питании ручного инструмента и переносных измерительных приборов - либо посредством применения систем БСНН или ЗСНН (411.1 #M12293 3 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S), либо посредством электрического разделения цепей (413.5 #M12293 4 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S) при условии, что к вторичной обмотке разделяющего трансформатора подключают только один электроприемник. Рекомендуется применять электрооборудование класса II. При использовании электрооборудования класса I последнее должно иметь ручку из изоляционного материала с изоляционным покрытием.
Примечание. Разделяющий трансформатор может иметь несколько вторичных обмоток.
б) при питании переносных ламп (светильников) - посредством применения системы БСНН или ЗСНН (411.1 #M12293 5 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S). Допускается применение люминесцентных светильников со встроенным двухобмоточным трансформатором, подключаемым к источнику питания системы БСНН или ЗСНН;
в) при питании стационарного электрооборудования:
- либо посредством автоматического отключения питания (413.1 #M12293 6 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S) и применения дополнительной системы уравнивания потенциалов, объединяющей все открытые проводящие части стационарного электрооборудования и все проводящие части помещения, одновременно доступные для прикосновения (413.1.6 #M12293 7 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S);
- либо посредством применения системы БСНН или ЗСНН (411.1 #M12293 8 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S);
- либо посредством электрического разделения цепей (413.5 #M12293 0 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S) при условии, что к вторичной обмотке разделяющего трансформатора подключен только один электроприемник.
706.471.2.2. Источник питания системы БСНН или ЗСНН и разделяющие трансформаторы следует устанавливать вне стесненных помещений с проводящим полом, стенами и потолком, за исключением случая, предусмотренного в 706.471.2б.
706.471.2.3. Если для отдельных видов стационарного электрооборудования, таких как контрольно-измерительные приборы, необходимо предусматривать рабочее заземление, то в этом случае применяют систему уравнивания потенциалов, соединяющую все открытые проводящие части стационарного электрооборудования и сторонние проводящие части внутри стесненного помещения с проводящим полом, стенами и потолком, и рабочее заземление.
ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ
Часть 7
ТРЕБОВАНИЯ К СПЕЦИАЛЬНЫМ ЭЛЕКТРОУСТАНОВКАМ
Раздел 703
ПОМЕЩЕНИЯ, СОДЕРЖАЩИЕ НАГРЕВАТЕЛИ ДЛЯ САУН
Дата введения 1997-01-01
Предисловие
1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрооборудование жилых и общественных зданий".
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 10 июля 1996 г. № 447.
3. Настоящий стандарт содержит полный аутентичный текст международного стандарта МЭК 364-7-703-84 "Электрические установки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 703. Помещения, содержащие нагреватели для саун".
4. ВВЕДЕН ВПЕРВЫЕ.
Введение
Настоящий стандарт входит в часть 7 комплекса государственных стандартов на электроустановки зданий, разрабатываемых на основе стандартов Международной электротехнической комиссии МЭК 364 "Электрические установки зданий. Часть 7", устанавливающих требования по безопасности к специальным помещениям и устанавливаемому в них электрооборудованию.
Нумерация разделов и пунктов в стандарте соответствует принятой нумерации в стандарте МЭК 364-7-703-84.
Требования настоящего стандарта дополняют, изменяют или отменяют требования #M12293 0 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S и #M12293 1 5200274 3796760687 2607792374 4292598768 3723680689 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.8#S, что отражено в обозначениях разделов и пунктов стандарта.
Например: 703.4 - обозначение раздела настоящего стандарта устанавливающего требования по обеспечению безопасности;
703.5 - обозначение раздела настоящего стандарта, устанавливающего требования к выбору и монтажу электрооборудования;
703.411.1.4.3 - обозначение пункта, изменяющего требования пункта 411.1.4.3.#M12293 2 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S.
Кроме того, для электроустановок помещений, содержащих нагреватели для саун, должны применяться требования других стандартов комплекса ГОСТ Р 50571 в части относящейся к этим электроустановкам.
1. Область применения
Настоящий стандарт устанавливает специальные требования к электроустановкам помещений, содержащих нагреватели для саун, с целью обеспечения защиты людей от поражения электрическим током и безопасной эксплуатации электроустановок.
Общие требования по обеспечению безопасности - по #M12293 0 1200001335 3796760687 2391078365 1193557240 4292598768 4174033696 247265662 4291934768 557313239ГОСТ Р 50571.1#S (часть 2).
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
#M12293 0 1200001335 3796760687 2391078365 1193557240 4292598768 4174033696 247265662 4291934768 557313239ГОСТ Р 50571.1-93#S. Электроустановки зданий. Основные положения;
#M12293 1 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3-94#S. Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током;
#M12293 2 5200274 3796760687 2607792374 4292598768 3723680689 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.8-94#S. Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Общие требования по применению мер защиты для обеспечения безопасности. Требования по применению мер защиты от поражения электрическим током;
ГОСТ 27570.29-91. Безопасность бытовых и аналогичных электрических приборов. Дополнительные требования к электронагревательным приборам для саун и методы испытаний.
703. Помещения, содержащие нагреватели для саун
703.1. Электроустановки помещений, содержащих нагреватели для саун, должны соответствовать требованиям комплекса стандартов ГОСТ Р 50571 с учетом требований настоящего стандарта, которые дополняют, изменяют или отменяют соответствующие пункты стандартов этого комплекса.
Электронагреватели для саун должны соответствовать требованиям ГОСТ 27570.29.
703.4. Требования по обеспечению безопасности.
703.41. Защита от поражения электрическим током - по #M12293 0 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S с учетом следующих требований.
703.411.1.4.3. При применении в качестве защитной меры системы БСНН, защиту от непосредственного прямого прикосновения к токоведущим частям, независимо от номинального напряжения, следует выполнять:
- при помощи установки ограждений или оболочек, имеющих степень защиты не менее IP2X;
- при помощи изоляции токоведущих частей, выдерживающей испытательное напряжение 500 В переменного тока (действующее значение) в течение 1 мин.
703.471. Применение мер защиты от поражения электрическим током - по #M12293 1 5200274 3796760687 2607792374 4292598768 3723680689 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.8#S с учетом следующих требований.
703.471.1. Меры защиты от непосредственного (прямого) прикосновения к токоведущим частям, выполняемые путем установки барьеров по #M12293 2 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S (412.3) или путем размещения токоведущих частей вне зоны досягаемости (412.4) #M12293 3 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S, не допускаются.
703.471.2. Меры защиты от косвенных прикосновений к открытым токопроводящим частям в непроводящих помещениях по #M12293 4 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S (413.3) и выполняемые путем устройства систем местного уравнивания потенциалов, не соединенных с землей, по #M12293 5 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S (413.4) не допускаются.
703.5. Выбор и монтаж электрооборудования.
703.51. Общие требования.
703.51.2. Электрооборудование должно иметь степень защиты не ниже IP24.
Настоящим стандартом регламентируются зоны размещения электрооборудования и требования к электрооборудованию (рисунок 703А):
- зона 1, в которой допускается размещать только электронагреватели для саун;
- зона 2, для которой требования по теплостойкости к электрооборудованию не устанавливаются;
- зона 3, в которой электрооборудование должно выдерживать температуру не менее 125°С, а изоляция проводов и кабелей - не менее 170°С;
- зона 4, в которой должны устанавливаться только устройства управления электронагревателями (термостаты и ограничители температуры) и электропроводка к ним. Электропроводка должна выдерживать температуру не менее 170°С.
703.52. Электропроводки.
Электропроводки должны иметь изоляцию, отвечающую требованиям #M12293 0 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ 50571.3#S (413.2), и не иметь металлических оболочек и труб.
703.53. Распределительные устройства и устройства управления.
Аппаратура, не встроенная в электронагреватели, должна быть размещена вне саун.
Запрещается устанавливать в саунах штепсельные розетки.
Сауна должна быть оборудована ограничителем температуры, который должен отключать электронагреватель от сети, если температура в зоне 4 превышает 140°С.

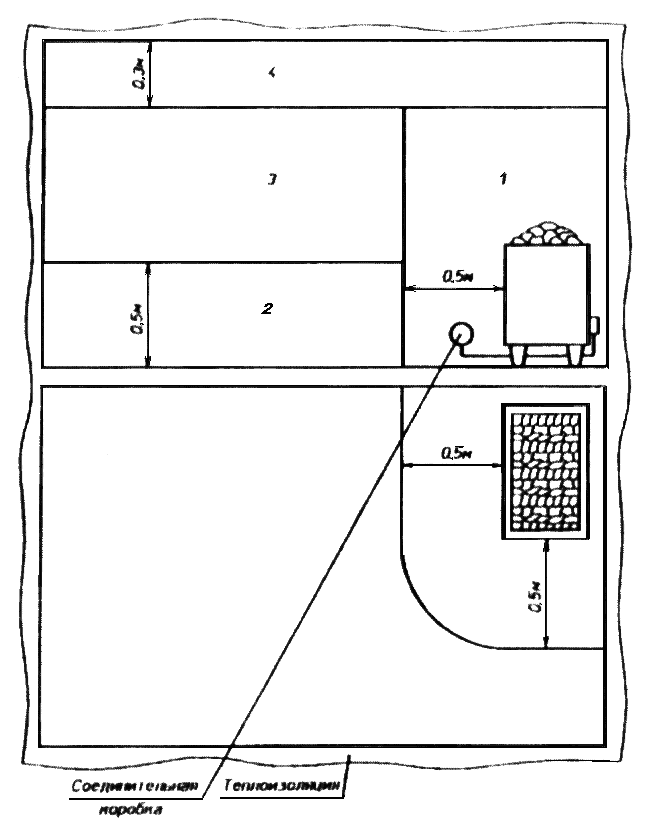

1 - теплоизоляция; 2 - соединительная коробка
Рисунок 703А - Зоны температуры окружающей среды
ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ
Часть 7
ТРЕБОВАНИЯ К СПЕЦИАЛЬНЫМ ЭЛЕКТРОУСТАНОВКАМ
Раздел 701
Ванные и душевые помещения
Дата введения 1997-01-01
Предисловие
1. ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электрооборудование жилых и общественных зданий".
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 10 июля 1996 г. № 446.
3. Настоящий стандарт представляет собой аутентичный текст международного стандарта МЭК 364-7-701-84 "Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения".
4. ВВЕДЕН ВПЕРВЫЕ .
Введение
Настоящий стандарт входит в часть 7 комплекса государственных стандартов на электроустановки зданий, разрабатываемых на основе стандартов Международной Электротехнической Комиссии МЭК 364 "Электрические установки зданий", устанавливающих требования по безопасности эксплуатации электроустановок зданий.
Нумерация разделов и пунктов в стандарте соответствует принятой нумерации в стандарте МЭК 364-7-701-84.
Требования настоящего стандарта дополняют, изменяют или отменяют требования отдельных государственных стандартов комплекса ГОСТ Р 50571 на электроустановки зданий, что отражено в обозначениях разделов и пунктов стандарта.
Например: 701.411.1.4.3 - обозначение пункта, изменяющего требования пункта 411.1.4.3 #M12293 0 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S.
Кроме того, для электроустановок ванных и душевых помещений должны применяться требования других стандартов комплекса ГОСТ Р 50571 в части, относящейся к этим электроустановкам.
1. Область применения
Настоящий стандарт устанавливает специальные требования к электроустановкам в ванных и душевых помещениях и окружающих их зонах, где имеет место повышенный риск поражения людей электрическим током.
Общие требования по обеспечению безопасности - по #M12293 0 1200001335 3796760687 2391078365 1193557240 4292598768 4174033696 247265662 4291934768 557313239ГОСТ Р 50571.1#S (часть 2).
Эти требования не относятся к закрытым душевым кабинам, изготовленным заводским способом, со своим душевым поддоном и канализацией, за исключением 701.53б.
Примечание. Для ванных помещений, предназначенных для медицинских целей, могут понадобиться специальные требования.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
#M12293 0 1200001335 3796760687 2391078365 1193557240 4292598768 4174033696 247265662 4291934768 557313239ГОСТ Р 50571.1-93#S. Электроустановки зданий. Основные положения;
#M12293 1 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3-94#S. Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током;
ГОСТ 7397.0-89 Выключатели для бытовых и аналогичных стационарных электрических установок. Общие технические условия.
701. Ванные и душевые помещения
701.3. Общие характеристики.
701.32. Классификация зон.
Требования настоящего стандарта для обеспечения безопасности и выбора электрооборудования основываются на следующих размерах зон для ванных и душевых помещений (см. 701А и 701В).
Зона 0 представляет собой внутренний объем ванны или душевого поддона.
Зона 1 ограничивается:
- внешней вертикальной плоскостью ванны или душевого поддона или вертикальной плоскостью на расстоянии 0,60 м от душевого разбрызгивателя - для душа без поддона;
- полом и горизонтальной плоскостью на расстоянии 2,25 м над полом.
Зона 2 ограничивается:
- внешней вертикальной плоскостью зоны 1 и параллельной ей вертикальной плоскостью на расстоянии 0,60 м;
- полом и горизонтальной плоскостью на расстоянии 2,25 м над полом.
Зона 3 ограничивается:
- внешней вертикальной плоскостью зоны 2 и параллельной ей вертикальной плоскостью на расстоянии 2,40 м;
- полом и горизонтальной плоскостью над полом на расстоянии 2,25 м.
Размеры измеряют с учетом стен и стационарных перегородок (рисунки 701А и 701В).
701.4. Требования по обеспечению безопасности.
701.41. Защита от поражения электрическим током.
Примечание. Защита штепсельных розеток - по 701.53а настоящего стандарта.
701.411.1.4.3. При применении в качестве защитной меры системы БСНН, защиту от непосредственного прямого прикосновения к токоведущим частям, независимо от номинального напряжения, следует выполнять:
- барьерами или оболочками, обеспечивающими, по крайней мере, степень защиты не ниже IP2X, или
- изоляцией, способной выдержать испытательное напряжение переменного тока 500 В (действующее значение) в течение 1 мин.
701.413.1.6. Уравнивание потенциалов.
Дополнительное уравнивание потенциалов должно предусматривать соединение сторонних проводящих частей в зонах 10-3 с такими же частями, выходящими за пределы ванных и душевых помещений.
701.471. Применение защитных мер от поражения электрическим током.
701.471.0. В зоне 0 допускается только защита с применением системы БСНН или ЗСНН при номинальном напряжении, не превышающим 12 В, причем источник питания системы БСНН или ЗСНН должен размещаться за пределами зоны 0.
701.471.1. Не допускаются меры защиты посредством барьеров (412.3 #M12293 0 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S) и размещение вне зоны досягаемости (412.4 #M12293 1 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S).
701.471.2. Не допускаются меры защиты посредством размещения электрооборудования в непроводящих помещениях (413.3 #M12293 2 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S) и применение системы местного уравнивания потенциалов без заземления (413.4).
701.5. Выбор и монтаж электрооборудования.
701.51. Общие правила.
701.512.2. Электрооборудование должно иметь, по меньшей мере, следующие степени защиты:
в зоне 0 - IPX7;
в зоне 1 - IPX5;
в зоне 2 - IPX4 (IPX5 - в ваннах общего пользования);
в зоне 3 - IPX1 (IPX5 - в ваннах общего пользования).
701.52. Электропроводка.
701.520.01. Требования применяют к открытой элелктропроводке и скрытой электропроводке (глубина не более 5 см).
701.520.02. Электропроводка должна иметь изоляцию, удовлетворяющую требованиям 413.2 #M12293 3 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S, без какой-либо металлической оболочки.
Примечание. Такая электропроводка может состоять, например, из одножильных кабелей в изолирующей оболочке или многожильных кабелей с изолирующей оболочкой.
701.520.03. В зонах 0, 1 и 2 должны находиться только те электропроводки, которые необходимы для подачи питания устройствам в этих зонах.
701.520.04. Соединительные коробки не устанавливают в зонах 0, 1 и 2.
701.53. Распределительные устройства и устройства управления.
а) В зонах 0, 1 и 2 распределительные устройства и устройства управления не устанавливают.
Примечание. Выключатели, приводимые в действие при помощи шнура, могут устанавливаться в зонах 1 и 2 при условии, что они соответствуют требованиям ГОСТ 7397.0.
В зоне 3 штепсельные розетки могут быть установлены, если они:
- или подсоединены к индивидуальному разделяющему трансформатору, в соответствии с 413.5.1 #M12293 0 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S;
- или подключены к источнику питания системы БСНН или ЗСНН по 411.1 #M12293 1 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S;
- или защищены устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
б) Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,60 м от двери в душевую кабину, изготовленную заводским способом (рисунок 701С).
701.55. Прочее стационарное электрооборудование.
Эти требования не относятся к электроприборам, если они подключены к источнику питания системы БСНН в соответствии с требованиями 411.1, 411.1.4.3 #M12293 2 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ Р 50571.3#S или к источнику питания системы ЗСНН согласно требованиям 411.1, 411.1.5.1, 411.1.5.2 #M12293 3 1200001339 3796760687 2452996654 4292598768 3537926140 247265662 4291934768 557313239 2960271974ГОСТ 50571.3#S.
В зоне 0 допускается установка только электроприборов, предназначенных для применения в ванне.
В зоне 1 могут устанавливаться только водонагреватели.
В зоне 2 могут устанавливаться только водонагреватели и светильники класса II.
Нагревательные элементы, закладываемые в пол и предназначенные для обогрева помещения, могут быть установлены во всех зонах при условии, что они покрыты металлической сеткой или заземленной металлической оболочкой, подсоединенной к системе уравнивания потенциалов, технические требования на которую указаны в 701.413.1.6.

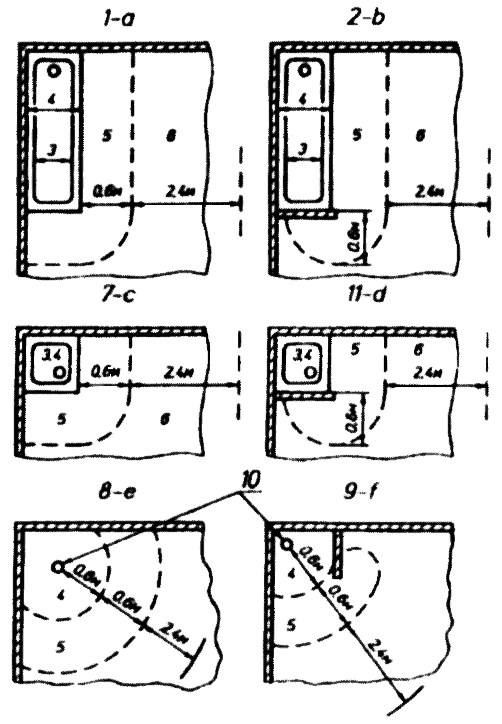

Рисунок 701А - Размеры зон (план)
1-а - ванна; 2-b - ванна со стационарной перегородкой; 3 - зона 0; 4 - зона 1; 5 - зона 2; 6 - зона 3; 7-с - душ с поддоном; 8-е - душ без поддона; 9-f - душ без поддона, но со стационарной перегородкой; 10 - разбрызгиватель душа; 11-d - душевой поддон со стационарной перегородкой

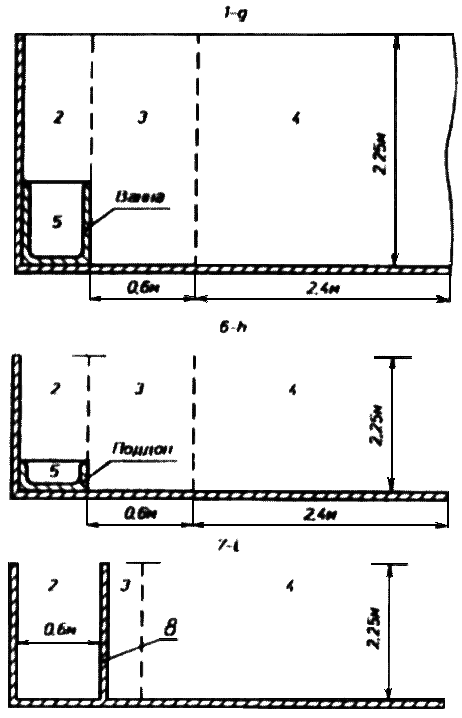

Рисунок 701В - Размеры зон (вертикальный разрез)
1-g - ванна; 2 - зона 1; 3 - зона 2; 4 - зона 3; 5 - зона 0; 6-h - душ с поддоном; 7-i - душ без поддона, но со стационарной перегородкой; 8 - стационарная стена-перегородка
Рисунок 701С - Расположение душевой кабины (ДК), изготовленной заводским способом
Текст документа сверен по:
официальное издание
Главгосэнергонадзор России -
М.: ЗАО "Энергосервис", 1998
