Характеристика ночи освещенность

(лк)

Полная луна при ясном небе 0.2

Полная луна при средней облачности 0.05 – 0.1

Безлунная безоблачная ночь 0.001 – 0.002

Безлунная ночь при средней облачности 0.0005 – 0.001

Безлунная ночь при сплошной плотной облачности 0.0002


В странах, где в качестве единицы измерения длины принят фут (США, Великобритания и др.) используют в качестве единицы измерения освещённости фут-канделу (фт-кд).

1 фт-кд – это освещённость, которую свеча (1 кд) создаёт на расстоянии 1 фут.

1фт-кд = 10,76 лк , однако округление до 10 лк вполне приемлемо и обычно применяется.

Освещённость – одна из самых важных световых величин в экспонометрии. Именно освещённость сюжетно важной – ключевой – точки объекта съёмки определяет для данного фотоматериала экспозиционную пару – выдержку и относительное отверстие. Эта освещённость называется ключевой. Для измерения ключевой освещённости и определения экспозиционной пары служат специальные экспонометры, иногда называемые аутометрами. Такие приборы, как правило, имеют светорассеивающую насадку, прикрывающую фотоэлектрический светоприёмник. Эти насадки могут иметь различную форму, и в зависимости от того, какой формы молочная насадка применяется, будут различаться правила измерения ключевой освещённости (см. статью «экспонометры»).


Экспонометры – устройства для определения рекомендуемых экспозиционных параметров для съёмки в данных условиях. Экспонометры подразделяются на табличные, визуальные и фотоэлектрические. Табличные экспонометры сейчас находят применение в основном при использовании фотовспышек (см. Фотовспышки). Визуальные экспонометры, в которых используется визуальное сравнение яркости объекта с яркостью эталона, могут иметь очень высокую точность, однако, в силу того, что они не очень оперативны, теперь практически не применяются. (В Москве в 80-е годы выпускался прибор «РАПРИ»). Применялись визуальные экспонометры, в основе работы которых был порог различения глаза. Однако точность таких приборов была совсем низкая.

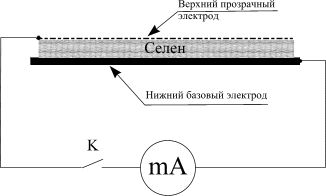

В настоящее время в основном применяются фотоэлектрические экспонометры. В основе работы таких приборов лежит фотоэффект в слое полупроводника – как правило селена. Принципиальная схема простейшего фотоэлектрического экспонометра показана на рисунке.




Рис.


Селеновый фотоэлемент создаёт в замкнутой цепи фототок, по величине пропорциональный освещённости фотоэлемента. Этот фототок измеряется миллиамперметром. Показания миллиамперметра вводятся в калькулятор, с помощью которого определяются экспозиционные пары.

Фотоэлектрические экспонометры подразделяются на измеряющие яркость (яркомеры), измеряющие освещённость (люксметры) и универсальные (двойного применения).

Яркомеры подразделяются на приборы интегрального замера (угол замера более 10⁰) и спотметры – приборы точечного замера (угол не более 5 ^о, обычно 1-3 ^о). Выпускались приборы, совмещающие возможности точечного и интегрального замера.

Экспонометры, измеряющие освещённость, в основе которых лежит люксметр, могут иметь светорассеивающие насадки перед светоприёмником различной формы: плоскую, полусферическую или инверкон.

Насадка в форме полусферы моделирует форму лица, то есть на полусферическую насадку свет падает так же, как и на снимаемое лицо (то, что в кадре лица может не быть, не влияет на правильную экспозицию). Поэтому экспонометр с полусферой располагается в точке ключевого освещения и направляется в сторону камеры. То есть очень простое правило: «от объекта съёмки – на камеру».

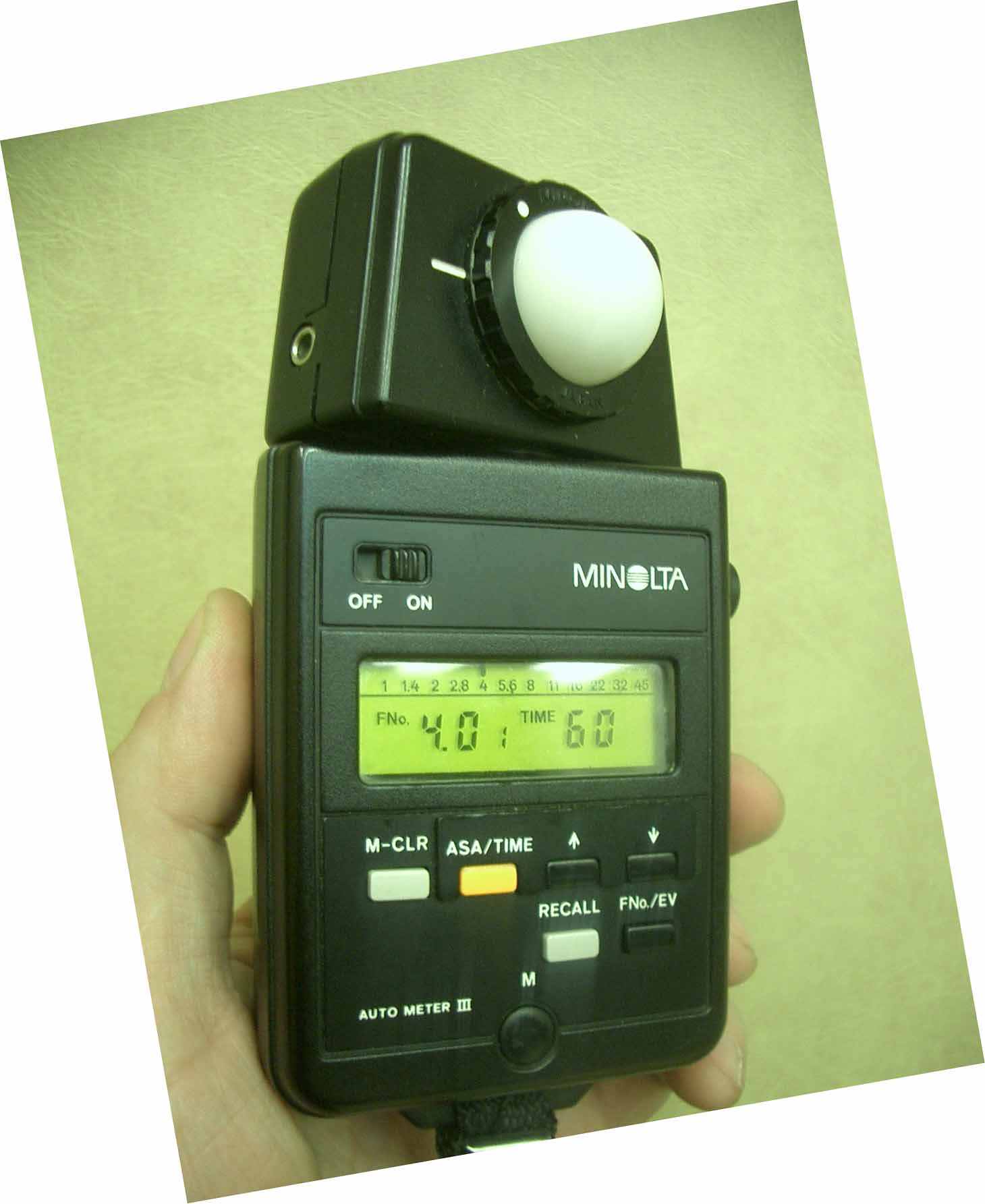

Рис. Экспонометр Minolta Auto Meter III с полусферической насадкой.


Однако полусферическая насадка имеет существенный недостаток. Она суммирует все освещённости свет, падающий на левую сторону лица, на правую, сверху, тогда как в реальности эти освещённости на складываются. Поэтому при промерах прибором с полусферической насадкой возможна недодержка. Чтобы этого не происходило, при измерении полусферу обычно прикрывают сверху и с одной стороны, так чтобы на неё попадал только ключевой и рисующий свет.

Инверкон (конус внутрь) представляет собой усечённую полусферу и является усовершенствованным видом полусферы и пользуются ей так же, как и полусферой, но прикрывать инверкон уже не требуется. К сожалению, инверконы в настоящее время используются очень редко.

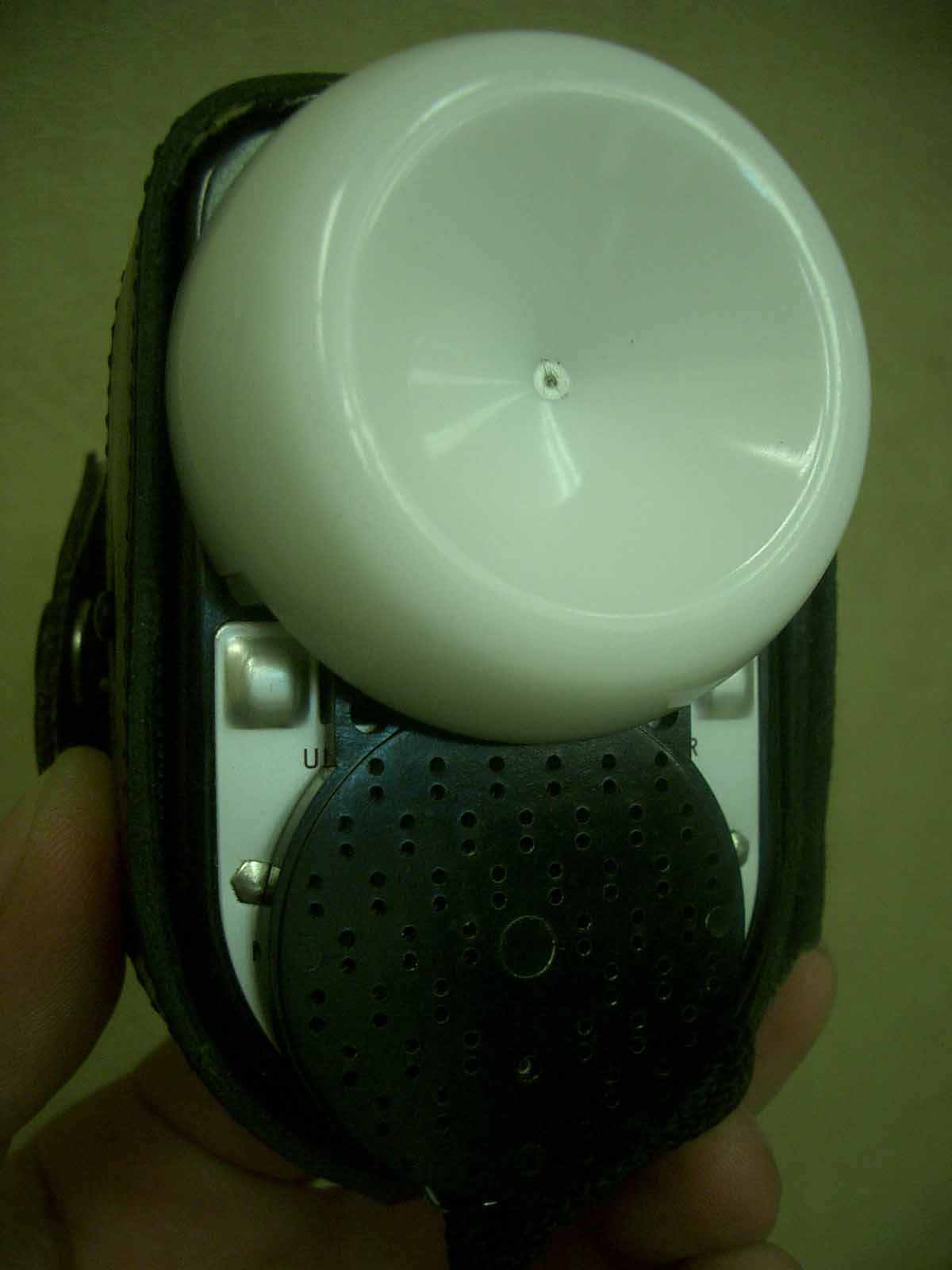

Рис. Экспонометр Weston Euro-Master I с насадкой инверкон.


Плоская насадка моделирует падение света на плоскость, поэтому приборы с такой насадкой идеальны при съёмке репродукций. Но при съёмке объёмных объектов и людей. При этом экспонометр располагается в точке с ключевой освещённостью и направляется на источник основного света. Такой способ экспонометрического замера имеет высокую точность и может быть рекомендован. Сложность такого способа состоит только в том, что надо суметь определить, какой из источников света является основным.

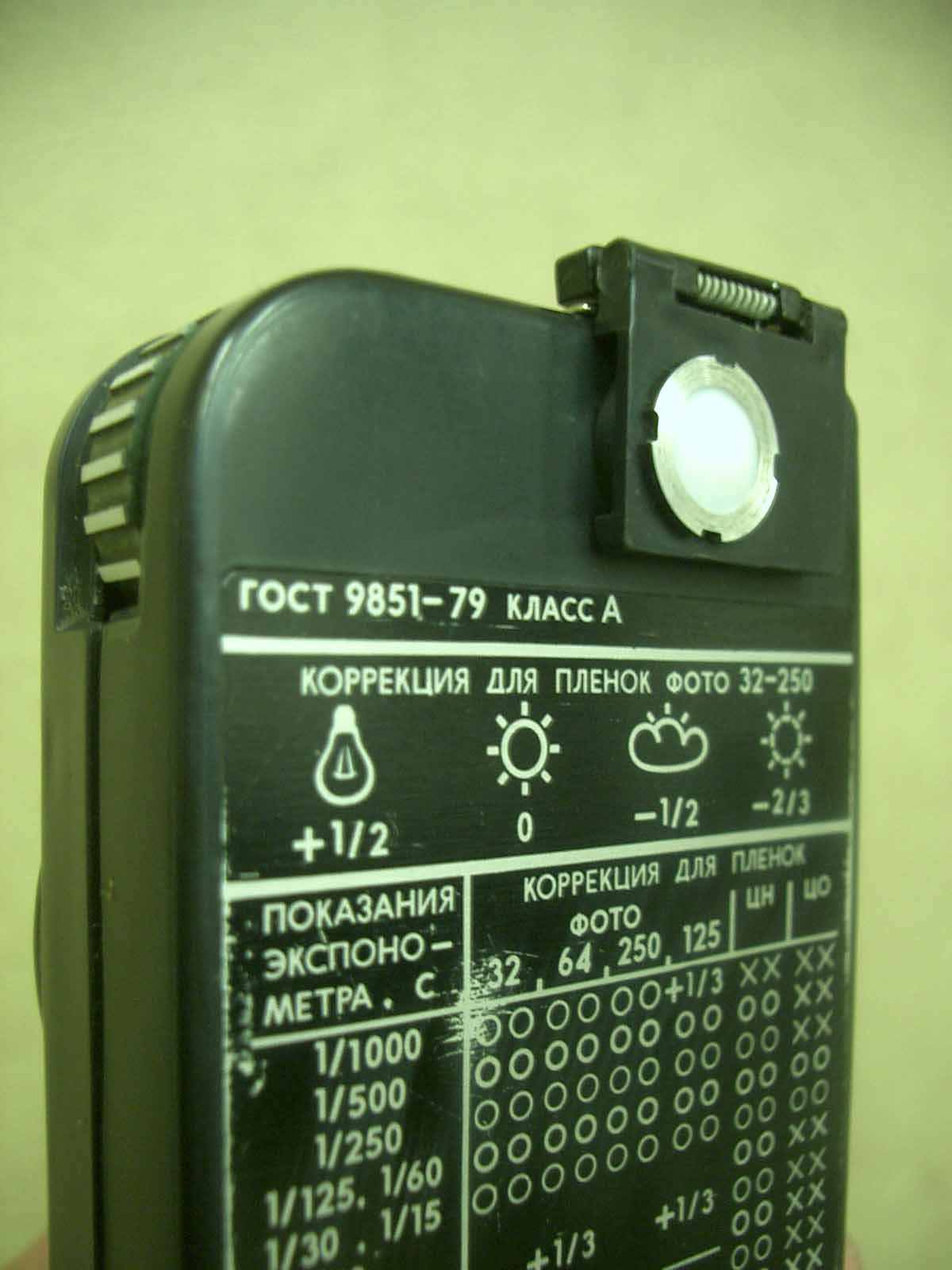

Рис. Экспонометр Свердловск - 4 с плоским молочным стеклом.


В настоящее время некоторые экспонометры, например, Sekonic L-558 или Minolta Autometer VI имеют комбинированную насадку, которая представляет собой полусферу, которая имеет возможность утапливаться и начинает работать, как плоское молочное стекло. Многие современные экспонометры (Sekonic L-508 или Minolta Autometer VI, Свердловск-4) являются комбинированными, позволяющие производить замеры как по освещённости, так и по яркости.

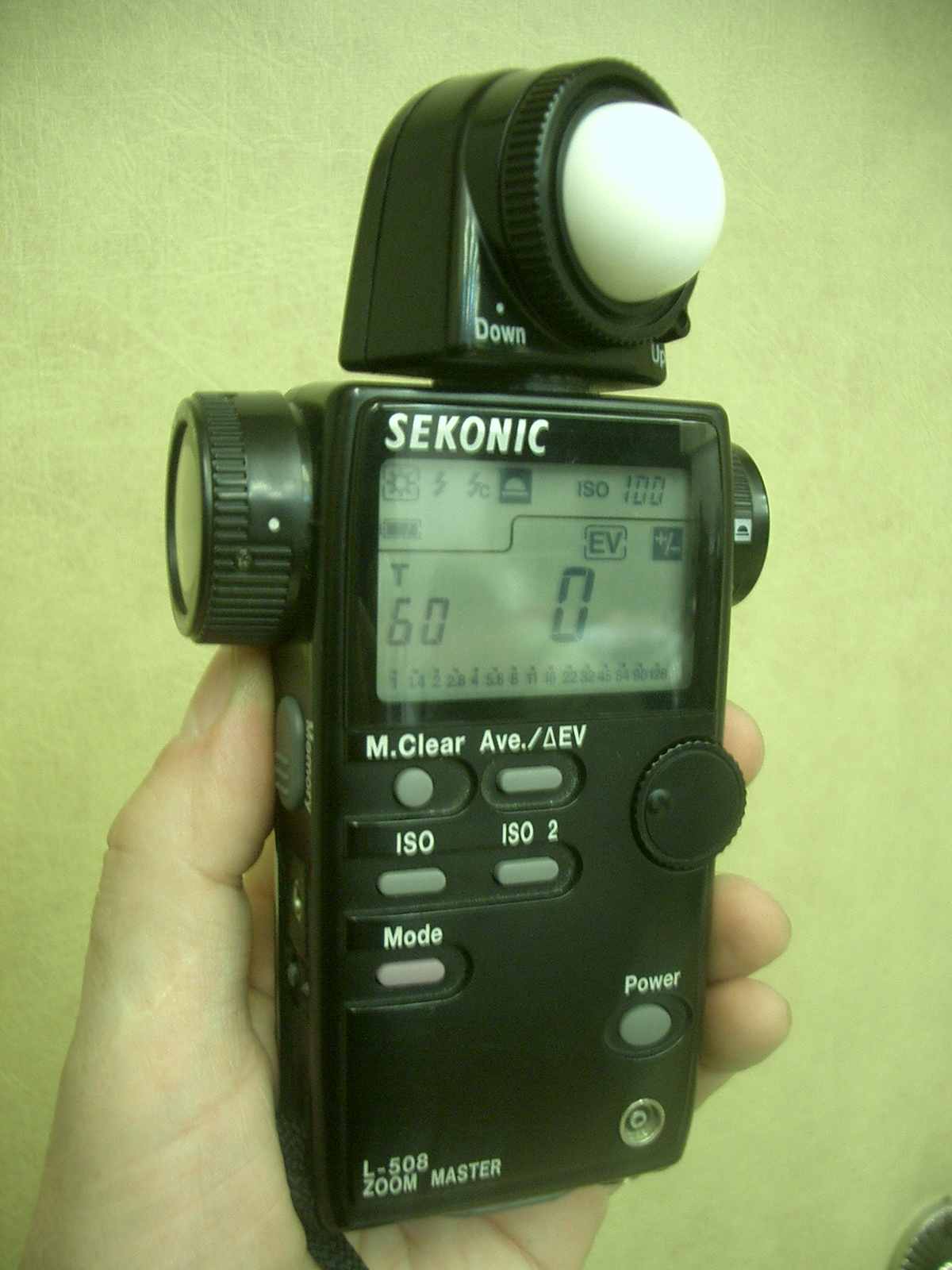

Рис. Комбинированный экспонометр Sekonic-508


Для определения требуемого значения относительного отверстия при съёмке с фотовспышками используются специальные экспонометры - флэшметры


Недодержка – ошибка в экспонировании фотоэмульсии, при которой фотослой получает экспозицию меньше запланированной. Это приводит к заниженным плотностям негатива или завышенным плотностям изображения на обращаемой фотоэмульсии. Наиболее частой причиной недодержки является ошибка при промере экспозиции, например, при неправильном промере по освещённости с помощью экспонометра с полусферой. Или при промере по яркости без учёта коэффициента отражения светлых объектов. Недодержка может быть следствием действия эффекта Шварцшильда. Причиной недодержки может стать ошибка при проявлении. Главным последствием недодержки становится снижение контрастности изображения (на отпечатке не удаётся получить достаточную плотность в чёрном). Кроме того, заметно увеличивается зернистость изображения. Как правило, критичной является недодержка более, чем на 1 ступень.


Передержка – ошибка в экспонировании фотоэмульсии, при которой фотослой получает экспозицию большую запланированной. Передержка может привести к значительному ухудшению качества изображения. При съёмке на обращаемый материал П. Приводит к высветлению изображения и при ошибке в экспозиции более, чем на ½ ступени приводит к заметным тоноискажениям и недопустима. При съёмке на негативный материал П. Ни так опасно, но значительная ошибка (2 и более ступени) может привести к заметному увеличению зернистости и уменьшению резкости.


Одновременный цветовой контраст – взаимное влияние цветов, находящихся в непосредственной близости. При этом цветовые тона как бы отталкивают друг друга, смещаясь друг от друга по цветовому тону. Например, оранжевый цвет на красном фоне становится жёлтым, а на зелёном фоне – почти красным. Взаимодополнительные цвета, контактирующие между собой, становятся более насыщенными. То, что цвета влияют друг на друга, хорошо знают художники, смешивая краски на палитре для того, чтобы увидеть, как реально будет выглядеть цвет на полотне в окружении других цветов. В цветной фотографии ОЦК может проявиться как некоторое изменение цвета объектов, расположенных рядом.


Светосинхронизатор – устройство, предназначеное для синхронизации срабатывания нескольких фотовспышек. С. может быть как в виде отдельного устройства, так и быть включённым в конструкцию фотовспышки. С. имеет светоприёмник, реагирующий на световой импульс от «пилотной» вспышки. В ответ С. выдаёт сигнал на срабатывание одной или нескольких фотовспышек. Использование фотовспышек со светосинхронизаторами позволяет фотографу расположить фотовспышки в соответствии с намеченной схемой света и при этом не быть связанным с ними синхрокабелем.


Светлота – величина, характеризующая относительную яркость объекта. Выражается в процентах по отношению к максимальной яркости в поле зрения глаза или в кадре. Светлота является субъективным параметром, зависящим от конкретных условий. Так на светлоту объекта будет влиять как наличие в поле зрения больших яркостей, так и яркость фона. Так если мы будем менять только фот, на котором мы рассматриваем, например, лицо человека, то явно увидим, что на ярком фоне лицо станет заметно темнее, чем на чёрном фоне.


Серая карта (серый эталон)– ахроматическая поверхность средне серого тона с коэффициентом отражения 18%. Серая карта используется для определения экспозиции с помощью яркомера. Именно для серой карты яркомер даёт правильное значение экспозиционной пары, не требующее коррекции.

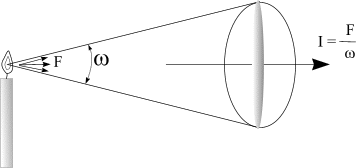

Сила света - пространственная плотность светового потока, определяемая отношением светового потока к телесному углу, в пределах которого он распространяется:

_F

I = ―

^ω





По сути, эта величина оценивает световую мощность, распространяющуюся в определенном направлении. Поэтому сила света – основная светотехническая величина, применяемая для оценки осветительных приборов.


Основной единицей измеpения силы света является кандела (кд). 1 кд – сила света точечного источника в тех напpавлениях, в котоpых он испускает световой поток 1 лм, pавномеpно pаспpеделенный внутpи телесного угла: _{ω = 1 сp.}

Зная силу света точечного источника света, можно рассчитать освещённость, создаваемую этим источником на расстоянии L в соответствии с законом обратных квадратов:

E = I_* L²


Система TTL (от английского Through the Lens) – экспонометрическое устройство, встроенное в фотокамеру и осуществляющее измерение количества света, проходящее через объектив и попадающее на плёнку. Фактически является экспозиционным замером по яркости, а следовательно требует учёта коэффициентов отражения объектов, на которые направлен объектив камеры. Точное значение экспозиционных параметров будет получено если камера направлена на средне серый объект с коэффициентом отражения 18%. При промере более светлых объектов необходимо увеличивать экспозицию (например, для белого листа бумаги – на 2 ступени), а при промере более тёмных объектов – уменьшать. Большинство современных камер с системой TTL имеется возможность вводить такие поправки в экспонометрическое устройство. Кроме того, современные камеры позволяют производить промер как по всему полю кадра (интегральный промер), так и по малому участку (точечный промер).


Яркость – световая величина, оценивающая свет, излучаемый в каком-то направлении с единицы видимой в этом направлении площади поверхности. Яркость – это единственная величина, непосредственно воспринимаемая глазом (фото-, кино- или видеокамерой). Яркость не зависит от расстояния до наблюдаемой поверхности (конечно, если оптическая среда прозрачна).

Количественно яркость поверхности в заданном направлении есть отношение силы света, излучаемого в данном направлении, к площади проекции светящейся поверхности на плоскость, перпендикулярную к данному направлению.

В современной светотехнической литературе принято обозначение для яркости L, но поскольку в большинстве кино- и фотосправочников яркость обозначается буквой B, то мы будем использовать это старое обозначение.

Для pавномеpно яpкой повеpхности :


I I

B = ^—— = ^——— ,

^Sвид ^{S cos α}

где I – сила света в данном напpавлении;

α – угол между пеpпендикуляpом к повеpхности и заданным напpавлением;

S – площадь светящейся повеpхности.

S_{вид– площадь, видимая под углом α.}

Основной единицей измерения яркости является кандела c квадратного метра – кд/м². 1 кд/м² – яpкость такой плоской повеpхности, котоpая в пеpпендикуляpном напpавлении излучает силу света в 1 кд .

В пpактической pаботе могут встpетиться и дpугие единицы измеpения яpкости, например, стильб ( сб ) и апостильб ( асб )


1 стильб = 10 000 кд/м²

1 апостильб = 0.318 кд/м²

В специальной литературе можно встретить единицу измерения яркости нит (нт). Это просто иное наименование основной единицы измерения кд/м² :

1 нт = 1 кд/м² .


Для измерения яркости служат специальные приборы – яркомеры.

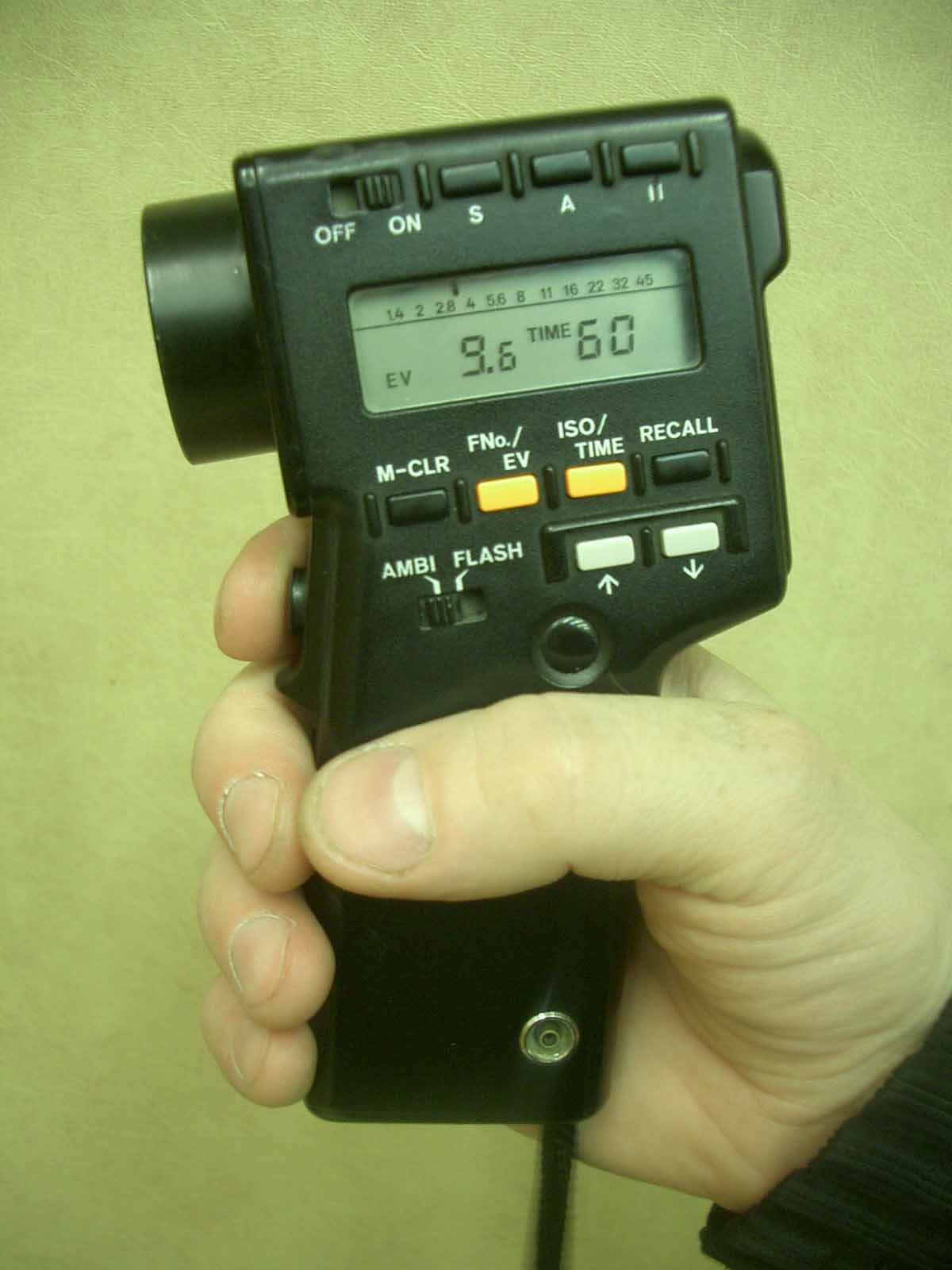

Рис. Яркомер Minolta Spot Meter F


Яркость отражающей свет поверхности зависит от освещенности этой поверхности и от ее отражательной способности и в случае диффузного отражения света легко может быть вычислена по формуле.

ρ

B = — E .

^π

ρ – коэффициент отражения поверхности.


(Диффузное или рассеянное отражение характерно для матовых и шероховатых поверхностей. Диффузное отражение характеризуется одинаковой яркостью отраженного света во всех направлениях).
