Техническая характеристика глубинных ручных вибромашин с пневматическим приводом* завода строительных машин (г. Одесса)

Индекс вибромашины	Диаметр, мм	Частота колебаний f, Гц	Вынуждающая сила, H	Масса, кг	Высота рабочей части, мм	Рабочее давление, МПа	Расход воздуха, м3/мин
ИВ-69	28	267	-	3,5	320	0,5	1,6
ИВ-13	34	230 - 43	-	3,5	315	0,5	0,65
ИВ-1	50	200	1600	5,6	300	0,5	0,7
ИВ-15	75	197 - 38	-	11,2	375	0,5	1,25
ВП-3	100	133	7000	20	450	0,5	1,1
ИВ-16	110	150 - 30	-	35	480	0,5	1,6

* Рабочий орган - цилиндрический, вибровозбудитель - планетарный.

ПРИЛОЖЕНИЕ 5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИБРОМАШИН ОБЩЕГО НАЗНАЧЕНИЯ

Вибромашины общего назначения, изготовляемые заводом «Красный маяк» (г. Ярославль) за исключением ИВ-91, выпускаемой заводом строительных машин (г. Одесса), показаны на рис. 1 и 2.

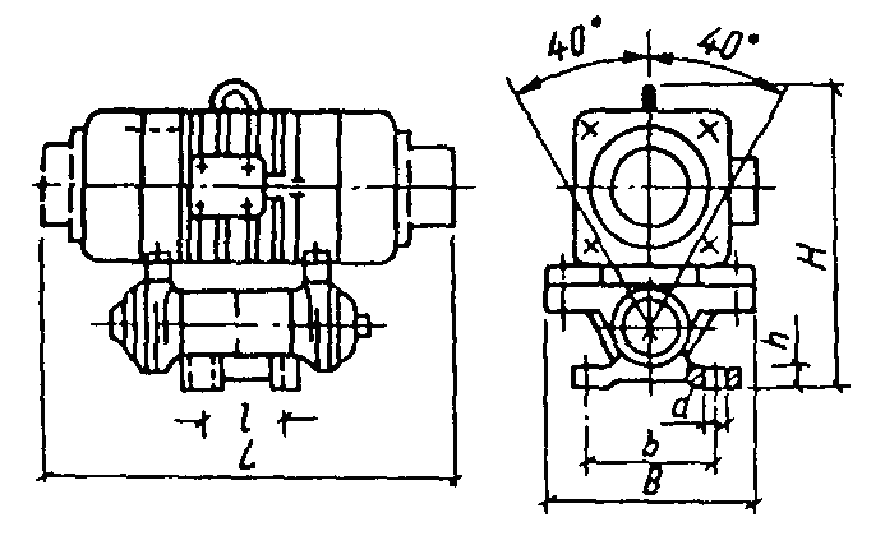

Рис. 1. Вибромашина общего назначения с круговыми колебаниями

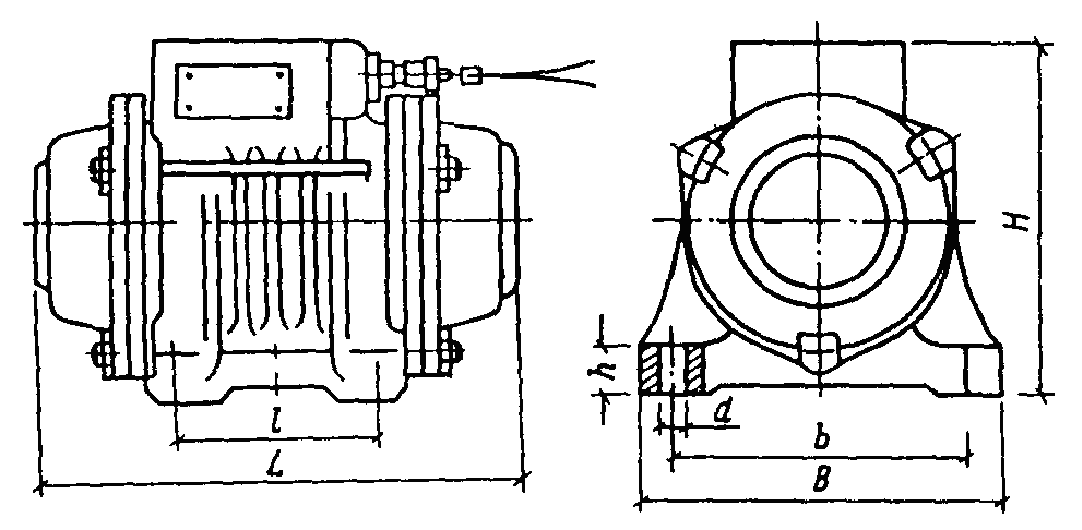

Рис. 2. Вибромашина общего назначения с направленными колебаниями

Технические характеристики вибромашин общего назначения приведены таблице.

Индекс вибромашины	Частота колебаний f, Гц		Вынуждающая сила H	Мощность, Вт	Номинальное напряжение, В	Габариты, мм			Масса, кг
						длина	ширина	высота
Вибромашины общего назначения с круговыми колебаниями
ИВ-96	50		17000…34000	1500	380	585	380	335	110
ИВ-98	50		5700…11500	550	36/380	390	240	250	23
ИВ-99	50		2300…4600	250	36/380	330	194	200	14
ИВ-104	25		3100…6250	370	40/380	438	240	250	29,5
ИВ-105	25		12500…25000	1100	380	565	345	320	90
ИВ-106	25		6200…12506	750	380	535	280	290	52
ИВ-107	50		10000…20000	1100	380	460	280	290	44
ИВ-111	100		2800…5600	550	127/220	325	190	200	12,5
Вибромашины общего назначения с направленными колебаниями
ИВ-101		50	2300…4600	250	36/380	330	191	331	18,5
