Рис. 52. Принципиальная схема блока ПЧД
Двухкаскадный блок ВЧ (рис. 51) выполнен на транзисторах Т1, Т2 и диодах Д1, Д2. Первый каскад, собранный на транзисторе Т1, выполняет функцию резонансного усилителя ВЧ Его вхочмые цепи состоят из катушки L1 связи с антенной л контура L2C1C2 катушка L2 которого индуктивно связана с L1. Этот контур настроен на среднюю частоту 70 МГц рабочего диапазона приемника и имеет полосу пропускания 64-75 МГц, что охватывает весь частотный участок, отведенный для ЧМ радиовещания
Посредством емкостного делителя, состоящего из конденсаторов С1 и С2, входной контур подключен ко входу усилителя — эмиттеру транзистора T1, включенного по схеме с общей базой обеспечивающей более устойчивую работу каскада на частотах VKB диапазона. Нужный режим работы транзистора по постоянному току устанавливается резистором R2. Нагрузкой усилителя ВЧ служит настраивающийся контур L3C3C5C6. Его настройку в пределах рабочего диапазона производят конденсатором переменной емкости С6 -Через разделительный конденсатор С7 первый каскад усилителя В Ч связан со вторым.
Второй каскад блока ВЧ (Т2) выполняет функцию преобразователя частоты с совмещенным гетеродином. Для устранения фазового сдвига, возникающего в транзисторе при работе на частотах У Kb диапазона и способного вызвать искажения сигнала на входе преобразователя частоты (эмиттер Т2) включен высокочастотный корректирующий дроссель Др1. Режим работы транзистора по постоянному току устанавливается резистором R5. Гетеродин выполнен по схеме с индуктивно-емкостной обратной связью осуществляемой с коллектора на эмиттер транзистора посредством катуш-ки L5, индуктивно связанной с контурной L4. и конденсаторов C18 и С10. Параметры гетеродина определяет контур L4C12C13C15 В пределах рабочего диапазона приемника он настраивается конденсатором переменной емкости C13, объединенным в блок с конденсатором С6 настройки контура усилителя ВЧ.
Через конденсатор С14 к контуру подключен варикап Д1, обеспечивающий автоматическую подстройку частоты гетеродина на принимаемый сигнал. Начальный режим работы варикапа устанавливается резистором R8. Управляющее напряжение подается на его катод через развязывающий фильтр R7C19 с частотного детектора.
Нагрузкой преобразователя частоты служит контур L6C18, настроенный на промежуточную частоту 10,7 МГц. Параллельно контуру подключен диод Д2, выполняющий функцию ограничителя амплитуды колебаний контура при поступлении большого входного сигнала. С помощью катушки связи L7, индуктивно связанной с контурной L6, блок ВЧ соединяется со входом усилителя промежуточной частоты.
Блок ПЧД (рис. 52) выполнен на транзисторах ТЗ — То, работающих в усилителе ПЧ и диодах ДЗ, Д4 — ъ частотном детекторе. Усилительные каскады однотипны. Транзисторы в них включены по схеме с общим эмиттером. Нагрузками каскадов являются одиночные резонансные контуры L8C23, L10C27 и L12C30, включенные через антипаразитные резисторы R15, R21 и R27 в коллекторные цепи транзисторов ТЗ, Т4 и T5. С целью расширения полосы пропускания усилителя ПЧ контуры зашунтированы резисторами R16, R22 и R28. Связь между усилительными каскадами осуществляется катушками L9 и L11, индуктивно связанными с контурными L8 и L10. Выходной каскад (Т5) усилителя ПЧ индуктивно связан с частотным детектором. Достигается это соответствующим размещением контурных катушек L12, L14 и катушки связи L13. Для предотвращения паразитной связи между каскадами в минусовый провод включены развязывающие фильтры R17C22 и R23C25.
Частотный детектор (ДЗ, Д4) выполнен по схеме симметричного дробного детектора. Через цепь коррекции предыскажений, состоящую из резистора R30 и конденсатора С36, он связан со входом усилителя низкой частоты. Управляющее напряжение, используемое для автоподстройки частоты гетеродина, снимается с резистора R30.

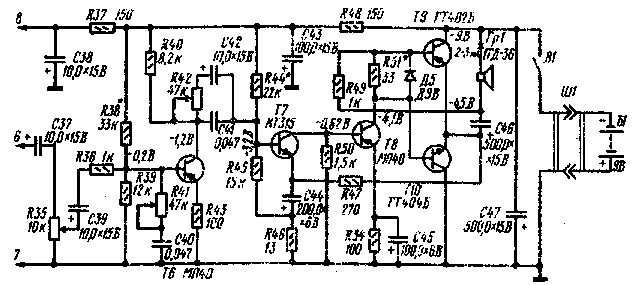

Блок НЧ выполнен на транзисторах Т6 — Т10 и диоде Д5 (рис. 53). Усилитель четырехкаскадный, бестрансформаторный. Два первых каскада (Т6, Т7) — предварительного усиления, третий (Т8) — предвыходной и четвертый (Т9, Т10 разных структур) — выходной. Их нагрузками служат резисторы R40, R49, R50 и головка Гр1.
Рис. 53 Принципиальная схема блока НЧ
Оба каскада предварительного усиления охвачены отрицательной обратной связью по переменному току через резисторы R43 и R46 (не зашунтированные конденсаторами) в цепях эмиттеров транзисторов Т6 и Т7. Последние три каскада (Т7, Т8 и Т9. Т10) охвачены отрицательной обратной связью по постоянному напряжению. Усилительные каскады развязаны по питанию между собой и другими каскадами приемника фильтрами R37C3S и R48C43.
Нужные режимы работы транзисторов устанавливают с помощью резисторов R38 и R44 в цепях смещения транзисторов Т6 и T7. Регулировкой второго резистора достигается равенство падений напряжений на транзисторах Т9, Т10 выходного каскада усилителя, а с помощью резистора JR5J устанавливается его ток покоя.
В каскаде (Т6) стоят плавные регуляторы тембра по высшим и низшим частотам звукового диапазона. В первом случае для регулировки служит переменный резистор R41, включенный последовательно с конденсатором С40 в базовую цепь транзистора, а во втором — переменный резистор R42, который с последовательно включенным конденсатором С42 присоединен к цепи разделительного конденсатора C41.
Через разъем Ш1 и выключатель В1 к блоку НЧ, а равно и к другим блокам приемника подключается батарея питания Б1.
Детали и конструкция. В приемнике применены постоянные резисторы типа ВС-125а; переменные СПЗ-4В (регулятор громкости с выключателем BJ батареи питания, СПЗ-4А (регулятор тембра высших частот R41), СГП (регулятор тембра низших частот R42 с выключателем, рассчитанным на сеть переменного тока напряжением 127, 220 В), СПЗ-16 (регулировочный R31).
Постоянные конденсаторы: керамические KT-la, K10-7B (КЛС или КМ), электролитические К50-6. Блок конденсаторов переменной емкости типа КП4-4 для промышленных приемников с AM и ЧМ диапазонами, например «Сокол-308». В нем используются секции с меньшей емкостью. Можно применить и блок КПТ-2 от промышленного приемника «Рига-302». В этом случае из схемы блока высокой частоты следует исключить последовательные сопрягающие конденсаторы С5 и С12, а номиналы параллельных — СЗ, CJ5 уточнить в процессе налаживания приемника.
Высокочастотные транзисторы типа ГТ322, маломощные низкочастотные — МП40, КТ315 (структуры п-р-п), средней мощности — ГТ402 (р-п-р) и ГТ404 (п-р-п) с близкими параметрами. Вместо них (кроме ГТ402 и ГТ404) можно применить транзисторы ГТ313, МП39, МП41 и другие аналоги. Высокочастотные диоды Д18, Д105, Д9 заменяются диодами Д20, Д101 — Д104, Д2, а варикап типа Д902 варикапом Д901.
Динамическую головку прямого излучения типа 1ГД-36 с полным электрическим сопротивлением звуковой катушки 8 Ом, номинальной мощностью 1 Вт и диапазоном рабочих частот 100 — 12500 Гц можно заменить головкой 1ГД-40Р. Телескопическая антенна взята от переносного приемника «Сокол-308» или малогабаритного телевизора «Юность». Электромеханические часы марки «Слава».
К самодельным деталям относятся контурные катушки и корректирующий дроссель, монтажные платы, экран блока ВЧ, верньерно-шкальное устройство, несущая рама, отсек питания и корпус приемника.

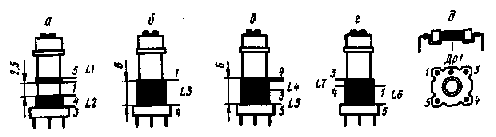

Рис. 54. Конструкция контурных катушек блока ВЧ:
а — входная; б — усилителя ВЧ; в — гетеродина; г — фильтра ПЧ; д дросселя ВЧ
Контурные катушки усилителя ВЧ, гетеродина и усилителя ПЧ выполняют на готовых полистироловых каркасах диаметром 5 мм, общей высотой 18 мм. Диаметр их утолщенной части для фиксации в экране 7 мм, высота 5 мм. Каркасы снабжены резьбовыми подстроечными сердечниками М4Х11,5 мм из карбонильного железа МР20.
