Мощный высокочастотный радиопередатчик ЧМ в диапазоне частот 65-108 МГц


Устройство (рис. 1), описанное ниже, работает в диапазоне 65-108 МГц с частотной модуляцией. Дальность действия около 100 м при использовании компактной антенны. При использовании штыре­вой антенны дальность может достигать 500-600 м.

Сигнал от электретного микрофона Ml типа МКЭ-3 поступает на двух­каскадный низкочастотный усилитель с непосредственными связями на транзисторах VT1, VT2 типа КТ315. Рабочая точка усилителя устанавли­вается автоматически цепью обратной связи по постоянному току через R5, R6, СЗ. Усиленный низкочастотный сигнал с коллектора транзистора VT2 через фильтр низкой частоты на элементах R9, С4 и резистор R10 поступает на варикап VD1 типа KB 109, включенный в эмиттерную цепь транзистора VT3 типа КТ904.

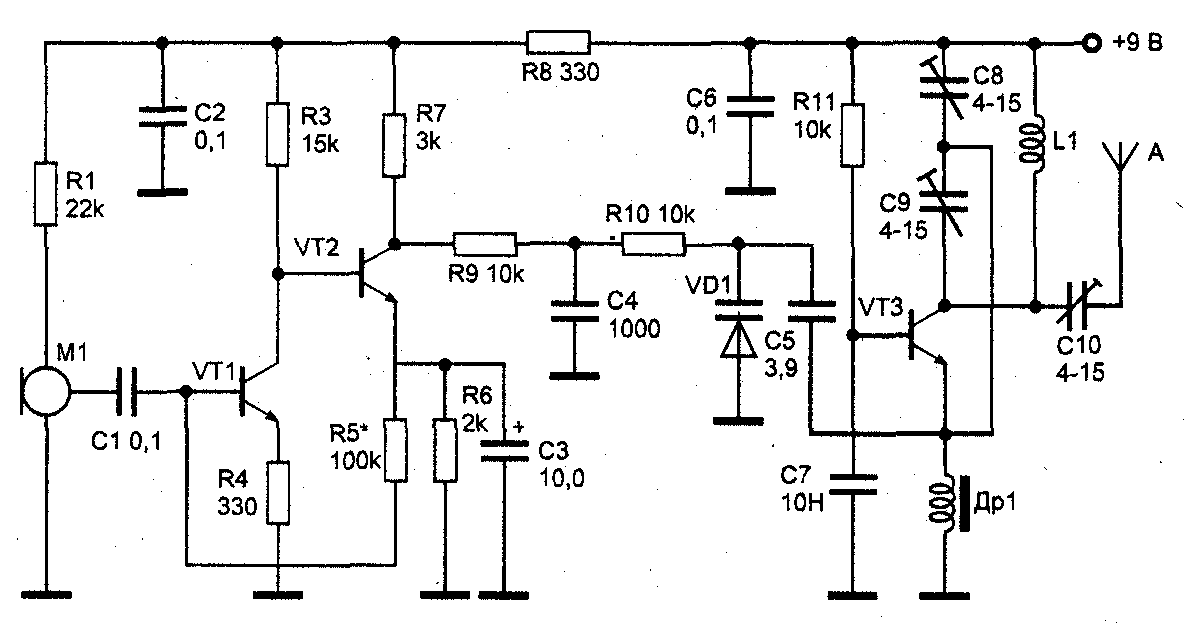

Рис. 1. Мощный высокочастотный радиопередатчик


Напряжение смещения на варикап VD1 за­дается коллекторным напряжением транзистора VT2. Однокаскадный ВЧ генератор выполнен на транзисторе VT3. Напряжение смещения на базе этого транзистора задается резистором R 11. Транзистор VT3 включен по схеме с общей базой. В его коллекторной цепи включен контур С8, С9, LI. Частота настройки генератора определяется индуктивностью катушки L1 и емкостями С8, С5, VD1. Конденсатор С9 устанавливает глубину обрат­ной связи, а конденсатор С 10 согласует контур с антенной.

Все детали передатчика малогабаритные. Дроссель Др1 типа ДПМ 0,1 на 60 мкГн. Его можно заменить на самодельный, намотанный на резис­торе МЛТ-0,25 сопротивлением более 100 кОм проводом ПЭВ 0,1 — 100 витков. Катушка L1 — бескаркасная, с внутренним диаметром 8 мм, имеет 7 витков провода ПЭВ 0,8 мм. Компактная катушечная антенна выполнена тем же проводом, ее общая длина составляет 50 см. Катушка имеет диаметр 3 см. Если используется обычная антенна, то это провод или штырь длиной 0,75-1,0 м.

При настройке конденсатором С8 настраивают радиомикрофон на свободный участок УКВ ЧМ диапазона. Конденсаторами С9 и С10 на­страивают генератор на максимальную дальность связи. Мощность пере­датчика составляет около 200 мВт. Если такая мощность не нужна, то ее легко понизить, увеличив вместе с тем срок службы источника пита­ния. Для этого нужно увеличить сопротивление резистора R11 до 68— 100 кОм и заменить дроссель Др1 на постоянный резистор сопротивле­нием 180—330 Ом. Так как в этом случае мощность радиомикрофона будет около 10 мВт, то транзистор VT3 можно заменить на КТ315 или КТ3102. Транзисторы VT1, VT2 могут быть заменены на КТ3102, а транзистор VT3 - на КТ606, КТ907.

Для питания устройства используется батарея на 9 В типа "Кро­на", "Корунд" или аккумулятор 7Д-0.15.
