Предисловие

ISO (Международная организация по стандартизации) является всемирным объединением национальных организаций стандартизации (организаций - членов ISO). Деятельность по созданию международных стандартов обычно осуществляется техническими комитетами ISO. Каждая входящая в ISO организация, заинтересованная в вопросах, для которых создается технический комитет, имеет право быть представленной в этом комитете. Международные организации, государственные и негосударственные, которые присоединились к ISO, также принимают участие в этой деятельности. ISO работает в тесном контакте с Международной электротехнической комиссией по всем вопросам стандартизации в области электротехники.


Международный стандарт ISO 13623 подготовлен подкомитетом SC2, Системы трубопроводной транспортировки технического комитета ISO/TC 67, Материалы, оборудование и морские сооружения для нефтяной и газовой промышленности.


Приложения А, В и J входят в нормативную основу настоящего стандарта. Приложения С, D, Е и F приводятся только для справки.

Введение

Стандарт не является руководством для проектирования, а скорее предназначен для применения в сочетании с установившейся практикой технических разработок и решений. Стандарт допускает применение новых технологий и процедур, таких, например, как методы расчета надежности по предельному состоянию, при условии соблюдения минимальных требований настоящего стандарта.





Нефтяная и газовая промышленность – системы трубопроводного транспорта

1. Область применения

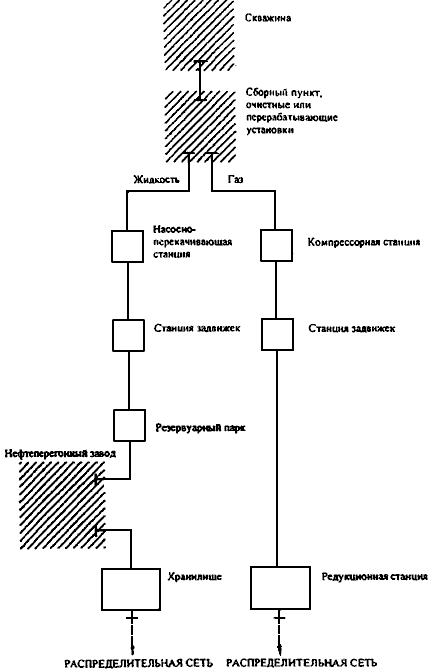

Стандарт устанавливает требования и содержит положения для проектирования, использования материалов, строительства, испытаний, эксплуатации, технического обслуживания и консервации систем трубопроводов, используемых для транспортировки в нефтяной и газовой промышленности. Он распространяется на наземные и морские трубопроводные системы, соединяющие скважины, производственные установки, нефтеперегонные заводы и хранилища, включая любые участки трубопровода в границах таких сооружений, предназначенные для подключения этих сооружений. Системы трубопроводов, на которые распространяется настоящий стандарт, показаны на рис.1.



Обозначения


Трубопроводные системы, на которые распространяется настоящий стандарт


Подключение к другим сооружениям


Трубопроводные системы, на которые не распространяется настоящий стандарт

Участок станции или установки, морские сооружения, на которые не распространяется настоящий стандарт

Участок станции или установки, на который распространяется настоящий стандарт



ПРИМЕЧАНИЕ. В системе трубопровода должны быть установлены изолирующие задвижки в местах подключения к другим сооружениям и ответвлений.


Рисунок 1. - Системы трубопроводов, на которые распространяется настоящий стандарт


Настоящий стандарт применяется к стальным трубопроводам. Он не распространяется на гибкие трубопроводы или на трубопроводы, построенные из других материалов типа армированных стекловолокном пластиков.


Этот стандарт распространяется на все вновь строящиеся системы трубопроводов и может применяться для реконструкции существующих трубопроводов. Он не имеет обратной силы и не предназначен для обязательного применения к существующим системам трубопроводов.


В нем описаны определяемые назначением требования к трубопроводным системам, и он служит основой для их проектирования с учетом безопасности, строительства, испытаний, эксплуатации, технического обслуживания и консервации.

2. Нормативная документация

В приведенных ниже нормативных документах содержатся положения, которые с помощью ссылок в тексте настоящего стандарта вводятся в качестве положений последнего. Для ссылок с приведенной датой издания не учитываются последующие дополнения или изменения редакции этой публикации. Однако стороны, заключающие соглашения на основе этого стандарта, должны рассмотреть возможность применения самых последних редакций приведенной ниже нормативной документации. Ссылки без указания даты издания предусматривают применение последней редакции соответствующего нормативного документа. Перечень действующих на данный момент международных стандартов имеется во входящих в ISO и IЕС организациях.


ПРИМЕЧАНИЕ. Стандарты, которые не являются международными, могут быть заменены по соглашению другими признанными и равноценными национальными или стандартами организации.


ISO 148:1983, Сталь - Испытание на ударную вязкость по Шарпи (с V-образным надрезом).


ISO 3183-1:1996, Нефтяная и газовая промышленность - Стальные трубы для трубопроводов - Технические условия поставки - Часть 1: Трубы по классу требований А.


ISO 3183-2:1996, Нефтяная и газовая промышленность - Стальные трубы для трубопроводов - Технические условия поставки - Часть 2: Трубы по классу требований В.


ISO 3183-3:1996, Нефтяная и газовая промышленность - Стальные трубы для трубопроводов - Технические условия поставки - Часть 3: Трубы по классу требований С.


ISO 7005-1:1992, Металлические фланцы - Часть 1: Стальные фланцы.


ISO 10474:1991, Сталь и изделия из стали - Акты приемочного контроля.


ISO 13847, Нефтяная и газовая промышленность - Трубопроводные системы транспортировки - Сварка труб на заводе и в полевых условиях.


ISO 14313, Нефтяная и газовая промышленность - Трубопроводные системы транспортировки – Задвижки и краны для трубопроводов.


ISO 14723, Нефтяная и газовая промышленность - Трубопроводные системы транспортировки - Задвижки и краны для подводных трубопроводов.


IEC 60079-10:1995, Электрические устройства для атмосферы взрывоопасного газа - Часть 10: Классификация опасных участков.


IEC 60079-14:1995, Электрические устройства для атмосферы взрывоопасного газа - Часть 14: Электрический монтаж на опасных участках (кроме шахт).


API¹⁾ стандарт 620:1996, Проектирование и строительство крупных сварных резервуаров-хранилищ низкого давления.


API стандарт 650:1993, Сварные стальные резервуары для хранения нефти.


ASME В31.3:1996, Технологическая трубная обвязка.


NFPA²⁾ 30, Нормы для самовозгорающихся и горючих жидкостей.

________________________________

1) American Petroleum Institute (Американский нефтяной институт), 1220 L Street, Northwest Wasington, DC 20005-4070, USA.

2) National Fire Protection Association (Национальная ассоциация пожарной безопасности), 1 Batterymarch Park. PO Box 9101, Quincy, MA 02269-9101, USA.
