Домашнее задание №1

Дисциплина Электроника


«РАСЧЕТ МАЛОМОЩНОГО ИСТОЧНИКА ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯ»


Задание:

• По заданным параметрам рассчитать параметрический стабилизатор напряжения.

• Выполнить графический расчет стабилизатора (на мм бумаге). Сравнить с аналитическим расчетом, сделать вывод. Рассчитать коэффициент стабилизации: (рассчитать и выбрать из справочника стабилитрон, рассчитать и выбрать резистор балластный). Определить, как изменится напряжение на выходе, при изменении напряжения на входе стабилизатора.

• Рассчитать емкостной фильтр: рассчитать емкость конденсатора и выбрать конденсатор из справочника (конденсаторы общего назначения). Рассчитать коэффициент сглаживания фильтра.

• Рассчитать и выбрать из справочника выпрямительный диод.

• Составить спецификацию элементов схемы. Начертить электрическую принципиальную схему разработанного ИВЭ. (элементы вычерчивать по ГОСТ)

• Смоделировать и отладить полученную схему в программе MULTISIM9 (Electronics Work Bench) и проверить правильность работы схемы (представить в отчете осциллограммы входного и выходного напряжения).


Источник Вторичного Электропитания


Рассмотрим структурную схему устройства ИВЭ.

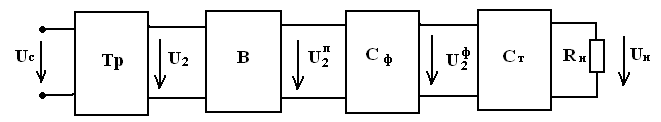

Рис.1. структурная схема ИВЭ.


U₀₂

На входе трансформатор изменяет переменное напряжение U_с до требуемого значения U₂, то есть согласует входное напряжение с нагрузкой и осуществляет электрическую развязку источника выпрямительного напряжения и нагрузочного устройства.

После трансформатора стоит вентильная диодная группа (1 или несколько вентилей), где U₂ преобразуется в пульсирующее напряжение U^п₂. Количество вентилей зависит от схемы выпрямителя.

В выпрямительном напряжении U^п₂ помимо постоянной составляющей присутствует переменная, которая с помощью сглаживающего фильтра С_ф снижается до требуемого уровня U^ф₂ и имеет очень маленькие пульсации.

Стабилизатор поддерживает неизменным U_н в нагрузочном устройстве R_н.


В зависимости от условий работы некоторые блоки могут отсутствовать (трансформатор или стабилизатор).


Выпрямители


Электронное устройство - предназначенное для преобразования переменного напряжения в постоянное, требуемого значения.


Классификация выпрямителей


1 . Неуправляемые, управляемые.


2. По числу фаз питающего напряжения:

однофазные

трехфазные

3. По форме выпрямленного напряжения:

Двухполупериодные: мостовой, от средней точки трансформатора.

Однополупериодные


Однофазные выпрямительные устройства применяются для питания потребителей постоянного тока мощностью от 1Вт до 1кВт.


Для выпрямления однофазного переменного напряжения применяются два типа выпрямителей: однополупериодный и двухполупериодный.


Однополупериодный выпрямитель


Считается, что трансформатор и выпрямительный диод - идеальны, то есть у трансформатора активное сопротивление обмоток равно нулю, у диода R_пр =0 и R_обр =∞.

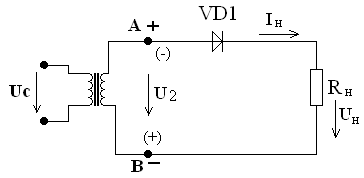

Рис.2. Схема однополупериодного выпрямителя


ПРИНЦИП РАБОТЫ ВЫПРЯМИТЕЛЯ


временные диаграммы однополупериодного выпрямителя


Рассмотрим временные диаграммы однополупериодного выпрямителя в интервал времени 0-T/2 диод открыт φ_А > φ_В, в нагрузке течет ток i_{н .}

Когда T/2-T диод закрыт φ_А < φ_В, к диоду приложено U_2m.

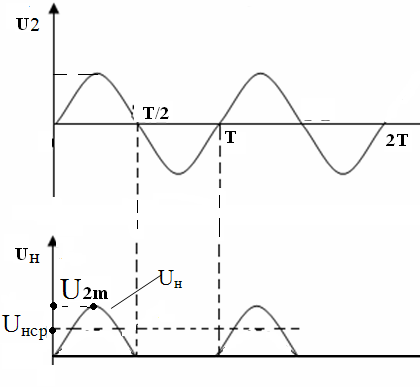

Рис.3 Временные диаграммы однополупериодного выпрямителя

Ток и напряжение в нагрузке имеют пульсирующий характер и как следствие значительно отличаются от постоянных составляющих.


Основные электрические параметры выпрямителя


Диод в выпрямителях является основным элементом и во многом определяют основные показатели выпрямителей.


1. U_нср и I_нср – средние значения выпрямленных напряжения и тока в нагрузочном устройстве

2. мощность нагрузочного устройства P_нср=U_нср·I_нср

3. амплитуда основной гармоники U_оснг

4. коэффициент пульсаций выпрямленного напряжения

5. КПД выпрямителя

6. Обратное максимально напряжение на запертом диоде U_обрmax


В однополупериодном выпрямителе теряется больше половины входного напряжения !





;


средневыпрямленный ток равен току через диод

Частота пульсаций выпрямленного напряжения равна частоте сетевого напряжения


f_п=f_осн

Выпрямленное напряжение имеет несинусоидальную форму сигнала, поэтому может быть разложено в ряд Фурье:



Так как частота пульсаций выпрямленного напряжения равна частоте сети, то при расчете коэффициента пульсаций берут напряжение основной первой гармоники:

;


p=1,57 - очень большой коэффициент пульсаций – это является недостатком схемы.


Обратное максимальное напряжение на запертом диоде равно амплитуде входного напряжения: U_обрmax=


При выборе выпрямительных диодов используются максимально допустимые параметры: ток прямой максимально допустимый и напряжение обратное максимально допустимое: I_прmax , U_обрmax .


Диод в выпрямителях является основным элементом, и его параметры во многом определяют основные параметры выпрямителей.


Двухполупериодный мостовой выпрямитель

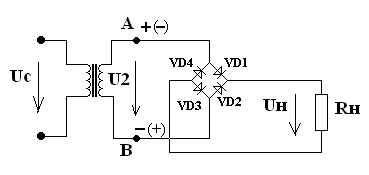

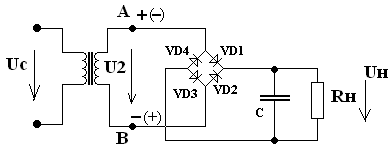

Рис.4 Двухполупериодный мостовой выпрямитель.


ПРИНЦИП РАБОТЫ МОСТОВОГО ВЫПРЯМИТЕЛЯ


Мостовая схема диодов, подключена к вторичной обмотке трансформатора

Каждая пара диодов работает поочередно D₁D₃ и D₂D₄:

В 0-T/2 открыты D₁D_3, закрыты D₂D₄ в нагрузке течет ток Iн;

В T/2-T закрыты D₁D_3, открыты D₂D₄ в нагрузке течет ток Iн;

Частота пульсаций выпрямленного напряжения f _п=2fс= 100Гц.

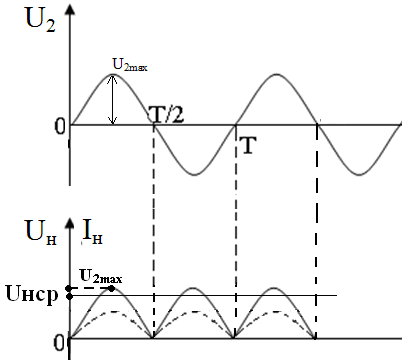

Рис.5. Временные диаграммы мостового выпрямителя.


Основные параметры мостового выпрямителя


Средне выпрямленное напряжение-




Разложив напряжение в ряд Фурье, получим числовое значение коэффициента пульсаций:


fп=2fс


Амплитуда основной второй гармоники частотой 2ω, т.е. равна: _, следовательно коэффициент пульсаций будет равен:

Максимальное обратное напряжение на каждом из закрытых диодов имеет такое значение, что и в однополупериодном выпрямителе:

U_2m=; U_обрmax=π·U_нср; U_обрmax=


Основной недостаток – это большое количество диодов.

В настоящее время выпускаются полупроводниковые выпрямительные блоки по мостовой схеме (КЦ 402, КЦ 403 и др.)


СГЛАЖИВАЮЩИЕ ФИЛЬТРЫ


На выходе выпрямителя получается пульсирующее постоянное напряжение. Для многих электронных устройств коэффициент пульсации питающего напряжения не должна превышать р = 10^-2 – 10^-5. Поэтому для уменьшения пульсации применяются сглаживающие фильтры.

Фильтры выполняются обычно на реактивных элементах: конденсаторах и дросселях. Здесь используются реактивные свойства этих элементов: при последовательном включении – дроссель имеет большое сопротивление переменному току; при параллельном включении – конденсатор имеет малое сопротивление переменному току. Особенностью фильтров является то, что емкость фильтра лучше сглаживает пульсации при малых токах нагрузки, а индуктивный, наоборот, при больших токах.

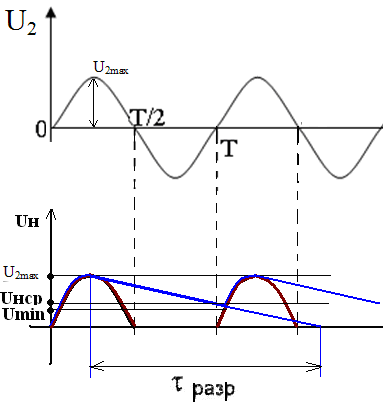

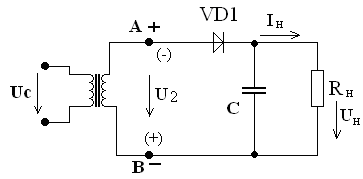

В маломощных ИВЭ используются емкостные фильтры. Конденсатор подключается параллельно сопротивлению нагрузки.


Коэффициент пульсаций рассчитывается тогда по формулам:

для однополупериодной схемы:




где: f_c – частота сетевого напряжения ;

для двухполупериодной схемы:




где: f_c – частота сетевого напряжения.


Для выбора конденсатора необходимо рассчитать его емкость и рабочее напряжение. Емкость фильтра, в случае малых пульсаций, определяется по формуле:

для однополупериодного выпрямителя




для двухполупериодного выпрямителя



Рабочее напряжение конденсатора рассчитывается с 30% запасом и равно:

U_раб ≥ 1,3∙U_2max

Если расчетная емкость больше, чем емкость фильтра, выбранная по справочнику, то допускается подключение нескольких конденсаторов параллельно нагрузке.


Стабилитрон


Стабилитроном называется полупроводниковый диод, напряжение на котором в области электрического пробоя при обратном смещении слабо зависит от тока в заданном его диапазоне, и который предназначен для стабилизации уровня напряжения в схеме.

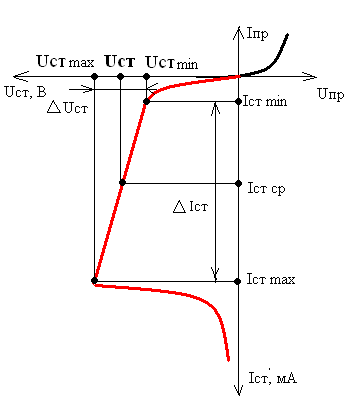

Реальная ВАХ стабилитрона:

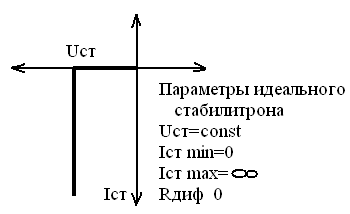

ВАХ стабилитрона идеальная:




Основные параметры:

1) U_ст (напряжение стабилизации при заданном токе)

2. Динамическое сопротивление


R_диф=ΔU_ст/ΔI_ст = 0.5 – 200 Ом (определяемое относительным приращением U_ст на стабилитроне к вызывающему его малому приращению тока)

Чем меньше R_диф, тем лучше осуществляется стабилизация.

2. I_{ст min} ток стабилизации минимальный

3. I_{ст max} ток стабилизации максимальный


5) Максимальный ток определяется отношением максимально допустимой мощности к U_ст


I_max≈P_max/U_ст


В качестве стабилитронов применяют кремниевые диоды, обладающие большой устойчивостью к тепловому пробою.

Кремниевые стабилитроны используются для стабилизации напряжений источников питания, а также для фиксации уровней U(I) в различных схемах, в автоматических потенциометрах.

Стабилитрон в схему стабилизации обычно включают так, чтобы p-n-переход был смещен в обратном направлении.


Параметрический стабилизатор


Схема параметрического стабилизатора напряжений состоит из балластного резистора Rбал (для ограничения тока через стабилитрон), и стабилитрона, подключенного параллельно нагрузке, выполняющий основную функцию стабилизации.





Рис. 10. Схема параметрического стабилизатора напряжения


Основные соотношения токов и напряжений в стабилизаторе определяются первым и вторым законами Кирхгофа:

(1)


Расчет стабилизатора сводится к тому, чтобы выбрать стабилитрон и выбрать величину R_бал, тогда из системы уравнений (1) получаем формулу для расчета R_бал:




Стабилитрон выбирается по справочнику, по двум параметрам:

1. I_{ст max}, который не должен превышать максимально допустимый ток через стабилитрон;

2. U_ст напряжение стабилизации, которое определяется напряжением на нагрузочном устройстве.


Основными параметрами стабилизатора являются:

1. Коэффициент стабилизации, равный отношению приращений входного и выходного напряжений. Коэффициент стабилизации характеризует качество работы стабилизатора.


2. Выходное (внутреннее) сопротивление стабилизатора


Для нахождения К_ст и R_вых рассматривается схема замещения стабилизатора для приращений. Нелинейный элемент работает на участке стабилизации, где его сопротивление переменному току R_диф является параметром стабилизатора.





Рис. 12. Схема замещения стабилизатора


Дифференциальное сопротивление R_диф определяется




Для схемы замещения получаем, коэффициент стабилизации определяется:


С учетом, что R_н>>R_диф и R_бал>>R_диф, формула определения коэффициента стабилизации будет выглядеть так:






Коэффициент стабилизации параметрического стабилизатора напряжения К_ст = 5 - 50

Другой параметр стабилизатора R_вых, согласно теореме об эквивалентном генераторе (U₂ = 0)




т.к. R_бал>>R_диф, то

Для получения повышения стабилизированного напряжения применяют последовательное включение стабилитронов. Параллельное включение стабилитронов не допускается. С целью увеличения коэффициента стабилизации возможно каскадное включение нескольких параметрических стабилизаторов напряжения.


ПРИМЕР РАСЧЕТА

Дано:

f_c = 50 Гц – частота сетевого напряжения;

p < 0,19 – коэффициент пульсации после сглаживающего фильтра;

_ΔU₁ = _ΔU₂ = 7 В – разброс напряжения на входе выпрямителя (колебания питающего напряжения)

U_н = 22 В

I_н = 20 мА

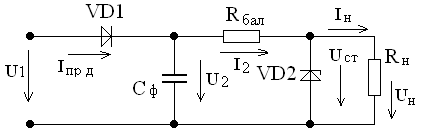

Рис.1 Принципиальная схема ИВЭ


Цель расчета: при заданных параметрах обеспечить стабилизацию напряжения на нагрузочном устройстве.


РЕШЕНИЕ

Из практики известно, что напряжение U₂ = (1.5÷2)∙U_н. Следовательно, можем найти напряжение на входе стабилизатора:

U₂ = 2∙U_н = 2∙22 = 44 В

Так как напряжение подается не постоянное, то находим U_2min и U_2max по формулам:

U_2min = U₂-_ΔU₂-p_ΔU₂ = 44 – 7 – 0,19∙7 = 35,67 В

U_2max = U₂+_ΔU₂+p_ΔU₂ = 44 + 7 + 0,19∙7 = 52,33 В





Рис. 2 Схема параметрического стабилизатора напряжения.


Для ограничения тока через стабилитрон ставим Rбал. Составим систему уравнений Кирхгофа:




- по I закону Кирхгофа

(1)

- по II закону Кирхгофа, для контура 2

- по II закону Кирхгофа, для контура 1


Для определения R_бал мы должны знать I_{ст min}, I _{ст min} ≤ (10-15)%* I_н

I_стmin≤0.01*20 мA=2мA.

Стабилитроны имеют номиналы токов I _{ст min} : 0.1, 0.25, 0.5, 1, 3, 5, 10 мА, поэтому выбираем

I _{ст min}=1 мА

Рассчитываем балластное сопротивление







Для выбора стабилитрона необходимо знать два основных параметра:

напряжение стабилизации U_ст и

максимальный ток стабилизации – I_ст.max:


U_ст = U_н = 22 В




Ток предельно допустимый выбирается с запасом:


где 1,3 – коэффициент запаса





Выбираем стабилитрон типа 2С522А и выписываем параметры этого стабилитрона:

I_cт.min = 1 мА

I_cт.max = 37 мА

U_ст.min = 19,8 В

U_ст = 22 В

U_ст.max = 24,2 В

R_диф = 25 Ом


Определим номинальное значение тока стабилизации I_ст, которое соответствует U_ст

U_ст = U_cт.р.т., то

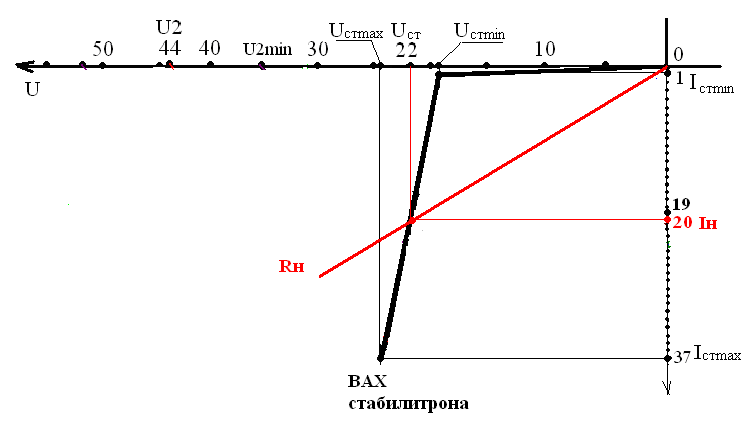

ГРАФИЧЕСКИЙ МЕТОД РАСЧЕТА СТАБИЛИЗАТОРА

Алгоритм расчета:

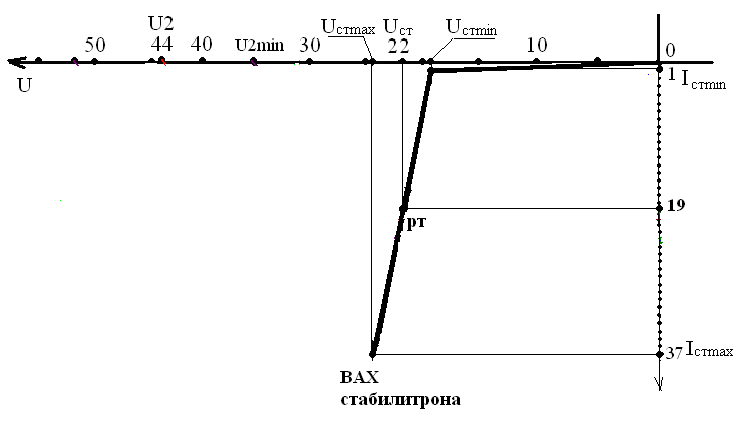

1). Стоим ВАХ стабилитрона.

Для этого отмечаем характерные точки стабилитрона:

А – (U_ст.min; I_cт.min);

B – (U_ст.max; I_cт.max).

(Если используются 2 стабилитрона или более, то строим суммарную ВАХ двух или более стабилитронов).

2) Строим ВАХ R_н, так как R_н соединен со стабилитроном параллельно, то ВАХ Rн будет иметь вид прямой проходящей из 0 и точки (U_н; I_н).


3) Теперь строим суммарную ВАХ (стабилитрон + R_н)


4) Построим «опрокинутую» ВАХ Rбал, ВАХ строится по точкам из уравнения:

U_2min=U_стmin + I₂R_бал


- первая точка хх: I₂=0, т.е. U_ст=U_2мин

- вторая точка А^I

проведем прямую через точки U_2min и точку А^I суммарной ВАХ до пересечения с осью тока получим Iкз и рассчитаем балластное сопротивление.




Порядок построения

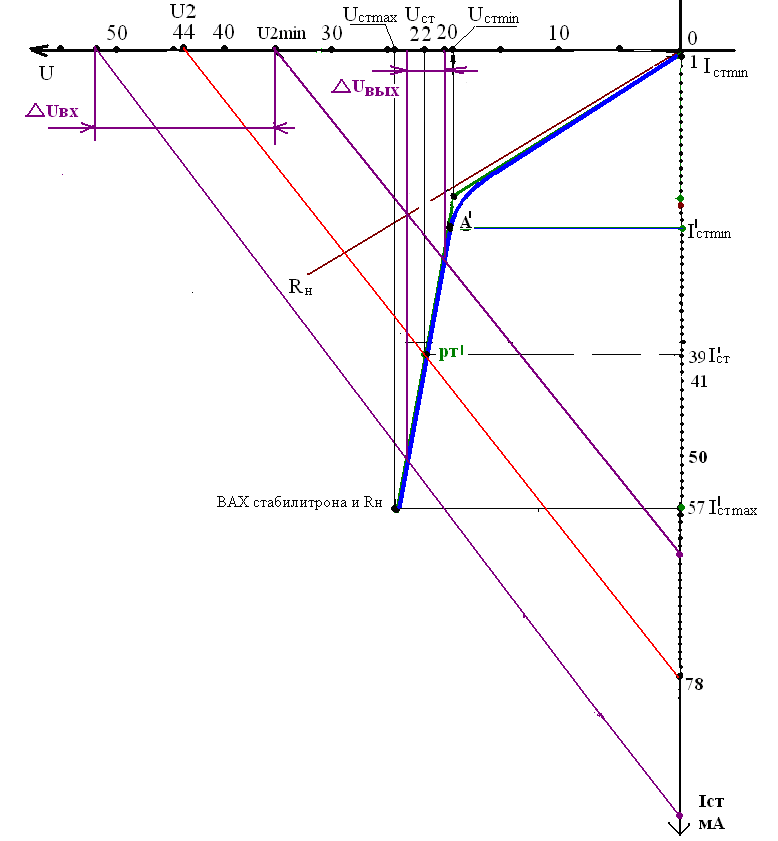

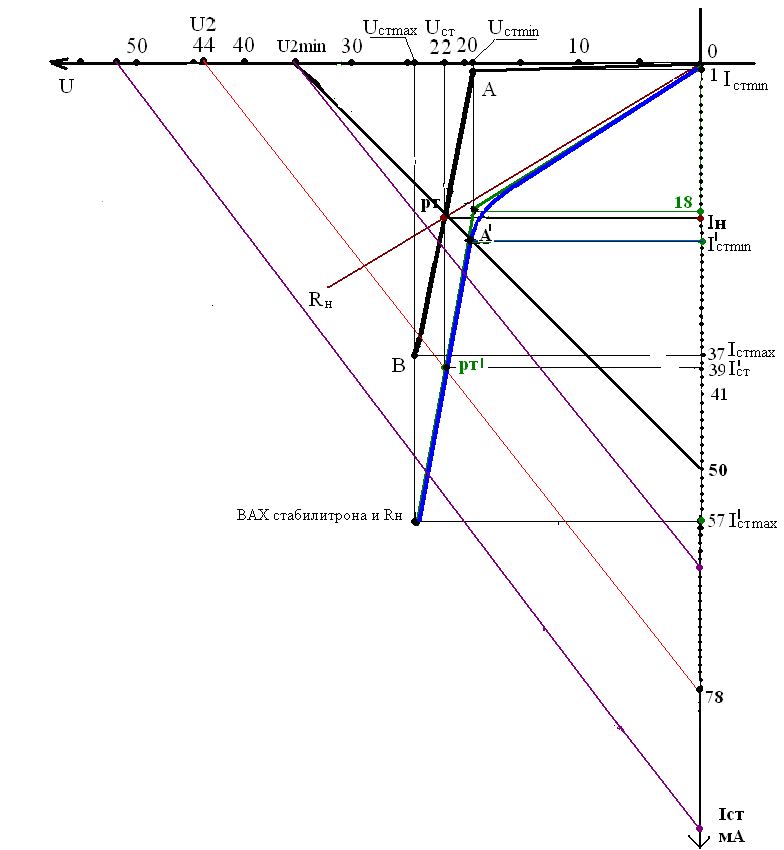

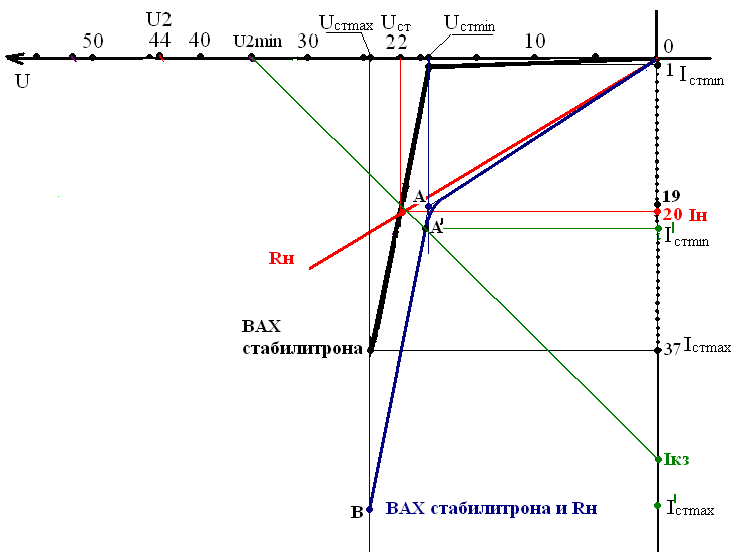

Рис. Графический расчет стабилизатора.




Рассчитанные R_бал аналитическое и графическое могут не совпасть, возможны ошибки связанные с:

1. округлениями;

2. неточностями графического метода.


Но ошибка не должна превышать 25%.

В нашем случае ошибка составляет 4,5%.

При определении номинала сопротивления резистора значение выбирают в меньшую сторону. Из ряда Е-24 ГОСТ 2825-67, выбираем номинал сопротивления 600 Ом тип ОПВ (см. учебник под ред. Герасимова книга 3, стр. 416)

Рассчитываем мощность, рассеивающуюся на резисторе:




Мощность выбирается в соответствии с ГОСТ 24013-80

Выбираем резистор: ОПВ-5Вт-680Е


Коэффициент стабилизации


∆Uвых=23-20=3В





РАСЧЕТ СГЛАЖИВАЮЩЕГО ФИЛЬТРА

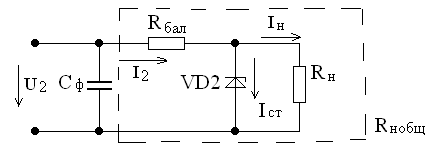

Рис. Схема стабилизатора со сглаживающим фильтром.


Рассчитываем С_ф для наихудшего случая:

Обозначим сопротивление нагрузки для фильтра через R_н.общ, найдем его




Теперь зная R_н.общ может найти емкость фильтра по формуле (для однополупериодного выпрямителя):





Выбираем конденсатор.

Конденсатор выбирается по его рабочему напряжению:

U_раб ≥ (1,3-2)∙U₂ =2 ∙44 = 88 В, где от 1,3 до 2 – коэффициент запаса.

Определив параметры конденсатора, выбирается его тип по справочнику, номинал из ряда Е24 (см. учебник под ред. Герасимова книга 3, стр. 421)

или специального справочника.

Так как С_ф≥74 мкФ и U_раб≥88 В, то по справочнику выбираем конденсатор типа К50 с номинальными параметрами

С = 100мкФ и U_раб = 100 В.


Находим коэффициент сглаживания фильтра: см лекции.


РАСЧЕТ ВЫПРЯМИТЕЛЯ





I_{пр д} =I_н.ср = I_2.max для наихудшего случая (для однополупериодного выпрямителя)!

I_2max = 57мА


Для определения необходимого выпрямительного диода нужно рассчитать два основных параметра:

1. прямой постоянный ток – I_пр.max

2. обратное максимальное напряжение – U_обр.max


для их определения воспользуемся формулами для однополупериодного выпрямителя:

I_{пр.max.доп} ≥ (1,3 ÷ 2)I_н.ср

U_{обр.max.доп} ≥ (1,3 ÷ 2)2∙√2∙U₂

где: I_н.ср = I_2.max

I_{пр.max.доп} ≥ 1,3∙57 = 74 мА

U_{обр.max.доп} ≥ 2∙ 2∙√2∙44 = 248 В


По справочнику выбираем выпрямительный диод типа КД102А с характеристиками


I_{пр.max.доп} =100 мА;

U_{обр.max.доп} = 250 В


Рассчитываем амплитудное значение напряжения U₁:


U₁=U_2max= √2∙U₂= √2∙44 =62,22 B


СПЕЦИФИКАЦИЯ

№	Наименование	Обозначение	Тип	Количество	Примечание
1	Диод выпрямительный	VD1	КД102А	1
2	Конденсатор	C1	К50	1
3	Резистор	Rбал	ОПВ-2-620Е	1
4	Стабилитрон	VD	2С522	1

ЗАДАНИЕ по вариантам


Схема выпрямителя выдается преподавателем

Вариант	Uст, В	ΔUвх,В	p	Iн,мА
1	13	2	0,14	10
2	10	3	0,12	5
3	8	2	0,01	20
4	15	3	0,015	32
5	10	3	0,1	30
6	20	4	0,1	10
7	18	2	0,01	12
8	20	3	0,05	10
9	22	5	0,06	15
10	24	4	0,05	30
11	33	4	0,07	30
12	27	4	0,06	40
13	5,6	2	0,03	10
14	5,1	1	0,04	40
15	6,8	2,5	0,02	20
16	7	0,5	0,04	32
17	7,5	1	0,09	30
18	4,7	2	0,2	15
19	6,2	1	0,08	30
20	9	2	0,06	32
21	3,9	1	0,1	25
22	8.2	3	0.02	5
23	11	1	0.04	15
24	12	4	0.12	14
25	12	1.5	0.14	6
