Подземные сооружения




2. Подпорные стены



2.1. Нормы настоящего раздела следует соблюдать при проектировании отдельно стоящих подпорных стен, возводимых на естественном основании на территориях промышленных предприятий, городов и поселков, а также на подъездных и внутриплощадочных железных и автомобильных дорогах.

Примечание. Настоящие нормы не распространяются на подпорные стены гидротехнических сооружений и магистральных дорог.

2.2. Подпорные стены следует, как правило, проектировать железобетонными тонкостенными уголкового профиля, в том числе с контрфорсами и анкерными тягами.

Массивные подпорные стены допускается проектировать из бетона, бутобетона, бутовой кладки при специальном технико-экономическом обосновании.

2.3. Основные размеры подпорных стен (общая высота, ширина подошвы) следует назначать, как правило, кратными 0,3 м.

2.4. Глубину заложения подошвы подпорной стены следует назначать в соответствии с требованиями СНиП 2.02.01-83. Минимальная глубина заложения подпорных стен должна быть не менее 0,6 м в нескальных и не менее 0,3 м в скальных грунтах. При наличии кювета глубина заложения назначается от дна кювета.

2.5. В продольном направлении подошву подпорной стены следует принимать горизонтальной или с уклоном не более 0,02. При большем уклоне подошва выполняется ступенчатой.

В поперечном направлении подошва подпорной стены должна быть горизонтальной или с уклоном в сторону засыпки не более чем 0,125.

2.6. Расстояния между температурно-усадочными швами следует принимать не более 10 м в монолитных бутобетонных и бетонных подпорных стенах без конструктивного армирования, 20 - в монолитных бетонных конструкциях при наличии конструктивного армирования, 25 - в монолитных и сборно-монолитных железобетонных конструкциях и 30 - в сборных железобетонных конструкциях.

Расстояние между температурно-усадочными швами допускается увеличивать при проверке конструкций расчетом.

2.7. Высота подпорных стен для грузовых рамп автомобильного транспорта со стороны подъезда автомобилей должна быть равной 1,2 м от уровня поверхности проезжей части дорог или погрузочно-разгрузочной площадки.

Высота подпорных стен для грузовых и пассажирских рамп железнодорожного транспорта от уровня головки рельсов должна быть равной 1,1 м для колеи 1520 мм и 0,75 м - для колеи 750 мм.

2.8. В местах, где возможно движение пешеходов, подпорные стены должны иметь ограждение высотой 1 м.

При расположении автодорог вдоль подпорной стены у стены следует предусматривать тротуар шириной не менее 0,75 м с бортовым камнем высотой не менее 0,4 м.

2.9. Минимальное расстояние от оси ближайшего железнодорожного пути до внутренней грани подпорной стены на прямых участках следует принимать не менее 2,5 м.

2.10. В выемках железнодорожного полотна минимальное расстояние от оси ближайшего железнодорожного пути до наружной грани подпорной стены на уровне подошвы шпал и выше на прямых участках должно быть не менее 3,1 м.

2.11. На кривых участках пути минимальные расстояния от оси ближайшего железнодорожного пути до подпорной стены необходимо увеличивать согласно табл.1.


Таблица 1


┌──────────────────────────────────────┬────────────────────────────────┐

│ Радиусы кривых, м │ Увеличение расстояния, м │

├──────────────────────────────────────┼────────────────────────────────┤

│ 1800-1200 │ 0,1 │

│ 1000-700 │ 0,2 │

│ 600 и менее │ 0,3 │

└──────────────────────────────────────┴────────────────────────────────┘


2.12. Обратную засыпку пазух подпорных стен следует производить дренирующими грунтами (песчаными или крупнообломочными). Допускается использовать местные связные грунты - супеси и суглинки. Не допускается применять для обратных засыпок тяжелые и пластичные глины, а также грунты, содержащие органические и растворимые включения более 5% по весу. Грунты засыпок должны быть уплотнены.

2.13. Поверхность подпорных стен, обращенная в сторону засыпки, должна быть защищена гидроизоляцией. Допускается использовать окрасочную гидроизоляцию битумными растворами или мастиками в соответствии с СН 301-65.

При расположении подпорных стен вне здания следует предусматривать устройство со стороны подпора грунта пристенного дренажа из камня, щебня или гравия с продольным уклоном 0,04. В подпорной стене через 3 - 6 м должны быть предусмотрены отверстия для выпуска воды из дренажа.

2.14. На косогорных участках для отвода атмосферных вод за гранью стены со стороны грунта должен быть устроен водоотводной кювет.

2.15. Подпорные стены следует рассчитывать на нагрузки от активного давления грунта засыпки с учетом временных нагрузок, расположенных на призме обрушения, включая нагрузки от подвижного состава железных дорог и автомобильного транспорта.

2.16. Давление грунта для подпорных стен следует определять согласно обязательному приложению 1.

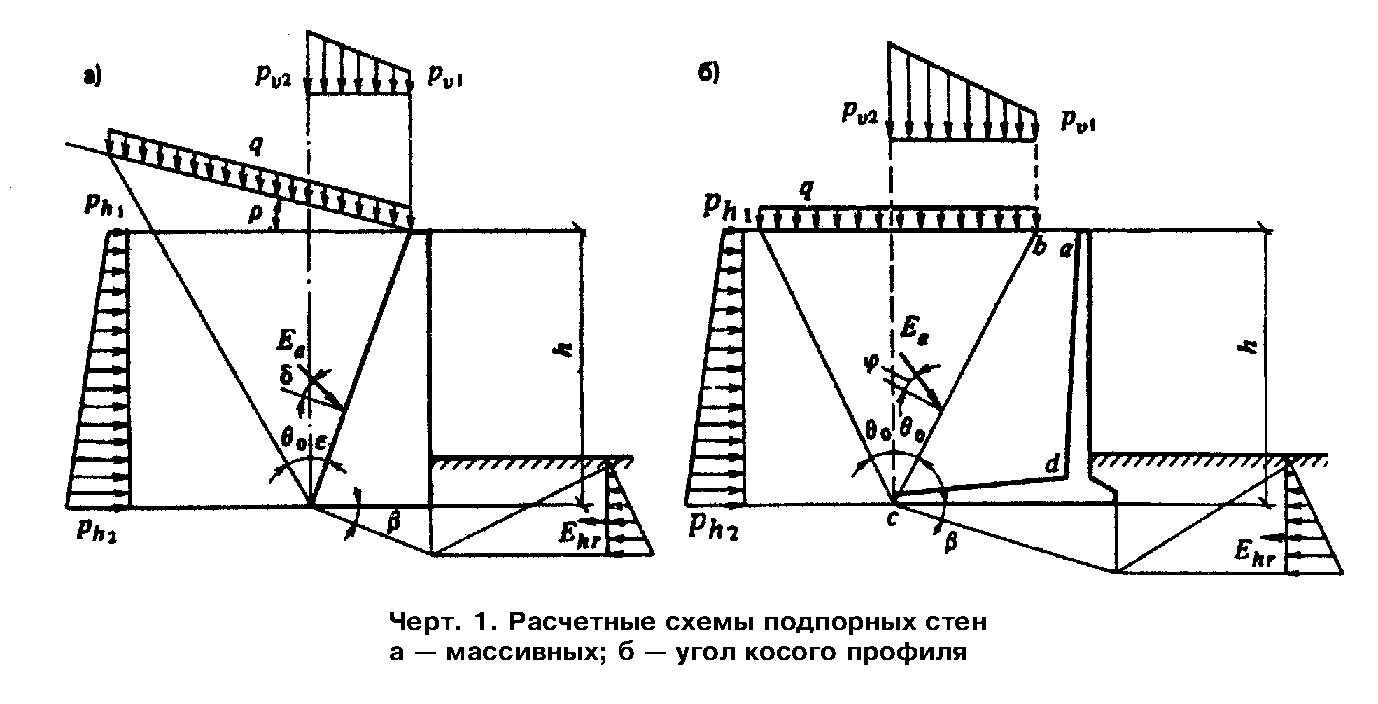

Активное давление грунта для уголковых подпорных стен следует определять исходя из условия образования за стеной клиновидной симметричной (а при короткой задней консоли - несимметричной) призмы обрушения. В этом случае давление грунта принимается действующим на наклонную плоскость, проведенную под углом тета0 к вертикали. Вес грунта в контуре abcd прибавляется к весу стены (черт.1).





Расчет уголковых подпорных стен производится так же, как и массивных, принимая эпсилон = тэта_0 и дельта = фи.

При короткой задней консоли, когда плоскость призмы обрушения пересекает заднюю грань стены, давление грунта допускается принимать на условную наклонную плоскость, проведенную через точки а и с, если расстояние от верха стены до пересечения с плоскостью обрушения не превышает 0,25h, где h - высота стены (от поверхности грунта до подошвы).

Когда плоскость обрушения пересекает стену ниже 0,25h, давление грунта следует определять раздельно для вертикального участка и наклонной грани призмы обрушения.

2.17. Наибольшее значение активного давления грунта при наличии на горизонтальной поверхности засыпки равномерно распределенной нагрузки q следует определять при расположении этой нагрузки в пределах всей призмы обрушения, если нагрузка не имеет фиксированного положения.

2.18. При расчете подпорных стен по предельным состояниям первой группы (по несущей способности) следует выполнять расчеты:

устойчивости положения стены против сдвига;

устойчивости грунта основания под подошвой подпорных стен (для нескальных грунтов);

прочности скального основания;

прочности элементов конструкций и узлов соединения.

При расчете по предельным состояниям второй группы (по пригодности к эксплуатации) необходимо производить проверки:

основания на допустимые деформации;

элементов конструкций на допустимые величины раскрытия трещин.

2.19. Расчет устойчивости положения стены против сдвига следует производить по подошве стены (плоский сдвиг) и по ломаным поверхностям скольжения (глубинный сдвиг) из условия


F <=(гамма /гамма ) F , (1)

sa c n sr


где F - сдвигающая сила, равная сумме проекций всех сдвигающих сил

sa на горизонтальную плоскость:


h

F = ────-(p + p ); (2)

sa 2 h1 h2


гамма - коэффициент условий работы, принимаемый: для песков, кроме

с пылеватых, гаммаc=1; для песков пылеватых, а также

пылевато-глинистых грунтов в стабилизированном состоянии

гаммас=0,9; для пылевато-глинистых грунтов в

нестабилизированном состоянии гаммас=0,85;

для скальных грунтов:

невыветрелых и слабовыветрелых гаммас=1;

выветрелых гаммас=0,9;

сильновыветрелых гаммас=0,8;


гамма - коэффициент надежности по назначению сооружения,

n принимаемый 1,2; 1,15 и 1,1 соответственно для зданий и

сооружений I, II и III классов, устанавливаемых в

соответствии с "Правилами учета степени ответственности

зданий и сооружений при проектировании конструкций";


F - удерживающая сила, равная сумме проекций всех удерживающих сил

sr на горизонтальную плоскость:


F = F tg(фи - бета) + Ac + E , (3)

sr ипсилон 1 1 hr


здесь F - сумма проекций всех сил на вертикальную плоскость;

ню

фи и с - соответственно угол внутреннего трения и удельное

1 1 сцепление грунта основания, определяемые по

обязательному приложению 1;

бета - угол наклона поверхности скольжения к горизонту;

А - площадь подошвы стены;

E - пассивное сопротивление грунта.

hr

Пассивный отпор грунта следует учитывать до глубины пересечения вертикальной плоскости, проведенной через переднюю грань подошвы, с предполагаемой плоскостью скольжения.

Расчет устойчивости подпорной стены против сдвига должен выполняться для трех значений угла бета:бета = 0 - плоский сдвиг, бета = 0,5фи_1 и бета = фи_1 - глубинный сдвиг.

При сдвиге по подошве стены (бета = 0) расчетные характеристики грунта фи_1 и с_1 в формуле (3) принимаются не более 30° для фи_1 и не более 5 кПа (0,5 тс/м2) для с_1, а коэффициент пассивного сопротивления грунта ламбда_hr = 1.

2.20. Устойчивость подпорной стены против сдвига по скальному грунту следует проверять из условия (1), F_sr определяется по формуле


F =F f + E , (4)

sr ипсилон hr


здесь F , E - обозначение то же, что в формуле (3);

ипсилон hr


f - коэффициент трения подошвы по скальному грунту, принимаемый по результатам испытаний, но не более 0,65.


2.21. Расчет устойчивости грунта основания под подошвой стены следует производить из условия


F <= (гамма /гамма ) N , (5)

ипсилон с n u


где гамма , гамма - обозначения те же, что в формуле (1);

с n

Nu - вертикальная составляющая силы предельного сопротивления основания, определяемая согласно СНиП 2.02.01-83.

2.22. При определении расчетных усилий (изгибающих моментов, нормальных и поперечных сил) в элементах подпорной стены уголкового профиля интенсивность горизонтального давления грунта р_h с учетом временной нагрузки, расположенной на поверхности в пределах призмы обрушения, должна приниматься действующей непосредственно на заднюю поверхность стены, а интенсивность вертикального давления р_ипсилон от веса грунта и временной нагрузки, расположенной непосредственно над подошвой фундамента подпорной стены, - действующей только на нее.

2.23. Расчет основания по деформациям следует производить на нормативное давление грунта в соответствии со СНиП 2.02.01-83.

Эпюру напряжений следует принимать, как правило, трапециевидной. Допускается треугольная эпюра напряжений при условии, что площадь сжатой зоны должна быть не менее 75% общей площади подошвы фундамента подпорной стены.
