Инструкция по проведению диагностирования технического состояния сосудов, трубопроводов и компрессоров
| Вид материала | Инструкция |
- Инструкция по проведению диагностирования технического состояния сосудов, трубопроводов, 994.92kb.
- Постановлением Госгортехнадзора России от 21. 11. 02 №66 Воснову настоящей Инструкции, 1024.36kb.
- Методические указания по проведению диагностирования технического состояния и определению, 1416.48kb.
- Методические указания по проведению диагностирования технического состояния и определению, 2296.63kb.
- Задачи технического диагностирования: определение вида технического состояния, 1112.52kb.
- 1 Описание объекта диагностирования, 674.93kb.
- Инструкция по диагностике технического состояния трубопроводов бесконтактным магнитометрическим, 388.66kb.
- Методические указания по проведению технического освидетельствования паровых и водогрейных, 445.5kb.
- Справка о наличии у соискателя необходимой нормативной документации, регламентирующей, 141.31kb.
- Плата за проверку технического состояния транспортных средств с использованием средств, 27.88kb.
Приложение 8
Обязательное
Протокол
измерения вибрации поршневого холодильного компрессора оппозитного типа
Компрессор __________________________________ зав. N _____________________________________
Изготовитель _____________________________________________________________________________
завод-изготовитель, дата
Место установки __________________________________________________________________________
цех, участок, технологический номер

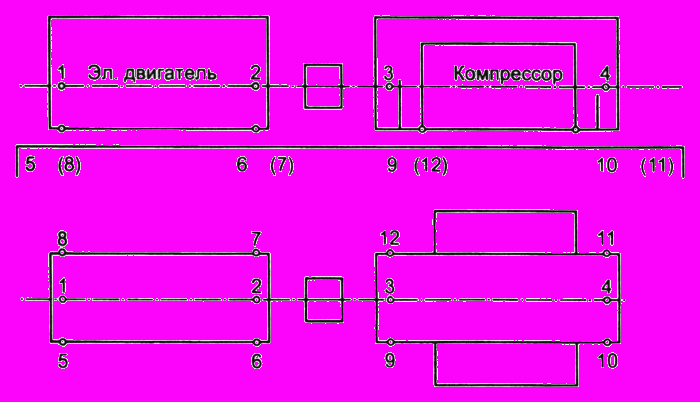

Схема точек измерения
Средняя квадратическая виброскорость, мм/с.
| #G0Направление измерения | Точки измерения в плоскостях подшипников | |||||
| | 1 | 2 | 3 | 4 | 5 | 6 |
| Горизонтальное | | | | | | |
| Вертикальное | | | | | | |
| Осевое | | | | | | |
| #G0Направление измерения | Точки измерения на элементах крепления к раме | |||||||
| | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| Вертикальное | | | | | | | | |
Измерения провел ___________________________________________________
__________________ _________________ ______________
должность подпись дата
Приложение 9
Обязательное
Протокол
спектрального анализа вибрации холодильного компрессора
Компрессор ______________________________________ зав. N ________________________________
Изготовитель ____________________________________________________________________________
завод-изготовитель, дата
Место установки _________________________________________________________________________
цех, участок, технологический номер
Данные спектрального анализа ____________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
Заключение _____________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
________________________________________________________________________________________
Измерения провел ___________________________________________________
__________________ _________________ ______________
должность подпись дата
Приложение 10
Обязательное
Протокол
измерений параметров режима работы холодильного компрессора
Компрессор ________________________________________ зав. N _______________________________
Изготовитель _____________________________________________________________________________
завод-изготовитель, дата
Место установки __________________________________________________________________________
цех, участок, технологический номер
| #G0Параметр | Единица измерения | Показания прибора |
| Температура газа на всасывании | | |
| Давление газа на всасывании | | |
| Температура газа на нагнетании | | |
| Давление газа на нагнетании | | |
| Температура воды на входе | | |
| Температура воды на выходе | | |
| Холодопроизводительность *1 | | |
| Потребляемая мощность | | |
_____
*1. Холодопроизводительность определяется при наличии оснащения агрегата соответствующими приборами измерения.
Измерения провел ___________________________________________________
__________________ _________________ ______________
должность подпись дата
Приложение 11
Справочное
Протокол
измерений размеров шатунных шеек коленчатого вала
Компрессор ____________________________________ зав. N ___________________________________
Изготовитель _____________________________________________________________________________
завод-изготовитель, дата
Место установки __________________________________________________________________________
цех, участок, технологический номер

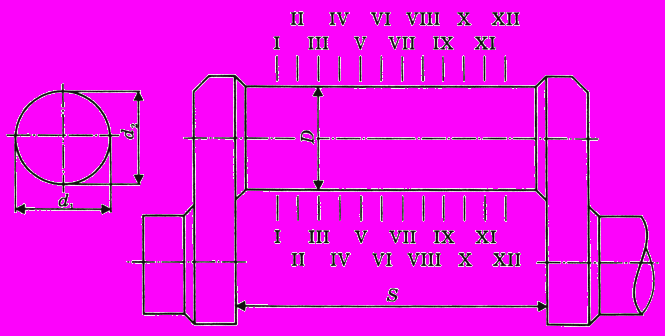

Схема измерений
