Методы контроля кровенаполнения тканей

и измерения скорости пульсовой волны


Скорость распространения пульсовой волны в аорте может составлять 4-6 м/сек, в артериях мышечного типа 8/12 м в сек. Линейная скорость кровотока по артериям обычно не превышает 0,5 м/сек.


Плетизмография (от греч. plethysmos - наполнение, увеличение + graphō - писать, изображать) — метод исследования сосудистого тонуса и кровотока в сосудах мелкого калибра, основанный на графической регистрации пульсовых и более медленных колебаний объема какой-либо части тела, связанных с динамикой кровенаполнения сосудов.


Метод фотоплетизмографии основан на регистрации оптической плотности исследуемой ткани (органа).


Физические основы кровотока (гемодинамики).


Объёмной скоростью кровотока (Q) называют объём жидкости (V), протекающий в единицу времени через поперечное сечение сосуда:

Q = V/t (1)

Линейная скорость кровотока определяется отношением пути, проходимого частицами крови, ко времени:

υ = l/t (2)

Объёмная и линейная скорости связаны соотношением:

Q = υ·S, (3)


где S – площадь поперечного сечения потока жидкости.

Для сплошного течения несжимаемой жидкости выполняется уравнение неразрывности: через любое сечение струи в единицу времени протекают одинаковые объёмы жидкости.

Q = υ·S = const (4)


В любом сечении сердечно-сосудистой системы объёмная скорость кровотока одинакова.





Площадь суммарного просвета капилляров в 700-800 раз больше поперечного сечения аорты. С учётом уравнения неразрывности (4) это значит, что линейная скорость кровотока в капиллярной сети в 700-800 раз меньше, чем в аорте, и составляет примерно 1 мм/с. В покое средняя скорость кровотока в аорте лежит в интервале от 0.5 м/с до 1 м/с, а при большой физической нагрузке может достигать 20 м/с.

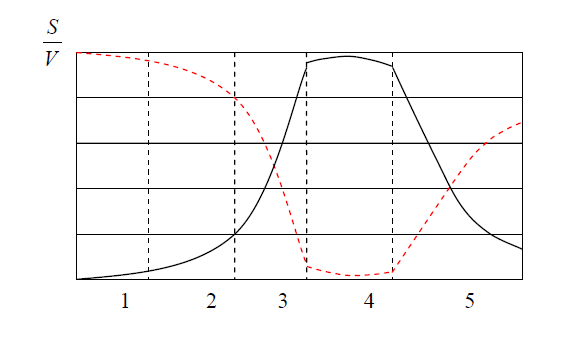

Рис. 2. Соотношение между суммарным поперечным сечением сосудистой системы (S) на разных уровнях (сплошная линия) и линейной скоростью кровотока (V) в соответствующих сосудах (штриховая линия):

1 — аорта; 2 — магистральные артерии; 3 — артериолы; 4 — капилляры; 5 — вены.


Сила вязкого трения по формуле Ньютона:

Fтр = - η·S·(dυ/dy), (5)

где η- коэффициент вязкости (динамическая вязкость), S – площадь соприкосновения контактирующих слоёв. У цельной крови коэффициент вязкости, измеренный на вискозиметре, составляет около 5 мПа·с, что в 5 раз больше вязкости воды. При патологических состояниях вязкость крови колеблется от 1.7 мПа·с до 22.9 мПа·с.


Кровь вместе с другими жидкостями, вязкость которых зависит от градиента скорости, относится к неньютоновским жидкостям. Вязкость крови неодинакова в широких и узких сосудах, причём влияние диаметра кровеносного сосуда на вязкость начинает сказываться при просвете менее 1 мм.


Ламинарное и турбулентное (вихревое) течение. Переход от одного вида течения к другому определяется безразмерной величиной, называемой числом Рейнольдса:

Re = ρ<υ>d/η = <υ>d/ν, (6)

где ρ – плотность жидкости, <υ> - средняя по сечению сосуда скорость жидкости, d – диаметр сосуда, ν=η/ρ – кинематическая вязкость.


Критическое значение числа Рейнольдса Reкр

Для однородных жидкостей Reкр = 2300, для крови Reкр = 970±80, но уже при Re >400 возникают локальные завихрения в разветвлениях артерий и в области их крутых изгибов.


Формула Пуазейля, для объёмной скорости кровотока:

Q = πr⁴ Δp/8ηl, (7)

где Q – объёмная скорость кровотока, r – радиус сосуда, Δp – разность давлений на концах сосуда, η – вязкость крови.

Видно, что при заданных внешних условиях (Δp) через сосуд протекает тем больше крови, чем меньше её вязкость и чем больше радиус сосуда.

Формуле Пуазейля можно придать и такой вид:

Q = Δp/Rг., (8)

В этом случае формула Пуазейля обнаруживает сходство с законом Ома.

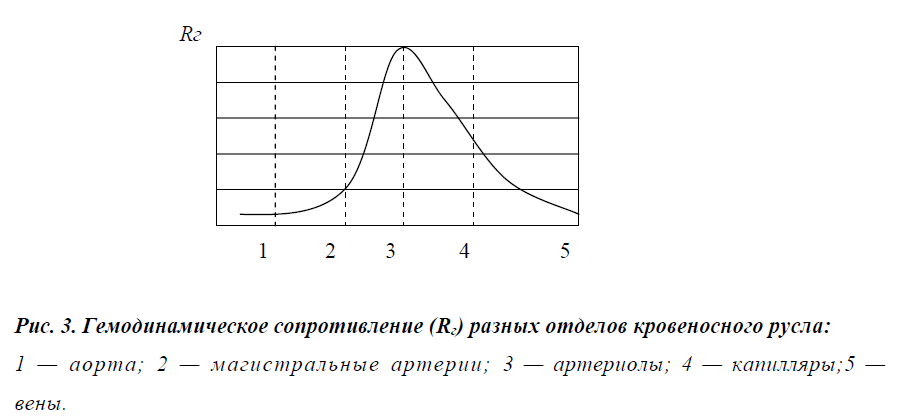

Rг = 8ηl/πr⁴ отображает сопротивление сосудистого русла кровотоку, включая все факторы, от которых оно зависит. Поэтому Rг называют гемодинамическим сопротивлением (или общим периферическим сопротивлением сосудов).


Гемодинамическое сопротивление 3-х сосудов, соединённых последовательно и параллельно, вычисляется по формулам:

Rг = Rг1 + Rг2 + Rг3, (10)

Rг = (1/Rг1 + 1/Rг2 + 1/Rг3)^-1 (11)

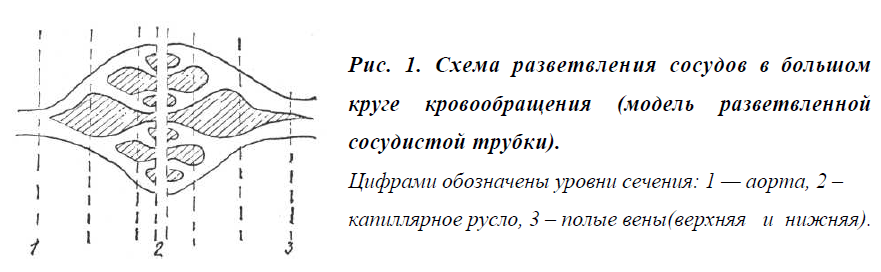

Из анализа модели разветвлённой сосудистой трубки следует, что вклад крупных артерий в Rг незначителен, хотя общая длина всех артерий большого диаметра сравнительно велика.






Возникновение и распространение пульсовой волны

по стенкам сосудов обусловлено упругостью аортальной стенки. Дело в том, что во время систолы левого желудочка сила, возникающая при растяжении аорты кровью, направлена не строго перпендикулярно к оси сосуда и может быть разложена на нормальную и тангенциальную составляющие. Непрерывность кровотока обеспечивается первой из них, тогда как вторая является источником артериального импульса, под которым понимают упругие колебания артериальной стенки.

Пульсовая волна распространяется от места своего возникновения до капилляров, где затухает. Скорость её распространения можно рассчитать по формуле:

υп = (E b/2ρr)^1/2, (12)

где Е – модуль Юнга сосудистой стенки, b – её толщина, r – радиус сосуда, ρ – плотность тканей сосудистой стенки.


Скорость пульсовой волны можно принять в качестве количественного показателя упругих свойств артерий эластического типа – тех свойств, благодаря которым они выполняют свою основную функцию.

Скорость пульсовой волны в аорте составляет 4 - 6 м/с, а в лучевой артерии 8 – 12 м/с. При склеротических имениях артерий повышается их жёсткость, что проявляется в нарастании скорости пульсовой волны.


Сфигмография

(греч. sphygmos пульс, пульсация + graphō писать, изображать) — метод исследования гемодинамики и диагностики некоторых форм патологии сердечно-сосудистой системы, основанный на графической регистрации пульсовых колебаний стенки кровеносного сосуда.

Сфигмографию осуществляют с помощью специальных приставок к электрокардиографу или другому регистратору, позволяющих преобразовывать воспринимаемые приемником пульса механические колебания стенки сосуда (или сопутствующие им изменения электрической емкости либо оптических свойств исследуемого участка тела) в электрические сигналы, которые после предварительного усиления подаются на регистрирующее устройство. Записываемую кривую называют сфигмограммой (СГ). Существуют как контактные (накладываемые на кожу над пульсирующей артерией), так и бесконтактные, или дистанционные, приемники пульса. Последние обычно используют для регистрации венного пульса — флебосфигмографии. Запись пульсовых колебаний сегмента конечности с помощью накладываемых по ее периметру пневматической манжеты или тензометрического датчика называют объемной сфигмографией.

Сфигмография применяется как самостоятельный метод исследования или входит в состав других методик, например механокардиографии, поликардиографии. Как самостоятельный метод С. используют для оценки состояния артериальных стенок (по скорости распространения пульсовой волны, амплитуде и форме СГ), диагностики некоторых заболеваний, в частности клапанных пороков сердца, неинвазивного определения ударного объема сердца по методу Вецлера — Бегера. По диагностическому значению С. уступает более совершенным методам, например рентгенологическим или ультразвуковым методам исследования сердца и сосудов, но в ряде случаев дает ценную дополнительную информацию и в связи с простотой исполнения доступна для применения в условиях поликлиники.

Р

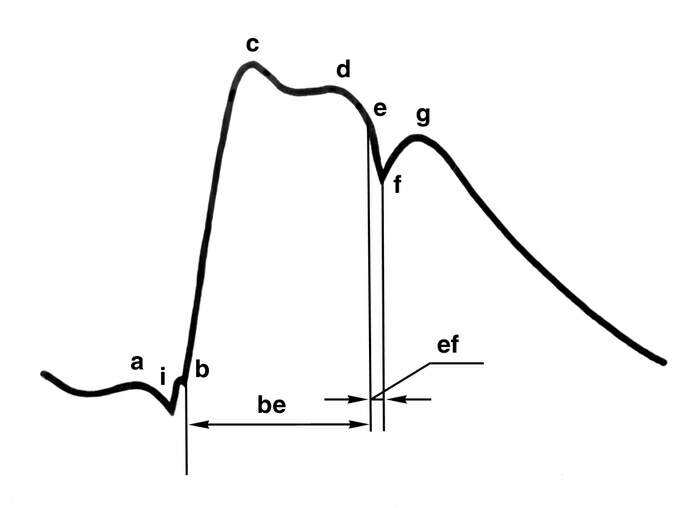

ис. 1. Сфигмограмма сонной артерии в норме: а — предсердная волна; b—с — анакрота; d — поздняя систолическая волна; е—f—g — инцизура; g — дикротическая волна, i — преданакротический зубец; be — период изгнания; ef — протодиастолический интервал.

Артериальная сфигмограмма отражает колебания стенки артерии, связанные с изменениями давления в сосуде на протяжении каждого сердечного цикла. Выделяют центральный пульс, отражающий колебания давления в аорте (СГ сонных и подключичных артерий), и периферический пульс (СГ бедренной, плечевой, лучевой и других артерий).


На нормальной СГ сонной артерии (рис. 1) после низкоамплитудных волн а (отражает систолу предсердий) и зубца i (возникает в связи с изометрическим напряжением сердца) наблюдается крутой подъем основной волны b—с — анакрота, обусловленная открытием аортального клапана и переходом крови из левого желудочка в аорту. Этот подъем сменяется в точке с нисходящей частью волны — катакротой, формирующейся в результате преобладания в данный период в сосуде оттока крови над притоком. В начале катакроты определяется поздняя систолическая волна d, за которой следует инцизура efg. За время ef (протодиастолический интервал) происходит захлопывание аортального клапана, что сопровождается повышением давления в аорте, формирующим дикротическую волну g. Интервал времени, представленный отрезком b—e, соответствует периоду изгнания крови из левого желудочка.

    СГ периферических артерий отличаются от кривых центрального пульса более округлыми очертаниями вершины основной волны, отсутствием волн а и i, иногда и инцизуры, более выраженной дикротической волной, часто появлением второй диастолической волны. Интервал между вершинами основной и дикротической волн бедренного пульса соответствует, по мнению Вецлера и Бегера (К. Wezler, A. Böger, 1939), времени основного колебания артериального пульса и используется для расчета ударного объема сердца.

При оценке формы артериальной СГ придают значение крутизне нарастания анакроты, характеру перехода ее в катакроту, наличию и расположению дополнительных зубцов, выраженности дикротической волны. Форма кривых центрального пульса в значительной мере зависит от периферического сопротивления. При низком периферическом сопротивлении СГ центральных артерий имеют круто поднимающуюся анакроту, острые вершины и глубокие инцизуры; при высоком периферическом сопротивлении изменения противоположны.

Абсолютные значения амплитуд отдельных компонентов СГ обычно не оцениваются, т.к. метод С. не имеет калибровки. Для диагностических целей соотносят амплитуды компонентов СГ с амплитудой основной волны. Аналогично вместо оценки абсолютных значений временных интервалов СГ используют их соотношение в процентах с общей продолжительностью систолической волны; это позволяет проводить временной анализ СГ независимо от частоты сердечных сокращений.

Синхронно записанные СГ центрального и периферического пульса используют для определения скорости распространения пульсовой волны по артериям; она вычисляется как частное от деления длины пути пробега волны на длительность интервала между началами анакрот пульса исследуемых артерий. Скорость распространения пульсовой волны в аорте (сосуде эластического типа) рассчитывают по СГ сонной и бедренной артерий, в периферических артериях (сосудах мышечного типа), — по объемным СГ, зарегистрированным на плече и нижней трети предплечья или на бедре и нижней трети голени. Отношение скорости распространения пульсовой волны по сосудам мышечного типа к скорости распространения пульсовой волны по сосудам эластического типа у здоровых людей находится в пределах 1,1—1,3. Скорость распространения пульсовой волны зависит от модуля упругости артериальной стенки; она увеличивается при повышении напряжения артериальных стенок или их уплотнения и изменяется с возрастом (от 4 м/с у детей до 10 м/с и более у лиц старше 65 лет).

Флебосфигмограмма регистрируется обычно с яремной вены. Основные элементы СГ яремной вены в норме представлены положительными волнами а, с, d и отрицательными — х-, у-коллапсами (рис. 2). Волна а отражает систолу правого предсердия, волна с обусловлена воздействием на яремную вену пульсации сонной артерии. Перед волной с иногда выявляется зубец b, совпадающий по времени с изометрическим напряжением желудочков сердца. Формирование х-коллапса на отрезке а—b обусловлено диастолой предсердий, на отрезке b—х — быстрым опорожнением полых вен в правое предсердие в результате оттягивания вниз атриовентрикулярной перегородки во время систолы правого желудочка, а также понижения внутригрудного давления вследствие изгнания крови в брюшную аорту. Следующая положительная волна d обусловлена заполнением полых вен и правого предсердия кровью при закрытом трикуспидальном клапане. После открытия клапана кровь из правого предсердия устремляется в правый желудочек, что способствует опорожнению полых вен, — наступает диастолический у-коллапс. По мере заполнения правого желудочка кровью скорость опорожнения предсердия уменьшается, давление в нем повышается, кровенаполнение вен примерно с середины диастолы желудочка вновь увеличивается, что отражается появлением на флебосфигмограмме второй диастолической волны d (застойная волна).

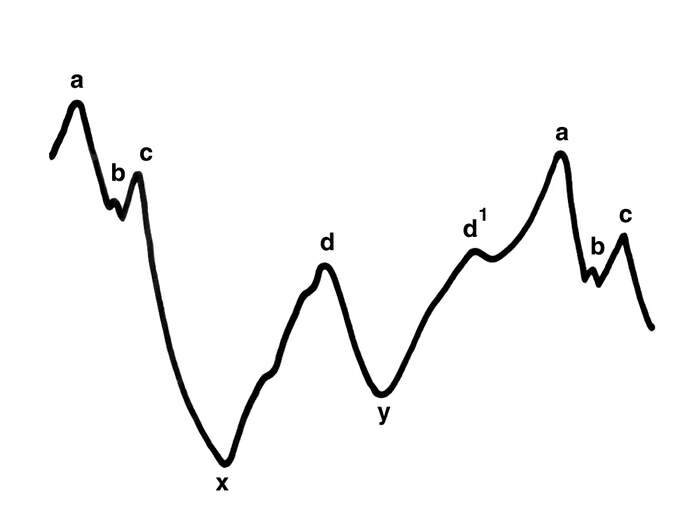

Рис. 2. Флебосфигмограмма яремной вены в норме: а — предсердная волна; b — зубец, отражающий изометрическое напряжение желудочков; с — передаточная волна пульса сонной артерии; d, d' — диастолические волны; х — систолический коллапс; y — диастолический коллапс.

Диагностическое значение. Патологические изменения артериальных СГ при некоторых заболеваниях имеют определенную специфичность. При стенозе устья аорты на анакроте центральных СГ появляются зазубрины (анакротический пульс), время подъема анакроты удлиняется, иногда кривые приобретают вид петушиного гребня (рис. 3, а). При гипертрофическом субаортальном стенозе (см. Кардиомиопатии) время подъема анакроты укорачивается, соотношение длительности анакроты и изгнания уменьшается. Недостаточность клапанов аорты проявляется резким возрастанием амплитуды всех волн, сглаживанием или исчезновением инцизуры на СГ центральных артерий (рис. 3, б), появлением высокочастотных осцилляций на анакроте бедренного пульса (рис. 3, в) и на всех объемных СГ нижних конечностей. При коарктации аорты амплитуда центральных СГ и объемных СГ верхних конечностей увеличена, длительность накроты СГ сонной артерии укорочена, вершина пульсовой волны расщеплена; СГ бедренной артерии и объемные СГ нижних конечностей представляют собой низкоамплитудные куполообразные волны, лишенные дикроты (треугольный пульс, рис. 3, г). Облитерирующие и окклюзионные поражения периферических артерий проявляются на объемных СГ, зарегистрированных ниже места окклюзии, снижением амплитуды пульсовых волн (в тяжелых случаях регистрируется прямая линия) и отсутствием дикроты (монокротический пульс). При поражении сосуда одной конечности или неравномерной облитерации артерий в случаях их системного поражения имеет место разница амплитуд и формы кривых пульса на симметричных артериях. Преобладание коллатерального

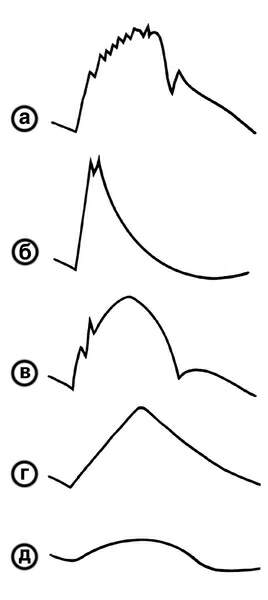

Рис. 3. Сфигмограммы при разных формах патологии: а — сфигмограмма сонной артерии при стенозе устья аорты (кривая имеет вид петушиного гребня); б — сфигмограмма сонной артерии при недостаточности клапана аорты (амплитуда кривой увеличена, инцизура отсутствует); в — сфигмограмма бедренной артерии при недостаточности клапана аорты (появление высокочастотных колебаний на анакроте); г — сфигмограмма бедренной артерии при коарктации аорты (кривая имеет треугольную форму — так называемый треугольный пульс); д — объемная сфигмограмма стопы при облитерирующем эндартериите (кривая имеет куполообразную форму, дикротическая волна отсутствует — так называемый коллатеральный пульс).


кровоснабжения проявляется на объемных СГ конечностей пологими куполообразными волнами низкой амплитуды без признаков дикротии (коллатеральный пульс, рис. 3, д). При синдроме Такаясу амплитуда пульсовых волн периферических артерий снижена, форма их изменена, СГ сонной артерии сохраняет обычно нормальные амплитуду и форму.

На флебосфигмограммах при затруднении оттока крови из правого предсердия в правый желудочек (стеноз правого атриовентрикулярного отверстия), из правого желудочка в легочные артерии (стеноз легочного ствола, легочная гипертензия) или при значительном повышении давления в левом предсердии амплитуда волны а увеличивается. При дефекте межпредсердной перегородки волна а удваивается, при мерцательной аритмии отсутствует. Увеличение остаточного объема крови в правом желудочке и развитие венозного застоя сопровождаются деформацией отрезка а—х и уменьшением глубины х-коллапса; отсутствие х-коллапса и увеличение волны d (со слиянием волны с и d в одну) обозначают как положительный венный пульс, он наблюдается при тяжелых застойных состояниях. При аортальной недостаточности, артериальной гипертензии, открытом артериальном протоке, стенозе перешейка аорты, недостаточности трикуспидального клапана амплитуда волны с повышена, при малом систолическом выбросе левого желудочка (недостаточность левого желудочка, стеноз митрального отверстия) — понижена. Стеноз правого атриовентрикулярного отверстия сопровождается медленным развитием у-коллапса и малой его глубиной. Амплитуда волн d и d' зависит от частоты сердцебиений; при тахикардии волна d уменьшена, волна d' отсутствует.


Техническая реализация метода фотоплетизмографии,

параметры регистрируемого сигнала.


Пальцевая фотоплетизмография.


Исследуемым органом является концевая фаланга кисти или стопы.

(в дистальных фалангах пальцев кисти и стопы наиболее интенсивные значения артериального и венозного кровообращения.)

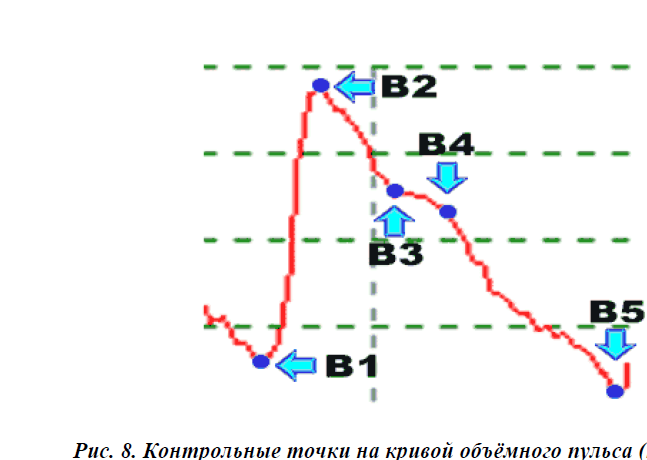

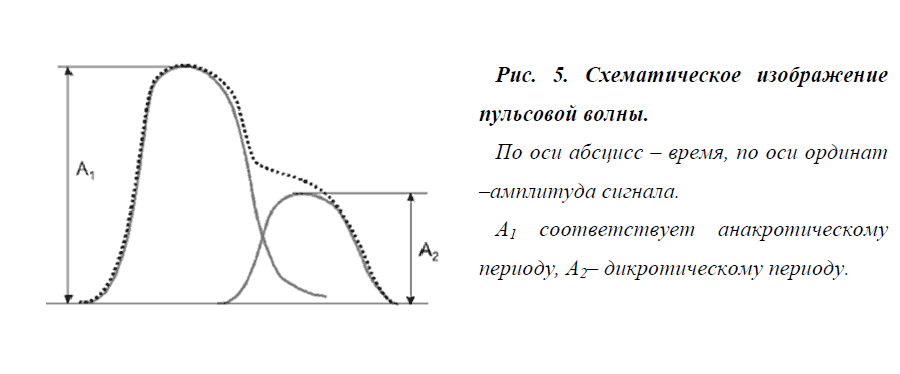

А
накрота – восходящий участок пульсовой волны


Нисходящий участок пульсовой волны называется катакротой.


На нисходящем участке есть волна, называемая дикротической, обусловленная захлопыванием полулунных клапанов между левым желудочком сердца и аортой.


(А2) образуется за счёт отражения объёма крови от аорты и крупных

магистральных сосудов и частично соответствует диастолическому периоду сердечного цикла.


Дикротическая фаза несет информацию о тонусе сосудов.


Вершина пульсовой волны соответствует наибольшему объёму крови, а её противолежащая часть – наименьшему объёму крови в исследуемом участке ткани.


Частота и продолжительность пульсовой волны зависят от особенностей работы сердца, а величина и форма её пиков – от состояния сосудистой стенки.

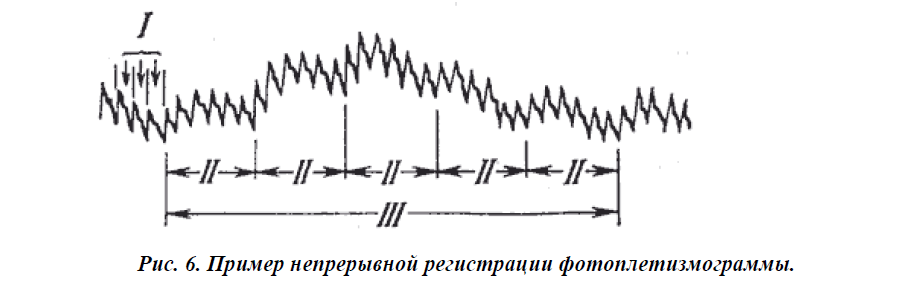

Волны первого порядка (I), или объемный пульс


Волны второго порядка (II) имеют период дыхательных волн


Волнами третьего порядка (III) называют все регистрируемые колебания с периодом, большим, чем период дыхательных волн


Использование метода фотоплетизмографии в медицинской практике.

Базовый вариант.

После наложения на дистальную фалангу пальца руки или ноги датчика-прищепки и активации регистрации фотоплетизмограммы в интерфейсной части устройства выполняется последовательное измерение значений объемного пульса в различные фазы исследования воздействия на организм человека изучаемого фактора. Исследование объемного пульса при перемене положения конечности.

Механизм: Изменение сосудистых артериальных рефлексов при различных положениях конечности - превалирование сосудорасширяющего рефлекса при поднятии конечности вверх, при опускании конечности вниз превалирует сосудосуживающий рефлекс.

При развитии сосудосуживающего эффекта амплитуда пульсовых волн нарастает, при развитии сосудорасширяющего эффекта амплитуда пульсовых волн уменьшается.

Возможно выявить подвижность механизмов, регулирующих распределение крови, что имеет существенное значение при выявлении локальных капиллярных нарушений и сосудистых заболеваний на уровне всего организма.


Техника окклюзионной фотоплетизмографии

заключается в следующем: на уровне верхней трети плеча накладывается тонометрическая манжета и в нее нагнетается воздух до давления, на 30 мм рт.ст превышающее артериальное давление. Давление в манжете сохраняется в течение 5 минут, затем воздух быстро стравливается. В течении первых 30 секунд в норме возникает пиковое объемной и линейной скорости кровотока, постепенно снижающееся к 3-й минуте.

Методика определения артериального давления в плечевой артерии с помощью фотоплктизмографии.

Декомпрессионный вариант:

В резиновую манжету, соединенную с манометром, нагнетается воздух до исчезновения периферического пульса. Затем с постоянной скоростью выпускается воздух. Когда давление в манжете соответствует артериальному, объем крови в пальце увеличивается, что проявляется появлением пульсации; когда давление соответствует венозному давлению, объем крови снова уменьшается. По экспериментальным данным такая методика регистрации артериального давления является наиболее точной и может использоваться при его уменьшении.


Изучаемые параметры фотоплетизмограммы:


По вертикальной оси изучаются амплитудные характеристики пульсовой волны, соответствующие анакротическому и дикротическому периоду. Несмотря на то, что эти параметры являются относительными, их изучение в динамике предоставляет ценную информацию о силе сосудистой реакции. В этой группе признаков изучаются:

1. амплитуда анакротической и дикротической волны,

2. индекс дикротической волны.


Последний показатель имеет абсолютное значение и имеет собственные нормативные показатели.


По горизонтальной оси изучаются временные характеристики пульсовой волны, предоставляющие информацию о длительности сердечного цикла, соотношении и длительности систолы и диастолы. Эти параметры имеют абсолютные значения и могут сравниваться с существующими нормативными показателями.





Амплитуда пульсовой волны или анакротической фазы (АПВ), определяется по вертикальной оси как: АПВ = В2-В1.

• Нормативных значений не имеет, оценивается в динамике.


Амплитуда дикротической волны (АДВ), определяется по вертикальной оси как: АДВ = В4-В5.

• В норме составляет 1/2 от величины амплитуды пульсовой волны.


Индекс дикротической волны (ИДВ), определяется в процентах как: ИДВ = ((В3-В5)/(В2 – В1))·100

• Нормативное значение составляет 63 - 73%.


Длительность анакротической фазы пульсовой волны (ДАФ), определяется в секундах по горизонтальной оси как: ДАФ = В3-В1

• Нормативное значение не установлено.


Длительность дикротической фазы пульсовой волны (ДДФ), определяется в секундах по горизонтальной оси как: ДДФ = В5-В3 .

• Нормативное значение не установлено.


Длительность пульсовой волны(ДПВ), определяется в секундах по горизонтальной оси как: ДПВ = В5-В1.

• Нормативные значения по возрастным группам:


Возраст, лет	Длительность пульсовой волны, сек
0 - 1	0,43 - 0,50
1 - 3	0,50 - 0,57
3 - 5	0,57 - 0,60
5 - 8	0,60 - 0,67
8 - 10	0,67 - 0,70
10 - 20	0,70 - 1,00
20 - 30	1,00 - 0,92
30 - 40	0,92 - 0,88
40 - 50	0,88 - 0,83
50 - 60	0,83 - 0,75
60 - 70	0,75 - 0,71
80 - 90	0,73 - 0,70

Длительность систолической фазы сердечного цикла (ДС), определяется в секундах по горизонтальной оси как: ДС = В4-В1.

• Нормативный параметр вычисляемый, равен произведению длительности ДПВ и 0.324.


Длительность диастолической фазы сердечного цикла (ДД), определяется в секундах по горизонтальной оси как: ДД = В5-В4.

• В норме равна остатку вычитания длительности систолы от общей продолжительности пульсовой волны.


Частота сердечных сокращений (ЧСС), определяется в ударах в минуту как: ЧСС = 60/ДПВ.

• Нормативные значения частоты сердечных сокращений по Кассирскому:


Возраст, лет	ЧСС в мин
0 - 1	140-120
1 - 3	120-105
3 - 5	105-100
5 - 8	100-90
8 - 10	90-85
10 - 20	85-60
20 - 30	60-65
30 - 40	65-68
40 - 50	68-72
50 - 60	72-80
60 - 70	80-84
80 - 90	82-85

Методики клинической фотоплетизмографии (часть 3).

Качественные критерии оценки фотоплетизмограмм.

Перечисленные количественные показатели не предоставляют исчерпывающую информацию о характере пульсовой волны. Немаловажное значение имеет качественная оценка формы пульсовых волн нередко имеющее решающее значение. При анализе формы пульсовых волн привлекаются термины, заимствованные из клинической практики, такие, как pulsus tardus, pulsus celer.

При повышенном периферическом сопротивлении, например, при сочетании атеросклероза и гипертонической болезни, а особенно у больных аортальным стенозом форма пульсовых волн соответствует pulsus tardus: подъем пульсовой волны пологий, неравномерный, вершина смещается к концу систолы («позднее систолическое выпячивание»).

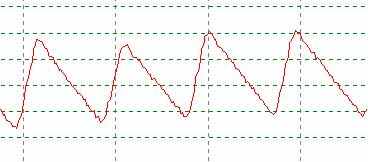

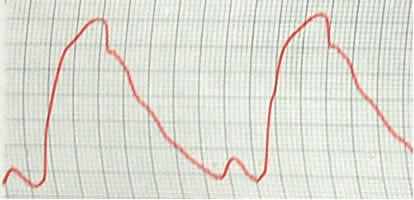

Рис 4 Пульсовые волны типа pulsus tardus при повышенном периферической сопротивлении.

При низком периферическом сопротивлении и большом систолическом выбросе, характерном больным с аортальной недостаточностью, пульсовые волны имеют вид pulsus celer:подъем пульсовой волны имеет крутой подъем, быстрое снижение и малозаметную инцизуру. Между локализацией инцизуры, величиной периферического сопротивления и упругим состоянием артерий отмечается определенная зависимость: при пониженной эластичности сосудов инцизура приближается к вершине, а при вазодилятации не выходит за пределы нижней половины пульсовой кривой.

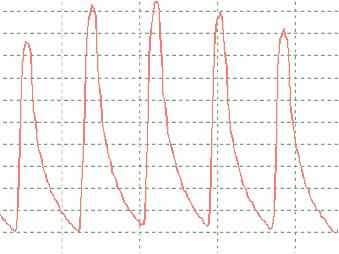

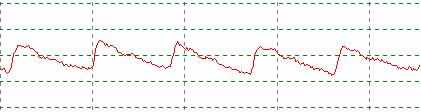

Рис 5 Пульсовые волны типа pulsus celer при пониженном периферическом сопротивлении.

Патологические признаки пульсовых волн, указывающие на отклонения общей или локальной гемодинамики.

1. Слабо выражен или слишком высоко поднят дикротический зубец
   (рис 9).

2. На анакроте имеется ступенька
   (рис 8).

3. Нисходящая часть пульсовой волны более пологая, по сравнению с восходящим участком
   (рис 7).

4. Увеличена длительность анакротической фазы пульсовой волны.

5. В близи вершины есть дополнительные волны (симптом «петушиного гребня»)
   (рис 6).


При использовании одиночных признаков наиболее информативны (2) и (5), так как у здоровых людей они полностью отсутствуют, частота их проявления 66.7% и 53.3% соответственно. Наиболее значимый для диагностики заболеваний признак (3), его частота встречаемости составляет 86.7%, но в 10% случаев он регистрируется также и у здоровых людей. Для повышения значимости диагностики следует использовать все 5 признаков.

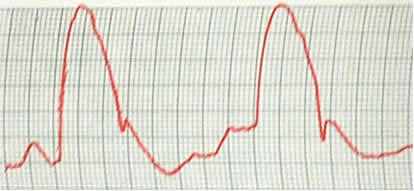

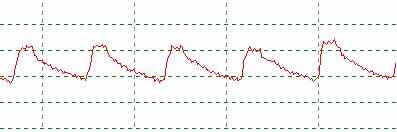

Рис 6. Симптом «петушиного гребня». Симптомы получены в момент избыточного воздействия дозы инфракрасного терапевтического лазера.




Рис 7. Слабо выраженный дикротический зубец, пологая нисходящая часть пульсовой волны. Больная с ваготоническим вариантом вегето-сосудистой дистонии.




Рис 8. Ступенька на вершине пульсовой волны.




Рис 9. Слабо выраженный и высоко поднятый дикротический зубец.




Рис 10. Отсутствие дикротической волны на пульсограмме у больной сахарным диабетом.

Кроме того, зарегистрированы следующие патологические отклонения при различных заболеваниях:

• отсутствие дикротического зубца указывает на наличие атеросклероза, гипертонической болезни
  (рис 10);

• различие объемного пульса на руках и ногах может указывать на коарктацию аорты;

• слишком большой объемный пульс – возможно, у больного незаращенный боталлов проток;

• при облитерирующем эндартериите амплитуда пульсовых волн снижена на всех пальцах пораженной конечности;

• при проведении функциональной пробы с переменой положения конечности у больных в начальной фазе облитерирующего эндартериита резко снижен сосудорасширяющий эффект при подъеме ноги (невысокая амплитуда пульсовых волн) и значительно выражен сосудосуживающий эффект при опускании ноги;

• при проведении функциональной пробы с переменой положения конечности у больных с облитерирующим атеросклерозом в стадии субкомпенсации при опускании конечности амплитуда пульсовых волн значительно уменьшается.


Половые и возрастные особенности фотоплетизмограмм:

1. В период с 8 до 18 лет амплитуда пульсовой волны имеет тенденцию к увеличению, с 19 до 30 лет стабилизируется, после 50-ти амплитуда пульсовой волны вновь нарастает.

2. По наблюдениям М.К. Осколковой (1967) пульсовые волны у детей отличаются крутым подъемом. Вершина кривой имеет округлые очертания. Инцизура у 72% здоровых детей располагается в верхней или средней трети пульсовой волны, у 28% - в нижней трети пульсовой волны. У абсолютного большинства детей инцизура и начальная диастолическая волна отчетливо выражены.

3. Половые различия – у девочек до 16 лет по сравнению с мальчиками, амплитуда пульсовой волны выше.


Другие особенности фотоплетизмограмм:

1. Величина объемного пульса не зависит от времени года, но сосудистые реакции легче вызываются в июле и августе (Hetzman 1948).

2. При магнитных бурях, прохождении атмосферных фронтов и других колебаниях погоды возникают большие колебания периферического капиллярного кровообращения, особенно у больных ревматизмом – возрастает количество реакций, указывающих на расширение сосудов. При контрольном измерении во время физиотерапевтических процедур отмечается явное уменьшение неповреждающей дозы физического фактора.
