ЯВЛЕНИЕ ДЕРИВАЦИИ

Вследствие одновременного воздействия на пулю вращательного движения, придающего ей устойчивое положение в полете, и сопротивления воздуха, стремящегося опрокинуть пулю головной частью назад, ось пули отклоняется от направления полета в сторону вращения. В результате этого пуля встречает сопротивление воздуха больше одной своей стороной и поэтому отклоняется от плоскости стрельбы все больше и больше в сторону вращения. Такое отклонение вращающейся пули в сторону от плоскости стрельбы называется деривацией. Это довольно сложный физический процесс. Деривация возрастает непропорционально расстоянию полета пули, вследствие чего последняя забирает все больше и больше в сторону и ее траектория в плане представляет собой кривую линию (схема 66, табл. 7). При правой нарезке ствола деривация уводит пулю в правую сторону, при левой - в левую.


Схема 66. Деривация

Таблица 7

Дистанция, м	Деривация, см	Тысячные
100	0	0
200	1	0
300	2	0,1
400	4	0,1
500	7	0,1
600	12	0,2
700	19	0,2
800	29	0,3
900	43	0,5
1000	62	0,6
1100	80	0,8
1200	100	1,00

На дистанциях стрельбы до 300 метров включительно деривация не имеет практического значения. Особенно это характерно для винтовки СВД, у которой оптический прицел ПСО-1 специально смещен влево на 1,5 см Ствол при этом слегка развернут влево и пули слегка (на 1 см) уходят левее. Принципиального значения это не имеет. На дистанции 300 метров силой деривации пули возвращаются в точку прицеливания, то есть по центру. И уже на дистанции 400 метров пули начинают основательно уводиться вправо, поэтому, чтобы не крутить горизонтальный маховик, цельтесь противнику в левый (от вас) глаз (схема 67). Деривацией пулю уведет на 3- 4 см вправо, и она попадет противнику в переносицу. На дистанции 500 метров цельтесь противнику в левую (от вас) сторону головы между глазом и ухом (схема 68) - это и будет приблизительно 6-7 см. На дистанции 600 метров - в левый (от вас) обрез головы противника (схема 69). Деривация уведет пулю вправо на 11-12 см. На дистанции 700 метров возьмите видимый просвет между точкой прицеливания и левым краем головы, где-то над центром погона на плече противника (схема 70). На 800 метров - дать поправку маховиком горизонтальных поправок на 0,3 тысячной (сетку подать вправо, среднюю точку попадания переместить влево), на 900 метров - 0,5 тысячной, на 1000 метров - 0,6 тысячной.


Схема 67


Схема 68


Схема 69


Схема 70

Чем выше угол места цели, тем меньше деривация. У стволов различных видов оружия шаг нарезов различный, следовательно, различной будет и деривация.

Следует учесть, что тяжелые пули меньше отклоняются деривацией, и отклонение это будет тем меньше, чем больше вес пули такого же калибра. Так, тяжелые пули спортивных патронов калибра 7,62 массой 13,4 г отклоняются в 1,5 меньше, чем легкие пули, а на дистанции 1000 м и далее - в 2 раза меньше.

ТРАЕКТОРИЯ ПОЛЕТА ПУЛИ И ЕЕ ЭЛЕМЕНТЫ

Снайпер обязан знать, как летит выпущенная им пуля и что с ней происходит в полете. В настоящем пособии описываются элементы траектории винтовочной пули и наводки оружия, необходимые снайперу в практической работе (схема 71).

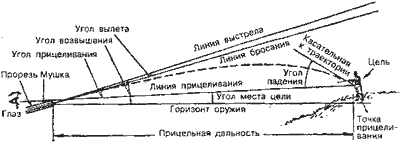

Схема 71. Элементы наводки и траектории стрелкового оружия

Траекторией называется линия полета пули в воздухе. Прямая линия, представляющая продолжение оси канала ствола до выстрела, называется линией выстрела. Прямая линия, представляющая продолжение оси канала ствола в момент выстрела, называется линией бросания.

При наличии угла вылета пуля выбрасывается из канала ствола не по линии выстрела, а по линии бросания.

Выброшенная из канала ствола с определенной начальной скоростью пуля при движении в воздухе подвергается действию двух сил: силы тяжести и силы сопротивления воздуха. Действие первой направлено вниз: оно заставляет пулю непрерывно понижаться от линии бросания. Действие второй направлено навстречу движению пули: оно заставляет ее непрерывно терять скорость полета. В результате этого пуля, выброшенная из канала ствола, летит не по прямой линии бросания, а по кривой, неравномерно изогнутой линии, расположенной ниже линии бросания.

Начало траектории - точка вылета (дульный срез ствола).

Горизонтальная плоскость, проходящая через точку вылета, называется горизонтом оружия

Вертикальная плоскость, проходящая через точку вылета по линии выстрела (бросания), называется плоскостью стрельбы.

Чтобы добросить пулю до какой-либо точки на горизонте оружия, необходимо линию бросания направить выше горизонта.

Угол, составленный линией выстрела и горизонтом оружия, называется углом возвышения.

Расстояние по горизонту от точки вылета до точки падения (табличной) называется горизонтальной или прицельной дальностью

Угол между касательной к траектории в точке падения и горизонтом оружия называется углом падения (табличным).

Высшая точка траектории над горизонтом называется вершиной траектории. Вершина делит траекторию на две неравные ветви, ветвь от точки вылета до вершины, более длинная и отлогая, называется восходящей ветвью траектории, ветвь от вершины до точки падения, более короткая и крутая, называется нисходящей ветвью траектории

Расстояние от горизонта оружия до вершины траектории (на конкретном ее участке ) называется высотой траектории.

Точка, по которой наводится оружие, называется точкой прицеливания.

Линия, идущая от глаза стрелка через середину прорези прицела и вершину мушки (оптическая ось оптического прицела), называется линией прицеливания.

Угол, образуемый линией прицеливания и линией выстрела, называется углом прицеливания. Этот угол при наводке получается путем установки прицельного приспособления по высоте соответственно дальности стрельбы.

При расположении цели на одинаковой высоте с оружием линия прицеливания совпадает с горизонтом оружия, а угол прицеливания совпадает с углом возвышения. При расположении цели выше или ниже горизонта оружия между линией прицеливания и горизонтом оружия образуется угол, называемый углом места цели. Угол места цели считается положительным, когда цель выше горизонта оружия, и отрицательным, когда цель ниже. Угол места цели и угол прицеливания в совокупности составляют угол возвышения.

Угол возвышения, при котором получается наибольшая горизонтальная дальность, называется углом наибольшей (предельной) дальности. Величина угла наибольшей предельной дальности для винтовочных пуль калибра 7,62 мм равна 30°.

Пространство (расстояние по линии прицеливания), на протяжении которого нисходящая ветвь траектории не превышает высоты цели, называется поражаемым пространством.

Прицельное поражаемое пространство зависит:

• от высоты цели (оно будет тем больше, чем выше цель);

• от отлогости траектории (оно будет тем длиннее, чем отложе траектория).


Выстрел, при котором траектория не поднимается над линией прицеливания выше цели на всем протяжении прицельной дальности, называется прямым выстрелом. Применяется при отражении атаки противника.

Выстрел, при котором траектория не поднимается выше линии прицеливания или сопряжена с ней, называется прямым охотничьим выстрелом (снайперским). Это старое английское понятие. Прямой охотничий выстрел по дальности зависит от высоты постановки прицельных приспособлений и начальной скорости пули. Дальность такого выстрела обычно не превышает 200-250 метров. Прямой охотничий выстрел применяется в уличных и лесных боях при необходимости постоянно маневрировать.
