Таблица 2.1
| Исходные данные | Номер варианта | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0 | |
 , м | 12 | -2 | 10 | -3 | 20 | -4 | 14 | -8 | 2 | -6 |
| l, м | 100 | 150 | 50 | 10 | 300 | 400 | 95 | 66 | 4 | 200 |
| d, мм | 100 | 75 | 100 | 50 | 125 | 100 | 100 | 75 | 50 | 100 |
 , м | 6 | 0 | 2 | 0 | 2 | 4 | 3 | 0 | 1 | 0 |
| Т,  | 10 | 20 | 30 | 40 | 50 | 10 | 20 | 30 | 60 | 40 |

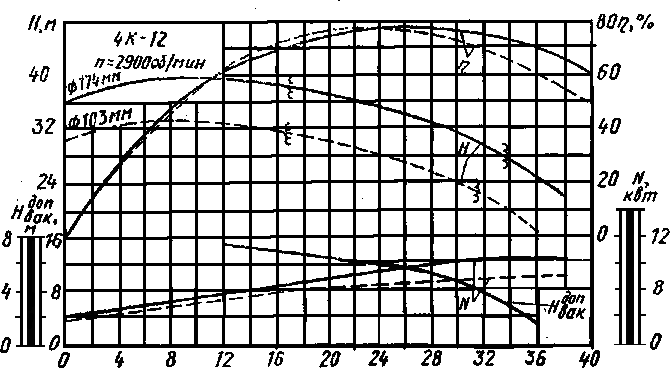

Задача 2.2. Для создания принудительной циркуляции в водяной системе охлаждения тепловоза используется центробежный насос, характеристики которого при частоте вращения n=2900 об/мин приведены на рисунке 2.2. Насос работает на трубопровод, имеющий длину l и диаметр d. Геометрическая высота подъема воды Нr, эквивалентная шероховатость
=0,07 мм. Температура воды Т.
Рисунок 2.2 Q, л/с
Требуется:
1. Вычислить значения потребных напоров Н при подачах Q, равных 5, 10, 20 л/с, и построить в координатах H=f(Q) характеристики насоса характеристику трубопровода.
2. Определить рабочую точку насоса А1 и соответствующие ей значения подачи насоса
, напора
, мощности
, КПД
и допустимой вакуумметрической высоты всасывания
для насосного колеса диаметром 174 мм (характеристики, соответствующие этому диаметру, на чертеже показаны сплошными линиями).3. Установить, как изменяется напор и подача воды при снижении частоты вращения до n2.
Исходные данные принять по таблице 2.2.
Таблица 2.2
| Исходные данные | Номер варианта | |||||||||
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| l, м | 14 | 10 | 8 | 7 | 22 | 20 | 17 | 18 | 16 | 20 |
| d, мм | 50 | 50 | 50 | 50 | 75 | 75 | 75 | 50 | 50 | 50 |
| n2, об/мин | 2500 | 2200 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 | 2700 | 2800 |
| , м | 0 | 1 | 0 | 1,5 | 0 | 2 | 0 | 1 | 0 | 0,5 |
| Т, | 50 | 40 | 50 | 60 | 70 | 80 | 50 | 40 | 50 | 60 |
З

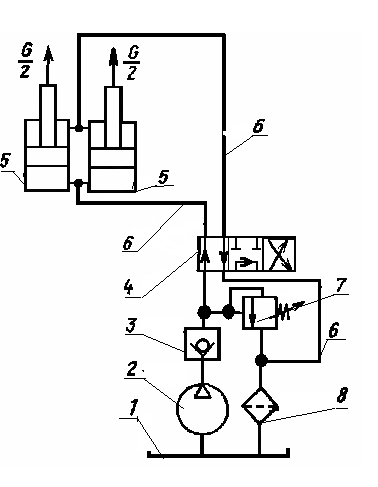

адача 2.3. На рисунке 2.3 приведена схема гидравлического привода. Гидропривод состоит из бака для рабочей жидкости 1, насоса 2, обратного клапана 3, распределителя 4, силовых гидроцилиндров 5, гидролиний 6, предохранительного клапана 7, фильтра 8.Исходные данные:
1. Усилие G, приходящееся на штоки двух силовых цилиндров.
2. Скорость движения поршня
3. Длина гидролиний l=15 м. На трубопроводе имеются: обратный клапан, распределитель, два Рисунок 2.3
параллельно расположенных силовых гидроцилиндра, фильтр, семь поворотов под углом 90°, три прямоугольных тройника.
4. Рабочая жидкость - трансформаторное масло АМГ-10,
,
5. Общий КПД насоса
; объемный КПД силового гидроцилиндра
Требуется определить:
1. Внутренний диаметр гидроцилиндра (диаметр поршня) dn, диаметр штока dш.
2. Диаметр трубопроводов dт.
3. Подачу, напор и мощность насоса.
Диаметр штока dш и скорость движения масла
в трубопроводе определяются в зависимости от давления в гидросистеме.
