Таблица 1.12
Исходные данные | Номер варианта | ||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0 | ||
Плотность воды ρв , кг/м3 | 1000 | 999 | 989 | 1000 | 990 | 1000 | 998 | 997 | 995 | 1000 | |
Длина l, м | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 4 | 8 | 2 | |
Ширина b, м | 5 | 6 | 7 | 8 | 9 | 4 | 3 | 2 | 10 | 8 | |
Высота h, м | 1,3 | 1,4 | 1,8 | 2,2 | 2,4 | 1,5 | 3 | 2,3 | 2,6 | 3,5 | |
Масса, т | mп | 4 | 5 | 6 | 7 | 8 | 9 | 5 | 6 | 9 | 3 |
mк | 6 | 8 | 10 | 12 | 16 | 12 | 10 | 11 | 18 | 6 |

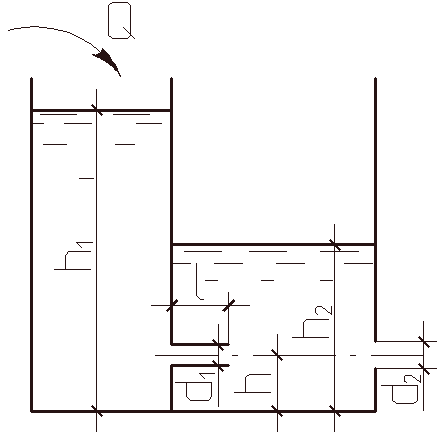

Задача 1.13. В вертикальной стенке, разделяющей резервуар на две части, расположено круглое отверстие с диаметром d1 и насадком длиной l = 6d1 (рисунок 1.13). В наружной стенке имеется другое отверстие диаметром d2. Центры обоих отверстий расположены на высоте h от дна. Уровень воды в левой части резервуара h1, расход через отверстия Q = Q1 = Q2. Определить уровень h2 воды в правой части резервуара и диаметр d2 отверстия в наружной стенке. Рисунок 1.13
Исходные данные принять по таблице 1.13.
Таблица 1.13
Исходные данные | Номер варианта | ||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0 | ||
Пара- метр | d1,мм | 50 | 40 | 33 | 45 | 25 | 40 | 44 | 45 | 30 | 35 |
h1, м | 1,2 | 1,0 | 2,4 | 0,9 | 1,1 | 1,5 | 1,6 | 1,8 | 1,5 | 1,0 | |
h, см | 20 | 10 | 20 | 15 | 22 | 10 | 15 | 20 | 15 | 17 | |
Расход Q, л/с | 3,1 | 2,7 | 4,0 | 2,8 | 5,2 | 4,0 | 3,5 | 5,0 | 2,5 | 4,0 | |
Виды насадков | |||||||||||
внешний цилиндрический | + | | | + | + | | | | + | | |
внутренний цилиндрический | | | + | | | + | | + | | + | |
конический сходящийся | | + | | | | | + | | | |

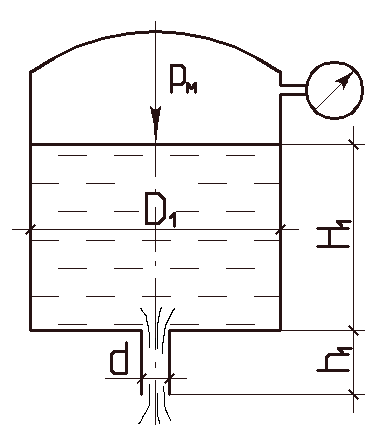

Рисунок 1.14
Исходные данные принять по таблице 1.14.
