Примечание. Расстояние между параллельными плоскостями для труб групп прочности М и Р устанавливают по согласованию изготовителя с потребителем.
2.8. Резьбы и уплотнительные конические расточки муфт должны быть оцинкованы или фосфатированы.
2.9. Каждая труба гладкая, гладкая высокогерметичная и с наружу высаженными концами должна быть снабжена муфтой, закрепленной на муфтонаверточном станке на одном из ее концов. По требованию потребителя допускается поставка муфт без труб.
(Измененная редакция, Изм. N 2).
2.10. При свинчивании труб с муфтами должна применяться смазка или другие уплотнители, обеспечивающие герметичность соединения и предохраняющие его от задиров и коррозии.
2.11. С целью предохранения от коррозии при транспортировании наружная поверхность каждой трубы и муфты должна быть окрашена.
По требованию потребителя допускается изготовление труб и муфт без окраски или с покрытием нейтральной смазкой.
По требованию потребителя трубы исполнения А должны изготовляться с защитными покрытиями внутренней поверхности, предотвращающими отложения парафина и коррозию. Покрытия выполняют в соответствии с технической документацией, утвержденной в установленном порядке.
(Измененная редакция, Изм. N 2).
2.12. Трубы с навинченными муфтами, а также трубы безмуфтовые с высаженными наружу концами должны выдерживать испытание внутренним гидравлическим давлением, величина которого указана в табл.8.
Таблица 8
Величины испытательных гидравлических давлений труб
| Условный диаметр трубы, мм | Толщина стенки, мм | Давление для труб из стали групп прочности, МПа (кгс/см  ) | ||||||
| | | Д | | | | | | |
| | | Исполнение | К | Е | Л | М | Р | |
| | | А | Б | | | | | |
| 27 | 3,0 | 67,2 | 66,2 | 87,3 | 98,1 | - | - | - |
| | | (685) | (675) | (890) | (1000) | - | - | - |
| 33 | 3,5 | 64,3 | 63,3 | 83,4 | 93,7 | - | - | - |
| | | (655) | (645) | (850) | (955) | - | - | - |
| 42 | 3,5 | 50,5 | 49,5 | 65,2 | 73,6 | - | - | - |
| | | (515) | (505) | (665) | (750) | - | - | - |
| 48 | 4,0 | 50,5 | 49,5 | 65,2 | 73,6 | - | - | - |
| | | (515) | (505) | (665) | (750) | - | - | - |
| 60 | 5,0 | 50,5 | 49,5 | 65,2 | 73,6 | 87,3 | 96,6 | 122,6 |
| | | (515) | (505) | (665) | (750) | (890) | (985) | (1250) |
| 73 | 5,5 | 45,6 | 45,1 | 59,4 | 66,7 | 79,0 | 87,3 | 112,3 |
| | | (465) | (460) | (605) | (680) | (805) | (890) | (1145) |
| | 7,0 | 57,9 | 57,4 | 75,0 | 84,9 | 100,6 | 110,9 | 112,6 |
| | | (590) | (585) | (765) | (865) | (1025) | (1130) | (1250) |
| 89 | 6,5 | 44,1 | 43,7 | 57,4 | 64,7 | 76,5 | 84,4 | 108,9 |
| | | (450) | (445) | (585) | (660) | (780) | (860) | (1110) |
| | 8,0 | 54,4 | 53,5 | 70,6 | 79,5 | 94,2 | 104,0 | 122,6 |
| | | (555) | (545) | (720) | (810) | (960) | (1060) | (1250) |
| 102 | 6,5 | 38,7 | 38,3 | 50,0 | 56,4 | 66,7 | 73,6 | 95,2 |
| | | (395) | (390) | (510) | (575) | (680) | (750) | (970) |
| 114 | 7,0 | 37,3 | 36,8 | 48,1 | 54,4 | 64,3 | 71,1 | 91,2 |
| | | (380) | (375) | (490) | (555) | (655) | (725) | (930) |
Примечания:
1. Если расчетное давление (
) превышает 68,6 МПа (700 кгс/см), испытательное давление принимают равным 68,6 МПа (700 кгс/см). По требованию потребителя испытательное давление принимают равным расчетному давлению, но не более 122,6 МПа (1250 кгс/см).2. По согласованию изготовителя с потребителем для труб гладких и с высаженными наружу концами и муфт к ним исполнения Б групп прочности Д и К испытательное давление ограничивается величиной 19,7 МПа (200 кгс/см
) и для групп прочности Е и выше - 29,4 МПа (300 кгс/см).Величину гидравлического давления (
) вычисляют по формуле
, кгс/см,
, МПа,где
- номинальная толщина стенки, мм;
- номинальный наружный диаметр трубы, мм;
- допускаемое напряжение, кгс/мм (МПа), принимаемое равным 0,8
.(Измененная редакция, Изм. N 2).
2.13. Основные параметры и размеры резьбовых соединений труб гладких и с высаженными наружу концами и муфт к ним

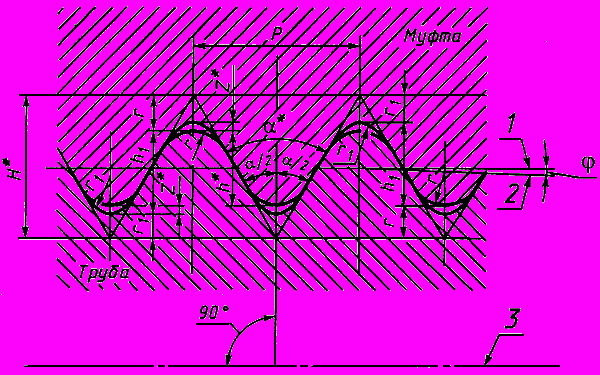

2.13.1. Форма и размеры профиля резьбы труб и муфт к ним должны соответствовать указанным на черт.5 и в табл.9.
________________
* Размеры для справок.
1 - линия, параллельная оси резьбы; 2 - линия среднего диаметра резьбы; 3 - ось резьбы
Черт.5
Таблица 9
Размеры, мм
| | Норма | |
| Параметры резьбы | Число ниток на длине 25,4 мм | |
| | 10 | 8 |
| Шаг резьбы  | 2,540 | 3,175 |
| Высота исходного профиля  * | 2,200 | 2,750 |
| Высота профиля  | 1,412  | 1,810 |
| Рабочая высота профиля  * | 1,336 | 1,734 |
| Угол профиля  * | 60° | |
| Угол наклона стороны профиля /2 | (30±1)° | |
| Радиус закругления: | | |
| - вершины профиля  | 0,432  | 0,508 |
| - впадины профиля  | 0,356  | 0,432 |
| Зазор  * | 0,076 | |
| Угол уклона  | 1 °47’24” | |
| Конусность 2  | 1:16 | |
