Методические указания к курсовой работе Владимир 2008

Вид материалаМетодические указания
Подобный материал:
1   2   3



Продолжение таблицы 1

1

2

3

4

5

6

5.Среднего класса (1,8…3,5 л)

3,5

14

0,4

3

12,6

Автобусы (длина)

6.Особо малого класса (длина до 5 м)

5

20

0,5

4

15

7.Малого класса (6…7,5 м)

3

12

0,7

5,5

18

8.Среднего класса (8...9,5 м)

5

20

0,95

6,6

25,8

9.Большого класса (10,5-12,0 м)

5

20

1

8

36,5

10.Особо большого класса (16,5…24 м)

4

16

1,8

13,5

47

Грузовые автомобили общего назначения (грузоподъемность)

11.Малотоннажные (0,3…1 т)

2,2

11

0,2

2,2

7,2

12.Бортовые (3…5 т)

4

16

0,5

2,2

9,1

13.Бортовые (5…8 т)

3

12

0,45

2,5

10,6

14.Бортовые (более 8 т)

8

24

0,35

4,6

11,4

Бортовые автомобили повышенной проходимости (грузоподъемность)

15.(1…3 т)

4

16

0,4

2,1

9

16.(3…5 т)

12

12

0,45

2,5

10,8

17.(5…8 т)

4

12

0,94

2,7

11

18.(более 8 т)

2,5

12,5

0,6

4,4

18,4

Седельные тягачи общего назначения (масса на седельно-сцепное устройство)

19.(5-8 т)

3

12

0,5

2,2

11,8

20.(более 8 т)

8

24

0,6

4,5

11,3



Продолжение таблицы 1

1

2

3

4

5

6

Седельные тягачи повышенной проходимости (масса на седельно-сцепное устройство)

21.(3…5 т)

3

12

0,45

2,5

10,6

22.(более 8 т)

2,5

12,5

0,6

4,4

18,4

Автомобили самосвалы (грузоподъемность)

23.(3…5 т)

3

12

0,42

2,2

9,1

24.(5…8 т)

2,2

11

0,35

3,5

11,6

(более 8 т)

8

24

0,4

4,6

11

Прицепы к бортовым автомобилям (грузоподъемность)

25.(5…8 т)

3

12

0,2

0,8

4,4

(более 8 т)

8

24

0,2

1,0

4

Прицепы к автомобилям- самосвалам (грузоподъемность)

26.(5…8 т)

4

12

0,2

0,8

4,4

27.(более 8 т)

8

24

0,2

1,1

3,1

Полуприцепы (грузоподъемность)

28.(более 8 т)

8

24

0,3

0,8

4,4

Газобаллонные бортовые автомобили (грузоподъемность)

29.(0,3-1,0 т)

4

16

0,38

1,8

8,7

30.(1,0-3,0 т)

4

16

0,55

2,5

10,2

31.(3,0-5,0 т)

4

16

0,58

2,2

12,2

32.(6,0-8,0 т)

3

12

0,6

3,5

12,6

33.(более 8 т)

4

12

0,6

4,6

18,3

Газобаллонные автомобили-тягачи (масса на седельно- сцепное устройство)

34.(5,0-8,0 т)

3

12

0,6

2,5

12,8

35.(8,0 и более т)

4

12

0,65

4,6

18,3

Газобаллонные автомобили-самосвалы (грузоподъемностью)

36.(5,0-8,0 т)

4

12

0,6

3,4

14,6

37.(8,0 и более т)

4

12

0,7

4,8

18,9



Таблица 2 - Коэффициент корректирования нормативов в зависимости от условий эксплуатации - К1

Категории условий эксплуатации

Нормативная периодичность технического обслуживания

I

1,0

II

0,9

III

0,8

IV

0,7

V

0,6


Таблица 3 - Коэффициент корректирования нормативов в зависимости от модификации подвижного состава и организации его работы - К2

Модификация подвижного состава и организация его работы

Нормативная трудоемкость ТО и ТР

Базовый автомобиль

1,00

Седельные тягачи

1,10

Автомобили с одним прицепом

1,15

Автомобили с двумя прицепами

1,20

Автомобили-самосвалы

1,15

Автомобили-самосвалы с одним прицепом

1,20

Автомобили-самосвалы с двумя прицепами

1,25

Специализированный подвижной состав

1,10


Таблица 4 - Коэффициент корректирования нормативов в зависимости от природно-климатических условий -

№ варианта

Характеристика района




1

2

3

1

Умеренный

1,0

Продолжение таблицы 4

1

2

3

2

Умеренно теплый

1,0

3

Влажный

4

Теплый влажный

5

Жаркий сухой

0,9

6

Очень жаркий сухой

7

Умеренно холодный

8

Холодный

9

Очень холодный

0,8

Примечание: коэффициент характеризующий высокую агрессивность окружающей среды принимается равным единице.


Таблица 5 – Коэффициент корректирования нормативов ТО и ТР в зависимости от количества обслуживаемых и ремонтируемых автомобилей на АТП и количества технологически совместимых групп подвижного состава – К5

Количество автомобилей, обслуживаемых и ремонтируемых на АТП

Количество технологически совместимых групп подвижного состава

менее 3

3

более 3

До 100

1,15

1,20

1,30

Свыше 100 до 200

1,05

1,10

1,20

-«- 200 –«- 300

0,95

1,00

1,10

-«- 300 –«- 600

0,85

0,90

1,05

-«- 600

0,80

0,85

0,95

Примечания:

Результирующий коэффициент корректирования нормативов

получается перемножением отдельных коэффициентов:

- периодичность ТО – К1хК3 (см. табл.2 и 4);

- трудоемкость ТО – К2хК5 (см. табл.3 и 5).

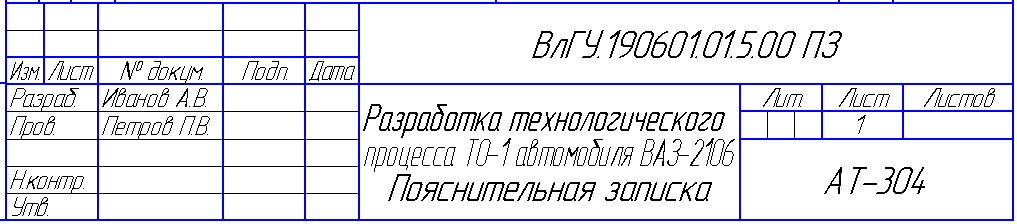

Рисунок 1 – Пример оформления основной надписи

пояснительной записки




Рисунок 2 – Пример оформления основной надписи листа технологической карты




Рисунок 3 – Пример оформления технологической карты




Рисунок 4 – Пример оформления алгоритма контрольно-диагностических работ



Химмотологическая карта автомобиля ВАЗ-2106

Наименование системы, агрегата, узла

(номер позиции на рис.)

Количество, точек воздействия

Наименование, обозначение марок эксплуатационных материалов

Количество эксплуатационного материала, заправляемого в изделие при замене, кг (л)
