15. Сети Ethernet IEEE 802.3 с методом доступа CSMA/CD, стандарты Ethernet.

Сети Ethernet IEEE 802.3

В зависимости от типа физической среды стандарт IEEE 802.3 имеет различные модификации - l0Base-5, l0Base-2, l0Base-T, l0Base-FL, l0Base-FB.

Fast Ethernet - 802.3ч.

Gigabit Ethernet - 802.3z

Все виды стандартов Ethernet (в том числе Fast Ethernet и Gigabit Ethernet) используют один и тот же метод разделения среды передачи данных - метод CSMA/CD.

Метод доступа CSMA/CD

Метод доступа CSMA/CD определяет, во-первых, каким образом станция определяет момент, когда она может передать кадр, во-вторых – каким образом должны вести себя станции в случае одновременного начала передачи кадров двумя или более узлами.

Каждая станция постоянно прослушивает сеть. Если в сети присутствует сигнал несущей частоты, значит, другая станция передает свой кадр. Для того, чтобы иметь право передать кадр, станция должна дождаться “тишины” (отсутствия несущей), выждать технологическую паузу (9.6 мкс), и, если за время паузы сигнал несущей не появился, начать передачу.

Все станции, прослушивая сеть, распознают передаваемый кадр, и та из них, чей адрес записан в поле получателя, принимает кадр полностью и передает его протоколам верхних уровней. Остальные станции “чужие” кадры должны игнорировать.

Возможна ситуация, когда две станции одновременно начинают передачу кадров. Такая ситуация называется коллизией (collision). Наступление коллизии передающая станция может определить по отличию передаваемых и принимаемых ею данных (во время передачи кадра станция продолжает прослушивать сеть). Обнаружившая коллизию станция должна прекратить передачу кадра, передать в сеть специальный сигнал затора (jam), состоящий из 32 бит, и выдерживает паузу случайной длительности (определяемой по специальному алгоритму). После этого она может опять попытаться передать свой кадр (естественно, дождавшись “тишины” и выждав технологическую паузу).

Интервал времени до повторной попытки доступа после коллизии определяется как случайное число интервалов отсрочки (один интервал отсрочки равен 512 битовым интервалам, т.е. 51,2 мкс). Если 16 попыток заканчиваются неудачно (порождая коллизии), подуровень MAC отбрасывает кадр и передает верхним уровням сообщение об ошибке.


16. Технология Gigabit Ethernet: основные принципы, отличия от Ethernet и Fast Ethernet, варианты для разных сред передачи.


Технология Gigabit Ethernet описывается двумя стандартами: IEEE 802.3z (1998 год) и IEEE 802.3ab (1999 год). Разработчики стандартов старались максимально сохранить идеи классического Ethernet. Как и при переходе от Ethernet к Fast Ethernet, основное новшество состояло в десятикратном (по сравнению с Fast Ethernet) уменьшении длительности битового интервала – до 1нс. Для того, чтобы сохранить максимальный диаметр домена коллизий на уровне 200м, пришлось увеличить минимальный размер кадра с 64 до 512 байт (4096 bt). Если передается короткий кадр, его поле данных должно быть дополнено до требуемой длины запрещенными символами. С другой стороны, эти ограничения диктуются необходимостью распознавания коллизий, что существенно только для полудуплексного режима работы. Для Gigabit Ethernet более характерен дуплексный режим, при котором длина кабельного сегмента ограничивается не временем двойного оборота, а затуханием сигнала и частотными свойствами линии.

Для снижения накладных расходов при передаче коротких кадров (например, подтверждений приема пакетов), предусмотрен пакетный режим передачи (Burst Mode). Узел может передать подряд несколько небольших кадров (не дополняя каждый из них до 512 байт), суммарной длиной не более 8192 байт. Отдельные кадры в такой группе могут быть адресованы разным получателям.

Стандарт IEEE 802.3z определяет следующие версии: 1000BaseSX, 1000BaseLX, 1000BaseCX.

Версия 1000BaseSX определяет работу по многомодовому оптоволокну на длине волны 850 нм. Максимальная длина сегмента при работе в полудуплексном режиме составляет 100 м. В дуплексном режиме максимальная длина кабеля зависит от его полосы пропускания и может достигать 800 м.

Версия 1000BaseLX определяет работу по многомодовому или одномодовому оптоволокну на длине волны 1310 нм. Максимальная длина сегмента для одномодового волокна достигает 5 км, а для многомодового – 550 м.

Версия 1000BaseCX использует в качестве среды передачи твинксиальный (twinaxial) кабель, представляющий собой два коаксиальных кабеля (волновое сопротивление 75 Ом) в общей оплетке. По такому кабелю можно организовать только полудуплексный режим. Максимальная длина сегмента составляет 25 м, поэтому такой кабель наиболее применим для связи оборудования в пределах одной комнаты.

Стандарт IEEE 802.3ab определяет версию Gigabit Ethernet на витой паре 5 категории - 1000BaseT. Сигнал физически кодируется с использованием 5 уровней потенциала (код PAM-5) и передается одновременно по четырем парам. Код PAM-5 на тактовой частоте 125 МГц укладывается в полосу пропускания 100 МГц кабеля 5 категории. Для дуплексного режима передача ведется одновременно в обоих направления, а для выделения принимаемого сигнала, приемник вычитает из принятой смеси сигналов свой собственный сигнал. Для выполнения этой операции используются цифровые сигнальные процессоры.

17. Сети Token Ring IEEE 802.5.


Сети Token Ring, так же как и сети Ethernet, характеризует разделяемая среда передачи данных, которая в данном случае состоит из отрезков кабеля, соединяющих все станции сети в кольцо. Кольцо рассматривается как общий разделяемый ресурс, и для доступа к нему требуется не случайный алгоритм, как в сетях Ethernet, а детерминированный, основанный на передаче станциям права на использование кольца в определенном порядке. Это право передается с помощью кадра специального формата, называемого маркером или токеном (token).

Сети Token Ring работают с двумя битовыми скоростями - 4 и 16 Мбит/с. Смешение станций, работающих на различных скоростях, в одном кольце не допускается. Сети Token Ring, работающие со скоростью 16 Мбит/с, имеют некоторые усовершенствования в алгоритме доступа по сравнению со стандартом 4 Мбит/с.

Технология Token Ring является более сложной технологией, чем Ethernet. Она обладает свойствами отказоустойчивости. В сети Token Ring определены процедуры контроля работы сети, которые используют обратную связь кольцеобразной структуры - посланный кадр всегда возвращается в станцию - отправитель. В некоторых случаях обнаруженные ошибки в работе сети устраняются автоматически, например может быть восстановлен потерянный маркер. В других случаях ошибки только фиксируются, а их устранение выполняется вручную обслуживающим персоналом.

Для контроля сети одна из станций выполняет роль так называемого активного монитора. Активный монитор выбирается во время инициализации кольца как станция с максимальным значением МАС-адреса, Если активный монитор выходит из строя, процедура инициализации кольца повторяется и выбирается новый активный монитор. Чтобы сеть могла обнаружить отказ активного монитора, последний в работоспособном состоянии каждые 3 секунды генерирует специальный кадр своего присутствия. Если этот кадр не появляется в сети более 7 секунд, то остальные станции сети начинают процедуру выборов нового активного монитора.

Маркерный метод доступа к разделяемой среде

В сетях с маркерным методом доступа право на доступ к среде передается циклически от станции к станции по логическому кольцу.

В сети Token Ring кольцо образуется отрезками кабеля, соединяющими соседние станции. Таким образом, каждая станция связана со своей предшествующей и последующей станцией и может непосредственно обмениваться данными только с ними. Для обеспечения доступа станций к физической среде по кольцу циркулирует кадр специального формата и назначения - маркер. В сети Token Ring любая станция всегда непосредственно получает данные только от одной станции - той, которая является предыдущей в кольце. Такая станция называется ближайшим активным соседом, расположенным выше по потоку (данных) - Nearest Active Upstream Neighbor, NAUN. Передачу же данных станция всегда осуществляет своему ближайшему соседу вниз по потоку данных.

Получив маркер, станция анализирует его и при отсутствии у нее данных для передачи обеспечивает его продвижение к следующей станции. Станция, которая имеет данные для передачи, при получении маркера изымает его из кольца, что дает ей право доступа к физической среде и передачи своих данных. Затем эта станция выдает в кольцо кадр данных установленного формата последовательно по битам. Переданные данные проходят по кольцу всегда в одном направлении от одной станции к другой. Кадр снабжен адресом назначения и адресом источника.

Все станции кольца ретранслируют кадр побитно, как повторители. Если кадр проходит через станцию назначения, то, распознав свой адрес, эта станция копирует кадр в свой внутренний буфер и вставляет в кадр признак подтверждения приема. Станция, выдавшая кадр данных в кольцо, при обратном его получении с подтверждением приема изымает этот кадр из кольца и передает в сеть новый маркер для обеспечения возможности другим станциям сети передавать данные. Такой алгоритм доступа применяется в сетях Token Ring со скоростью работы 4 Мбит/с, описанных в стандарте 802.5.

Время владения разделяемой средой в сети Token Ring ограничивается временем удержания маркера (token holding time), после истечения которого станция обязана прекратить передачу собственных данных (текущий кадр разрешается завершить) и передать маркер далее по кольцу. Станция может успеть передать за время удержания маркера один или несколько кадров в зависимости от размера кадров и величины времени удержания маркера. Обычно время удержания маркера по умолчанию равно 10 мс, а максимальный размер кадра в стандарте 802.5 не определен. Для сетей 4 Мбит/с он обычно равен 4 Кбайт, а для сетей 16 Мбит/с - 16 Кбайт. Это связано с тем, что за время удержания маркера станция должна успеть передать хотя бы один кадр

В сетях Token Ring 16 Мбит/с используется также несколько другой алгоритм доступа к кольцу, называемый алгоритмом раннего освобождения маркера (Early Token Release). В соответствии с ним станция передает маркер доступа следующей станции сразу же после окончания передачи последнего бита кадра, не дожидаясь возвращения по кольцу этого кадра с битом подтверждения приема. В этом случае пропускная способность кольца используется более эффективно, так как по кольцу одновременно продвигаются кадры нескольких станций. Тем не менее свои кадры в каждый момент времени может генерировать только одна станция - та, которая в данный момент владеет маркером доступа. Остальные станции в это время только повторяют чужие кадры, так что принцип разделения кольца во времени сохраняется, ускоряется только процедура передачи владения кольцом.

Для различных видов сообщений, передаваемым кадрам, могут назначаться различные приоритеты: от 0 (низший) до 7 (высший). Решение о приоритете конкретного кадра принимает передающая станция (протокол Token Ring получает этот параметр через межуровневые интерфейсы от протоколов верхнего уровня, например прикладного). Маркер также всегда имеет некоторый уровень текущего приоритета. Станция имеет право захватить переданный ей маркер только в том случае, если приоритет кадра, который она хочет передать, выше (или равен) приоритета маркера. В противном случае станция обязана передать маркер следующей по кольцу станции.

За наличие в сети маркера, причем единственной его копии, отвечает активный монитор. Если активный монитор не получает маркер в течение длительного времени (например, 2,6 с), то он порождает новый маркер.

18. Сети FDDI, основные характеристики технологии, реконфигурация и отказоустойчивость, особенности метода доступа.


Технология FDDI (Fiber Distributed Data Interface)- оптоволоконный интерфейс распределенных данных - это первая технология локальных сетей, в которой средой передачи данных является волоконно-оптический кабель.

Технология FDDI во многом основывается на технологии Token Ring, развивая и совершенствуя ее основные идеи. Разработчики технологии FDDI ставили перед собой в качестве наиболее приоритетных следующие цели:

• повысить битовую скорость передачи данных до 100 Мбит/с;

• повысить отказоустойчивость сети за счет стандартных процедур восстановления ее после отказов различного рода - повреждения кабеля, некорректной работы узла, концентратора, возникновения высокого уровня помех на линии и т. п.;

• максимально эффективно использовать потенциальную пропускную способность сети как для асинхронного, так и для синхронного (чувствительного к задержкам) трафиков.


В нормальном режиме работы сети данные проходят через все узлы и все участки кабеля только первичного (Primary) кольца, этот режим назван режимом Thru - «сквозным» или «транзитным». Вторичное кольцо (Secondary) в этом режиме не используется.

В случае какого-либо вида отказа, когда часть первичного кольца не может передавать данные (например, обрыв кабеля или отказ узла), первичное кольцо объединяется со вторичным (рис. 3.16), вновь образуя единое кольцо. Этот режим работы сети называется Wrap, то есть «свертывание» или «сворачивание» колец. Операция свертывания производится средствами концентраторов и/или сетевых адаптеров FDDI. Для упрощения этой процедуры данные по первичному кольцу всегда передаются в одном направлении (на диаграммах это направление изображается против часовой стрелки), а по вторичному - в обратном (изображается по часовой стрелке). Поэтому при образовании общего кольца из двух колец передатчики станций по-прежнему остаются подключенными к приемникам соседних станций, что позволяет правильно передавать и принимать информацию соседними станциями.

Кольца в сетях FDDI рассматриваются как общая разделяемая среда передачи данных, поэтому для нее определен специальный метод доступа. Этот метод очень близок к методу доступа сетей Token Ring и также называется методом маркерного (или токенного) кольца - token ring.

Отличия метода доступа заключаются в том, что время удержания маркера в сети FDDI не является постоянной величиной, как в сети Token Ring. Это время зависит от загрузки кольца - при небольшой загрузке оно увеличивается, а при больших перегрузках может уменьшаться до нуля. Эти изменения в методе доступа касаются только асинхронного трафика, который не критичен к небольшим задержкам передачи кадров. Для синхронного трафика время удержания маркера по-прежнему остается фиксированной величиной. Механизм приоритетов кадров, аналогичный принятому в технологии Token Ring, в технологии FDDI отсутствует. Разработчики технологии решили, что деление трафика на 8 уровней приоритетов избыточно и достаточно разделить трафик на два класса - асинхронный и синхронный, последний из которых обслуживается всегда, даже при перегрузках кольца.

Отличительной особенностью технологии FDDI является уровень управления станцией - Station Management (SMT). Именно уровень SMT выполняет все функции по управлению и мониторингу всех остальных уровней стека протоколов FDDI. В управлении кольцом принимает участие каждый узел сети FDDI. Поэтому все узлы обмениваются специальными кадрами SMT для управления сетью.

Отказоустойчивость сетей FDDI обеспечивается протоколами и других уровней: с помощью физического уровня устраняются отказы сети по физическим причинам, например из-за обрыва кабеля, а с помощью уровня MAC - логические отказы сети, например потеря нужного внутреннего пути передачи маркера и кадров данных между портами концентратора.


Особенности метода доступа FDDI

Если же станции кольца FDDI нужно передать асинхронный кадр (тип кадра определяется протоколами верхних уровней), то для выяснения возможности захвата маркера при его очередном поступлении станция должна измерить интервал времени, который прошел с момента предыдущего прихода маркера. Этот интервал называется временем оборота маркера (Token Rotation Time, TRT). Интервал TRT сравнивается с другой величиной - максимально допустимым временем оборота маркера по кольцу Т_0рг. Если в технологии Token Ring максимально допустимое время оборота маркера является фиксированной величиной (2,6 с из расчета 260 станций в кольце), то в технологии FDDI станции договариваются о величине Т_0рг во время инициализации кольца. Каждая станция может предложить свое значение Т_0рг, в результате для кольца устанавливается минимальное из предложенных станциями времен.

Если кольцо не перегружено, то маркер приходит раньше, чем истекает интервал Т_0рг, то есть TRT < Т_0рг. В этом случае станции разрешается захватить маркер и передать свой кадр (или кадры) в кольцо. Время удержания маркера ТНТ равно разности T_0pr - TRT, и в течение этого времени станция передает в кольцо столько асинхронных кадров, сколько успеет.

Если же кольцо перегружено и маркер опоздал, то интервал TRT будет больше Т_0рг. В этом случае станция не имеет права захватить маркер для асинхронного кадра. Если все станции в сети хотят передавать только асинхронные кадры, а маркер сделал оборот по кольцу слишком медленно, то все станции пропускают маркер в режиме повторения, маркер быстро делает очередной оборот и на следующем цикле работы станции уже имеют право захватить маркер и передать свои кадры.

Метод доступа FDDI для асинхронного трафика является адаптивным и хорошо регулирует временные перегрузки сети.

Отказоустойчивость технологии FDDI

В стандарте FDDI предусмотрено наличие в сети конечных узлов - станций (Station), а также концентраторов (Concentrator). Для станций и концентраторов допустим любой вид подключения к сети - как одиночный, так и двойной.

Обычно концентраторы имеют двойное подключение, а станции – одинарное.

В случае однократного обрыва кабеля между устройствами с двойным подключением сеть FDDI сможет продолжить нормальную работу за счет автоматической реконфигурации внутренних путей передачи кадров между портами концентратора. Двукратный обрыв кабеля приведет к образованию двух изолированных сетей FDDI. При обрыве кабеля, идущего к станции с одиночным подключением, она становится отрезанной от сети, а кольцо продолжает работать за счет реконфигурации внутреннего пути в концентраторе - порт М, к которому была подключена данная станция, будет исключен из общего пути.

Отказоустойчивость поддерживается за счет постоянного слежения уровня SMT концентраторов и станций за временными интервалами циркуляции маркера и кадров, а также за наличием физического соединения между соседними портами в сети. В сети FDDI нет выделенного активного монитора - все станции и концентраторы равноправны, и при обнаружении отклонений от нормы они начинают процесс повторной инициализации сети, а затем и ее реконфигурации.

Реконфигурация внутренних путей в концентраторах и сетевых адаптерах выполняется специальными оптическими переключателями, которые перенаправляют световой луч и имеют достаточно сложную конструкцию.

18. Сети Arcnet, характеристики, принцип работы, метод доступа.


Эта сеть базируется на идее маркерной шины и может позволить реализовать топологию шины, кольца или звезды при скорости обмена 2,5Мбит/с.

Сеть строиться вокруг активных и пассивных повторителей (хабов), активные 8 –портов, пассивные – 4х. Активные могут включаться в касад (600 метров).Между пассивными – 35 метров.

В настоящее время разработан стандарт arcnet plus, рассчитанный на скорость обмена до 20 Мбит/с, совместимый с прежней версией. Новый стандарт позволяет строить сети с числом станций в 8 раз больше, чем старый. Если в сети присутствуют узлы, рассчитанные на разную скорость обмена, выбор полосы пропускания осуществляется при установлении связи. Соединение с другими сетями (например, Ethernet, Token Ring или Интернет) возможно через специальные шлюзы, мосты или маршрутизаторы.

Каждому узлу в сети присваивается уникальный адрес в диапазоне от 1 до 255. Стандарт arcnet поддерживает работу с пакетами двух длин: <253 или 506. Отличительной особенностью сети является низкая избыточность - заголовки пакетов имеют длину 3-4 байта. Все пакеты в arcnet начинаются с байта, содержащего единицы во всех разрядах. Всего в arcnet используется пять разновидностей пакетов:

• Пакет маркер (itt-приглашение). Рабочая станция, получившая такой пакет, может что-нибудь послать.

• Запрос свободного буфера (FBE - free buffer enquire). Служит для выяснения возможности приема данных получателем.

• Подтверждение получения (ACK), посылается в ответ на FBE при корректном приеме.

• Отрицательное подтверждение (NAK), посылается в случае приема с ошибкой.

• Пакет, содержащий информацию, адрес получателя, отправителя и контрольную сумму.


Сеть Arcnet допускает фрагментацию (ANSI 878.2) сообщений и инкапсуляцию (ansi 878.3) пакетов, отвечающих требованиям других протоколов.

Все кадры начинаются с аппаратного заголовка и завершаются пользовательскими данными, в начале которых всегда присутствует программный заголовок. Между аппаратным и программным заголовками вводится заполнитель, обеспечивающий постоянство длин пакетов. Этот заполнитель удаляется интерфейсом так, что программа его не видит.

Короткие кадры могут содержать от 0 до 249 байт полезной информации. Длинные кадры могут нести от 253 до 504 байт. Для того, чтобы иметь возможность работать с кадрами, содержащими 250, 251 или 252 байт информации, введен специальный формат (exception).

Эти пакеты представлены так, как их видит программное прикладное обеспечение, по этой причине это представление иногда называется “буферным”. Пакеты в сети выглядят несколько иначе: идентификатор места назначения дублируется, заполнитель между полем смещения и идентификатором протокола вообще не пересылается.

arcnet позволяет делить длинные внешние пакеты или сообщения на ряд фрагментов, максимальное число которых может достигать 120.

Поле флаг фрагментации указывает на наличие фрагментации пакета. Не фрагментированные пакеты имеют этот флаг равный нулю. Для первого пакета фрагментированного сообщения этот флаг равен ((t-2)*2)+1, где t - полное число фрагментов.

Сети ARCNET отличаются дешевизной, простотой установки и эксплуатации. За последнее время в связи с резким удешевлением Ethernet-интерфейсов это преимущество несколько нивелировалось.

20. Особенности технологии 10VG-AnyLAN.


Технология 100VG-AnyLAN отличается от классического Ethernet в значительно большей степени, чем Fast Ethernet.

• Используется другой метод доступа Demand Priority, который обеспечивает более справедливое распределение пропускной способности сети по сравнению с методом CSMA/CD, Кроме того, этот метод поддерживает приоритетный доступ для синхронных приложений.

• Кадры передаются не всем станциям сети, а только станции назначения.

• В сети есть выделенный арбитр доступа - концентратор, и это заметно отличает данную технологию от других, в которых применяется распределенный между станциями сети алгоритм доступа.

• Поддерживаются кадры двух технологий - Ethernet и Token Ring (именно это обстоятельство дало добавку AnyLAN в названии технологии).


Данные передаются одновременно по 4 парам кабеля UTP категории 3. По каждой паре данные передаются со скоростью 25 Мбит/с, что в сумме дает 100 Мбит/с. В отличие от Fast Ethernet в сетях 100VG-AnyLAN нет коллизий, поэтому удалось использовать для передачи все четыре пары стандартного кабеля категории 3. Для кодирования данных применяется код 5В/6В, который обеспечивает спектр сигнала в диапазоне до 16 МГц (полоса пропускания UTP категории 3) при скорости передачи данных 25 Мбит/с. Метод доступа Demand Priority основан на передаче концентратору функций арбитра, решающего проблему доступа к разделяемой среде. Сеть 100VG-AnyLAN состоит из центрального концентратора, называемого также корневым, и соединенных с ним конечных узлов и других концентраторов

Допускаются три уровня каскадирования. Каждый концентратор и сетевой адаптер l00VG-AnyLAN должен быть настроен либо на работу с кадрами Ethernet, либо с кадрами Token Ring, причем одновременно циркуляция обоих типов кадров не допускается.

Концентратор циклически выполняет опрос портов. Станция, желающая передать пакет, посылает специальный низкочастотный сигнал концентратору, запрашивая передачу кадра и указывая его приоритет. В сети l00VG-AnyLAN используются два уровня приоритетов - низкий и высокий. Низкий уровень приоритета соответствует обычным данным (файловая служба, служба печати и т. п.), а высокий приоритет соответствует данным, чувствительным к временным задержкам (например, мультимедиа). Приоритеты запросов имеют статическую и динамическую составляющие, то есть станция с низким уровнем приоритета, долго не имеющая доступа к сети, получает высокий приоритет.

Если сеть свободна, то концентратор разрешает передачу пакета. После анализа адреса получателя в принятом пакете концентратор автоматически отправляет пакет станции назначения. Если сеть занята, концентратор ставит полученный запрос в очередь, которая обрабатывается в соответствии с порядком поступления запросов и с учетом приоритетов. Если к порту подключен другой концентратор, то опрос приостанавливается до завершения опроса концентратором нижнего уровня. Станции, подключенные к концентраторам различного уровня иерархии, не имеют преимуществ по доступу к разделяемой среде, так как решение о предоставлении доступа принимается после проведения опроса всеми концентраторами опроса всех своих портов.

Остается неясным вопрос - каким образом концентратор узнает, к какому порту подключена станция назначения? Во всех других технологиях кадр просто передавался всем станциям сети, а станция назначения, распознав свой адрес, копировала кадр в буфер. Для решения этой задачи концентратор узнает адрес MAC станции в момент физического присоединения ее к сети кабелем. Если в других технологиях процедура физического соединения выясняет связность кабеля (link test в технологии l0Base-T), тип порта (технология FDDI), скорость работы порта (процедура auto-negotiation в Fast Ethernet), то в технологии l00VG-AnyLAN концентратор при установлении физического соединения выясняет адрес MAC станции. И запоминает его в таблице адресов MAC, аналогичной таблице моста/коммутатора. Отличие концентратора l00VG-AnyLAN от моста/коммутатора в том, что у него нет внутреннего буфера для хранения кадров. Поэтому он принимает от станций сети только один кадр, отправляет его на порт назначения и, пока этот кадр не будет полностью принят станцией назначения, новые кадры концентратор не принимает. Так что эффект разделяемой среды сохраняется. Улучшается только безопасность сети - кадры не попадают на чужие порты, и их труднее перехватить.

Технология l00VG-AnyLAN поддерживает несколько спецификаций физического уровня. Первоначальный вариант был рассчитан на четыре неэкранированные витые пары категорий 3,4,5. Позже появились варианты физического уровня, рассчитанные на две неэкранированные витые пары категории 5, две экранированные витые пары типа 1 или же два оптических многомодовых оптоволокна.

Важная особенность технологии l00VG-AnyLAN - сохранение форматов кадров Ethernet и Token Ring. Сторонники l00VG-AnyLAN утверждают, что этот подход облегчит межсетевое взаимодействие через мосты и маршрутизаторы, а также обеспечит совместимость с существующими средствами сетевого управления, в частности с анализаторами протоколов.

Несмотря на много хороших технических решений, технология l00VG-AnyLAN не нашла большого количества сторонников и значительно уступает по популярности технологии Fast Ethernet. Возможно, это произошло из-за того, что технические возможности поддержки разных типов трафика у технологии АТМ существенно шире, чем у l00VG-AnyLAN. Поэтому при необходимости тонкого обеспечения качества обслуживания применяют (или собираются применять) технологию АТМ. А для сетей, в которых нет необходимости поддерживать качество обслуживания на уровне разделяемых сегментов, более привычной оказалась технология Fast Ethernet. Тем более что для поддержки очень требовательных к скорости передачи данных приложений имеется технология Gigabit Ethernet, которая, сохраняя преемственность с Ethernet и Fast Ethernet, обеспечивает скорость передачи данных 1000 Мбит/с.

18. Беспроводные сети IEEE 802.11


Все беспроводные технологии разбиваются на:

1. WPAN сети ближнего круга – сети 100м.

2. WLAN Сети среднего круга – 500м.

3. Сети дальнего круга (Глобальные) WWAN (Стовые)


802.11 – Сети ближнего круга. Скорость 1-108 Мбит/сек. Использование специальных видов модуляции BPSK и QPSK в диапазоне 2,4 – 2,48 на оборудовании до 14 каналов. Желательно относить на 2-3 канала от работающей сети.

Разбивается на частотные промежутки, в их диапазоне связь не поддерживается.


Стандарт поддерживает 2 типа сетей:

1. Точка – точка

2. Точка –Много точек


Сеть с множеством точек доступна:

1. В режиме передачи 1 ко многим

2. В режиме ретрансляции образует сеть с ячеистой структурой (До 500м)


Дополнительные стандарты:

1. 802.11 Р – Предусматривает возможность маршрутизации. Отдельные участки могут сами создавать маршрут.


22. Интегрированные сети ISDN


ISDN (Integrated Services Digital Network - цифровые сети с интегральными услугами) относятся к сетям, в которых основным режимом коммутации является режим коммутации каналов, а данные обрабатываются в цифровой форме.

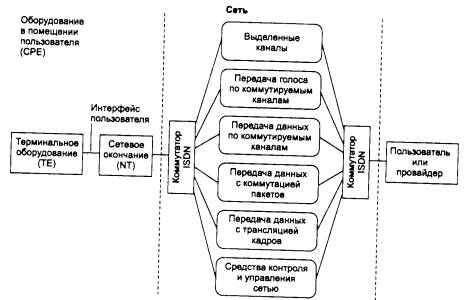

Архитектура сети ISDN предусматривает несколько видов служб (рис. 6.16):

• некоммутируемые средства (выделенные цифровые каналы);

• коммутируемая телефонная сеть общего пользования;

• сеть передачи данных с коммутацией каналов;

• сеть передачи данных с коммутацией пакетов;

• сеть передачи данных с трансляцией кадров (frame relay);

• средства контроля и управления работой сети.


Как видно из приведенного списка, транспортные службы сетей ISDN действительно покрывают очень широкий спектр услуг. Кроме того, большое внимание уделено средствам контроля сети, которые позволяют маршрутизировать вызовы для установления соединения с абонентом сети, а также осуществлять мониторинг и управление сетью. Управляемость сети обеспечивается интеллектуальностью коммутаторов и конечных узлов сети, поддерживающих стек протоколов, в том числе и специальных протоколов управления.

Стандарты ISDN описывают также ряд услуг прикладного уровня: факсимильную связь на скорости 64 Кбит/с, телексную связь на скорости 9600 бит/с, видеотекс на скорости 9600 бит/с и некоторые другие.

Базовой скоростью сети ISDN является скорость канала DS-0, то есть 64 Кбит/с. Эта скорость ориентируется на самый простой метод кодирования голоса - ИКМ, хотя дифференциальное кодирование и позволяет передавать голос с тем же качеством на скорости 32 или 16 Кбит/с.

• Сети с коммутацией каналов используются в корпоративных сетях в основном для удаленного доступа многочисленных домашних пользователей и гораздо реже - для соединения локальных сетей.

• Отличительными особенностями всех сетей с коммутацией каналов являются: работа в режиме установления соединений, возможность блокировки вызова конечным абонентом или промежуточным коммутатором, необходимость использования на обоих концах сети устройств, поддерживающих одну и ту же скорость передачи данных, так как этот вид сетей не выполняет промежуточную буферизацию данных.

• Сети с коммутацией каналов делятся на аналоговые и цифровые. Аналоговые сети могут использовать аналоговую (FDM) и цифровую (TDM) коммутацию, но в них всегда абонент подключен по аналоговому 2-проводному окончанию. В цифровых сетях мультиплексирование и коммутация всегда выполняются по способу коммутации TDM, а абоненты всегда подключаются по цифровому абонентскому окончанию (DSL).

• Аналоговые сети обеспечивают вызов посредством импульсного или тонового набора номера с частотой 10 Гц, причем тоновый набор примерно в 5 раз быстрее импульсного.

• Аналоговые сети используют электромеханические коммутаторы, создающие большие помехи, и электронные программно-управляемые коммутаторы. При работе электронного коммутатора в режиме частотного уплотнения (FDM) создаются дополнительные помехи при демультиплексировании и мультиплексировании абонентских каналов.

• Модемы для работы по коммутируемым аналоговым телефонным каналам должны поддерживать функцию автовызова удаленного абонента. При асинхронном интерфейсе модем использует для этого команды Hayes-совместимых модемов, а при синхронном интерфейсе - стандарт V.25 или V.25 bis.

• Основные стандарты модемов для коммутируемых каналов тональной частоты - это стандарты V.34+, V.90, V.42 и V.42 bis. Стандарт V.34+ является общим стандартом для работы по выделенным и коммутируемым каналам при 2-проводном окончании. Стандарт V.42 определяет протокол коррекции ошибок LAP-M из семейства HDLC, а стандарт VC.42 bis - метод компрессии данных при асинхронном интерфейсе. В синхронном интерфейсе для коррекции ошибок используется протокол HDLC, а для компрессии - фирменный протокол SDC компании Motorola.

• Стандарт V.90 полезен в том случае, когда между модемом пользователя и сервером удаленного доступа поставщика услуг все АТС обеспечивают цифровые методы коммутации, а сервер подключен по цифровому абонентскому окончанию. В этом случае скорость передачи данных от сервера к пользователю повышается до 56 Кбит/с за счет отсутствия аналогово-цифрового преобразования на этом направлении.

• Цифровые сети с коммутацией каналов представлены двумя технологиями:Switched 56 и ISDN.

• Switched 56 - это переходная технология, которая основана на предоставлении пользователю 4-проводного цифрового абонентского окончания Т1/Е1, но со скоростью 56 Кбит/с. Коммутаторы такой сети работают с использованием цифровой коммутации. Технология Switched 56 обеспечивает соединение компьютеров и локальных сетей со скоростью 56 Кбит/с.

• Цифровые сети с интегрированными услугами - ISDN - разработаны для объединения в одной сети различных транспортных и прикладных служб. ISDN предоставляет своим абонентам услуги выделенных каналов, коммутируемых каналов, а также коммутации пакетов и кадров (frame relay).

• Интерфейс UNI предоставляется пользователям ISDN в двух видах - BRI и PRI. Интерфейс BRI предназначен для массового пользователя и построен по схеме 2B+D. Интерфейс PRI имеет две разновидности - североамериканскую 23B+D и европейскую 30B+D.

• Каналы типа D образуют сеть с коммутацией пакетов, выполняющую двоякую роль в сети ISDN: во-первых, передачу запроса на установление коммутируемого канала типа В с другим абонентом сети, во-вторых, обмен пакетами Х.25 с абонентами сети ISDN или внешней сети Х.25, соединенной с сетью ISDN.

• Цифровое абонентское окончание DSL сети ISDN для интерфейса BRI представляет собой 2-проводной кабель с максимальной длиной 5,5 км.

• Построение глобальных связей на основе сетей ISDN в корпоративной сети ограничено в основном организацией удаленного доступа и объединением небольших локальных сетей на основании службы коммутации каналов. Служба коммутации пакетов по каналу типа D реализуется редко - это связано с его невысокой скоростью, которая обычно составляет не более 9600 бит/с. Поэтому сети ISDN используются так же, как и аналоговые телефонные сети, но только как более скоростные и надежные.


23. Сети Frame Relay.


Назначение и общая характеристика

Сети frame relay - сравнительно новые сети, которые гораздо лучше подходят для передачи пульсирующего трафика локальных сетей по сравнению с сетями Х.25, правда, это преимущество проявляется только тогда, когда каналы связи приближаются по качеству к каналам локальных сетей, а для глобальных каналов такое качество обычно достижимо только при использовании волоконно-оптических кабелей.

Преимущество сетей frame relay заключается в их низкой протокольной избыточности и дейтаграммном режиме работы, что обеспечивает высокую пропускную способность и небольшие задержки кадров. Надежную передачу кадров технология frame relay не обеспечивает. Сети frame relay специально разрабатывались как общественные сети для соединения частных локальных сетей. Они обеспечивают скорость передачи данных до 2 Мбит/с.

Особенностью технологии frame relay является гарантированная поддержка основных показателей качества транспортного обслуживания локальных сетей - средней скорости передачи данных по виртуальному каналу при допустимых пульсациях трафика. Кроме технологии frame relay гарантии качества обслуживания на сегодня может предоставить только технология АТМ, в то время как остальные технологии предоставляют требуемое качество обслуживания только в режиме «с максимальными усилиями» (best effort), то есть без гарантий.

Стандарты frame relay, как ITU-T/ANSI, так и Frame Relay Forum, определяют два типа виртуальных каналов - постоянные (PVC) и коммутируемые (SVC). Это соответствует потребностям пользователей, так как для соединений, по которым трафик передается почти всегда, больше подходят постоянные каналы, а для соединений, которые нужны только на несколько часов в месяц, больше подходят коммутируемые каналы.

Стек протоколов frame relay

Кроме того, протокол канального уровня LAP-F в сетях frame relay имеет два режима работы - основной (core) и управляющий (control). В основном режиме, который фактически практикуется в сегодняшних сетях frame relay, кадры передаются без преобразования и контроля, как и в коммутаторах локальных сетей. За счет этого сети frame relay обладают весьма высокой производительностью, так как кадры в коммутаторах не подвергаются преобразованию, а сеть не передает квитанции подтверждения между коммутаторами на каждый пользовательский кадр. Пульсации трафика передаются сетью frame relay достаточно быстро и без больших задержек.

Основу технологии составляет протокол LAP-F core, который является весьма упрощенной версией протокола LAP-D. Протокол LAP-F работает на любых каналах сети ISDN, а также на каналах типа Т1/Е1. Терминальное оборудование посылает в сеть кадры LAP-F в любой момент времени, считая что виртуальный канал в сети коммутаторов уже проложен. При использовании PVC оборудованию frame relay нужно поддерживать только протокол LAP-F core.

Протокол LAP-F contol является необязательной надстройкой над LAP-F core, которая выполняет функции контроля доставки кадров и управления потоком. С помощью протокола LAP-F control сетью реализуется служба frame switching.

Из-за того, что технология frame relay заканчивается на канальном уровне, она хорошо согласуется с идеей инкапсуляции пакетов единого сетевого протокола, например IP, в кадры канального уровня любых сетей, составляющих интерсеть. Процедуры взаимодействия протоколов сетевого уровня с технологией frame relay стандартизованы, например, принята спецификация RFC 1490, определяющая методы инкапсуляции в трафик frame relay трафика сетевых протоколов и протоколов канального уровня локальных сетей и SNA.

Другой особенностью технологии frame relay является отказ от коррекции обнаруженных в кадрах искажений. Протокол frame relay подразумевает, что конечные узлы будут обнаруживать и корректировать ошибки за счет работы протоколов транспортного или более высоких уровней. Это требует некоторой степени интеллектуальности от конечного оборудования, что по большей части справедливо для современных локальных сетей. В этом отношении технология frame relay близка к технологиям локальных сетей, таким как Ethernet, Token Ring и FDDI, которые тоже только отбрасывают искаженные кадры, но сами не занимаются их повторной передачей.

ПРИМЕЧАНИЕ Способность технологии frame relay гарантировать некоторые параметры качества обслуживания (QoS) является ключевой. Именно поэтому данная технология получила широкое распространение и считается одной из самых перспективных технологий глобальных сетей.

Поддержка качества обслуживания

Вместо приоритезации трафика используется процедура заказа качества обслуживания при установлении соединения, отсутствующая в сетях Х.25 и пробивающая себе дорогу в сетях TCP/IP в форме экспериментального протокола RSVP, который пока не поддерживается поставщиками услуг Internet. В технологии frame relay заказ и поддержание качества обслуживания встроен в технологию.

Для каждого виртуального соединения определяется несколько параметров, влияющих на качество обслуживания.

CIR (Committed Information Rate) - согласованная информационная скорость, с которой сеть будет передавать данные пользователя.

Be (Committed Burst Size) - согласованный объем пульсации, то есть максимальное количество байтов, которое сеть будет передавать от этого пользователя за интервал времени Т.

Be (Excess Burst Size) - дополнительный объем пульсации, то есть максимальное количество байтов, которое сеть будет пытаться передать сверх установленного значения Вс за интервал времени Т.

Если эти величины определены, то время Т определяется формулой: Т =Bc/CIR. Можно задать значения CIR и Т, тогда производной величиной станет величина всплеска трафика Вс.

24. Стандарт Х.25, протоколы сетей Х.25.


Сети Х.25 являются на сегодняшний день самыми распространенными сетями с коммутацией пакетов, используемыми для построения корпоративных сетей. Основная причина такой ситуации состоит в том, что долгое время сети Х.25 были единственными доступными сетями с коммутацией пакетов коммерческого типа, в которых давались гарантии коэффициента готовности сети. Кроме того, сети Х.25 хорошо работают на ненадежных линиях благодаря протоколам с установлением соединения и коррекцией ошибок на двух уровнях - канальном и сетевом.

Стандарт Х.25 «Интерфейс между оконечным оборудованием данных и аппаратурой передачи данных для терминалов, работающих в пакетном режиме в сетях передачи данных общего пользования». Стандарт наилучшим образом подходит для передачи трафика низкой интенсивности, характерного для терминалов, и в меньшей степени соответствует более высоким требованиям трафика локальных сетей. Как видно из названия, стандарт не описывает внутреннее устройство сети Х.25, а только определяет пользовательский интерфейс с сетью. Взаимодействие двух сетей Х.25 определяет стандарт Х.75.

Технология сетей Х.25 имеет несколько существенных признаков, отличающих ее от других технологий.

• Наличие в структуре сети специального устройства - PAD (Packet Assembler Disassembler), предназначенного для выполнения операции сборки нескольких низкоскоростных потоков байт от алфавитно-цифровых терминалов в пакеты, передаваемые по сети и направляемые компьютерам для обработки. Эти устройства имеют также русскоязычное название «Сборщик-разборщик пакетов», СРП.

• Наличие трехуровневого стека протоколов с использованием на канальном и сетевом уровнях протоколов с установлением соединения, управляющих потоками данных и исправляющих ошибки.

• Ориентация на однородные стеки транспортных протоколов во всех узлах сети - сетевой уровень рассчитан на работу только с одним протоколом канального уровня и не может подобно протоколу IP объединять разнородные сети. Сеть Х.25 состоит из коммутаторов (Switches, S), называемых также центрами коммутации пакетов (ЦКП), расположенных в различных географических точках и соединенных высокоскоростными выделенными каналами (рис. 6.22). Выделенные каналы могут быть как цифровыми, так и аналоговыми.


Асинхронные старт-стопные терминалы подключаются к сети через устройства PAD. Они могут быть встроенными или удаленными. Встроенный PAD обычно расположен в стойке коммутатора. Терминалы получают доступ ко встроенному устройству PAD по телефонной сети с помощью модемов с асинхронным интерфейсом. Встроенный PAD также подключается к телефонной сети с помощью нескольких модемов с асинхронным интерфейсом. Удаленный PAD представляет собой небольшое автономное устройство, подключенное к коммутатору через выделенный канал связи Х.25. К удаленному устройству PAD терминалы подключаются по асинхронному интерфейсу, обычно для этой цели используется интерфейс RS-232C. Один PAD обычно обеспечивает доступ для 8, 16 или 24 асинхронных терминалов.

К основным функциям PAD, определенных стандартом Х.З, относятся:

• сборка символов, полученных от асинхронных терминалов, в пакеты;

• разборка полей данных в пакетах и вывод данных на асинхронные терминалы;

• управление процедурами установления соединения и разъединения по сети Х.25 с нужным компьютером;

• передача символов, включающих старт-стопные сигналы и биты проверки на четность, по требованию асинхронного терминала;

• продвижение пакетов при наличии соответствующих условий, таких как заполнение пакета, истечение времени ожидания и др.


Терминалы не имеют конечных адресов сети Х.25. Адрес присваивается порту PAD, который подключен к коммутатору пакетов Х.25 с помощью выделенного канала.
