V Міжнародна науково-практична конференція

«Екологічні технології та інновації »


Ярослав Шпак – президент асоціації

«Паливно-енергетичний комплекс Львівщини»

Наші контактні дані.

м. Львів, пл.. Міцкевича,8

тел.. +3 032-242-75-35

e-mail: peklviv@meta.ua


Доповідь на тему:

«Шляхи використання відновлюваних джерел енергії та зменшення споживання природного газу в системах теплопостачання»


Аналіз ситуації

• Значне споживання дефіцитного і дорогого природного газу на потреби опалення і гарячого водопостачання.

• Відновлювані джерела енергії (ВДЕ) – один із ефективних шляхів заміщення природного газу в системах теплопостачання

• Новітні технології ВДЕ роблять системи теплопостачання конкурентоспроможними системам з спалюванням природного газу

• Технології використання ВДЕ дають зменшення викидів СО₂ в навколишнє середовище, проекти можуть отримати статус спільного впровадження з можливістю продажу квот СО₂ закордонним фірмам


ЗАКОНИ УКРАЇНИ

Закон України «Про внесення змін до Закону України «Про

електроенергетику» щодо стимулювання використання альтернативних

джерел енергії». Закон визначив мінімальні «зелені» тарифи для різних

ВДЕ (без ПДВ):

• Енергії вітру до 600 кВт – 6,46 євроцент. за кВт год.


600-2000 кВт – 7,54 євроцент. за кВт год.

>2000 кВт – 11,30 євроцент. за кВт год.

• Малих ГЕС – 7,76 євроцент. за кВт год.

• Біомаси – 12,39 євроцент. за кВт год.

• Сонця – 46,54 євроцент за кВт год.


На дахах < 100 кВт – 42,67 євроцент за кВт год.

На дахах >100 кВт – 44,61 євроцент за кВт год.


Закон України «Про внесення змін до деяких законів України щодо сприяння виробництву та використанню біологічних видів палива»

Закон передбачає з 01.01.2010 р. строком на 10 років звільнення від оподаткування прибутку:

• Виробників біопалива, який отриманий від продажу біопалива

• Підприємств, який отриманий від діяльності з одночасного виробництва електричної і теплової енергії та/або виробництва теплової енергії з використанням біологічних видів палива

• Виробників техніки, обладнання, устаткування, визначених


ст.. 7 Закону України «Про альтернативні види палива»

• З 1 січня 2010р. до 1 січня 2019р. звільняються від оплати мита та ПДВ


техніка, обладнання, устаткування, що використовується для реконструкції існуючих і будівництва нових підприємств з виробництва біопалив і для виготовлення та реконструкції технічних і транспортних засобів з метою споживання біопалив, якщо такі товари не виробляються і не мають аналогів в Україні. Порядок визначається Кабміном .


Шляхи зменшення потреб в паливі та енергії

для опалення житлових будинків,

адміністративних та виробничих приміщень


Більшість будинків потребують для опалення 100-300 кВт год. на 1 м² площі в рік, що в 2-6 разів перевищує вже діючі в Україні нові нормативи і досягнуті показники в європейських країнах.

Основні шляхи:

• Утеплення стін, підлоги, даху з використанням різних матеріалів

• Заміна вікон

• Реконструкція системи вентиляції з рекуперацією тепла


У Львові функціонує Інститут пасивного будівництва, який дуже багато працює в інформаційному плані по вказаній системі.

В 2009р. в Сихівському житловому масиві різними організаціями виконано ряд робіт по утепленню житлових будинків.

Але в цілому вказана робота лише в початковій стадії.


Шляхи зменшення витрат природного газу в системах теплопостачання

• Заміна трубопроводів системи теплопостачання, перш за все аварійних, на нові, як правило попередньо ізольовані труби, для зменшення технологічних витрат тепла на його передачу і, відповідно, зменшення витрат природного газу на котельнях.

• Заміна морально і фізично застарілих газових котлів на водогрійних котельнях на нові, більш ефективні з коефіцієнтом корисної дії більше 90%

• Заміна газових водогрійних котлів на інші джерела теплової енергії (електрокотли, котли і інші установки на біомасі, біогазі, сонячні колектори, теплові помпи, геотермальна вода)


ЕЛЕКТРООПАЛЕННЯ

• Дуже широкий спектр обладнання і апаратури для виробництва теплової енергії з використанням електричної енергії починаючи від переносних електронагрівальних приладів, теплих підлог (кабельних і з спеціальної плівки), електрокотлів з акумуляторами тепла, які будуть використовувати електричну енергію в нічні години по пільговому тарифу (0,25 від середньої)

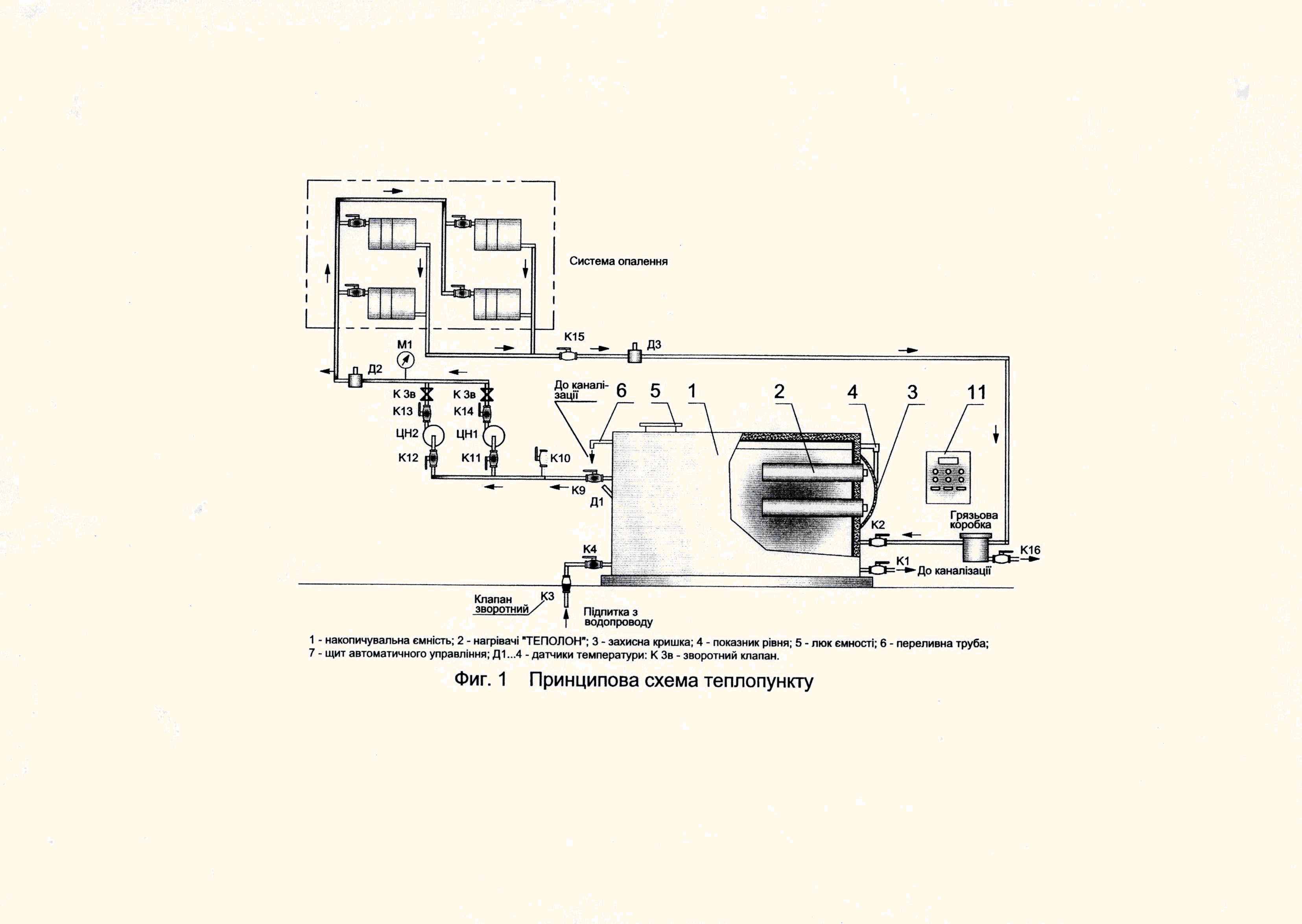

Наша позиція – системи «Теплон», які передбачають монтаж електролітичних нагрівачів безпосередньо в бак-акумулятор.





Основна проблема впровадження електроопалення – стан електричних мереж і можливість пропустити необхідну кількість електроенергії

Вказану систему доцільно впроваджувати в адміністративних будинках бюджетної та комунальної сфери:

• Лікарні

• Школи

• Дитячі садки

• Адміністративні будинки


Вартість електрокотельні оцінюється в 1000 грн. за 1 кВт потужності, а з врахуванням додаткових затрат по реконструкції електромережі до 2000 грн. за 1 кВт.

Окупність капіталовкладень оцінюється в 5-8 років


БІОМАСА

Енергетичний потенціал біомаси в Україні оцінюється в 27 млн. т умовного палива, використовується лише на 0,8%. 5 млн. га землі не використовується. Біомаса, як паливо, в 4 рази дешевша за природний газ для промисловості.

Основні типи біомаси:

• Солома зернових, відходи інших культур (кукурудза, соняшник, трава);

• Відходи від переробки лісоматеріалів, очистки лісу, обрізки дерев, виноградників, спеціальні енергетичні насадження;

• Відходи підприємств харчової промисловості (цукрових, спиртзаводів, заводів по переробці фруктів);

• Біомаса в побутових відходах;

• Біомаса в каналізаційних стоках.


Технології переробки біомаси:

• Безпосереднє спалювання;

• Спалювання у вигляді брикетів та пилетів;

• Спалювання з піролізними приставками;

• Газифікація з отриманням різних видів синтетичного газу;

• Переробка біомаси рослинного походження, а також каналізаційних стоків бактеріями з отриманням біогазу з вмістом метану 50-70%.

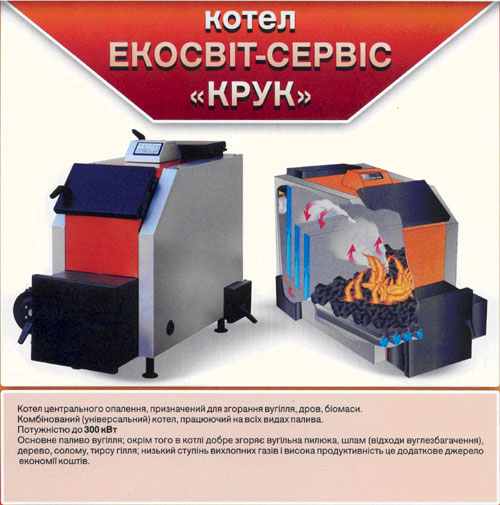

Просте спалювання біомаси в твердопаливних водогрійних та парових котлах як безпосередньо з біомаси, так і у вигляді брикетів і пилетів


Дуже широкий спектр застосування від опалення індивідуальних будинків аж до парових котлів електростанцій і ТЕЦ. В Данії на ТЕЦ працює паровий котел на прямому спалюванні соломи потужністю 40 МВт.

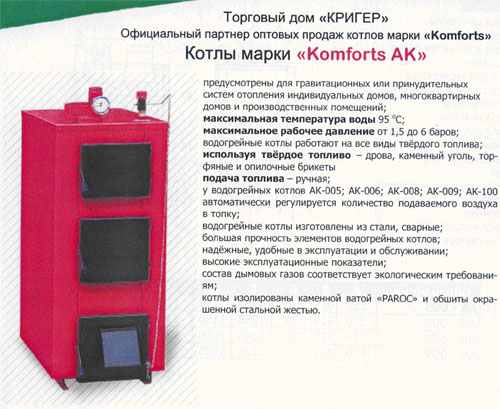

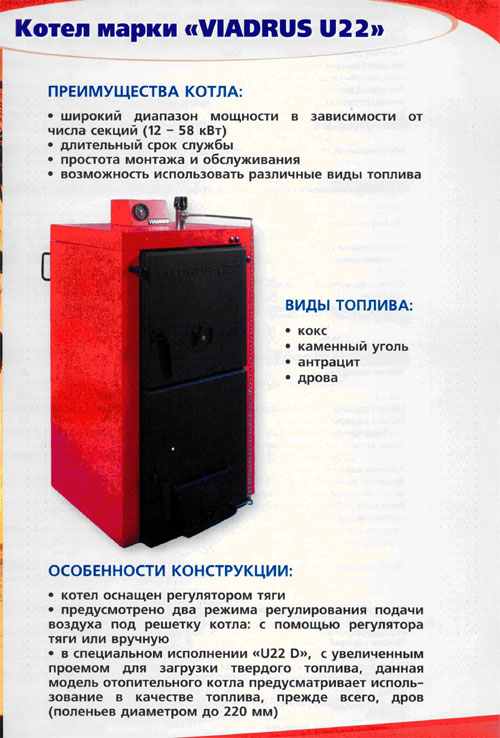

Невеликі твердопаливні котли найбільш сприятлива альтернатива заміщенню природного газу на біопаливо в житлових районах з індивідуальною забудовою.

Сьогодні лише низька ціна на природний газ для населення економічно не стимулює широке застосування таких котлів і технологічних ліній по отриманню брикетів та пилетів.

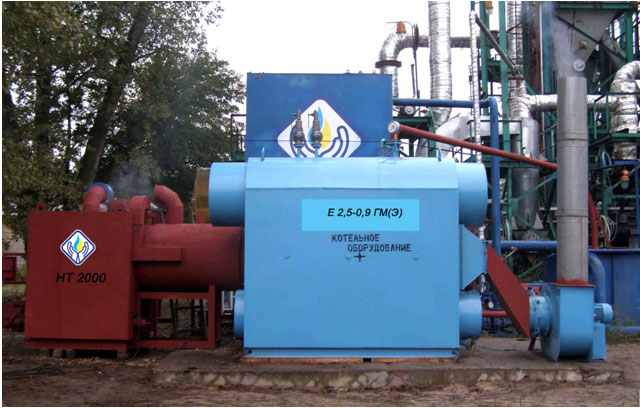

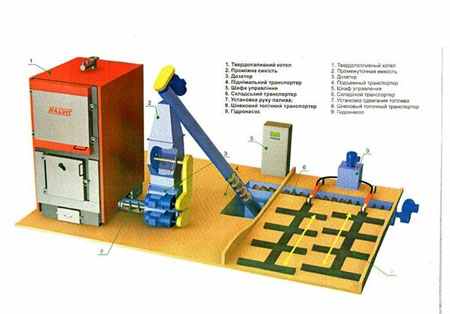

Широке поле застосування водогрійних котлів є і на котельнях Теплоенерго, і інших теплопостачальних організацій. Для таких котелень доцільно застосовувати твердопаливні котли потужністю 500 кВт і більше з автоматизованою системою палива.

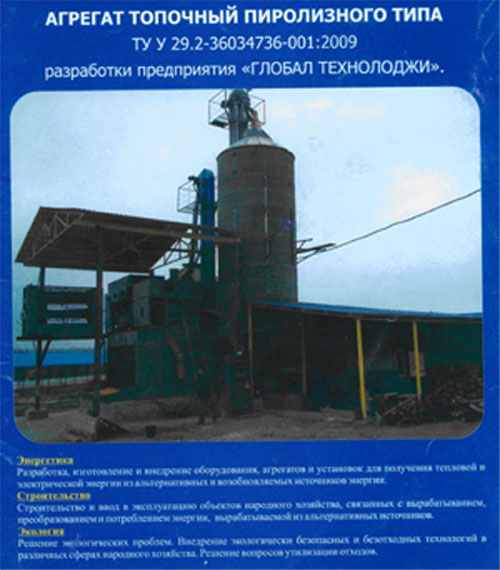

Більш ефективним для спалювання біомаси є твердопаливні котли з попередньою газифікацією або піролізом. Випускаються також спеціальні приставки, в яких при спалюванні біомаси в різних режимах утворюється синтетичний газ, який подається в топку газового водогрійного котла і таким чином природний газ заміщується синтетичним газом із біомаси.

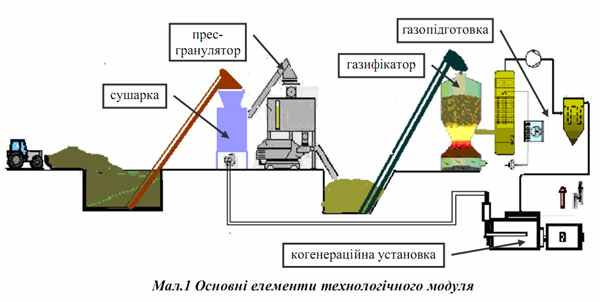

Спалювання біомаси у парових котлах, газифікаторах і піроліз них реакторах з отриманням синтетичного газу

Найбільш ефективним використанням біомаси є технології комбінованого виробництва електричної і теплової енергії.

• Паросиловий цикл – паровий котел-парова турбіна з відборами тепла-генератор. Схема відпрацьована, але низький електричний ККД (-25%) і коефіцієнт використання палива.

• Спалювання біомаси в газифікаторах з отриманням синтетичного газу теплотворною здатністю біля 1500 ккал/м³. такий газ може вільно спалюватися у водогрійних і парових котлах, а також після спеціальної очистки в газопоршневих машинах.


• Спалювання біомаси в піролізних реакторах з паровою газифікацією з утвореного піролітичного вуглеводню. Синтетичний газ в таких установках має теплотворну здатність біля 4000 ккал/нм³. Після очистки такий газ доцільно спрацьовувати в газопоршневих машинах для комбінованого виробництва електричної та теплової енергії.

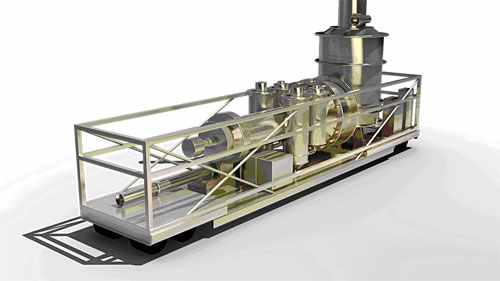

• Газифікація холодною плазмою при температурі 1300⁰С дає можливість отримати висококалорійний синтез-газ з будь-яких видів біомаси, а також з всіх видів промислових і побутових відходів.

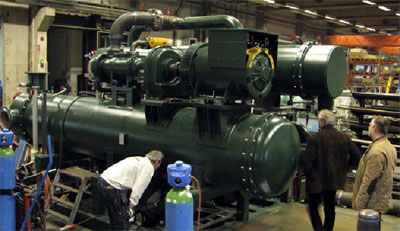

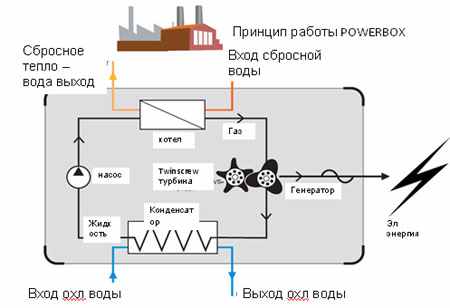

APRO POWERBOX






БІОГАЗ


Біогаз отримується в біореакторах після переробки рідкої біомаси бактеріями. Основна складова біогазу – метан (50-60%).


БІОГАЗОВІ ЗАВОДИ


Біогазові заводи будувалися для утилізації відходів тваринництва та їх переробки в ефективні органічні добрива. Біогаз використовується в енергетичних цілях для спалювання як в котлах, так і газопоршневих машинах.

Сировина для біогазових заводів:

• Гній свиней і великої рогатої худоби;

• Відходи птахівництва;

• Кукурудзяний силос;

• Відходи заводів харчової промисловості;

• Мули очисних споруд;

• Харчові продукти з перевищеними термінами зберігання.

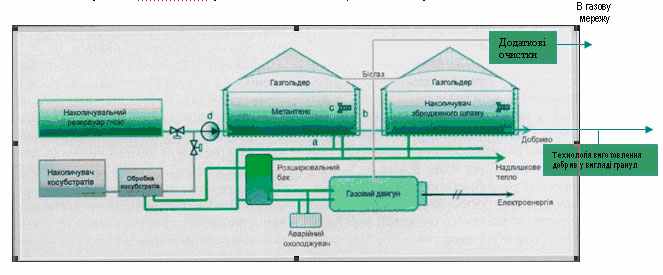

План-схема сучасного біогазового заводу з переробкою зеленої біомаси кукурудзи (Німеччина)

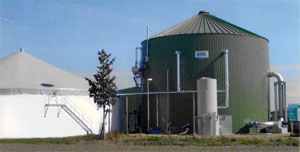

Конструкції біогазового заводу



У Львівській області над таким проектом працює Корпорація «Укрнерудпром», яка є учасником нашої конференції. Поки що поле діяльності в Україні, в Львівській області, по вказаній технології дуже широке, необхідні партнери, які готові вкласти в цей напрям інвестиції і прийняти активну участь в реалізації подібних проектів. По наших оцінках термін повернення вкладених в такі проекти коштів оцінюється в 4-6 років.


БІОГАЗ НА ОЧИСНИХ СПОРУДАХ

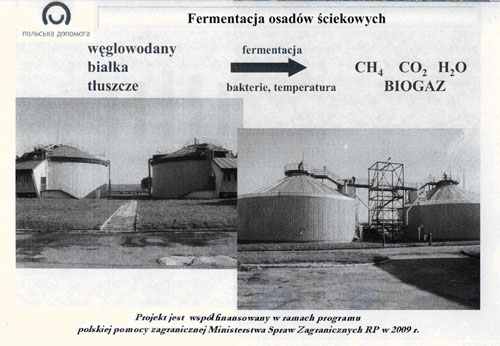

Біогазовий завод на очисних спорудах в м. Жешув (Польща)



Подібні проекти дуже перспективні для Львівщини і інших регіонів України. Вони також мають пільги по названих вище двох Законів України.

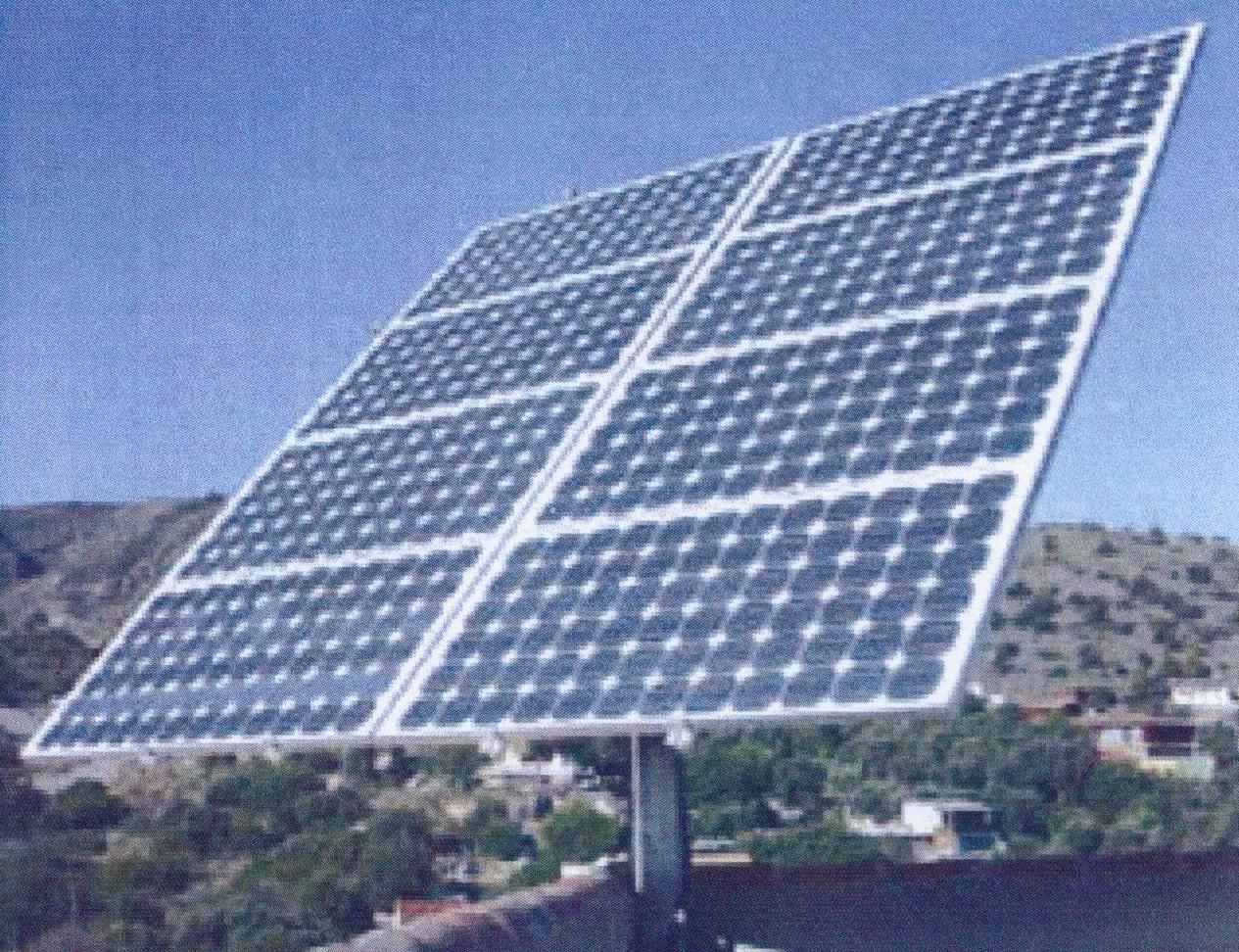

СОНЯЧНА ЕНЕРГІЯ


Україна має достатньо високий сонячний потенціал, який можна використати для виробництва теплової та електричної енергії. Сонячна інсталяція у Львівській області складає 1000 кВт год. /м² , в Криму – 1400 кВт год. /м². Такий рівень сонячного потенціалу і «зелені» тарифи на електроенергію від сонячних колекторів на рівні 50 євроцентів за 1 кВт год. роблять проекти сонячних електростанцій навіть у західному регіоні рентабельними. Вигідним є отримання тепла від сонячних колекторів для різних організацій, крім населення, яке вданий час отримує газ по пільговій ціні.


Сонячні колектори для нагріву води



В даний час впроваджуються проекти сонячних колекторів для гарячого водопостачання в Криму і південних регіонах України. В інших зонах цей процес лише в початкових стадіях. В Криму розпочата робота по проекту сонячної електростанції на г. Ай-Петрі, потужність 5-10 МВт.

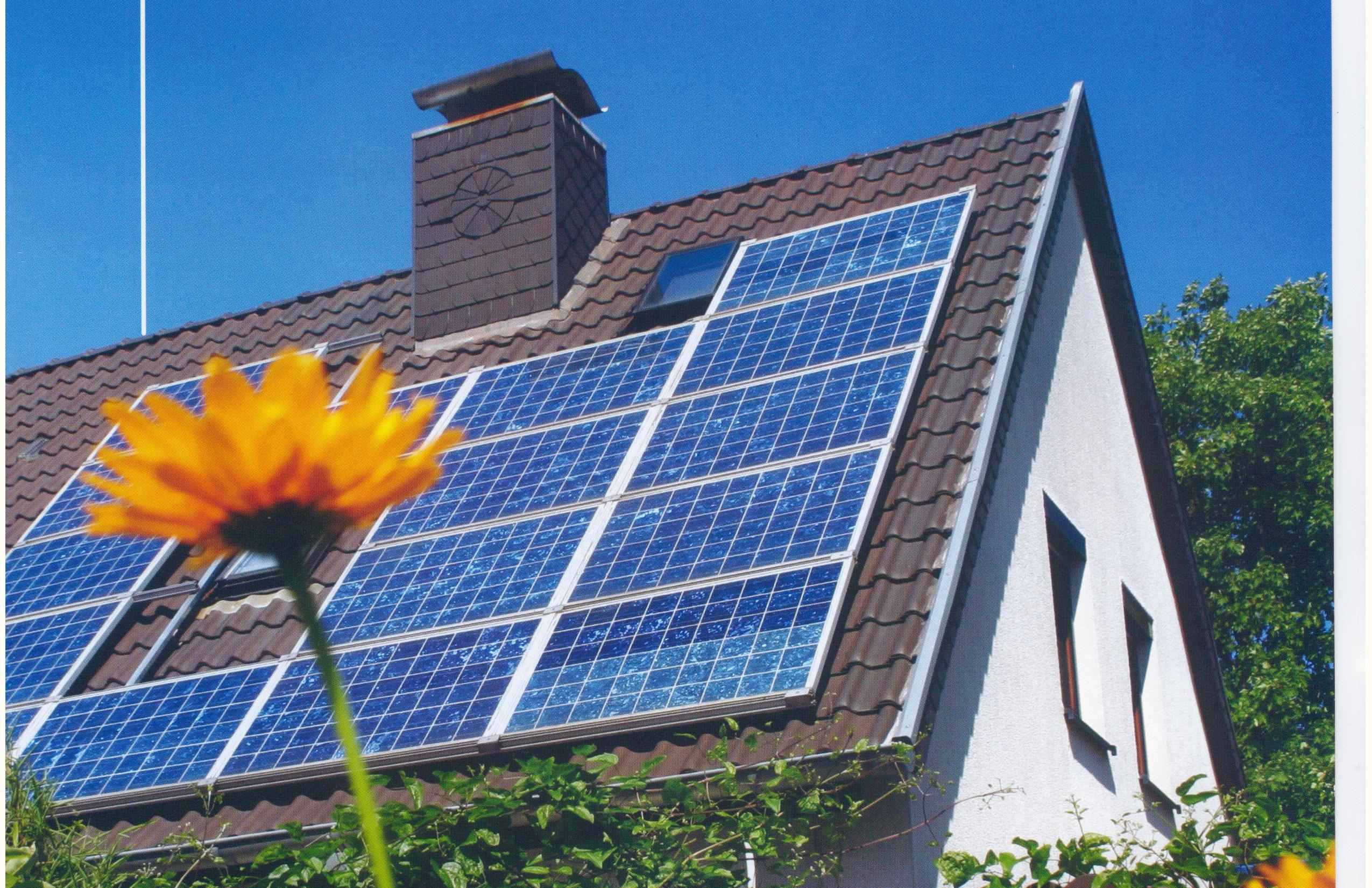

Сонячна електростанція на даху будинку




В ряді регіонів України є значні запаси геотермальної енергії. Це перш за все Крим, Закарпатська та Львівська області.

В Криму і Закарпатті функціонують перші демонстраційні об’єкти, які використовують геотермальну енергію в системах теплопостачання, а також для оздоровчих цілей.

Підводячи підсумки, можна сказати наступне:

• Україна має значний потенціал всіх видів відновлюваних джерел енергії, але використовує його в паливно-енергетичному балансі менше 1 %

• З прийняттям двох Законів України по стимулюванні впровадження альтернативних джерел енергії і альтернативного палива створилися умови для широкого впровадження проектів по вказаному напрямку, а самі проекти стали рентабельними з періодом повернення вкладених коштів на протязі 4-9 років

• В Україні є ряд приватних фірм, а також державних та комунальних організацій, готових активно працювати з іноземними інвесторами, частково вкладати власні кошти в проекти

• Всі проекти з застосуванням відновлюваних джерел енергії можуть отримати статус проектів спільного впровадження згідно Кіотського протоколу з правом продажу квот зменшення СО₂ іноземними партнерами.


В Україні відпрацьовано механізм реалізації процедури згідно Кіотського протоколу і вимог комісії ООН.

Таким чином, ми маємо хорошу перспективу по впровадженню відновлюваних джерел енергії в Україні, запрошуємо партнерів до тісної взаємовигідної співпраці по такому дуже важливому для України, Європи і світу напрямку.


Дякую за увагу.
