Приложение N 8

к Общим правилам (п. 194)


СИГНАЛЫ ОБ ОЖИДАЕМЫХ ШТОРМАХ И СИЛЬНЫХ ВЕТРАХ


┌─────┬──────────────────────────────────────────────────┬────────────────┐

│Номер│ Вид сигнала │Значение сигнала│

│сиг- │ │ │

│нала │ в светлое время суток в темное время суток │ │

├─────┼─────────────────────────┬────────────────────────┼────────────────┤

│ 1 │ Черный конус вершиной │ Два красных огня один │ Ожидается шторм│

│ │ вверх │ над другим │от северо-запада│

│ │ │ │ │

│ │ Рисунок │ Рисунок │ │

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 2 │ Черный конус вершиной │Два белых огня один над │ Ожидается шторм│

│ │ вниз │ другим │ от юго-запада │

│ │ │ │ │

│ │ Рисунок │ Рисунок │ │

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 3 │ Два черных конуса один │Красный огонь над белым │ Ожидается шторм│

│ │ над другим вершинами │ │ от северо- │

│ │ вверх │ Рисунок │ востока │

│ │ │ │ │

│ │ Рисунок │ │ │

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 4 │ Два черных конуса один │Белый огонь над красным │ Ожидается шторм│

│ │ над другим вершинами │ │ от юго-востока │

│ │ вниз │ Рисунок │ │

│ │ │ │ │

│ │ Рисунок │ │ │

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 5 │ Черный шар │ Красный огонь │ Ожидается ветер│

│ │ │ │ силой 6 - 7 │

│ │ Рисунок │ Рисунок │ баллов │

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 6 │Два черных шара один над │ Два красных огня, │ Ожидается │

│ │ другим │ расположенные по │ сильный шквал │

│ │ │ горизонтали │ │

│ │ Рисунок │ │ │

│ │ │ Рисунок │ │

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 7 │ Черный крест │ Четыре красных огня в │Ожидается ураган│

│ │ │ вершинах ромба │ │

│ │ Рисунок │ │ │

│ │ │ Рисунок │ │

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 8 │Две черные разомкнутые Т-│ Рисунок │Ожидается ветер │

│ │образные фигуры одна над │ │ силой 5 баллов │

│ │ другой, нижняя в │ │ │

│ │ опрокинутом положении │Зеленый огонь │ │

│ │ │ │ │

│ │ Рисунок │ │ │

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 9 │Черная Т-образная фигура │ Треугольник из красных │Ожидается ветер │

│ │ в опрокинутом положении │ огней вершиной вверх │от северо-запада│

│ │ │ │ │

│ │ Рисунок │ Рисунок │ │

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 10 │Черная Т-образная фигура │ Треугольник из красных │Ожидается ветер │

│ │ в прямом положении │ огней вершиной вниз │ от юго-запада │

│ │ │ │ │

│ │ Рисунок │ Рисунок │ │

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 11 │ Две черные Т-образные │ Красный огонь над │Ожидается ветер │

│ │фигуры одна над другой в │ треугольником из │ от северо- │

│ │ опрокинутом положении │ красных огней вершиной │ востока │

│ │ │ вверх │ │

│ │ Рисунок │ │ │

│ │ │ Рисунок │ │

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 12 │ Две черные Т-образные │ Красный огонь под │Ожидается ветер │

│ │фигуры одна над другой в │треугольником из красных│ от юго-востока │

│ │ прямом положении │ огней вершиной вниз │ │

│ │ │ │ │

│ │ Рисунок │ Рисунок │ │

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 13 │ Черный флаг или черный │ - │ Ожидается │

│ │ цилиндр │ │ поворот ветра │

│ │ │ │ вправо (по │

│ │ Рисунок │ │часовой стрелке)│

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 14 │Два черных флага или два │ - │ Ожидается │

│ │черных цилиндра один над │ │ поворот ветра │

│ │ другим │ │ влево (против │

│ │ │ │часовой стрелки)│

│ │ Рисунок │ │ │

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 15 │Две черные горизонтальные│ - │ Ожидаемая │

│ │ полосы одна над другой │ │погода наступит │

│ │ │ │ завтра │

│ │ Рисунок │ │ │

├─────┼─────────────────────────┼────────────────────────┼────────────────┤

│ 16 │ Одна черная │ - │ Ожидаемая │

│ │ горизонтальная полоса │ │погода наступит │

│ │ │ │ сегодня │

│ │ Рисунок │ │ │

└─────┴─────────────────────────┴────────────────────────┴────────────────┘

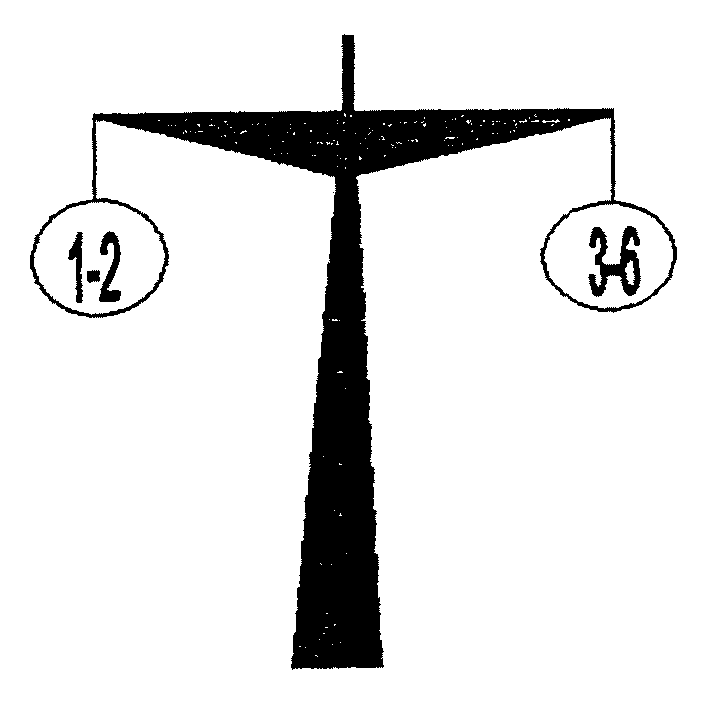

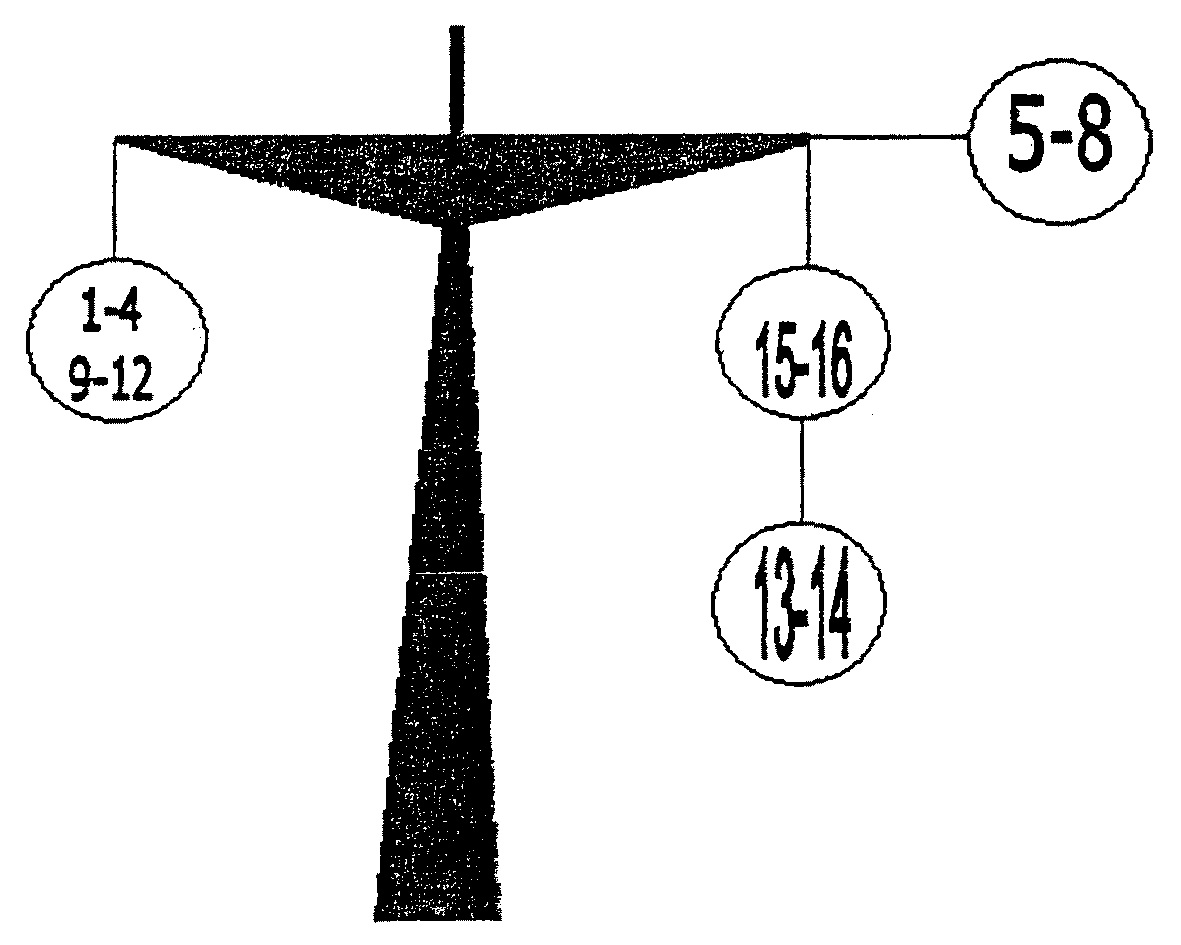

Схема расположения сигналов на сигнальной мачте:
