Вспомнить всё
Андрей ЕЛЮТИН
Рубрика «Понятия» — старейшая в «АвтоЗвуке» и, в отличие от многих других, ни разу не меняла название. И, на мой личный взгляд — важнейшая. Тем не менее он-лайновая версия журнала, как наиболее удобная форма ведения архива, услужливо и не без ехидства подсказала: самый свежий материал в этой рубрике заглянул в глаза читателю в 2002 году. Увы...
НА ТО ЕСТЬ СВОИ ПРИЧИНЫ, О КОТОРЫХ МОЖНО было бы и не говорить, однако можно и сказать, потому что резоны, оттеснившие хорошую (как мне кажется) рубрику, сами по себе тоже очень неплохи. Время изрядно поработало на отечественное car audio, если сравнить, сколько техники, интересных установок, соревнований и прочего требовало внимания журнала три-четыре-пять лет назад и сколько сейчас, станет ясно: актуальные вещи вытеснили фундаментальные. Так всегда происходит, не только у нас.
Но дело даже не во времени, а в поколениях. Те, кто начинал читать «АвтоЗвук», например, студентом четвёртого курса в 1999 году, сегодня может оказаться кандидатом наук, а если повезёт — топ-менеджером или матёрым предпринимателем. Некоторая, закономерно небольшая, но очень просвещённая часть этого народа сейчас имеет известность знатоков автозвука. Часть эта небольшая, знатоки — вообще не массовый товар. За отдельными сторонами жизни этих людей можно наблюдать по обсуждениям в сетевых конференциях, из наблюдений следует, что этим никакие «Понятия» больше не нужны, они сами всё знают, забывать ничего не намерены, так что и вспоминать им нечего.
Так что если в вышележащих строках вы сейчас увидели определение себя самого, откажитесь сразу от намерения читать дальше, это не для вас, честное слово. Это для других.
Ведь одновременно (так устроено время: всё происходит одновременно, в крайнем случае — одно за одним) сегодняшний старшекурсник или свежий выпускник вуза, горящими глазами всматривающийся в своё светлое будущее, в мелкий шрифт «Из рук в руки Авто» и, смею надеяться, в наши страницы, во время выхода первых статей в рубрике «Понятия» ещё имел свободу выбора: идти в десятый класс или ну его. Вправе ли мы требовать от него, чтобы он тогда, на уроке географии, прочитал то, что ему, как оказалось, нужно знать сегодня? Не вправе, это и неразумно, и нелюбезно.
То, что читатель открываемой в этом номере серии есть, следует не только из теоретических соображений. Для примера в рубрике «Из ящика» мы в этот раз привели письмо читателя по имени Роман с очень интересным перечнем волнующих его вопросов. Если пропустили, загляните сейчас на страницу 16, а потом возвращайтесь к этому месту. Писем такого рода немало, по большей части они остаются без ответа, но не без внимания. Это, признаюсь, одно из наиболее ярких, сильный получился бы план публикаций, не случись у нас к этому времени своего, не такого, признаюсь, радикального.
План таков: те, кому это надо, давайте начиная с этого номера шаг за шагом пройдёмся по всем основным вопросам, понимание которых — необходимое условие понимания того, о чём мы пишем в регулярных рубриках. Пусть даже про это уже было, а сведения такого рода, например, обильно, но широко разбросаны во вводных разделах групповых тестов. По плану серия «Вспомнить всё» будет именно серией в рубрике «Понятия», самоё рубрику не вытесняя и не заменяя, поскольку есть ещё группа читателей, которых я несколькими абзацами выше просил дальше не читать, но вам, оставшимся, скажу: для знатоков приготовлены другие материалы на знатоков.
А во «Вспомнить всё» вопросы сами себе мы будем задавать предельно простые, а ответы постараемся давать предельно понятные, памятуя и о тех, кто в год открытия «Понятий» выбрал в отношении десятого класса не совсем то решение, которое нам по вкусу. С чего начнём? С того, о чём Роман в своём письме не спрашивает, полагая, что уж тут-то всё ясно. На самом же деле у нас есть основания полагать, что нет в головах публики большей сумятицы, чем связанная с простым и вкусным словом «мощность».
МОЩНОСТЬ... КТО ЭТО?
«У меня колонки мощностью 200 Вт, а магнитола 4 х 50. Будут ли они играть вместе?» Да будут, будут, не волнуйтесь вы так. Но ещё лучше будет, если всё же разобраться, что понимается и под мощностью, и под ваттами. «Мощность», по школьному определению — работа, произведенная за единицу времени, для наших целей определение почти бесполезное. Нам удобнее по-другому, пусть и непривычно: мощность — это количество энергии, преобразованной в нужную нам форму в ту же самую единицу времени. Речь всегда идёт о преобразовании, энергия никуда не девается, такая уж у неё привычка. Усилитель (пусть в магнитоле) получает готовую к употреблению электрическую энергию в форме постоянного тока от бортовой сети автомобиля и преобразует её в электрическую, но в форме переменного тока, изображающего звуковой сигнал. Всю? Нет, примерно половину, остальное идёт в тепло, отдаваемое воздуху небольшими радиаторами сзади на магнитоле или большими, «по всему телу» у отдельного, внешнего усилителя.
Динамик (пусть и притворившийся «колонкой») получает электрическую энергию в форме переменного тока и преобразует её в механическую, теперь уже в форме долгожданных звуковых колебаний. Всю? Да как сказать... Не совсем. Коэффициент полезного действия динамика (раз уж пошли по школьному пути: отношение произведенной звуковой мощности к полученной электрической) практически никогда не превышает 0,5%. Куда деваются остальные 99,5%? А туда же, в тепло, вообще, любое устройство, созданное человеческим разумом (а равно и волей всевышнего) производит тепло плюс ещё что-нибудь. С точки зрения преобразования энергии динамик на 99 процентов с копейками идентичен паяльнику. А в оставшейся половине процента — всё: и басы, и верха, и детальность, и гениальные музыканты. Обидно? Да, но ничего лучше как-то не придумали.
И вот она, главная разница между мощностью усилителя и мощностью динамика: усилитель её, можно считать, производит. А динамик — потребляет, не производя в обмен, как мы только что выяснили, почти ничего.
И когда мы говорим о мощности усилителя, то речь идёт о том, что ОН ДАЁТ. А когда о мощности динамика — то о том, что ОН БЕРЁТ. А сколько один даёт и сколько другой берёт? В порядке поступления:
СКОЛЬКО ДАЁТ?
Вот усилитель. Пусть тот, что в магнитоле, пока наплевать, потом почувствуете разницу. Какая у него мощность? Да какая угодно, всё зависит от того, какой уровень сигнала на входе, грубо говоря — в каком положении регулятор громкости. Мощность на выходе может оказаться 1 Вт, может — 10, может — 50, может... Подождите, должен же быть предел. Разумеется, но мы ведь не спрашивали какая МАКСИМАЛЬНАЯ мощность. А максимальная у каждого своя. Она определяется тем, какое наибольшее напряжение переменного тока сможет создать усилитель на своём выходе, когда к выходу присоединена нагрузка, в виде динамика, обладающего каким-то сопротивлением. Мощность на выходе определится просто: как величина этого напряжения, возведённая в квадрат и поделенная на сопротивление нагрузки. Присоединили к выходу вольтметр и нагрузку, на вход подали переменное напряжение, для удобства измерения мощности — на какой-нибудь одной частоте, и смотрим. На выходе 2 В, когда к нему присоединена нагрузка 4 Ом. При таких измерениях к выходу, разумеется, подключают не акустику, а её эквивалент в виде резистора, а то уши завянут. Возвели-поделили и получили: мощность на выходе ровно 1 Вт. Здесь есть небольшая засада, связанная с тем, что мы говорим о переменном напряжении, величину которого можно измерять по-разному. Чаще всего пользуются шкалой среднеквадратичных значений. В русском это слово длинное, поэтому привилось английское сокращение RMS (root mean square), означающее то же самое. Чтобы не вдаваться в детали, достаточно запомнить: для синусоиды значение напряжения RMS меньше амплитудного в 1,41 раза, то есть — в корень из двух. Мощность, указываемая в ваттах RMS — это та, что получена, когда напряжение при расчёте взяли RMS, что логично. А если взять амплитуду напряжения, то мощность, во-первых, будет называться пиковой, а во-вторых, станет ровно вдвое больше, чем RMS.
Возвращаемся к усилителю. Один ватт — это несерьёзно, прибавляем на входе. До каких пор будет расти напряжение на выходе и что его остановит? Остановит его ограничение сигнала. Усилитель питается постоянным напряжением, и то, что появляется как переменное на его выходе, не может быть больше напряжения питания по амплитуде. Нету там больше. И если мы будем наблюдать за сигналом на выходе, то в какой-то момент верхушки прежде изящной волны окажутся срезаны, там полуволна хотела перейти через верхний предел, напряжение питания. И обломилась. Откатываем сигнал на входе назад, пока ограничение не пропадёт, и смотрим на размах сигнала. Он чуть меньше полного напряжения питания, потому что что-то теряется в выходных каскадах усилителя. Если усилитель питается (как в пресловутой «магнитоле») от бортовой сети автомобиля, то нижняя полуволна подойдёт вплотную к нулевой отметке, а верхняя — к уровню 12 В. Что получается? Амплитуда, будем считать, 6 В в каждую сторону, возводим-делим и получаем сказочную цифру 4,5 Вт. Проверьте, если не лень. Выходит, что по всей науке это — максимальное значение мощности на выходе магнитолы, питаемой от 12 В? А так и было лет двадцать назад. И так есть сейчас, если купить какой-нибудь Vitek или Eurotec за 400 рублей, наши коллеги из киевского журнала «FOR Z» провели не так давно серию таких экспериментов, избавив нас от этой печальной необходимости. К счастью, уже недавно было найдено решение, позволившее если не выйти на грозные 4 х 50, то во всяком случае, уйти от скорбных 2 х 4,5. Это — мостовое включение усилителей, применяемое ныне во всех автомобильных головных аппаратах, за изъятием беспробудного отстоя наподобие упомянутого (для примера, ничего личного).
При мостовом включении на одну нагрузку работают два усилителя, включённые так, что размах синусоиды на выходе удваивается. По уже сообщённому вам способу посчитать выходную мощность это будет в четыре раза больше, чем 4,5 Вт, потому что напряжение возводится в квадрат, стало быть — 18. Примерно это значение имеет максимальная выходная мощность всех когда-либо испытанных нами головных аппаратов (в каждом из четырёх каналов, разумеется).
Откуда берутся знаменитые 4 х 40 Вт, потом превратившиеся в 4 х 45, 4 х 50 и так далее? Что это, чистое враньё? Как-то не вяжется с образом именитых и более чем респектабельных производителей техники, а ведь эти цифры украшают лицевые панели всех марок: Alpine, Blaupunkt, Clarion и далее в порядке латинского алфавита. Ведь когда речь заходит об отдельных усилителях тех же фирм, всё становится честно и правильно, возможностей убедиться за эти годы было достаточно. Здесь две уловки, первая —техническая, и только вторая — маркетинговая. Техническая уловка заключается в том, что в современных «головах» применены усилители так называемого «класса Н», там есть специальная цепь, способная на короткое время дать выходным каскадам увеличенное напряжение питания. Стоит конденсатор и, пока всё тихо, заряжается. А в пиках громкости он оказывается подключён последовательно с питанием выходного каскада, и пик проскакивает без искажений, не касаясь макушкой потолка 12 В. Но это если пик уровня сигнала совсем короткий, например — первый момент удара в барабан. Дальше, конечно, запас энергии иссякает, но дело уже сделано, даже два дела: действительно, на краткий миг максимальная мощность стала намного больше возможной при непрерывной работе, а во-вторых, появилась возможность об этом упомянуть. Не слишком акцентируя внимание на том, при каких условиях максимум выходной мощности стал таким. К чести респектабельных компаний (см. алфавитный список выше) надо сказать: часто в таблице технических характеристик на последней странице инструкции приводится и непрерывная мощность, с указанием, что это в ваттах RMS, и с указанием, какое было при этом напряжение питания, как правило, 14,4 В, потому что при этом «потолок» для выходной синусоиды приподнимается, и тогда в этой строке фигурируют именно 18 — 20 Вт на канал, случаи захода в третий десяток единичны.
Почему не их пишут на лицевой панели? Считайте это традицией, как цены на нефть в долларах за баррель, а на золото — за тройскую унцию. Тем более, как мы выяснили, формально — имеют право. А теперь быстро ответьте на контрольный вопрос: когда вы в последний раз видели автомобильные динамики, на которых была бы указана мощность МЕНЬШЕ 18 Вт? Поэтому всякие разговоры о «подборе» акустики к магнитоле или CD-ресиверу по мощности путём сравнения написанного на коробках с одним и другим смысла не имеют никакого. «А как же, — можете спросить вы, — у моего соседа по гаражу 100-ваттные «лопухи» захрипели и сгорели?» А это, милые вы мои, произошло не оттого, что мощности головного устройства было много, а оттого, что было мало МАКСИМАЛЬНОЙ мощности.
ГДЕ КОНЧАЕТСЯ МОЩНОСТЬ
Все видят, но мало кто обращает внимание: там, где всерьёз, а не для красоты, в тройских унциях, указывается максимальная выходная мощность (например, на последней странице инструкции), рядом стоит и величина коэффициента нелинейных искажений, соответствующая приведенному значению. У нас это сокращается в к.н.и., а в англоязычной инструкции будет выглядеть как THD и какое-то число со знаком процентов. Вспоминаем (или узнаём), что такое нелинейные искажения. Их иногда называют гармоническими (THD и означает Total Harmonic Distortion — общие гармонические искажения), что более правильно. Суть дела: когда усилитель работает идеально, сигнал на выходе будет отличаться от сигнала на входе только амплитудой, причём прямо пропорциоДобавим коксу. Напряжение на выходе возросло на вольт с небольшим, как вдруг на спектрограмме вырос целый забор из гармоник, значит, выходной сигнал опасно близко подошёл к предельно возможной амплитуде. По амплитуде гармоники вроде небольшие (верхняя шкала сильно растянута по вертикали), и в сумме они складываются в невеликий итог: меньше полпроцента. Но: вот этого забора раньше в звуке не было, а теперь он есть. Добавим ещё — и вот, приплыли: на синусоиде стали отчётливо видны искажения формы, именно те, которых мы ожидали — выше питания не прыгнешь. А сигнал на выходе стал чудовищным, в реальной жизни мы услышим, помимо чистого тона 250 Гц, массу нового: и 500, и (особенно) 750 Гц, и далее до самых невозможных частот, утешение, что все они кратны 250 Гц довольно слабое, для слуха это или скрип, или хрип, в зависимости от основной частоты. Теперь вопрос из древнего анекдота: где талию делать будем? Что принять за максимальную выходную мощность? Если там, где искажений было ещё совсем мало, то окажется 13,5 Вт. RMS, как вы теперь понимаете, увидев, в чём указано выходное напряжение. Если там, где под полпроцента, то будет уже почти 19 Вт. А если согласиться с 10%, то получим сказочную для таких усилителей величину 23 Вт. Но только лучше не соглашаться: видите, что кроется за этой неприметной цифрой?
Итог нашего анализа на первый взгляд парадоксален: с одной стороны, у усилителя есть только одна максимально достижимая выходная мощность, зависящая от напряжения питания и сопротивления нагрузки. Но при этому указать её можно как угодно, вопрос в том, какой уровень искажений считать допустимым. Традиционно для действительно мощных, внешних усилителей, значение максимальной мощности указывают при к.н.и., равном 1%. Для головных устройств изготовители предпочитают 10%, по причинам, уже не нуждающимся в комментариях.
И ВСЁ ЖЕ, ПОЧЕМУ?
Почему при таких, в общем-то, жалких значениях максимальной мощности усилителей головных устройств прицепленные к ним «200-ваттные» 6 х 9 начинают хрипеть, а то и гореть? Почему хрипеть, вы уже видели: хрип — это гармоники, появившиеся на выходе усилителя при его перегрузке. Человек думает, что его могучая магнитола перегрузила динамик, а на деле «лопуху» что дали, то и играет, думая своими лопушиными мозгами, что так и надо. А почему же горят, если им такая мощность — как слону дробина? А давайте ещё раз взглянем на результаты предыдущих опытов с искажениями, а потом их даже продолжим. Я там кое-что дорисовал: условные кривые, показывающие, какая часть частотного спектра попадает на низкочастотную головку (собственно «лопух»), а какая — на блок ВЧ-головок в его центре. Естественно, это относится в полной мере и к любой многополосной акустике, а у нас другой и не бывает. Вот играет что-то, и там есть мощная составляющая с частотой 250 Гц. Пищалка пока в отпуске: на голубом поле, изображающем её рабочий диапазон, сигнала почти нет, и правильно, не её это частота. Когда искажений становится полпроцента, что-то уже появляется, но пока ничего страшного, амплитуды невелики, а большая их часть попадает в область, где фильтр пищалки уже начинает отрезать ненужное. При 10% уже нехорошо: пищалке положен полный покой, а на неё валится куча гармоник, да ещё с уровнем выше, чем содержание верхних частот в нормальной фонограмме. Пойдём дальше, до предела: выкрутим входной сигнал так, что после отрезания верхушек полуволн смирная синусоида превратится в сигнал почти прямоугольной формы, в котором гармоник за сорок процентов от основного сигнала. Вот здесь пищалке, скорее всего, хана. А ведь и усилитель у нас тот же, и частота по-прежнему «непищалочья». При некотором природном даре таким сигналом можно подпортить и мидбас. Прямоугольные импульсы несут на выход намного больше энергии, чем синусоида, и электрическая мощность, которая при этом поступает на динамик, составит больше 50 Вт. Представим себе 50-ваттный паяльник, потом вспомним, что динамик — это паяльник на 99,5%, и судьба звуковой катушки, сделанной, в отличие от обмотки паяльника, не из нихрома, слюды и асбеста, а из гораздо более нежных материалов, перестанет выглядеть безоблачной.
Значит ли всё это, что на мощность акустики можно вообще не смотреть? Не совсем. Надо просто смотреть несколько по-другому. Этот взгляд на мощность «с другого конца» станет темой второго выпуска «Вспомнить всё». Через месяц.

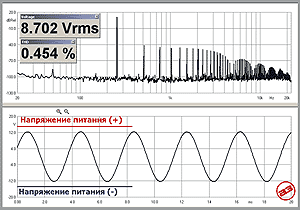

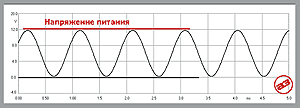

 | Сигнал на выходе обычного усилителя с 12-вольтовым питанием, как он выглядит на экране осциллографа. По горизонтальной оси — время, по вертикальной — напряжение. Ни при каких обстоятельствах синусоида, изображающая чистый тон одной-единственной частоты, не может упасть ниже нуля или перевалить через границу, установленную напряжением питания. Вообще-то это выходной сигнал обычного домашнего усилителя, амплитуду которого выставили на нужном уровне, для примера. |

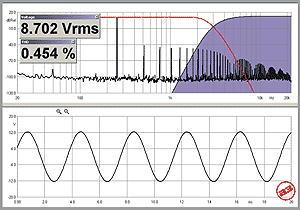

 | А вот это — реальный усилитель, аналогичный тем, что применяются в головных устройствах. С точки зрения величины сигнала на выходе такие усилители, собранные по мостовой схеме, равносильны усилителю с двухполярным питанием, в нашем случае ±15 В. Верхняя часть экрана принадлежит анализатору спектра. Трактовать его показания несложно, даже бывает увлекательно. По горизонтальной оси теперь частота, а по вертикальной — уровень сигнала на выходе на этой частоте. Как видим, главное, что есть на выходе — это усиленный сигнал частотой 250 Гц, поданный на вход. Но не только. Каждая «шпилька» — это гармоника основной частоты, Вторая гармоника — на частоте 500 Гц, третья — на 750 и так далее. Здесь «и так далее» не так много: уровень искажений очень низкий. Анализатор спектра — вещь крайне чувствительная, можно разглядеть, например, небольшой выступ на частоте 50 Гц: это наводки сети. А «трава» между столбиками гармоник — собственные шумы усилителя. Помимо суммарного уровня искажений (это то, что выражается в процентах), кое-какая информация содержится в уровне отдельных гармоник. Чётные (с частотой вдвое, вчетверо, вшестеро и т.д. выше, чем основной тон ) — признаки несимметричного искажения сигнала, нечётные, начиная с третьей — симметричного. |

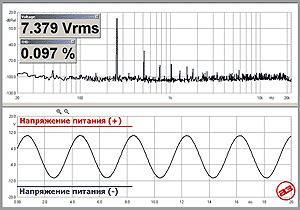

 | Амплитуда сигнала выросла на вольт с копейками, форма на глаз вроде бы не изменилась, но анализатор спектра не проведёшь: сколько сразу всякой гадости появилось в выходном сигнале. И хотя гадости всего 0,4%, это уже будет слышно, ухо по чувствительности превосходит лучшие приборы. Здесь можно разглядеть, что стала расти третья гармоника (на 750 Гц), то есть появились ранние признаки симметричного, сверху и снизу, ограничения сигнала. |

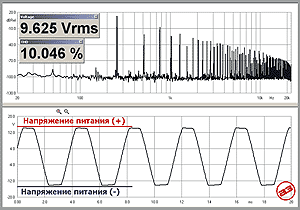

 | Здесь уже нельзя не разглядеть, что сигнал стал ограничен, пытаясь перепрыгнуть через пределы, поставленные источником питания. Гармоник на выходе много, и преобладают нечётные (3-я, 5-я и т.д.), которые славятся тем, что наиболее неприятны для слуха. |
 | Из предыдущего примера работы усилителя на мощности, далёкой от максимальной. Наш тестовый сигнал в реальных условиях предназначен исключительно для мидбасового динамика, на пищалку его не пускает разделительный фильтр (синяя кривая, довольно условно). Пока всё хорошо: на пищалке, кроме шумов, ничего и нет. |
 | Уже при искажениях 0,5% пищалке начинает кое-что доставаться, этого недостаточно, чтобы нанести ей вред, но, думая, что это — замысел композитора, ВЧ-головка будет старательно «озвучивать» гармоники, вносу в звучание совершенно непрошенные детали. |
 | При искажениях 10% пищалка работает уже всерьёз, и это при основной частоте 250 Гц. А ведь это могло бы быть и 1 кГц, и 2 кГц, тоже частоты не для пищалки, и тогда уже вторая гармоника долбила бы по нежной майларовой диафрагме. Добро бы это было в записи, но ведь не было: пищалка работает «на износ» исключительно благодаря нечистоплотности усилителя. |

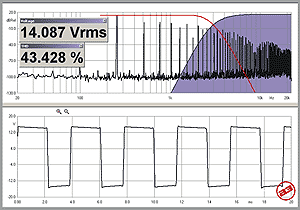

 | Предел падения: усилитель перегружен настолько, что синусоида превратилась в череду прямоугольных импульсов. Это уже опасно не только для пищалки: мощность, заключённая в таком сигнале, намного больше, чем в синусоиде равной амплитуды, потому что прямоугольные волны «толще». Сейчас мощность на выходе составляет около 50 Вт, которые (за вычетом 0,4 — 0,5%) звуковая катушка должна переработать в тепло. Ей сейчас не стоит завидовать. |
Окончательно разбираемся с мощностью
Андрей ЕЛЮТИН
У начавших методично «вспоминать всё» вместе с нами в прошлом номере хватило, как мне кажется, времени погоревать о том, что «4 х 45 Вт», начертанные на магнитоле — не самая прямая дорога к счастью. Пришло время выбирать путь, а заодно развеять некоторые мифы, пустившие в нашей среде корни почище, чем у саксаула. А заодно вспомнить о некоторых свойствах нашего организма (некоторыми частями которого мы музыку и слушаем) и о том, как эти свойства повлияли на систему мер в акустике.
ВСЁ, УГОВОРИЛИ
Ясно, без усилителя — не жизнь. Начинаем выбирать и, естественно, первым долгом смотрим на максимальную (уже знаем, что это такое) мощность, за что боремся-то? О том, как её выбирать, разговор будет отдельный и неожиданно для вас короткий. Но вначале давайте определимся, откуда эта мощность берётся. Что делает отдельный усилитель столь качественно иным устройством по сравнению с доставшимися каналами усиления, встроенными в головное устройство? Из предыдущего выпуска «В.В.» стало ясно: всё дело в питании. Усилитель создаёт на выходе переменное напряжение с размахом, сверху донизу, не больше, чем напряжение питания выходных каскадов. Для усилителя магнитолы это — напряжение на борту, 12 В на заглушенной машине, около 14 В — на ходу. Главная же составная часть внешнего усилителя — источник питания. Он получает постоянное напряжение из бортовой сети, превращает его в переменное довольно большой частоты (десятки килогерц), переменное уже можно повышать с помощью трансформатора, что источник питания усилителя и делает, а потом, уже повышенное, снова выпрямляется и подаётся на собственно усилитель. До скольких вольт раздули напряжение в ходе этой деятельности, на такой высоте и пройдёт потолок размаха выходного напряжения. Дальше — простая арифметика. Предположим, из 12 В бортовых источник питания сотворил 50. Реально это будет два напряжения разной полярности по 25 В каждое, так удобнее. Значит, размах выходного напряжения будет (в каждую сторону) никак не больше 25 В минус какие-то копейки, теряемые в транзисторах. Максимальная выходная мощность получится как 25 в квадрате, поделённая на сопротивление нагрузки. Это по закону Ома, он неумолим. Выходит чуть больше 150 Вт. Только это — пиковое значение, по шкале RMS — ровно вдвое меньше, около 75 Вт. Цифры вполне реальные, таких усилителей — навалом. Можно ли выжать из этого усилителя больше? Первая стадия «форсажа» у многих моделей произойдёт сама собой, стоит завести двигатель. У очень многих усилителей выходное напряжение источника питания не стабилизировано и находится в пропорции к входному. И когда при заведенном двигателе и работающем генераторе напряжение на борту станет не 12, а, на хорошо отрегулированной машине, 14,4 В, напряжение на выходе источника питания возрастёт с 50 до 60 В, так же поднимется и «потолок» для выходного напряжения усилителя, и максимум мощности возрастёт до 108 Вт. Ничего себе прибавка, верно? Только сильно-то пока не ликуйте. Станет ли при этом усилитель играть громче? А с чего это, собственно? Общее усиление, от источника сигнала до выхода, осталось таким же, оно от питания не зависит (а если бы вдруг зависело, то повинный в этом компонент срочно запросил бы постоянной регистрации в мусорном баке), значит, как играло, так и будет. Иное дело, что если прежде на какой-то громкости появлялись искажения, это когда на пиках сигнала выходное напряжение пыталось перепрыгнуть через планку, поставленную источником питания, то теперь этот момент отодвинется в область большей громкости. Насколько отодвинется? Давайте прикинем. На полтора децибела. Один щелчок громкостью, а то и ни одного, это зависит от шага регулятора.
А что мы выиграли по сравнению с «прошлой жизнью», когда вообще усилителя не было? В ваттах вроде бы очень много. А в децибелах максимальной неискажённой громкости, опять же вроде бы, не очень: 5,4 дБ. Но это только «вроде бы», как мы потом увидим, счастье — не в одних щелчках регулятора громкости. Надо всё же организовать какую-то гармонию между мощностями. Посмотреть, например, какая мощность у акустики, и по ней подобрать усилитель, верно?
НЕВЕРНО
Это я нарочно, с целью провокации. О том, как можно загубить акустику недостаточной мощностью, было в прошлом выпуске, теперь давайте попытаемся сделать это с помощью излишней. Это будет намного труднее, предупреждаю.
Вернёмся ещё раз к фразе, которую я по разным поводам произносил (и писал) очень много раз, последний раз — в прошлом выпуске. Вот она: «И когда мы говорим о мощности усилителя, то речь идёт о том, что ОН ДАЁТ. А когда о мощности динамика — то о том, что ОН БЕРЁТ». Максимальная мощность усилителя — это та, больше которой он не может дать, потому что начинает искажать сигнал, а мы не для этого его покупали. Максимальная мощность акустики, стало быть, это та, больше которой она взять не может, потому что ЧТО? Тоже начинает искажать сигнал? А она это начинает делать сразу и понемногу, совсем не так, как усилитель, жёсткой планки ограничения у акустики нет. В стародавние времена был советский стандарт, по которому нормировалась так называемая номинальная мощность динамиков. Там оговаривались специальные условия, полоса частот и так далее, в общем, мощность считалась такой, чтобы нелинейные искажения не превышали 10%. Лучший басовый динамик того времени назывался 6ГД2, первая цифра — это как раз номинальная мощность. Были ещё 4 ГД, 3 ГД и так далее, это потом приняли определение паспортной мощности, зависящей уже не от искажений, а от живучести, и все эти ГД разом потолстели до 10, 20, 75 и тому подобного. ГОСТы эти приказали нам всем долго жить, и сейчас мощность определяют иначе, и очень важно это понимать, чтобы испытывать к этому показателю то отношение, которого он заслуживает.
Попрошу набрать это красным, если забуду — вы сами тогда карандашом, ладно?
Мощность, указываемая на акустике, это не та, на которой она должна работать, а та, которая её разрушает.
Разумеется, должна быть взаимосвязь между возможностями акустики и ресурсами источника этого вероятного разрушения, но это взаимосвязь, а не тождество. Представьте себе: вы купили автомобиль, у которого максимальная скорость 200 км/ч. И подвернулась вам резина с индексом скорости Т (190 км/ч). Что, нельзя ездить? При 191 км/ч все четыре колеса — в клочья? Или наоборот, у шин индекс скорости Z (240 и больше), и вы сбиваетесь с ног, подбирая под такую резину подходящий автомобиль. Нереально.
Тем не менее сплошь и рядом приходится слышать (да и читать), как акустику к усилителю (и наоборот) подбирают, глядя в первую очередь на мощность, а потом уже на всё остальное.
Так что давайте в последний раз, чтобы не возвращаться к вопросу. Цифры на акустике, сопровождаемые словами Power, без указания на то, что под этим подразумевается, не означают ничего, это часть современной, но укоренившейся традиции. Если производитель акустики хотя бы относительно корректен в приводимых им цифрах, то он может указать долговременную мощность, а это — максимальная неразрушающая (или минимально разрушающая, не забывайте и об этом) мощность, поданная на динамик в течение получаса по схеме: минуту работает — две отдыхает. Подаётся при этом шумовой сигнал, пропущенный через фильтр, отрезающий всё ниже 40 Гц и всё выше 4 кГц, так что к пищалке-то это уже почти не имеет отношения. Вот если акустика эти самые трудные в своей жизни полчаса пережила — записывается использованное значение мощности. Если погибла — берётся из предыдущего опыта с меньшей мощностью. Кратковременная мощность — это такая, которая не погубит динамик (или погубит, но в последний момент) после 60 циклов «секунду орём — минуту отдыхаем». Все описанные процедуры подразумевают подведение испытуемого образца акустики максимально близко к краю могилы, поэтому ориентироваться на них как на нормативный показатель тому, кто за акустику заплатил из своего кармана, как-то не очень разумно. Единственный тип показателя, хоть немного напоминающий возможное реальное использование своей законной собственности, — это rated noise power по стандарту IEC 268-5, когда акустика должна остаться живой после 8 часов непрерывной работы на уже упомянутом шумовом сигнале. Её не указывают почти никогда.
Ориентиры здесь должны быть другими, их на коробках с акустикой искать не стоит.
ОРИЕНТИРЫ, ГДЕ ВЫ?
Наши штатные специалисты в тестах акустики неоднократно рекомендовали (когда изготовители совсем уж теряли стыд и смолчать было немыслимо) равняться на показатели, которые хотя бы примерно обозначают область возможных значений. Для 6-дюймовой компонентной акустики границы разумного риска пролегают где-то на 40 и 90 Вт (это широко, внутри уже надо смотреть на особенности конструкции), для 5-дюймовой — закономерно ниже, 30 — 70 Вт. Такими мы считаем значения rated noise power. Можете не соглашаться, но опровергающие опыты — за свой счёт, пожалуйста.
Цифры, в принципе, напоминают распространённые значения максимальной выходной мощности усилителей широкого распространения, так что самый простой, на грани примитивизма, ответ на вопрос о согласовании мощности усилителя с мощностью акустики уже готов: типичный усилитель подходит для работы с типичной акустикой. Любой — с любой. В принципе, если не хотите париться, можете взять его на вооружение. Но ответ чересчур прост, чтобы хоть как-то претендовать на роль исчерпывающего, это ясно.
Чуть более распространённый ответ можно найти в опыте супербизонов мира акустики. Несомненный супербизон — фирма JBL, равно преуспевшая в акустике домашней, сценической, автомобильной и предназначенной для озвучивания помещений и открытых пространств. В техническом циркуляре фирмы есть такая рекомендация: в случае, когда уровень громкости находится под контролем (там поясняется: имеется в виду дом или студия, про автомобиль, правда, ни слова), максимальная мощность усилителя (RMS) может вдвое превышать rated noise power. В случае, когда контроль небезупречен (это про системы озвучивания), надо соблюдать паритет.
Дальше нужно смотреть уже на реалии жизни. В жизни, как у меня есть основания полагать, и усилитель, и акустика будут использованы для воспроизведения музыки, а не испытательных сигналов, на музыку похожих лишь очень приблизительно. Музыкальный сигнал — это не синус и даже не шум, это сигнал с большой разницей между средним значением и пиковым. Кратковременные пики сигнала, за редким исключением, не угрожают здоровью акустики, которой в основном приходится сопротивляться тепловой нагрузке, а выделяемое на звуковой катушке тепло — функция среднего уровня подведённого сигнала. Приходилось видеть в документации самых серьёзных изготовителей акустики, как рядом с вполне реальными (и с указанием всех нормативных данных) цифрами долговременной мощности приводились значения выдерживаемой мощности на коротких (скажем,
10 мс) пиках. Цифры достигали порой сотен ватт, и это уже не маркетинг, это факт, даже очень мощный, но очень короткий всплеск сигнала динамик не погубит. А у усилителя взгляд на пики уровня принципиально иной. Хоть на миллисекунду превысит уровень сигнала планку максимальной мощности — и будет безжалостно обезглавлен, то есть пойдёт дальше по проводам к акустике уже в искажённом, по сравнению с первоисточником, виде. Этого допускать никак нельзя. И здесь уже есть смысл взглянуть на свои музыкальные вкусы.
ВКУСЫ НЕ ИЗМЕРЯЮТ
Это почему же? Можно попробовать. Я пропустил через компьютер некоторое количество музыкальных фрагментов и выбрал довольно показательные с точки зрения соотношения средней (опасной для акустики) и пиковой (которая должна быть посильной для усилителя) мощности. Уровень сигнала измерялся в децибелах относительно максимального, записанного на диске, но для наглядности я пересчитал всё в проценты от максимальной мощности. Первая картинка — это 60 секунд «Шествия гномов» (6-я дорожка «Let’s Test!»). Если система настроена так, чтобы самые большие пики сигнала не вышли за пределы выходной мощности усилителя, то в целом за эту минуту акустике будет доставаться около полутора процентов этой мощности. Даже в те 12 секунд, когда оркестр совсем распоясается, тепловая нагрузка составит не более половины мощности.
Минута деятельности барабанщиков Yamato (помните, приезжали в Москву?). Уровень сигнала выбран так, чтобы беспрепятственно пропустить пик деятельности на 21 секунде. В результате средняя мощность всего фрагмента — меньше процента от максимальной, а самой его напряжённой части — одна десятая от максимума.
Третий пример: «In the Pocket» (Kai Eckhardt, «NAIM Sampler», дорожка 8). Средняя мощность 13% от максимума, а прибавить громкость в искренней попытке загубить акустику будет означать — обрубить многочисленные пики, вызванные умелой работой барабанщика.
Не слушаете аудиофильские изыски? Не станем заставлять. Вот фрагмент фонограммы панк-роковой группы Kurban (турецкой и, кстати, довольно любопытной). Вот здесь уже — да, ребята на сцене не отдыхают, и средняя мощность подолгу составляет около 40, а то и больше процентов от максимума. Но ориентиры, в принципе, остаются те же, что были предложены светлыми головами из JBL, дай им бог здоровья. Просто рок-музыка попадает в разряд «небезупречного контроля», что логично.
Внимательный читатель здесь может озадачиться: «Подождите-ка, выходит, мы слушаем музыку на одном-двух, много — десяти ваттах, подведенных к акустике? А почему же тогда громко играет? Сами ведь слышали: громко». Отвечу: а почему бы ей громко не играть? Вы ведь с децибелами управляетесь легко (даже те, кто прежде не умел). Берём любую акустику из любого нашего прошлого теста и смотрим на показатель чувствительности. Ну, скажем, 87 дБ, это так, средне-типичное значение. Такое звуковое давление создаст эта акустика на расстоянии 1 м при подведенной к ней мощности 1 (один-единственный) Вт. Это, между прочим, уже не тихо. Чтобы эта акустика создала уровень звукового давления 90 дБ, стандартный для контрольного прослушивания в звукозаписи, всего-то ей потребуется 2 Вт. Подадите 10 Вт — получите 97 дБ. Это совсем громко. Да ещё учтите, что у нас таких динамиков как минимум два, а звучат они не в заглушенном помещении, а в салоне, где потерь намного меньше, а отражённые звуки приходят к нам же. Что же тогда, спросите вы, динамик будет вытворять, когда на него придут те самые пиковые сто, скажем, ватт? Ровно то, что и должен: кратковременно, в течение долей секунды, вскрикнет на 107 дБ. Дайте ему эти 100 Вт непрерывно, в виде шума или, того хуже, тонального сигнала, и крик этот будет предсмертным. А так — всё под контролем, не волнуйтесь.
О чём пойдёт разговор в следующий раз? Уже об акустике. О том, что её характеризует, помимо мощности, эту тему, я надеюсь, мы закрыли.
В акустике всё измеряется не так, как в обычном мире. Причин тому несколько, объяснения иных способны увести в райские кущи науки, их трогать не будем. Другие — поддаются простым истолкованиям. Или просто могут быть приняты на веру, как вам удобнее.
Человеческий слух не умеет складывать и вычитать. Только умножать и делить. Эволюция (или Создатель, выберите по вкусу) устроила его таким образом, как мне представляется, руководствуясь технической целесообразностью. Слух работает в огромном диапазоне громкостей. Звуковое давление (поддающееся измерению, как известно), соответствующее болевому порогу, превышает звуковое давление порога слышимости в десять миллионов раз (прописью, чтобы не считать нули). Слух приспособился к этому, сделавшись (по воле эволюции или Создателя) логарифмическим. Логарифмы люди придумали уже потом, а у нас в голове они сидят от природы. Логарифмическая природа слуха состоит в том, что он оценивает разницу в громкости не по тому, НА сколько больше звуковое давление, а по тому, ВО сколько раз оно стало больше. Так (если убрать сейчас все промежуточные главы истории) была придумана единица измерения, на которой в акустике и элеткроакустике базируется решительно всё — децибел. Кто всё про это знает, дальше не читайте, впрочем, я об этом просил, ещё открывая эту серию публикаций.
Остальным, сколько бы их ни оказалось, даю возможность за пять минут освоить операции с децибелами и впоследствии делать это легко и изящно. Итак: децибел это единица, которая, если её прибавить, означает «умножить», а если отнять — «поделить». Например: звуковое давление больше на 3 дБ. Это означает — вдвое. Ещё на 3 дБ? Ещё вдвое. Больше на 1 дБ — это в 1,25 раза, примерно. Больше на 10 дБ — вдесятеро. И наоборот: отнимите от звукового давления 3 дБ, и это будет означать, что оно уменьшилось вдвое.
Достаточно запомнить несколько важных значений, чтобы из них, как из кирпичиков, составлять представление о том, что означает та или иная величина, указанная в децибелах.
Вот, пожалуйста:
| | Мощность или звуковое давление различаются в | Напряжение различается в |
| 1 дБ | 1,25 раза | 1,13 раз, вообще копейки |
| 3 дБ | 2 раза | примерно полтора раза |
| 6 дБ | 4 раза | 2 раза |
| 10 дБ | 10 раз | примерно 3 раза |
| 12 дБ | 16 раз | 4 раза |
| 20 дБ | 100 раз | 10 раз |
Вот и всё: встретили, в примеру, где-нибудь 18 дБ, прикидываете, что это 12 + 6, берёте «разы» для этих двух слагаемых и умножаете. Именно умножаете, в этом и весь фокус. В нашем примере 16 на 4 даёт 64. Только обратите внимание: при сравнении звуковых давлений и мощностей надо брать «разы» из левого столбца, а при сравнении напряжений, скажем — из правого, это хитрость, связанная с тем, что рост напряжения, к примеру, на выходе усилителя вдвое приводит к росту мощности вчетверо (там напряжение в квадрате), а децибелы — одни и те же, их 6. Впрочем, дальше мы в основном будем оперировать мощностями и звуковыми давлениями, так что правый столбец пока постоит в резерве.
Что означает децибел на слух? Разница в громкости в 1 дБ (это у большинства головных устройств — один щелчок энкодером или кнопкой громкости) ловится на слух только при немедленном сопоставлении, как было и как стало. Проведите опыт: послушайте звук на громкости, скажем, 15 по дисплею, а потом — 16, выйдите из машины на полминуты, и пусть ваш приятель (можно даже приятельница) закроет ладонью (или ладошкой) дисплей, а вы определяйте: там 15 или 16? Если вы при этом будете попадать мимо кассы реже, чем пять раз из десяти (даже на одном и том же фрагменте), значит, у вашего головного устройства шаг громкости 2 дБ, это тоже встречается. Хотя есть, конечно, таланты.
3 дБ воспринимаются как заметное изменение громкости. Не «большое», а просто заметное. И здесь вас ждёт плохая новость, о которой вы уже могли догадаться. Звуковое давление, создаваемое акустикой, и мощность, подведенная к акустике для того, чтобы оно было создано, живут в одном и том же столбце нашей шпаргалки. Следовательно, для того, чтобы получить заметное изменение громкости, подведенную мощность надо увеличить вдвое. Вот из-за этого и все проблемы с мощностью. В основном из-за этого...
Параметры Тиля — Смолла: три карты акустики
Андрей ЕЛЮТИН
